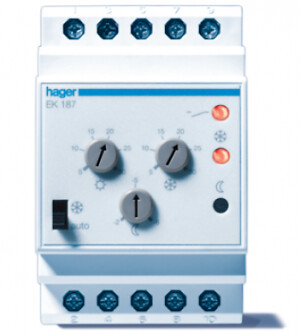

Ter­mos­taa­tit DIN

Keskitettyyn alue- ja huonelämmityksen säätöön

Keskuksiin ja moduulikoteloihin asennettavilla huone- ja monialuetermostaateilla ohjaat monipuolisesti asuin- ja liikerakennusten huonetilojen kiertovesi ja suoraa sähkölämmitystä ja jäähdytystä energiatehokkaasti. 1- ja monialuetuotteilla ohjaat myös monipuolisesti erilaisia putkien, räystäiden, rakenteiden, oviverho- ja lämpöpuhallinkojeita ja piha-alueiden alue- ja saattolämmityksiä. Keskukseen asennettaville termostaattien kanssa käytetään erillislämpötila-antureita eri käyttösovellusten mukaan, poikkeuksena keskuksen sisätilaa mittaavat termostaatit. Keskustermostaatit koteloiden sisätilan lämmitykseen ja jäähdytykseen löydät orion plus -lämmitin ja tuuletinvalikoimasta.

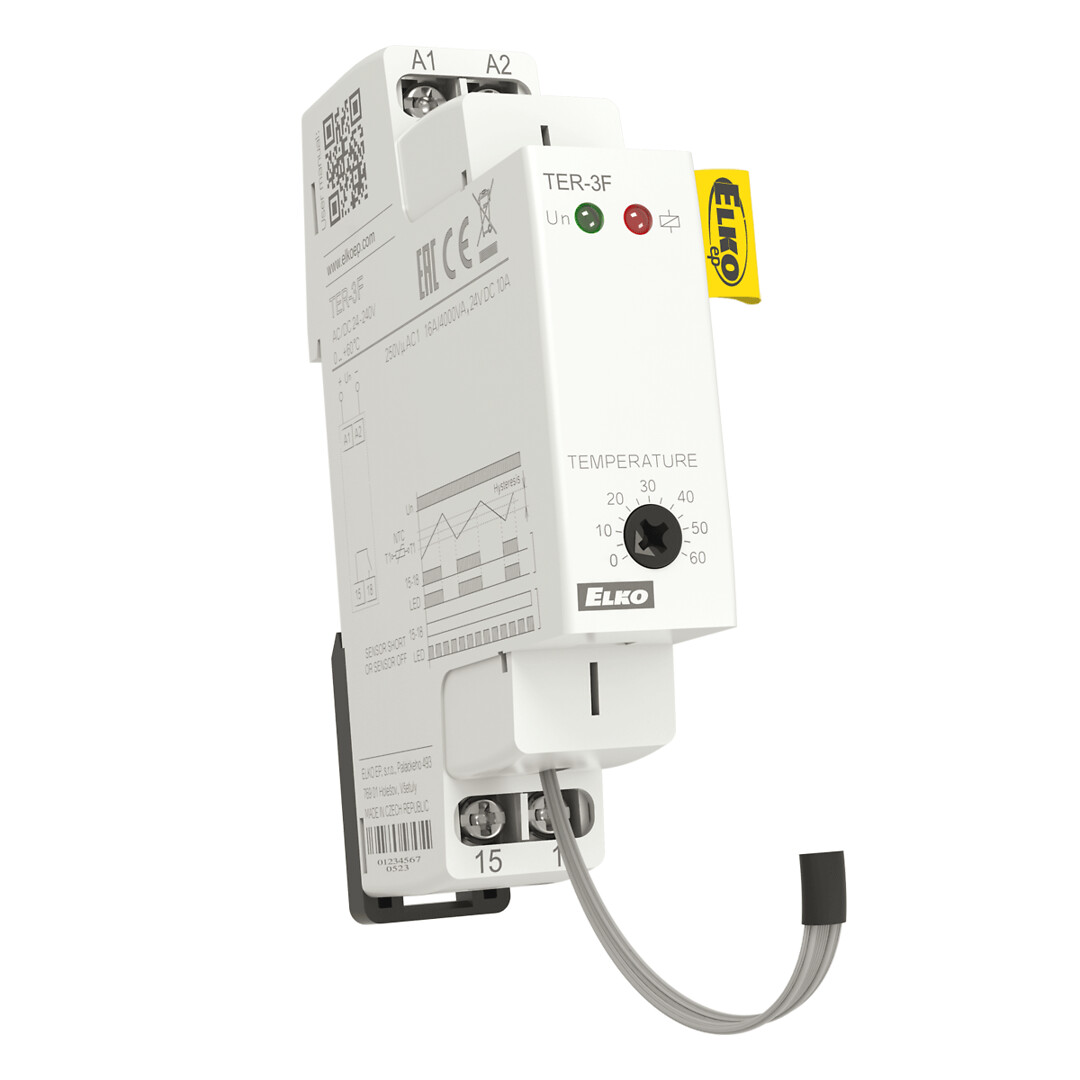

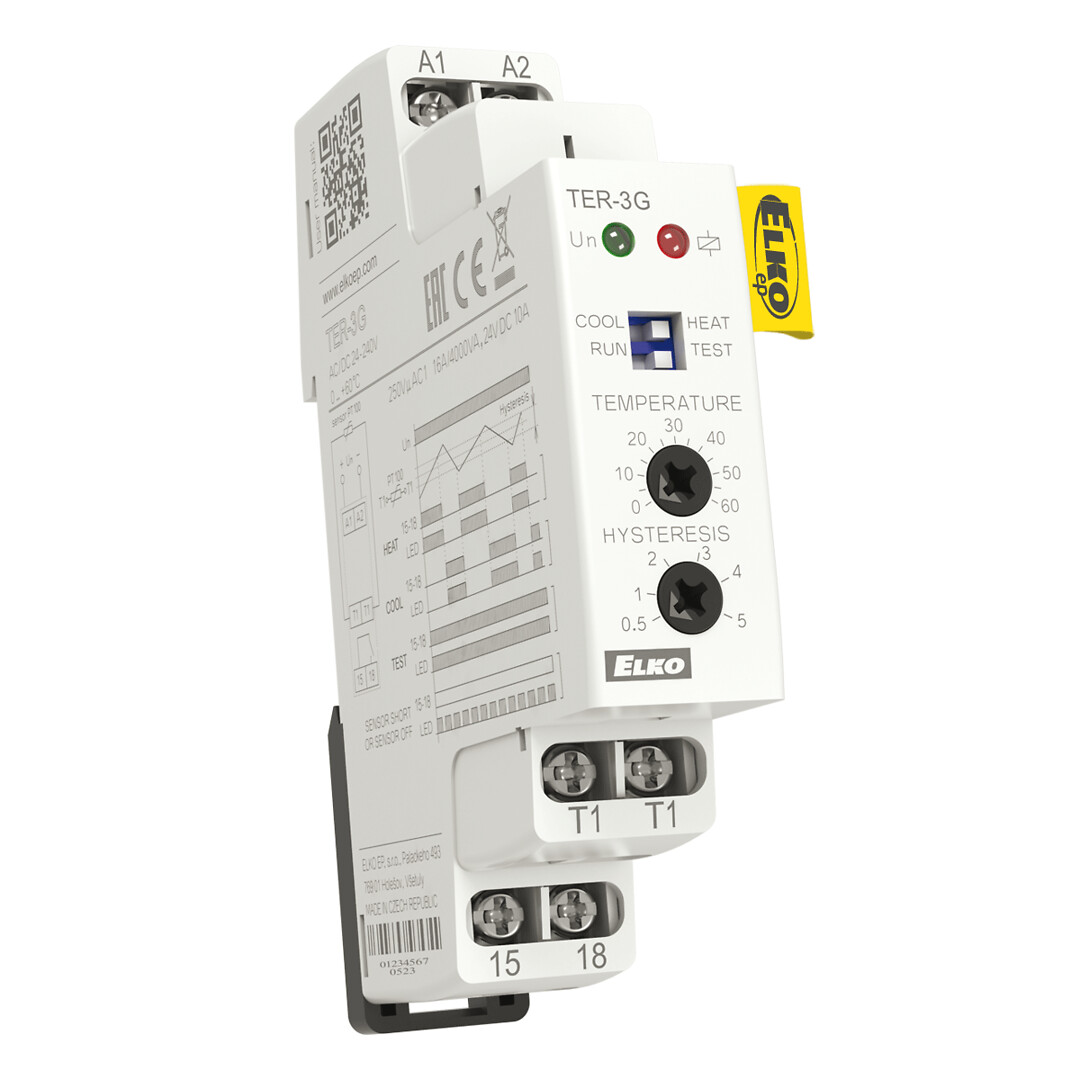

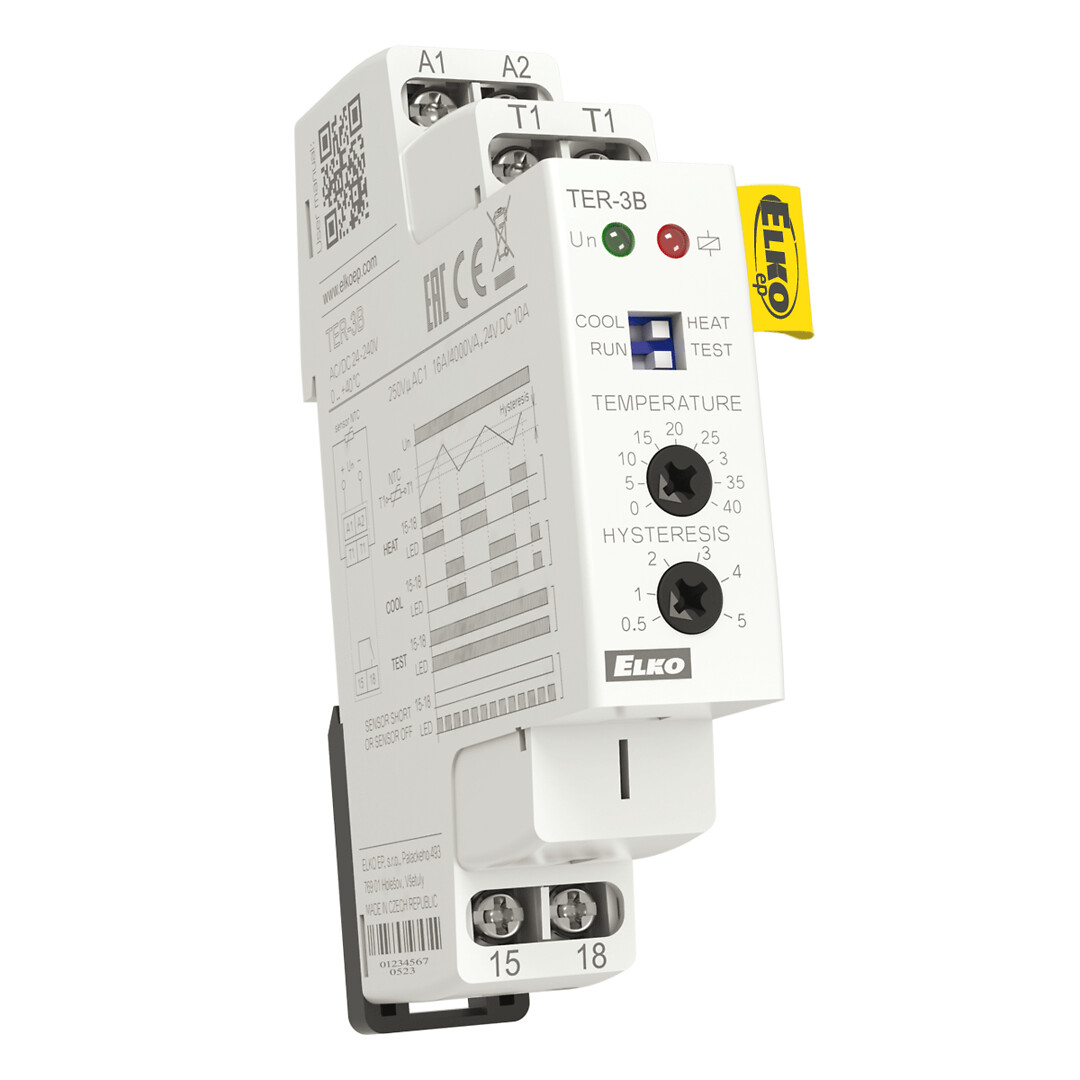

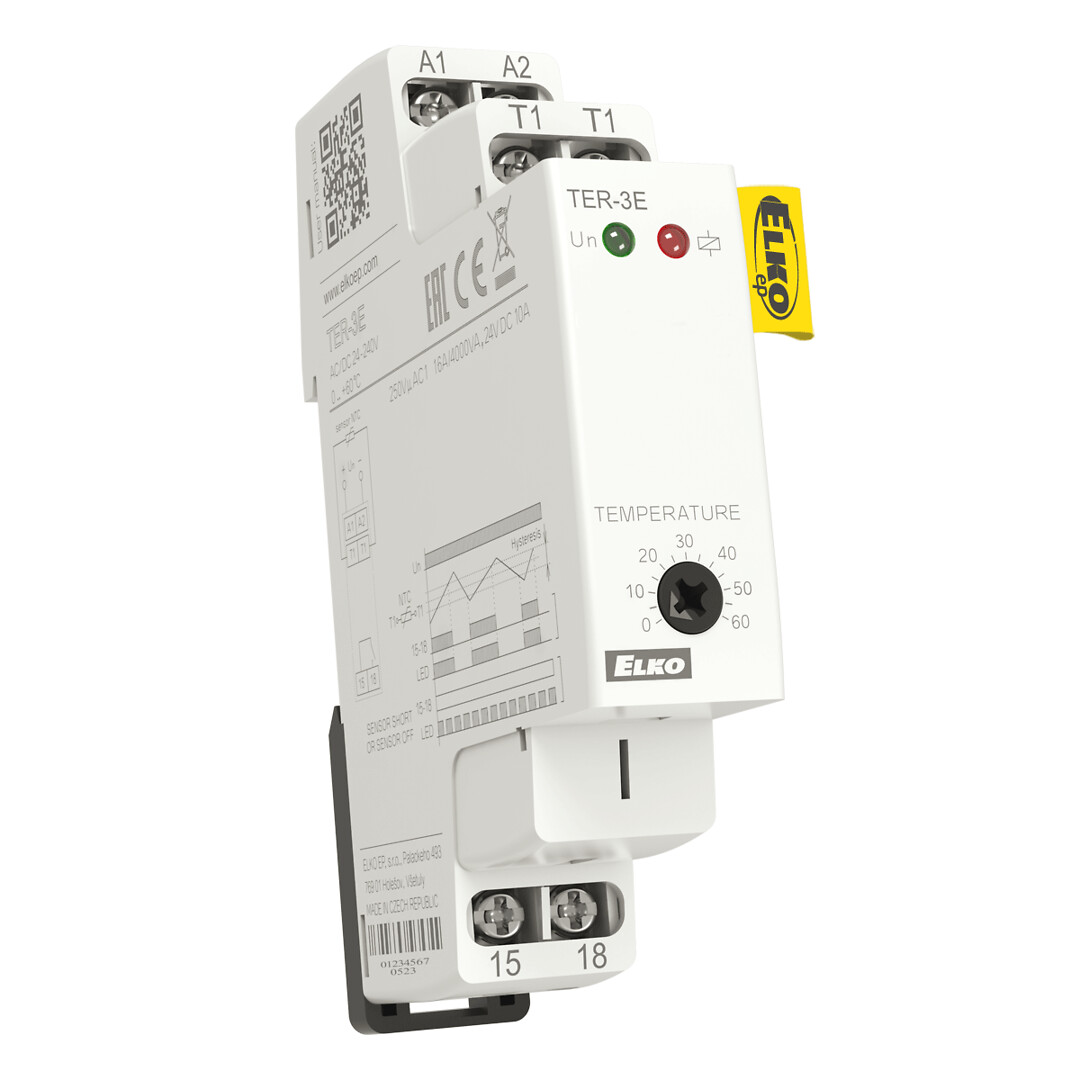

Kes­kus­ter­mos­taa­tit 1 mo­duu­li, DIN

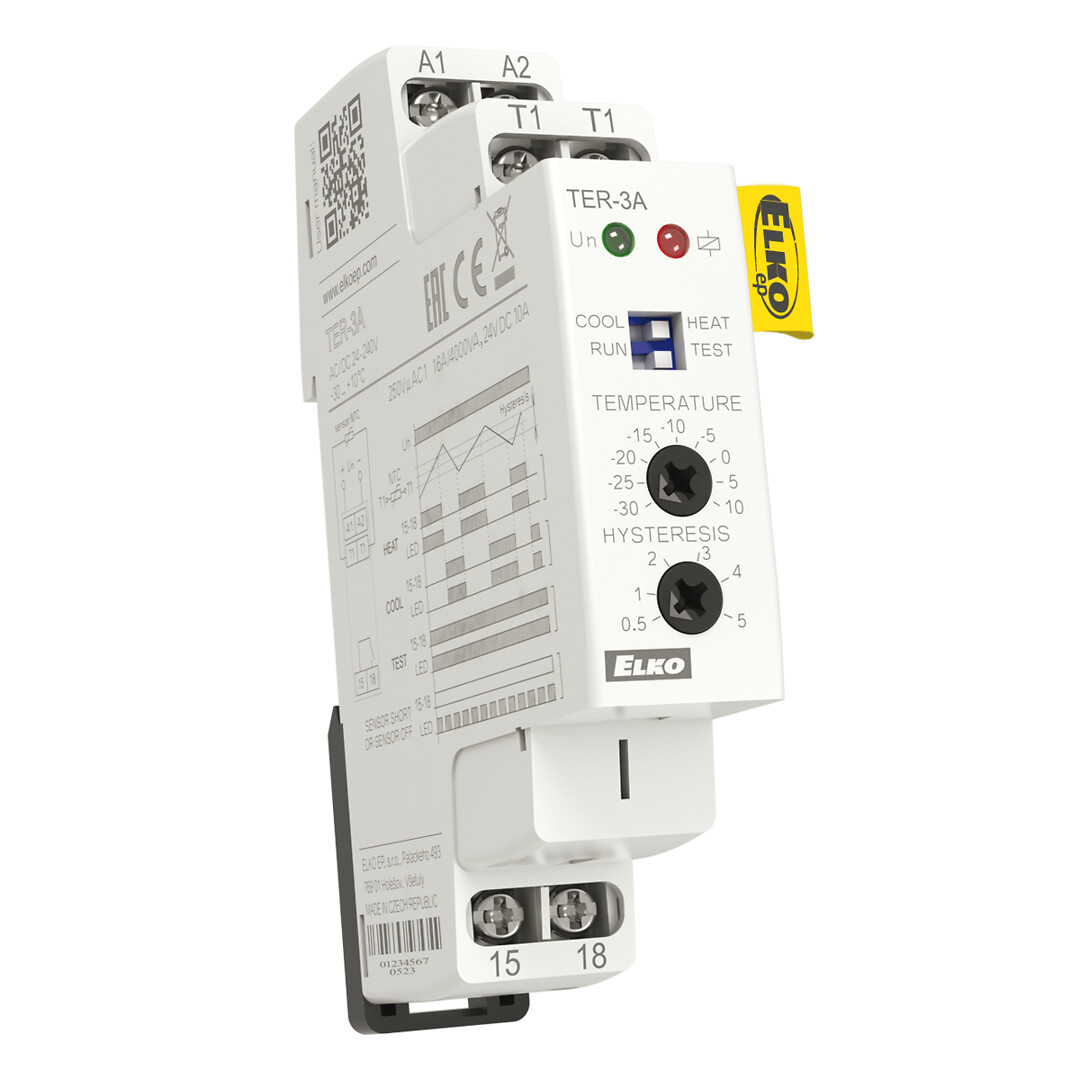

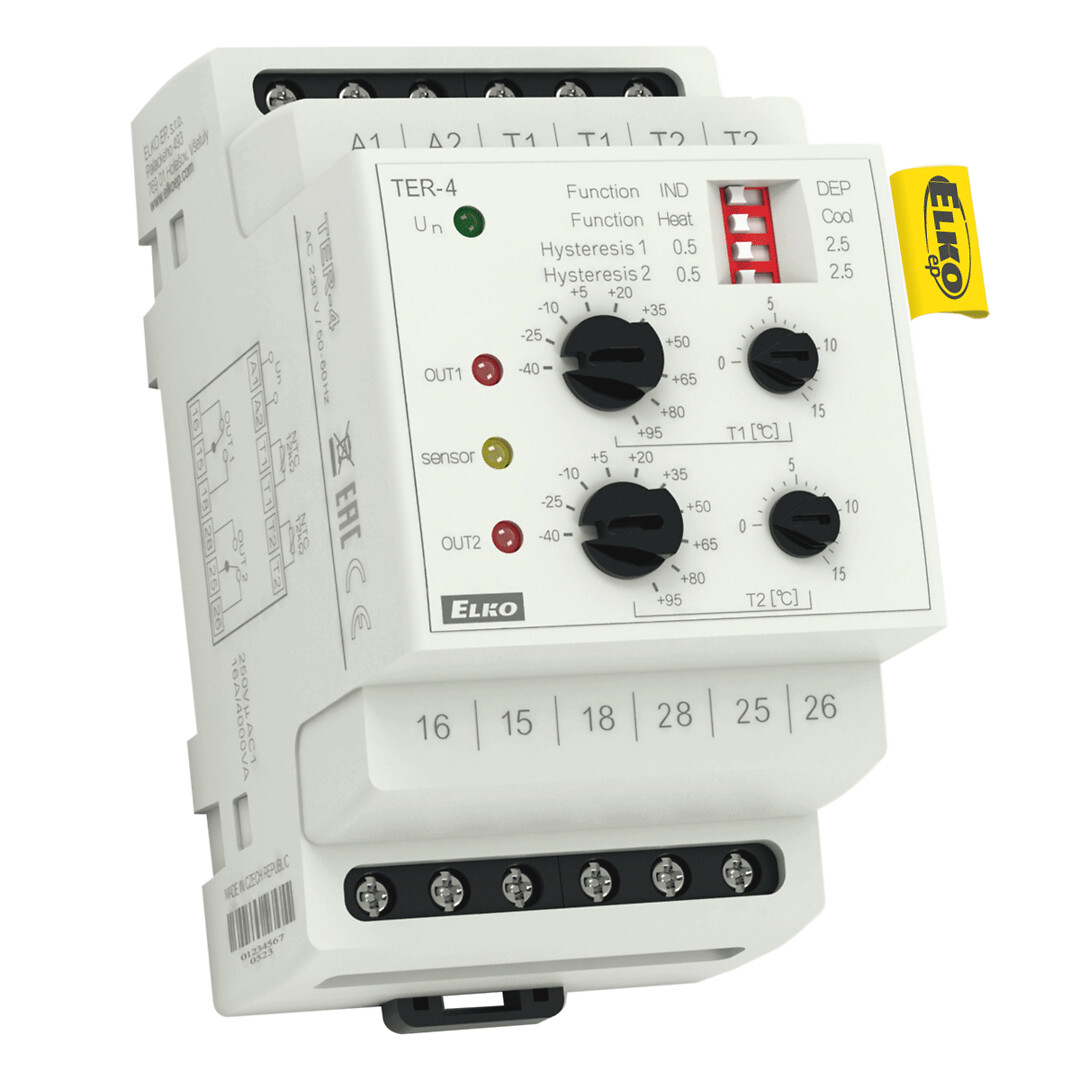

Kes­kus­ter­mos­taat­ti -40/+110 2-t 0.5-2.5K 2NTC DIN

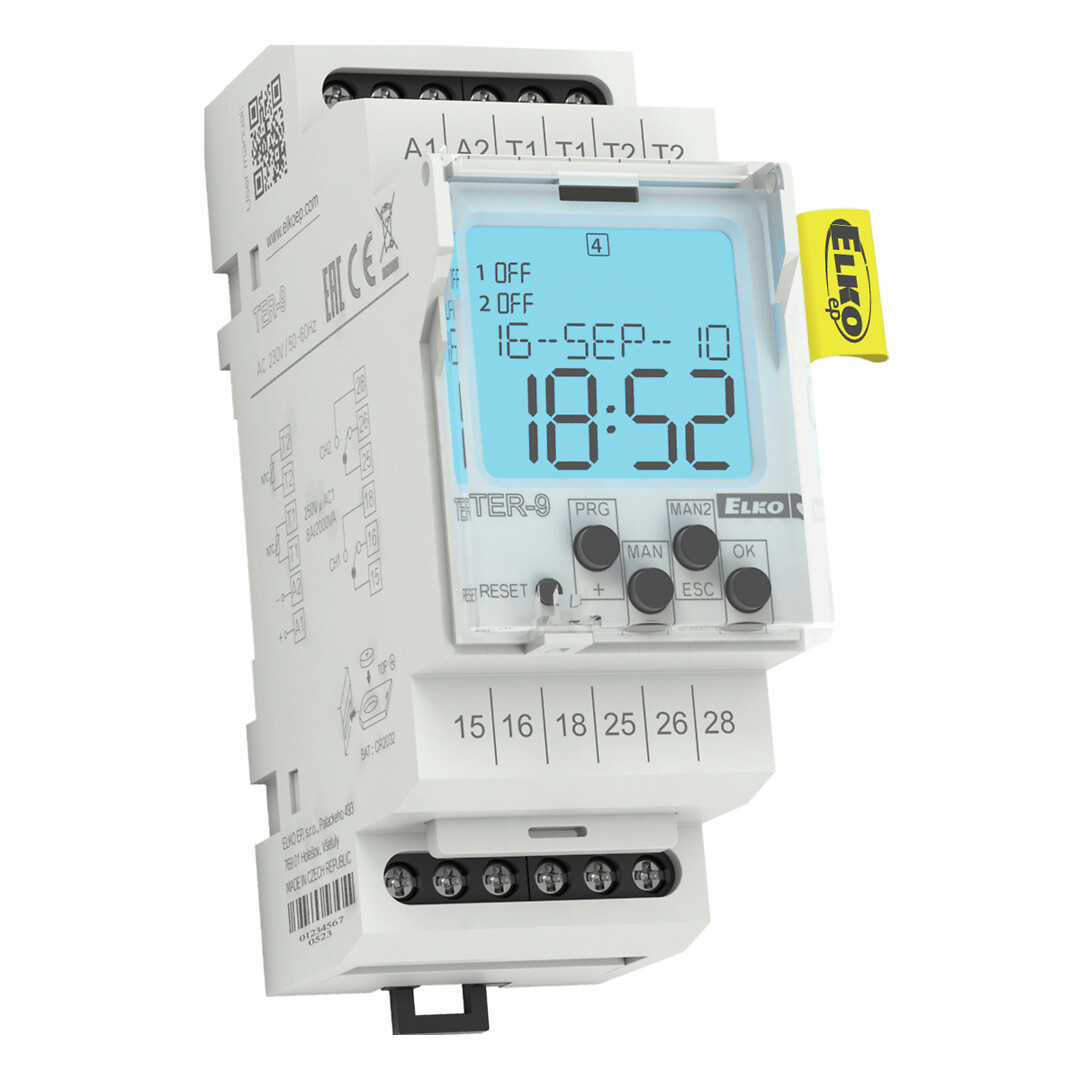

Kes­kus­ter­mos­taat­ti -40/+110 2-t kello/vuosi 2mod DIN

An­tu­ri 0/+70 NTC PVC PVC-kaa­pe­lil­la

An­tu­ri -40/-125 NTC Ni/Cu si­li­ko­ni­kaa­pe­lil­la

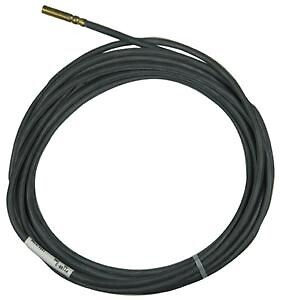

An­tu­ri -30/+200 PT100 Cu si­li­ko­ni­kaa­pe­lil­la

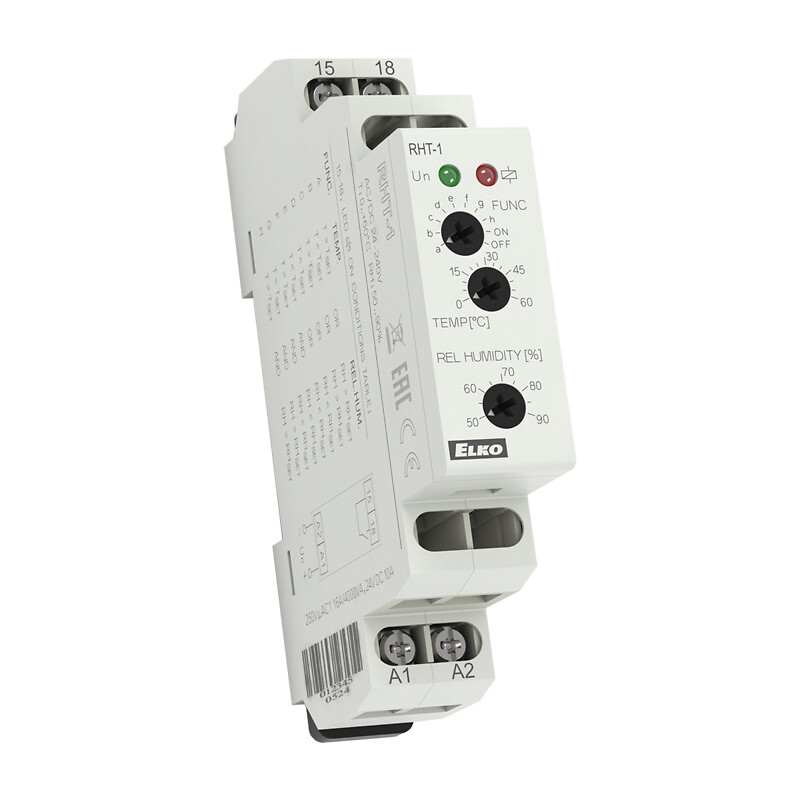

Ther­mos­tat

Rele on suun­ni­tel­tu ym­pä­ris­tö­pa­ra­met­rien, kuten läm­pö­ti­lan ja suh­teel­li­sen kos­teu­den, val­von­taan ja­ko­kaa­peis­sa. Laite mah­dol­lis­taa kah­dek­san eri­lais­ta ehtoa val­von­nal­le ja on siten käyt­tö­kel­poi­nen eri­tyyp­pi­sil­le kuor­mil­le (esim. tuu­let­ti­met, läm­mi­tys, il­mas­toin­ti, kui­vaus­lait­teet). Asen­nuk­sen yh­tey­des­sä on otet­ta­va huo­mioon se seik­ka, että hys­te­ree­si kas­vaa mi­tat­tu­jen ar­vo­jen py­sy­vyy­den vuok­si an­tu­rin ja ym­pä­röi­vän ym­pä­ris­tön vä­lil­lä.

Laite on va­rus­tet­tu an­tu­ri­vian ha­vait­se­mi­sel­la. An­tu­ri­vian ta­pauk­ses­sa, kun sal­li­tut rajat ylit­ty­vät (läm­pö­ti­la -30 °C/-22 °F ja 80 °C/176 °F; suh­teel­li­nen kos­teus 5 % ja 95 %) tai jos si­säi­nen vika on yli 50 % (esi­mer­kik­si kor­kean ym­pä­ris­tö­häi­riön vuok­si), kon­tak­ti avau­tuu ja an­tu­ri­vi­ka osoi­te­taan. An­tu­ri­vi­ka ei vai­ku­ta py­sy­väs­ti PÄÄL­LÄ tai POIS ole­vaan toi­min­toon.

Oi­kean asen­nuk­sen var­mis­ta­mi­sek­si tuot­teen ko­te­lon nuol­ten on osoi­tet­ta­va ylös­päin.

Il­man­vaih­toauk­ko­ja ei saa peit­tää.

Toi­min­ta­ti­la / re­leen toi­min­ta,

A: T > Tset tai RH > RHset

  • Rele kyt­key­tyy, jos läm­pö­ti­la tai kos­teus ylit­tää ase­te­tut rajat, rele avau­tuu, jos läm­pö­ti­la ja kos­teus ovat ase­te­tun rajan ala­puo­lel­la; esi­mer­kik­si tuu­let­ti­men kyt­ken­tä, vi­kail­moi­tus.

B: T < Tset tai RH > RHset

  • Rele kyt­key­tyy, jos läm­pö­ti­la on al­hai­sem­pi tai kos­teus kor­keam­pi kuin va­lit­tu raja, rele avau­tuu, jos läm­pö­ti­la on kor­keam­pi tai kos­teus al­hai­sem­pi kuin va­lit­tu raja; esim. läm­mi­tyk­sen kyt­ke­mi­nen

C: T > Tset tai RH < RHset

  • Rele kyt­key­tyy, jos läm­pö­ti­la on kor­keam­pi tai kos­teus al­hai­sem­pi kuin va­lit­tu raja, rele avau­tuu, jos läm­pö­ti­la on al­hai­sem­pi ja kos­teus kor­keam­pi kuin va­lit­tu raja; esim. jääh­dy­tys­lait­teen kyt­ke­mi­nen

D: T < Tset tai RH < RHset

  • Rele kyt­key­tyy, jos läm­pö­ti­la tai kos­teus on pie­nem­pi kuin va­lit­tu raja, rele avau­tuu, jos läm­pö­ti­la ja kos­teus ovat kor­keam­mat kuin va­lit­tu raja; esi­mer­kik­si vi­kail­moi­tus, esim. läm­mi­ty­syk­si­kön kyt­ke­mi­nen

E: T < Tset ja RH < RHset

  • Rele avau­tuu, jos läm­pö­ti­la tai kos­teus on kor­keam­pi kuin va­lit­tu raja, rele kyt­key­tyy, jos läm­pö­ti­la ja kos­teus las­ke­vat va­li­tun rajan ala­puo­lel­le, toi­mii päin­vas­toin kuin toi­min­to A (NC-kos­ke­tin).

F: T > Tset ja RH < RHset

  • Rele avau­tuu, jos läm­pö­ti­la on al­hai­sem­pi tai kos­teus kor­keam­pi kuin va­lit­tu raja, rele kyt­key­tyy, jos läm­pö­ti­la on kor­keam­pi ja kos­teus al­hai­sem­pi kuin va­lit­tu raja, toi­mii päin­vas­toin kuin toi­min­to C (NC-kos­ke­tin).

G: T < Tset ja RH > RHset

  • Rele avau­tuu, jos läm­pö­ti­la on kor­keam­pi tai kos­teus al­hai­sem­pi kuin va­lit­tu raja, rele kyt­key­tyy, jos läm­pö­ti­la on al­hai­sem­pi ja kos­teus kor­keam­pi kuin va­lit­tu raja, toi­mii päin­vas­toin kuin toi­min­to C (NC-kos­ke­tin).

H: T > Tset ja RH > RHset

  • Rele avau­tuu, jos läm­pö­ti­la tai kos­teus on al­hai­sem­pi kuin va­lit­tu raja, rele avau­tuu, jos läm­pö­ti­la tai kos­teus on kor­keam­pi kuin va­lit­tu raja, toi­mii päin­vas­toin kuin toi­min­to D (NC-kos­ke­tin).

ON: Ma­nu­aa­li­nen re­leoh­jaus - rele on aina py­sy­väs­ti kyt­ket­ty (lii­tän­tä­tes­ti).

OFF: Ma­nu­aa­li­nen re­leoh­jaus - rele on aina py­sy­väs­ti avoin­na (ti­la­päi­ses­ti pois käy­tös­tä).

Huo­maa: Jos kyt­ken­täeht­dot eivät täyty, rele on auki ti­las­sa.
