Virranvalvontareleet

Virralla on vaikutuksia

Virranvalvontareleillä suojataan kuormia pitkän käynnistymisen aikana tai jos moottorin roottori jumittuu ja on vaarana, että siitä aiheutuva ylikuormitus vioittaa laitteistoa. Riippuen releestä hälytys voidaan saadan yhtenä tietona sekä yli- että alivirrasta, erikseen yli- ja alivirrasta omilla koskettimillaan tai vain tieto yli- tai alivirrasta. Suoraan kuormituspiiriä mittaavien tuotteiden lisäksi löydät valikoimasta releet joiden mittausaluetta voidaan laajentaa virtamuuntajien avulla virtamuuntajan toisiovirran ollessa 5A.

Virranvalvontareleet 1-vaihe ali- ja ylivirtavalvontaan

Virranrajoitusreleet sisäänrakennetulla virtamuuntajalla, 1 moduuli

Virranvalvontarele 1vk 8A 250VAC, 1 moduuli

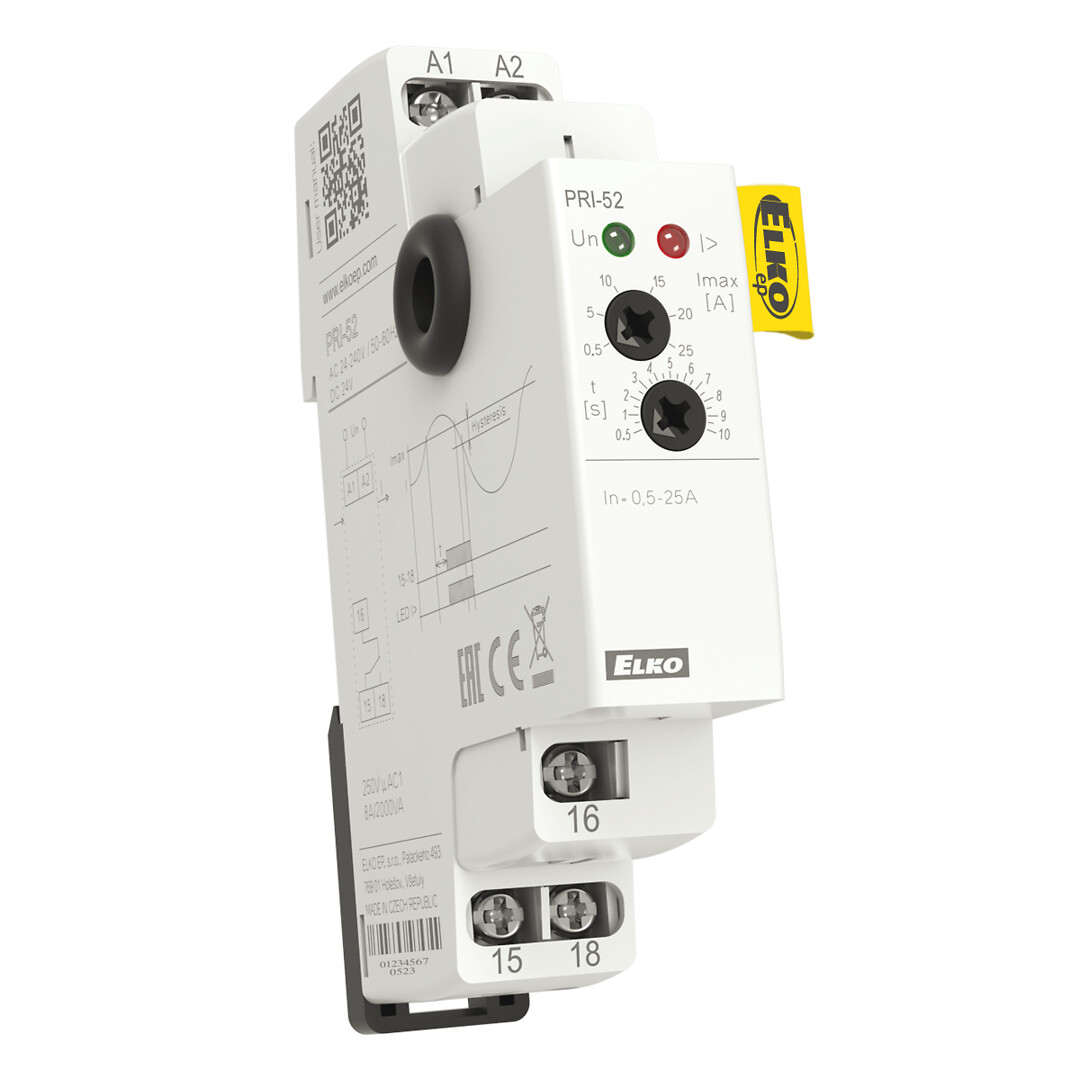

Ylivirranvalvontareleet 1-vaihe sisäänrakennetulla virtamuuntajalla

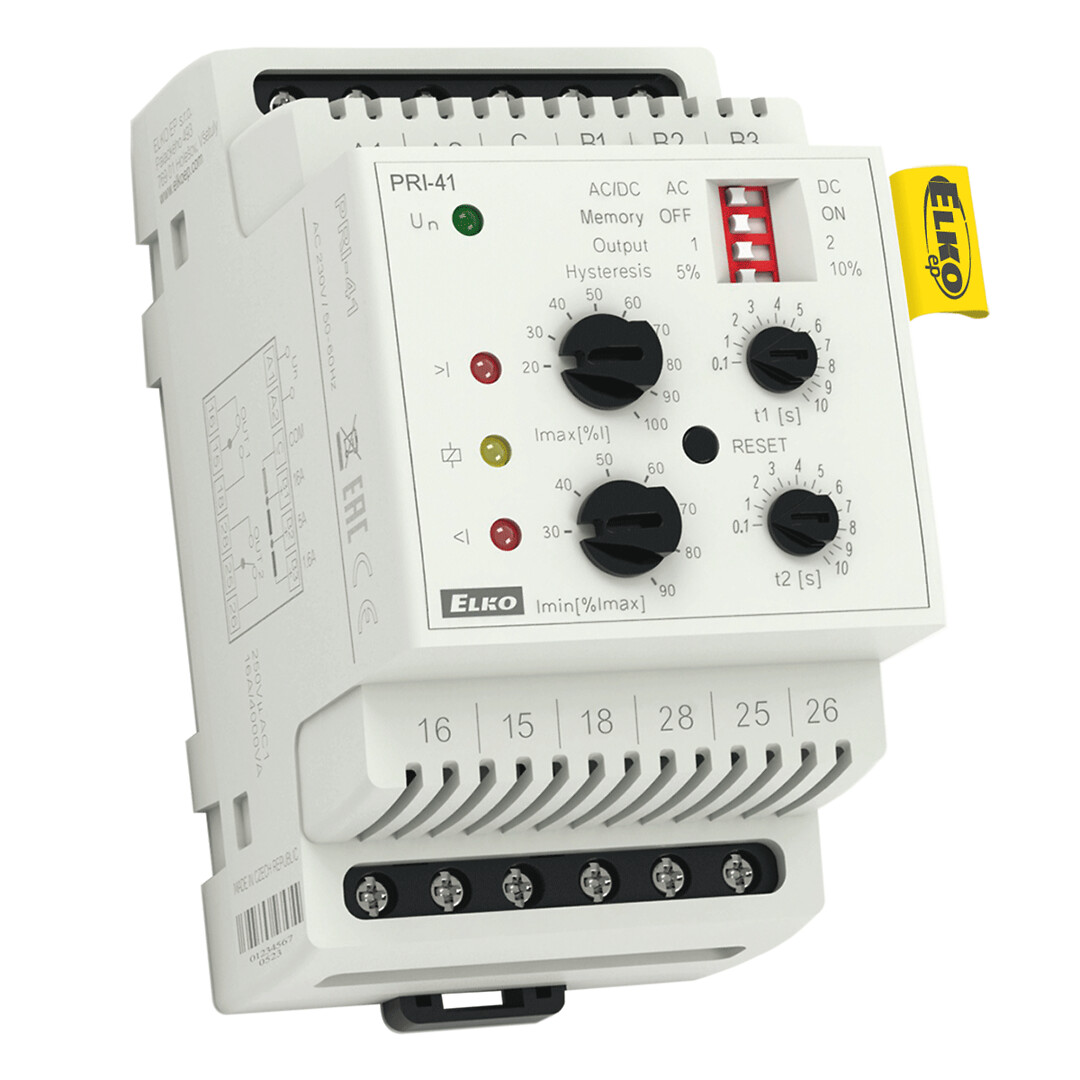

Virranvalontareleet yli/alivirta 3-vaihe

Virranvalvontareleet yli/alivirtavalvontaan 1-vaihe AC/DC

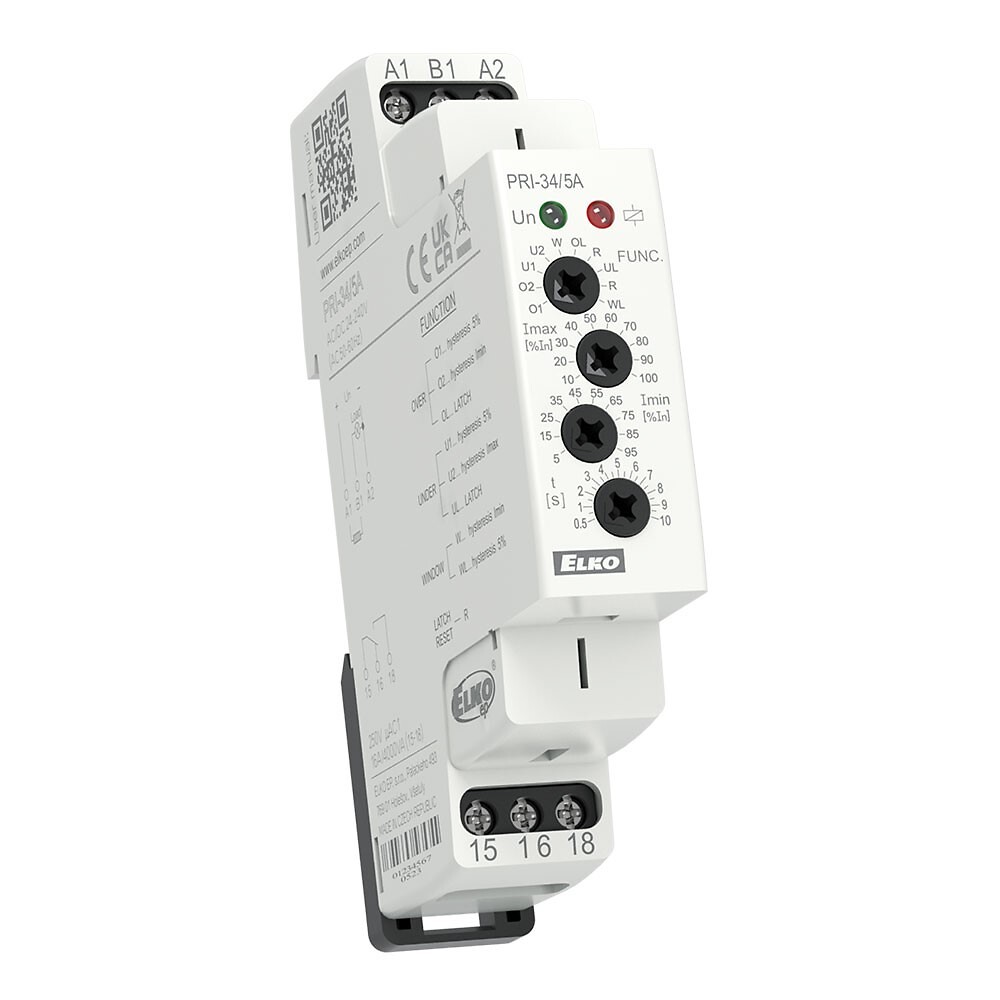

Current monitorin relay

Toiminnot, valittavissa 8 eri toimintoa etupaneelissa olevan potentiometrin avulla

OVER:

  • Jos valvotun virran arvo on alempi kuin asetettu yläraja "Imax", lähtökontakti sulkeutuu. Jos "Imax" ylitetään, kosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta laskee alle kiinteän hysteresian (toiminto O1) tai asetetun alarajan "Imin" (toiminto O2), kosketin sulkeutuu uudelleen.
  • • Jos valitaan OL-toiminto (OVER + Latch), kun ylävirtaraja "Imax" ylittyy, kosketin pysyy avoinna, vaikka virta palaisi vikatilasta.

Vikamuistin nollaus voidaan tehdä kahdella tavalla:

  • Lyhytaikainen jännitteen katkeaminen.
  • Kääntämällä potentiometri asentoon R (RESET) tai mihin tahansa toimintoon ilman muistivikaa.

RESET-tila kestää 3 s potentiometrin muuttamisen jälkeen R-asennosta muistivikatoimintoon (UL, OL, WL). R-asennosta siirryttäessä mihin tahansa muuhun toimintoon tämä viive ei päde.

UNDER:

  • Jos valvotun virran arvo on korkeampi kuin asetettu alaraja "Imin", kosketini sulkeutuu. Kun virta laskee alle "Imin", lkosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta ylittää kiinteän hysteresian (toiminto U1) tai asetetun ylärajan "Imax" (toiminto U2), kosketin sulkeutuu uudelleen.
  • Jos valitaan UL-toiminto (UNDER + Latch), kun virta laskee alle alarajan "Imin", lkosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisessä tapauksessa.

WINDOW:

  • Jos valvotun virran arvo on alempi kuin yläraja "Imax" ja samanaikaisesti korkeampi kuin alaraja "Imin", kosketin sulkeutuu. Jos "Imax" ylittyy tai laskee "Imin" alapuolelle, kosketin avautuu asetetun viiveen jälkeen (vikatila). Vikatilasta palattaessa käytetään kiinteää hystereesia.
  • Jos valitaan WL-toiminto (WINDOW + Latch), vikatila tallennetaan uudelleen muistiin, ja kosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisissä tapauksissa.






Current monitorin relay

Toiminnot, valittavissa 8 eri toimintoa etupaneelissa olevan potentiometrin avulla

OVER:

  • Jos valvotun virran arvo on alempi kuin asetettu yläraja "Imax", lähtökontakti sulkeutuu. Jos "Imax" ylitetään, kosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta laskee alle kiinteän hysteresian (toiminto O1) tai asetetun alarajan "Imin" (toiminto O2), kosketin sulkeutuu uudelleen.
  • • Jos valitaan OL-toiminto (OVER + Latch), kun ylävirtaraja "Imax" ylittyy, kosketin pysyy avoinna, vaikka virta palaisi vikatilasta.

Vikamuistin nollaus voidaan tehdä kahdella tavalla:

  • Lyhytaikainen jännitteen katkeaminen.
  • Kääntämällä potentiometri asentoon R (RESET) tai mihin tahansa toimintoon ilman muistivikaa.

RESET-tila kestää 3 s potentiometrin muuttamisen jälkeen R-asennosta muistivikatoimintoon (UL, OL, WL). R-asennosta siirryttäessä mihin tahansa muuhun toimintoon tämä viive ei päde.

UNDER:

  • Jos valvotun virran arvo on korkeampi kuin asetettu alaraja "Imin", kosketini sulkeutuu. Kun virta laskee alle "Imin", lkosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta ylittää kiinteän hysteresian (toiminto U1) tai asetetun ylärajan "Imax" (toiminto U2), kosketin sulkeutuu uudelleen.
  • Jos valitaan UL-toiminto (UNDER + Latch), kun virta laskee alle alarajan "Imin", lkosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisessä tapauksessa.

WINDOW:

  • Jos valvotun virran arvo on alempi kuin yläraja "Imax" ja samanaikaisesti korkeampi kuin alaraja "Imin", kosketin sulkeutuu. Jos "Imax" ylittyy tai laskee "Imin" alapuolelle, kosketin avautuu asetetun viiveen jälkeen (vikatila). Vikatilasta palattaessa käytetään kiinteää hystereesia.
  • Jos valitaan WL-toiminto (WINDOW + Latch), vikatila tallennetaan uudelleen muistiin, ja kosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisissä tapauksissa.






Current monitorin relay

Toiminnot, valittavissa 8 eri toimintoa etupaneelissa olevan potentiometrin avulla

OVER:

  • Jos valvotun virran arvo on alempi kuin asetettu yläraja "Imax", lähtökontakti sulkeutuu. Jos "Imax" ylitetään, kosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta laskee alle kiinteän hysteresian (toiminto O1) tai asetetun alarajan "Imin" (toiminto O2), kosketin sulkeutuu uudelleen.
  • • Jos valitaan OL-toiminto (OVER + Latch), kun ylävirtaraja "Imax" ylittyy, kosketin pysyy avoinna, vaikka virta palaisi vikatilasta.

Vikamuistin nollaus voidaan tehdä kahdella tavalla:

  • Lyhytaikainen jännitteen katkeaminen.
  • Kääntämällä potentiometri asentoon R (RESET) tai mihin tahansa toimintoon ilman muistivikaa.

RESET-tila kestää 3 s potentiometrin muuttamisen jälkeen R-asennosta muistivikatoimintoon (UL, OL, WL). R-asennosta siirryttäessä mihin tahansa muuhun toimintoon tämä viive ei päde.

UNDER:

  • Jos valvotun virran arvo on korkeampi kuin asetettu alaraja "Imin", kosketini sulkeutuu. Kun virta laskee alle "Imin", lkosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta ylittää kiinteän hysteresian (toiminto U1) tai asetetun ylärajan "Imax" (toiminto U2), kosketin sulkeutuu uudelleen.
  • Jos valitaan UL-toiminto (UNDER + Latch), kun virta laskee alle alarajan "Imin", lkosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisessä tapauksessa.

WINDOW:

  • Jos valvotun virran arvo on alempi kuin yläraja "Imax" ja samanaikaisesti korkeampi kuin alaraja "Imin", kosketin sulkeutuu. Jos "Imax" ylittyy tai laskee "Imin" alapuolelle, kosketin avautuu asetetun viiveen jälkeen (vikatila). Vikatilasta palattaessa käytetään kiinteää hystereesia.
  • Jos valitaan WL-toiminto (WINDOW + Latch), vikatila tallennetaan uudelleen muistiin, ja kosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisissä tapauksissa.






Current monitorin relay

Toiminnot, valittavissa 8 eri toimintoa etupaneelissa olevan potentiometrin avulla

OVER:

  • Jos valvotun virran arvo on alempi kuin asetettu yläraja "Imax", lähtökontakti sulkeutuu. Jos "Imax" ylitetään, kosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta laskee alle kiinteän hysteresian (toiminto O1) tai asetetun alarajan "Imin" (toiminto O2), kosketin sulkeutuu uudelleen.
  • • Jos valitaan OL-toiminto (OVER + Latch), kun ylävirtaraja "Imax" ylittyy, kosketin pysyy avoinna, vaikka virta palaisi vikatilasta.

Vikamuistin nollaus voidaan tehdä kahdella tavalla:

  • Lyhytaikainen jännitteen katkeaminen.
  • Kääntämällä potentiometri asentoon R (RESET) tai mihin tahansa toimintoon ilman muistivikaa.

RESET-tila kestää 3 s potentiometrin muuttamisen jälkeen R-asennosta muistivikatoimintoon (UL, OL, WL). R-asennosta siirryttäessä mihin tahansa muuhun toimintoon tämä viive ei päde.

UNDER:

  • Jos valvotun virran arvo on korkeampi kuin asetettu alaraja "Imin", kosketini sulkeutuu. Kun virta laskee alle "Imin", lkosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta ylittää kiinteän hysteresian (toiminto U1) tai asetetun ylärajan "Imax" (toiminto U2), kosketin sulkeutuu uudelleen.
  • Jos valitaan UL-toiminto (UNDER + Latch), kun virta laskee alle alarajan "Imin", lkosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisessä tapauksessa.

WINDOW:

  • Jos valvotun virran arvo on alempi kuin yläraja "Imax" ja samanaikaisesti korkeampi kuin alaraja "Imin", kosketin sulkeutuu. Jos "Imax" ylittyy tai laskee "Imin" alapuolelle, kosketin avautuu asetetun viiveen jälkeen (vikatila). Vikatilasta palattaessa käytetään kiinteää hystereesia.
  • Jos valitaan WL-toiminto (WINDOW + Latch), vikatila tallennetaan uudelleen muistiin, ja kosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisissä tapauksissa.






Current monitorin relay

Toiminnot, valittavissa 8 eri toimintoa etupaneelissa olevan potentiometrin avulla

OVER:

  • Jos valvotun virran arvo on alempi kuin asetettu yläraja "Imax", lähtökontakti sulkeutuu. Jos "Imax" ylitetään, kosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta laskee alle kiinteän hysteresian (toiminto O1) tai asetetun alarajan "Imin" (toiminto O2), kosketin sulkeutuu uudelleen.
  • • Jos valitaan OL-toiminto (OVER + Latch), kun ylävirtaraja "Imax" ylittyy, kosketin pysyy avoinna, vaikka virta palaisi vikatilasta.

Vikamuistin nollaus voidaan tehdä kahdella tavalla:

  • Lyhytaikainen jännitteen katkeaminen.
  • Kääntämällä potentiometri asentoon R (RESET) tai mihin tahansa toimintoon ilman muistivikaa.

RESET-tila kestää 3 s potentiometrin muuttamisen jälkeen R-asennosta muistivikatoimintoon (UL, OL, WL). R-asennosta siirryttäessä mihin tahansa muuhun toimintoon tämä viive ei päde.

UNDER:

  • Jos valvotun virran arvo on korkeampi kuin asetettu alaraja "Imin", kosketini sulkeutuu. Kun virta laskee alle "Imin", lkosketin avautuu asetetun viiveen jälkeen (vikatila).
  • Jos virta ylittää kiinteän hysteresian (toiminto U1) tai asetetun ylärajan "Imax" (toiminto U2), kosketin sulkeutuu uudelleen.
  • Jos valitaan UL-toiminto (UNDER + Latch), kun virta laskee alle alarajan "Imin", lkosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisessä tapauksessa.

WINDOW:

  • Jos valvotun virran arvo on alempi kuin yläraja "Imax" ja samanaikaisesti korkeampi kuin alaraja "Imin", kosketin sulkeutuu. Jos "Imax" ylittyy tai laskee "Imin" alapuolelle, kosketin avautuu asetetun viiveen jälkeen (vikatila). Vikatilasta palattaessa käytetään kiinteää hystereesia.
  • Jos valitaan WL-toiminto (WINDOW + Latch), vikatila tallennetaan uudelleen muistiin, ja kosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisissä tapauksissa.






Monitoring relay current

Monitoring relay current

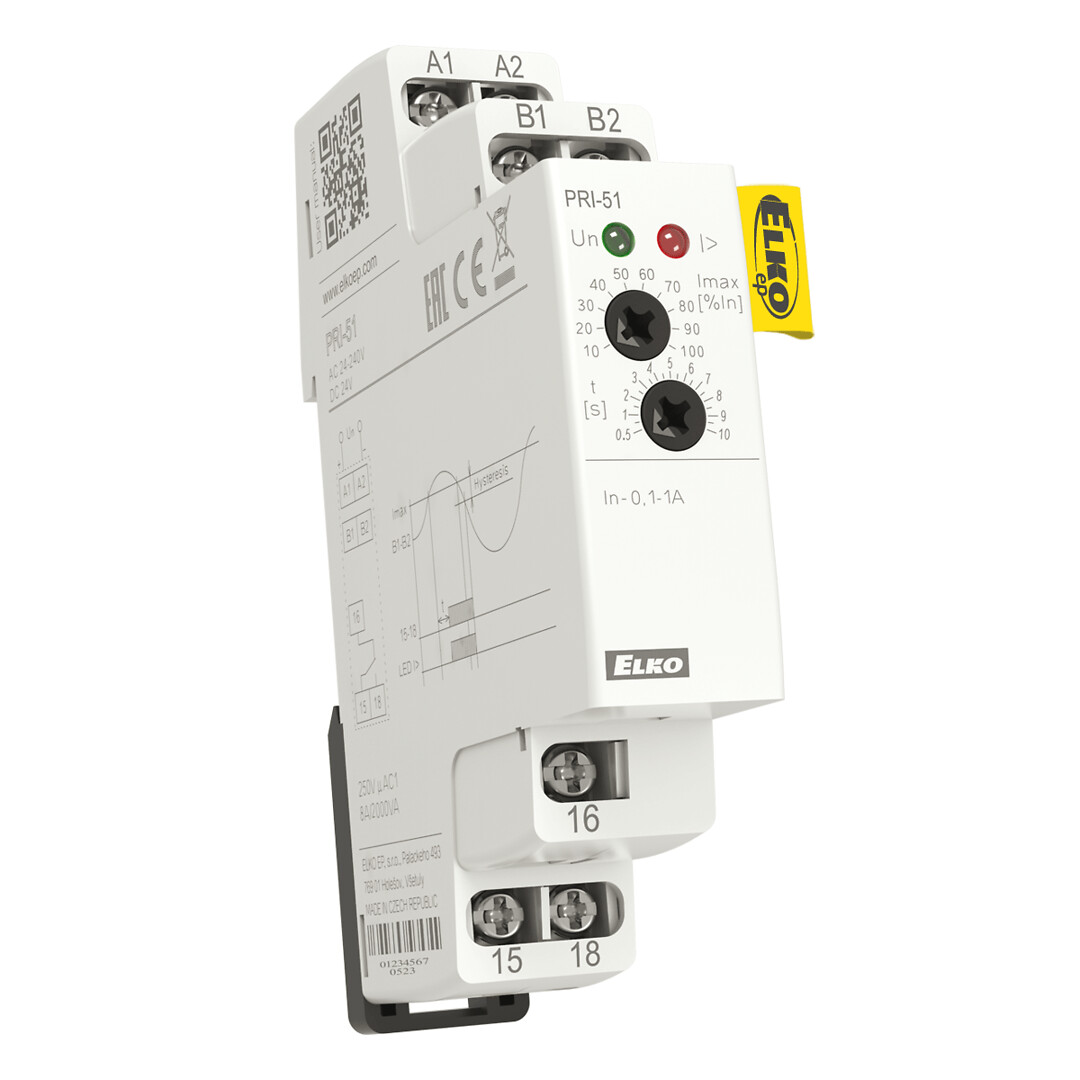

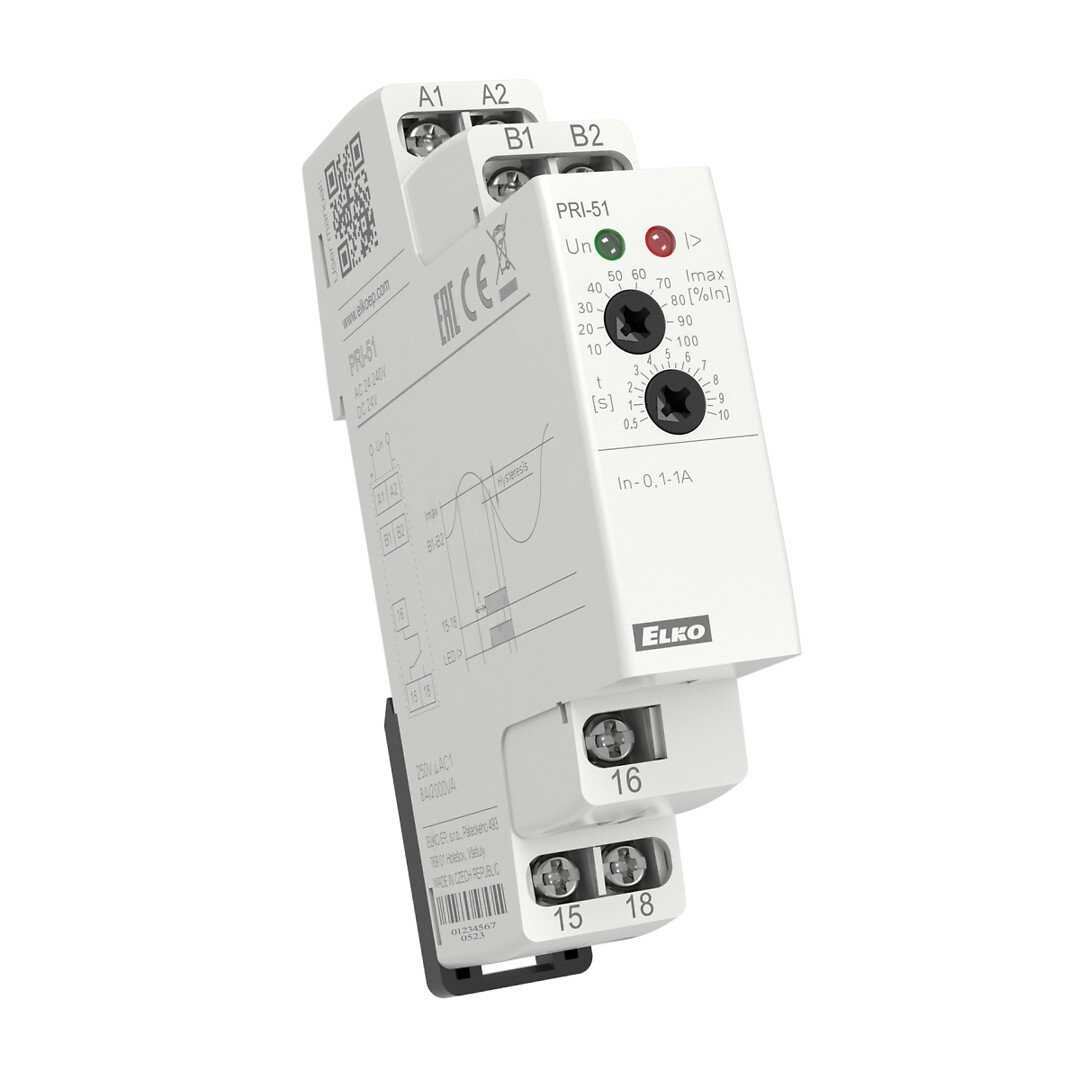

Virranvalvontarele

  • Käytetään kiskokytkinten lämmitysvastusten, lämmityskaapelien, 1-vaiheisten moottorien syötön virrankulutuksen valvontaan
  • Raja-arvon asetus helposti potentiometrillä AC 0.1-1A
  • Säädettävä viive 0.5 - 10 s virtapiikkien vaikutuksen eliminoimiseksi
  • Universaali syöttö 24 - 240VAC ja 24VDC
  • Syöttö ei ole galvaanisesti erotettu mittausvirrasta, joten sen pitää olla samasta vaiheesta
  • Lähtökosketin: 1x vaihto / 8 A
  • 1-vaihe, 1 moduuli, DIN-kiskoasennus


Monitoring relay current

Monitoring relay current

Monitoring relay current
