La­taus­kes­kuk­set (LK)

Vakioidut latauskeskukset sisä- ja ulkokäyttöön

UTUn vakioidut sähköautojen latausasemien syöttökeskukset helpottavat latauskentän suunnittelussa. Sähköauton latauskeskukset on optimoitu latausasemien sähkönjakelun hallintaan. Vakioituja ratkaisuja mallistostamme löytyy sisä- ja ulkoasennuksiin, sähkölaitosmittauksella.

Helpota sähkösuunnittelua vakioiduilla latauskeskusratkaisuilla

Vakioitu sähköauton latauskeskus on suunniteltu helpottamaan kokonaisvaltaista kohteiden sähkösuunnittelua ja toteutusta. Ratkaisu lisää kustannustehokkuutta ja takaa kohtuullisen toimitusnopeuden, niin uudisrakentamisessa kuin saneerauskohteissa. UTUn valikoimasta löydät sähköautojen lataamiseen soveltuvat jakokeskukset. Näitä UTU-keskuksia on saatavilla vakioituina malleina sekä isoon että pieneenkin tarpeeseen. Latauskeskukset on optimoitu latausasemien sähkönjakelun hallintaan, ja ne pohjautuvat vankkaan sertifioituun (SGS Fimko) Ahma keskusrakenteeseen.

Tekniset ominaisuudet

  • Sisä- ja ulkokäyttöön
  • Keskuksen rakenne UTU Ahma (vankkarakenteinen kotelokeskus)
  • Kotelointiluokka IP31 (IP34 suojakaapilla varustettuna)
  • Keskuksen kansien väri RAL 1013
  • Suojakaapin väri RAL 7024
  • Pääkytkimenä kompaktikatkaisija aukiohjauskelalla (hätä-seis- ohjattavuus)
  • Keskuksissa kenttäkohtainen tuuletus ja lämpö-hätä-seis-toiminto
  • Lähtökomponenteissa tuuletusvälit
  • Valmius dynaamiseen lämpenemänhallintaan (eTolppa-ratkaisu)
  • Kannet saranoituja kolmiosalvalla
  • Kannessa vakiona verkkoanalysaattori ModBus-tiedonsiirrolla
  • Varaus yliaaltosuodatukselle verkon harmonisia yliaaltoja varten
  • Nimellisvirta vaihtoehdot 125A, 160A, 250A ja 400A
  • Kompaktikatkaisijan maksimi kuormitusvirta valittavissa 3-portaisesti (0,63x / 0,8x / 1x)
  • Kaikissa keskuksissa varauksena laitetila kuormanhallinnan laitteille
  • Lähdöt toteutettu Hagerin laadukkailla komponenteilla (johdonsuojakatkaisijat / yhdistelmäsuojat)
  • Lähtöjen koko 16, 20, 32, 40, tai 63A (16, 20 ja 32A saatavilla vikavirtasuojattuna)
  • Varalähtötilassa 3kpl C10 + 2kpl C16 (1-nap.)

Avaa latauskeskuksien valintatyökalu

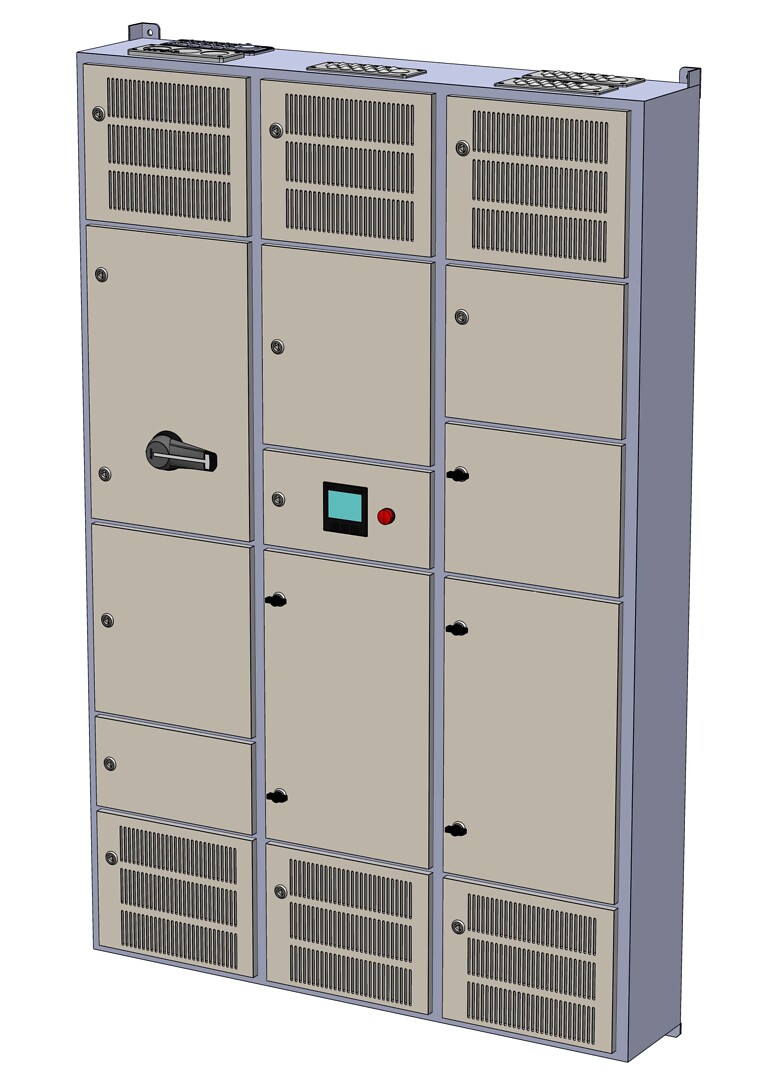

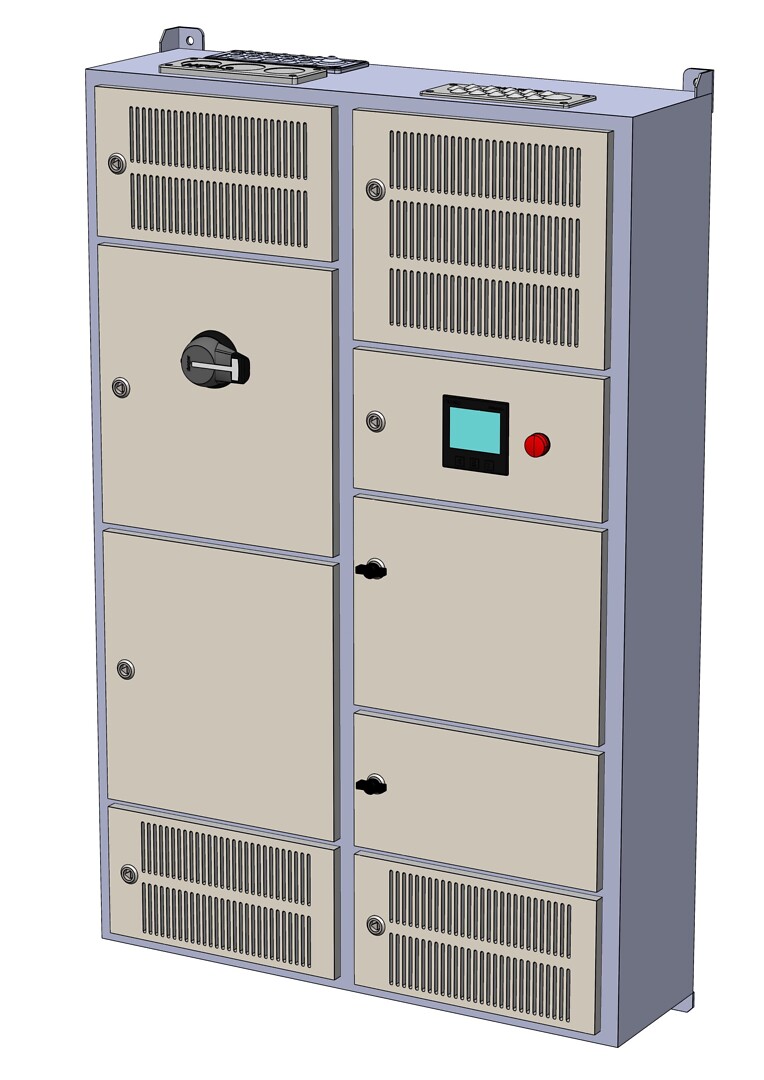

La­taus­kes­kuk­set sei­nä­asen­nus, läh­döt 63A

  • La­taus­kes­kus (ryh­mä­kes­kus), sei­nä­asen­nus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A / 400A.
  • Kat­kai­si­jan kuor­mi­tus­vir­ta va­lit­ta­vis­sa (0,63x / 0,8x / 1x).
  • Läh­döt 63A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).

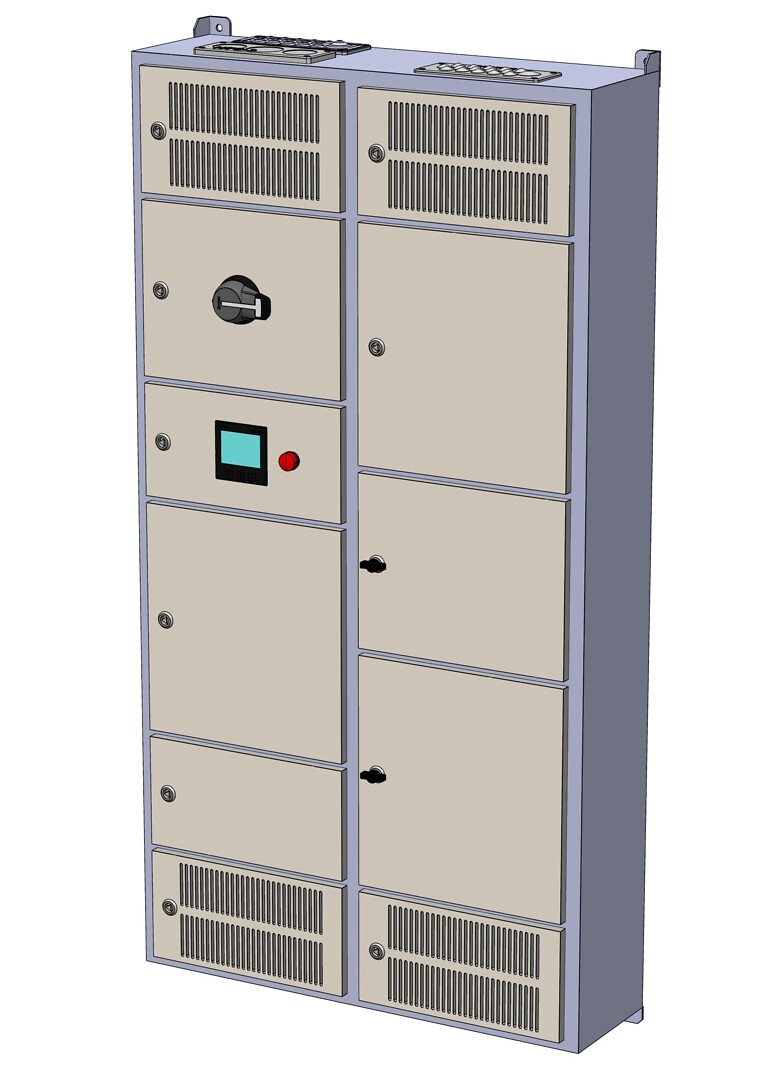

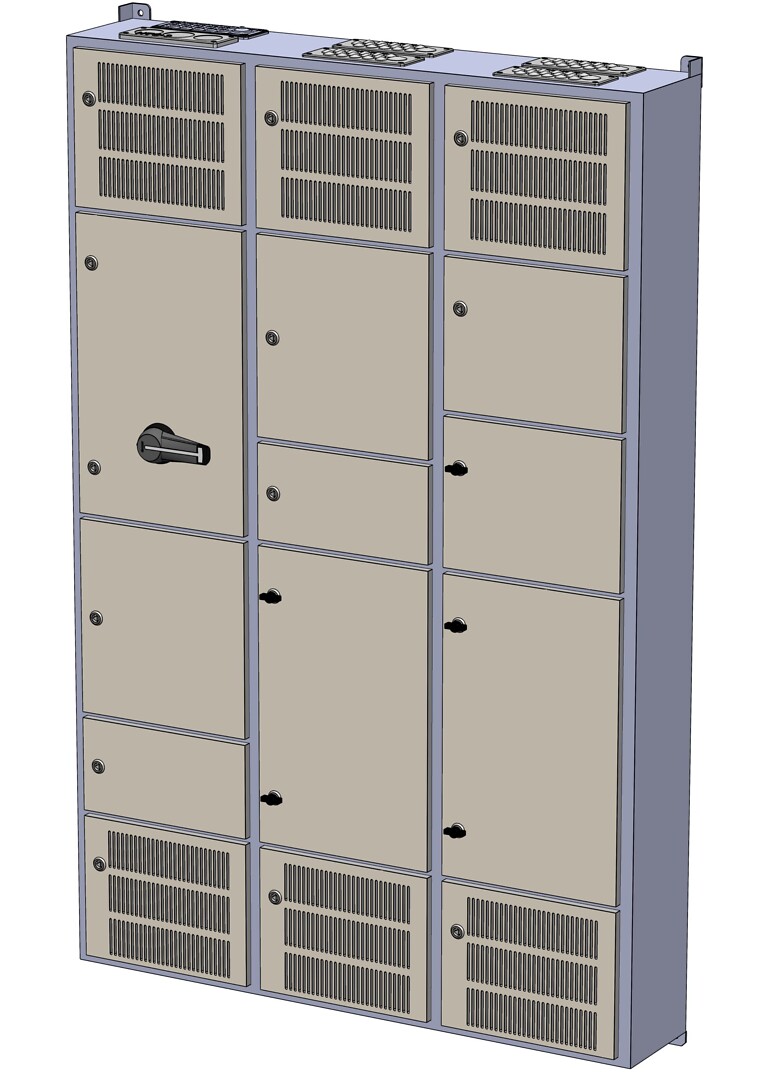

La­taus­kes­kuk­set sei­nä­asen­nus, läh­döt 40A

  • La­taus­kes­kus (ryh­mä­kes­kus), sei­nä­asen­nus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A / 400A.
  • Kat­kai­si­jan kuor­mi­tus­vir­ta va­lit­ta­vis­sa (0,63x / 0,8x / 1x).
  • Läh­döt 40A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).

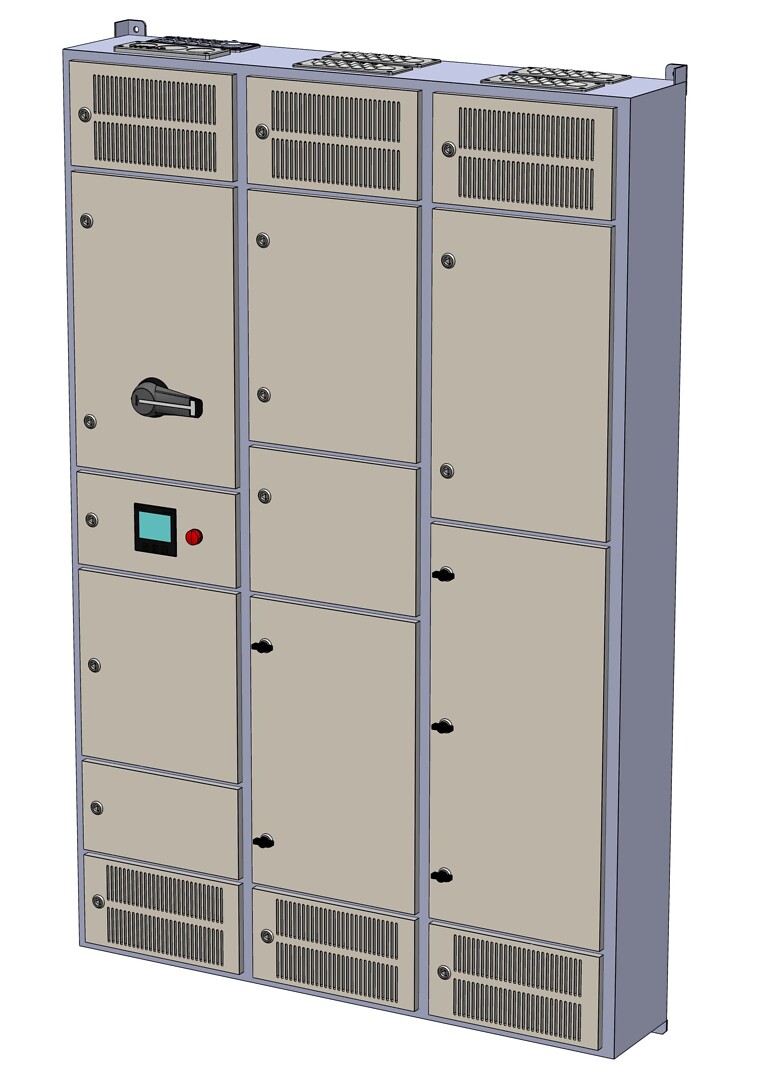

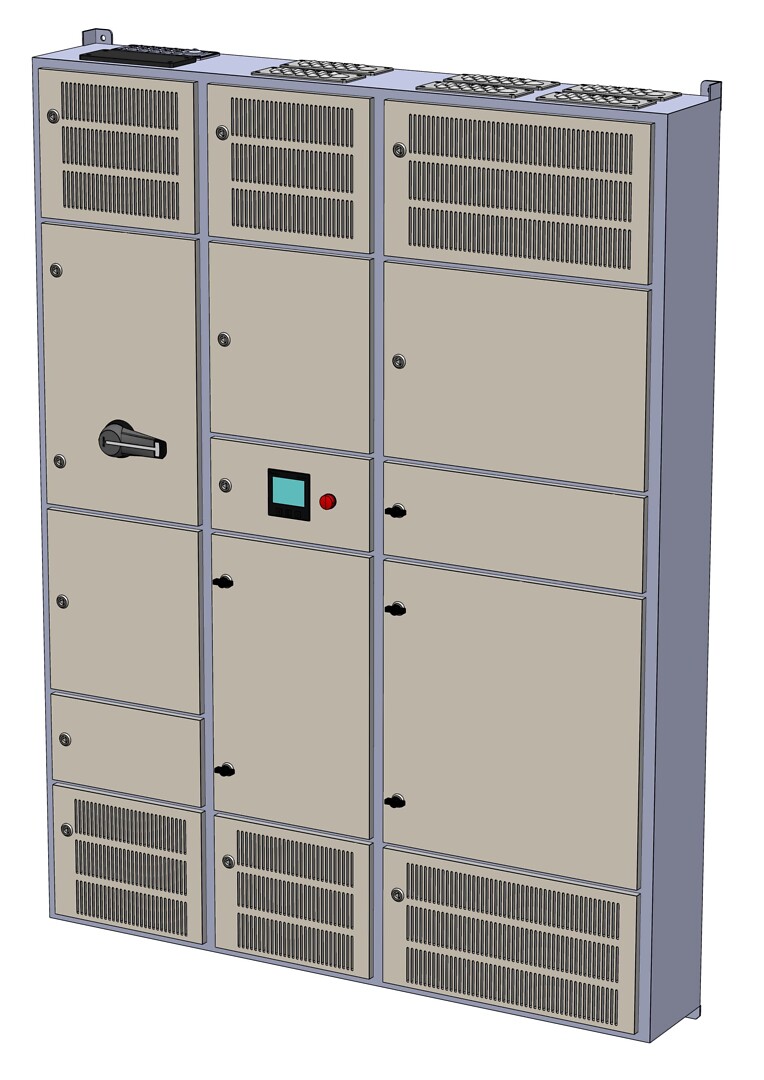

La­taus­kes­kuk­set sei­nä­asen­nus, läh­döt 32A

  • La­taus­kes­kus (ryh­mä­kes­kus), sei­nä­asen­nus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A / 400A.
  • Kat­kai­si­jan kuor­mi­tus­vir­ta va­lit­ta­vis­sa (0,63x / 0,8x / 1x).
  • Läh­döt 32A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).

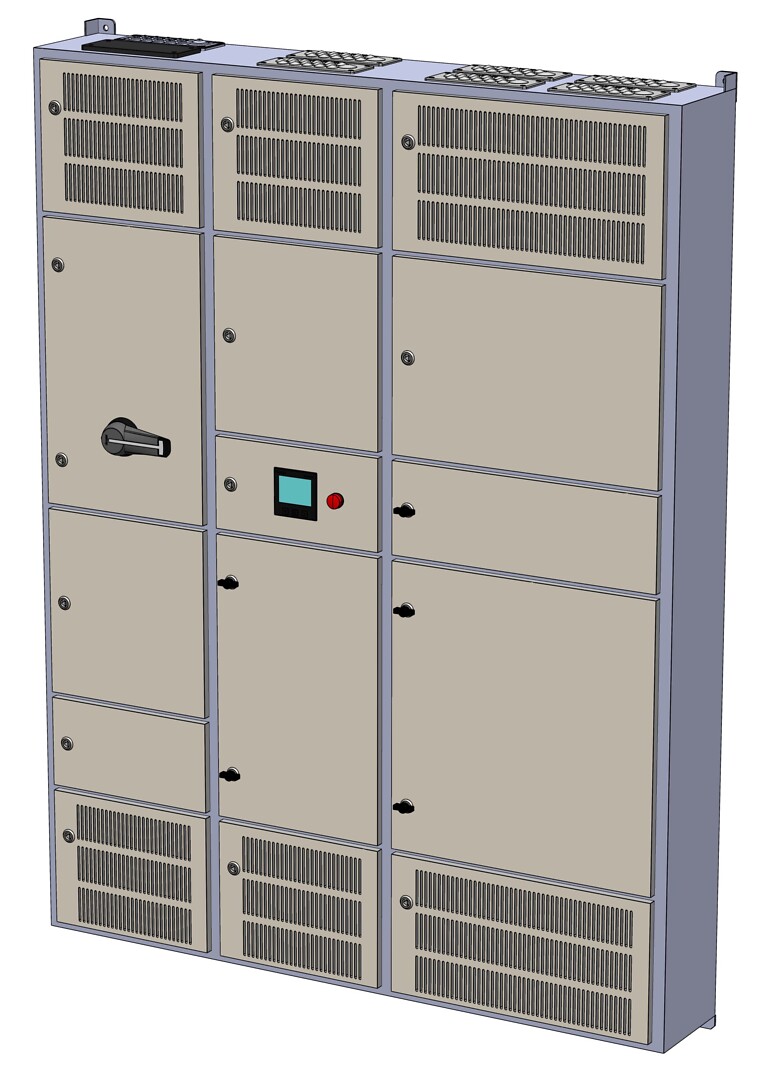

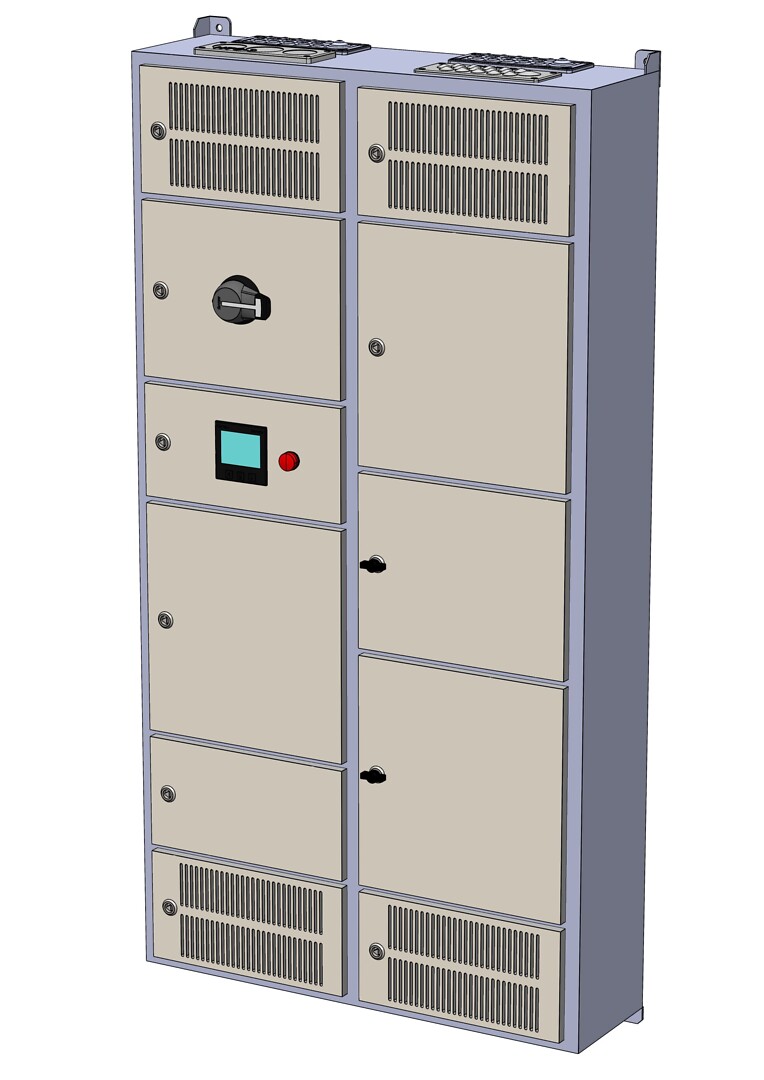

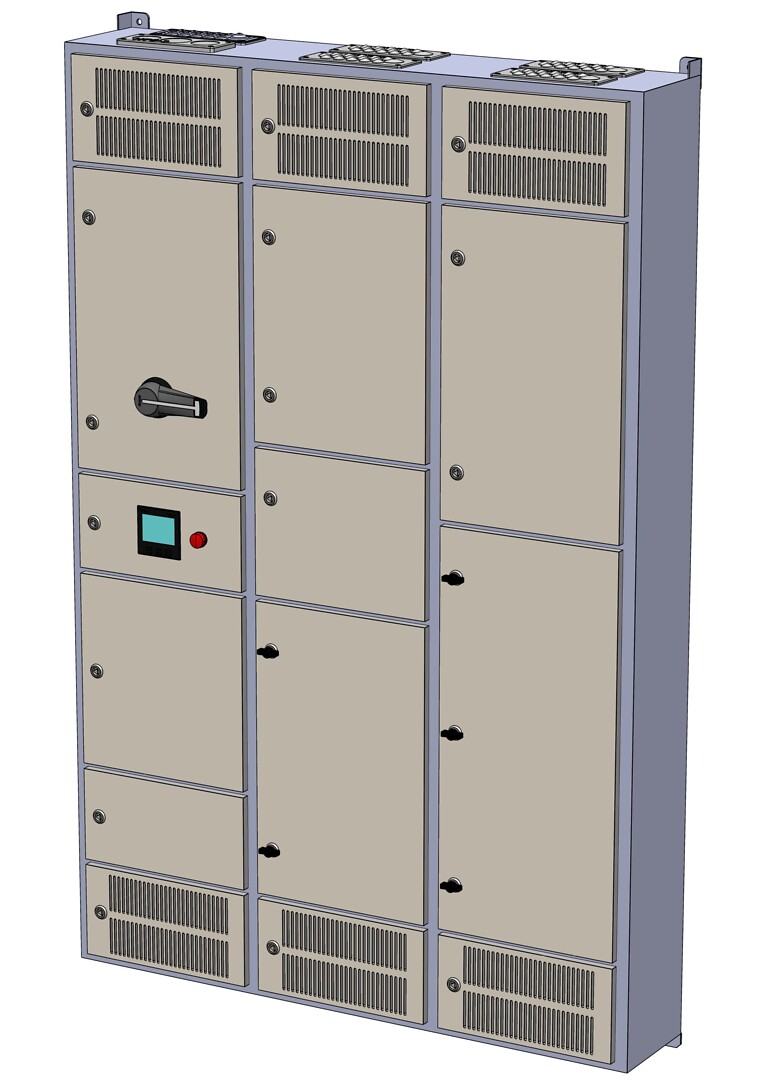

La­taus­kes­kuk­set sei­nä­asen­nus, läh­döt 32A vi­ka­vir­ta­suo­jat­tu

  • La­taus­kes­kus (ryh­mä­kes­kus), sei­nä­asen­nus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A / 400A.
  • Kat­kai­si­jan kuor­mi­tus­vir­ta va­lit­ta­vis­sa (0,63x / 0,8x / 1x).
  • Läh­döt 32A C-käy­rän 30mA vi­ka­vir­ta­joh­don­suo­ja­kat­kai­si­joi­l­la.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).

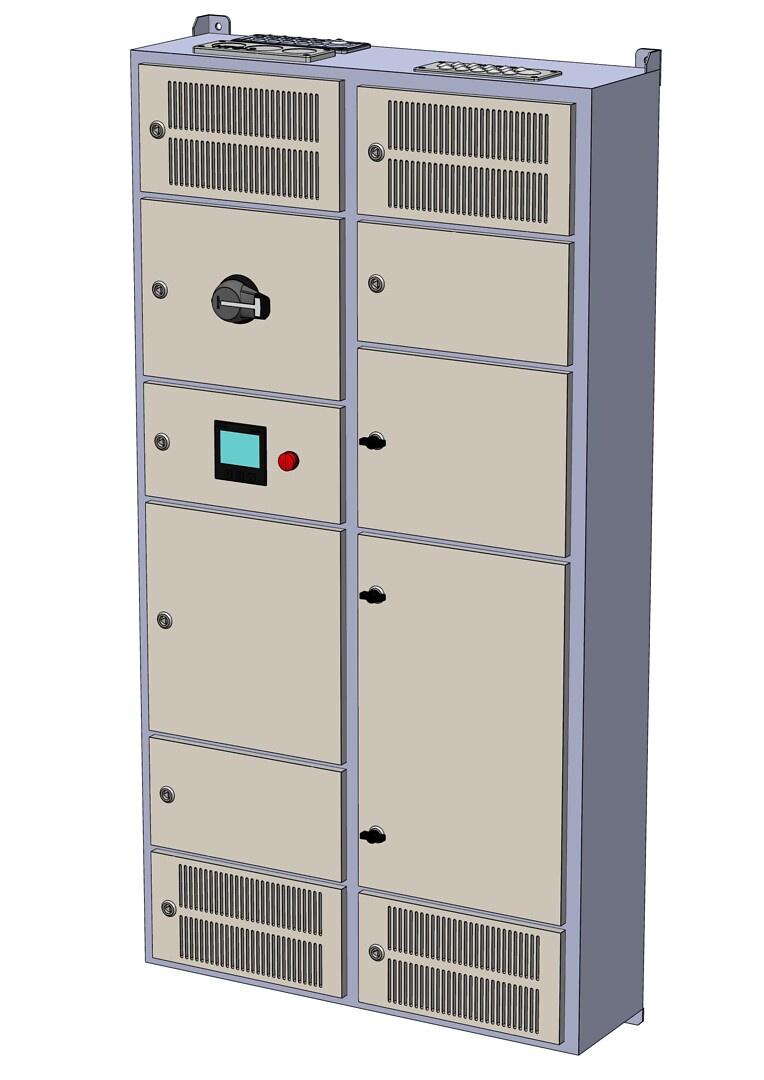

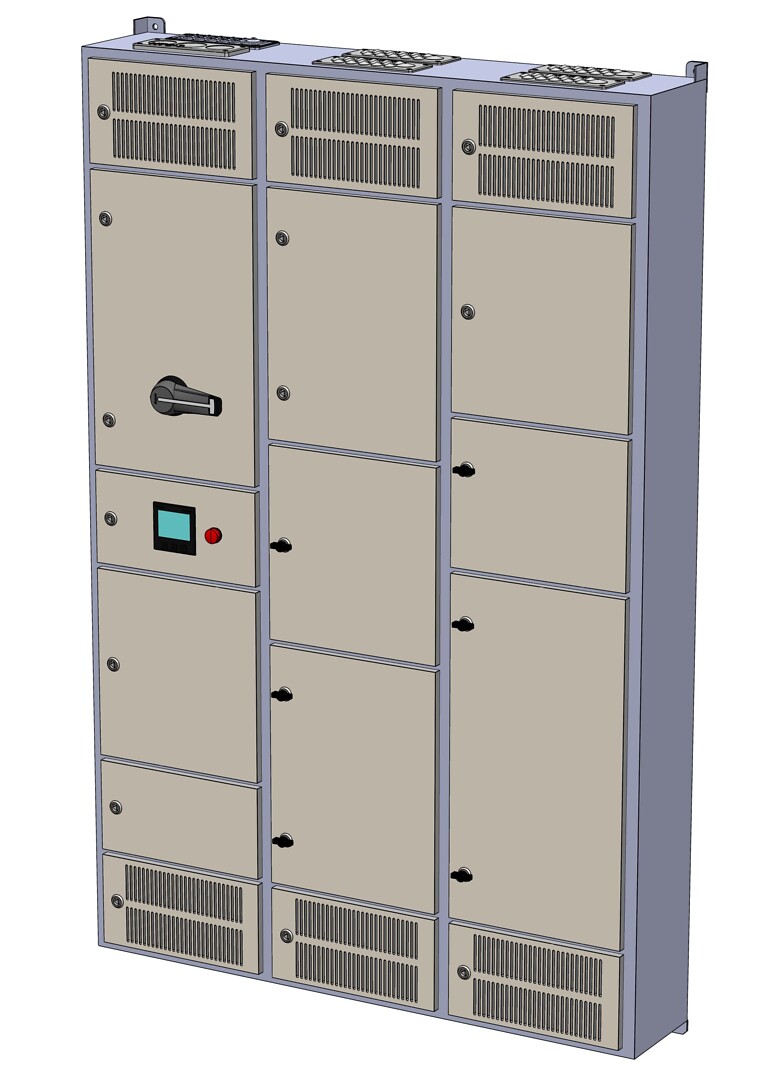

La­taus­kes­kuk­set sei­nä­asen­nus, läh­döt 20A

  • La­taus­kes­kus (ryh­mä­kes­kus), sei­nä­asen­nus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A.
  • Kat­kai­si­jan kuor­mi­tus­vir­ta va­lit­ta­vis­sa (0,63x / 0,8x / 1x).
  • Läh­döt 20A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).

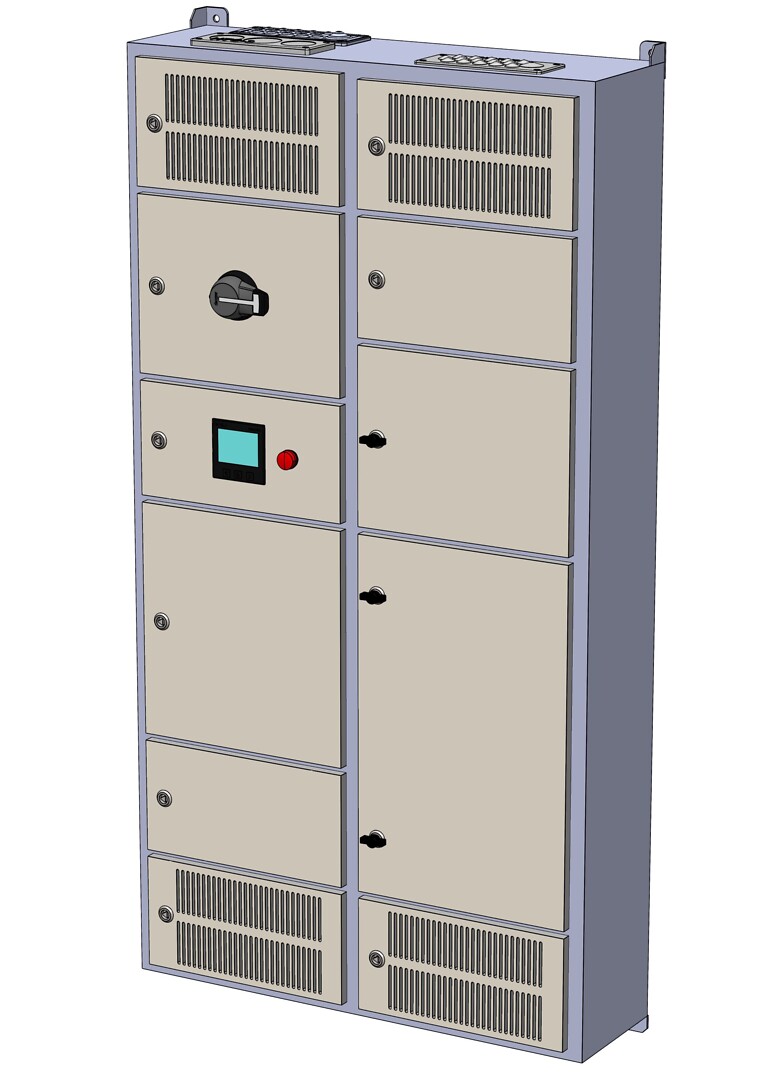

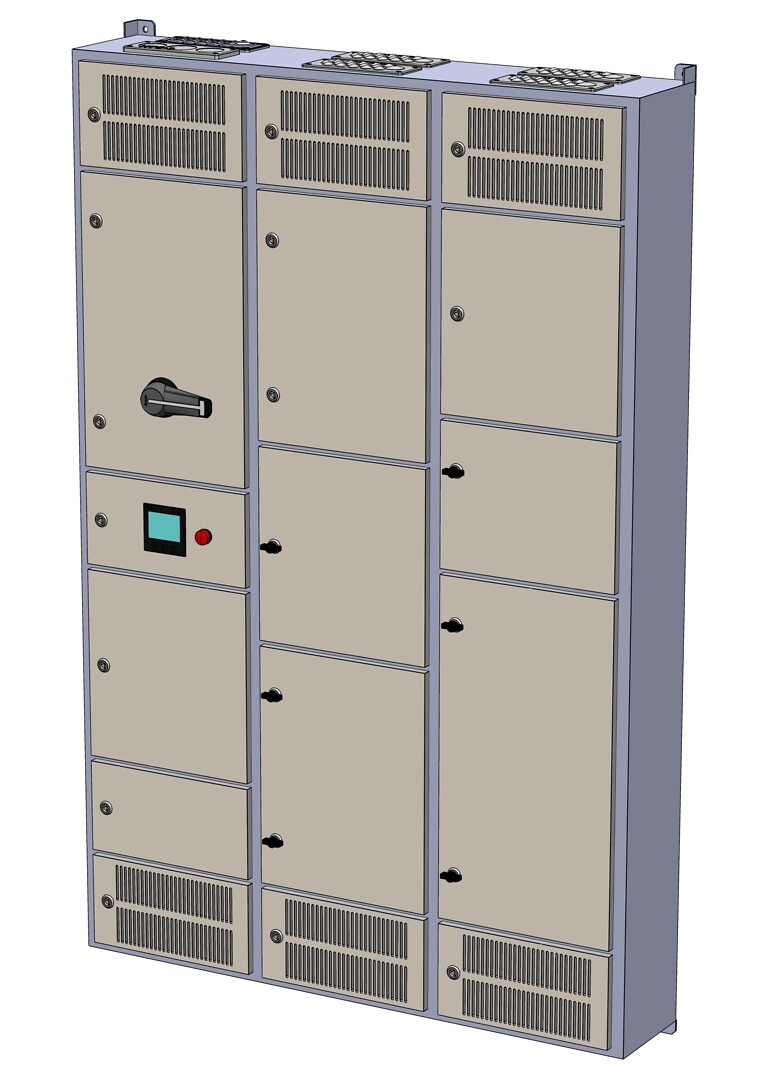

La­taus­kes­kuk­set sei­nä­asen­nus, läh­döt 20A vi­ka­vir­ta­suo­jat­tu

  • La­taus­kes­kus (ryh­mä­kes­kus), sei­nä­asen­nus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A.
  • Kat­kai­si­jan kuor­mi­tus­vir­ta va­lit­ta­vis­sa (0,63x / 0,8x / 1x).
  • Läh­döt 20A C-käy­rän 30mA vi­ka­vir­ta­joh­don­suo­ja­kat­kai­si­joi­l­la.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).

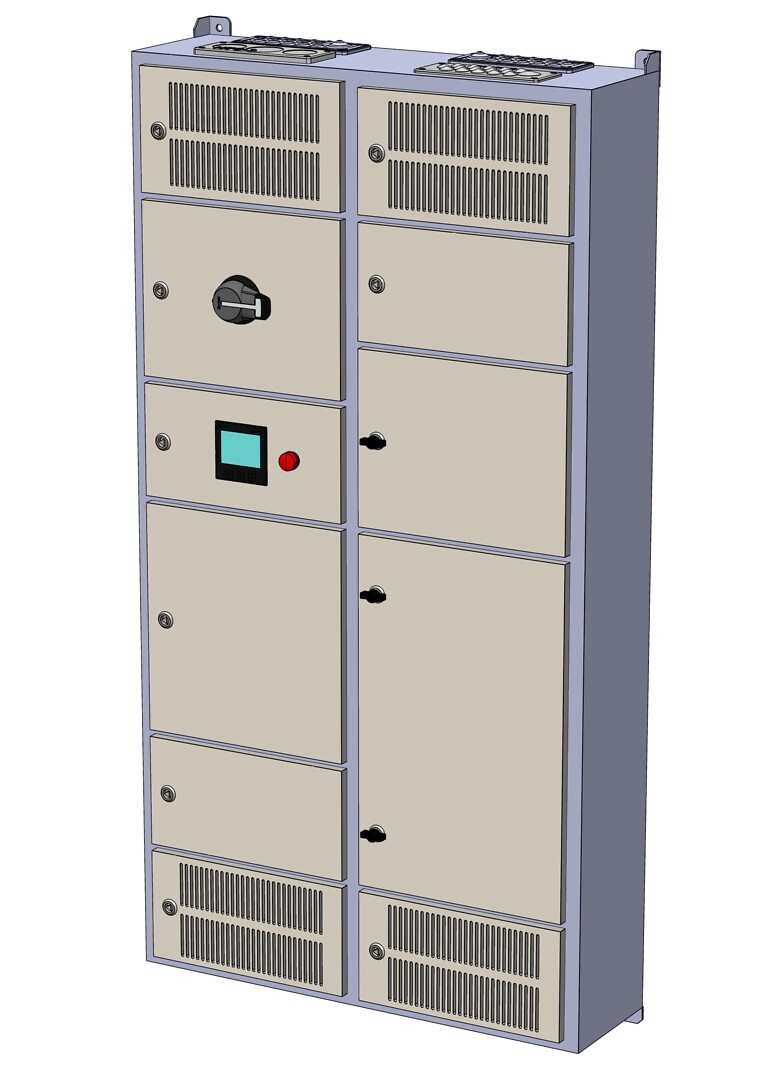

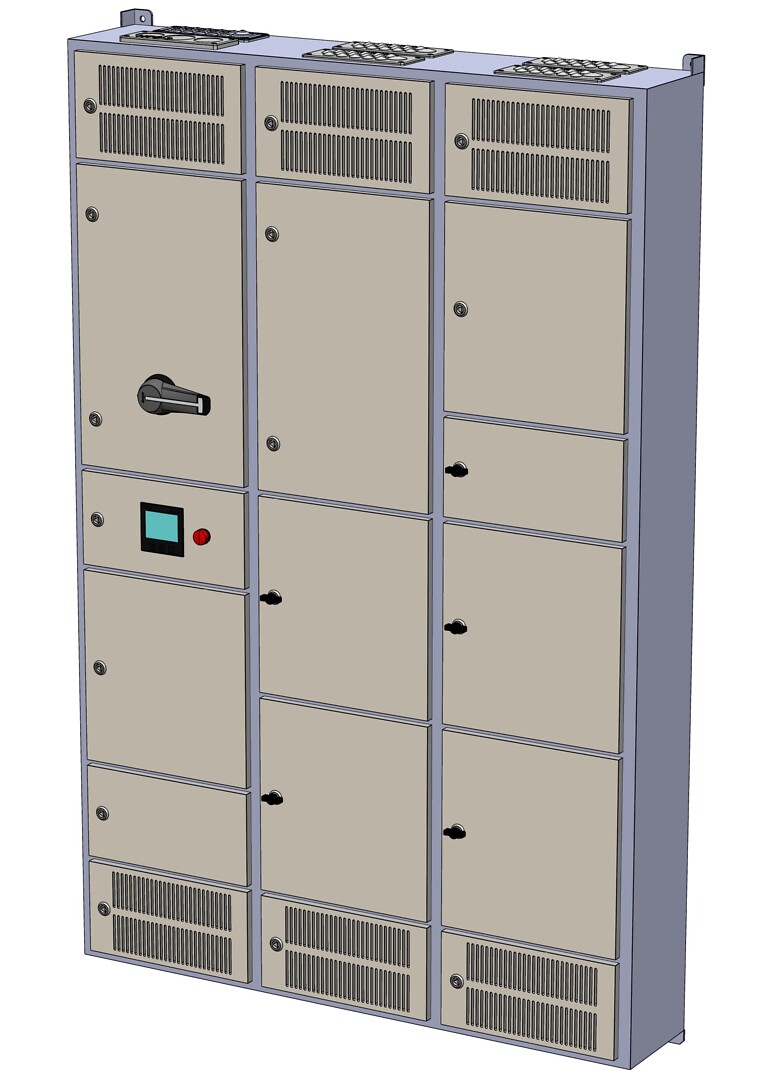

La­taus­kes­kuk­set sei­nä­asen­nus, läh­döt 16A

  • La­taus­kes­kus (ryh­mä­kes­kus), sei­nä­asen­nus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A.
  • Kat­kai­si­jan kuor­mi­tus­vir­ta va­lit­ta­vis­sa (0,63x / 0,8x / 1x).
  • Läh­döt 16A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).

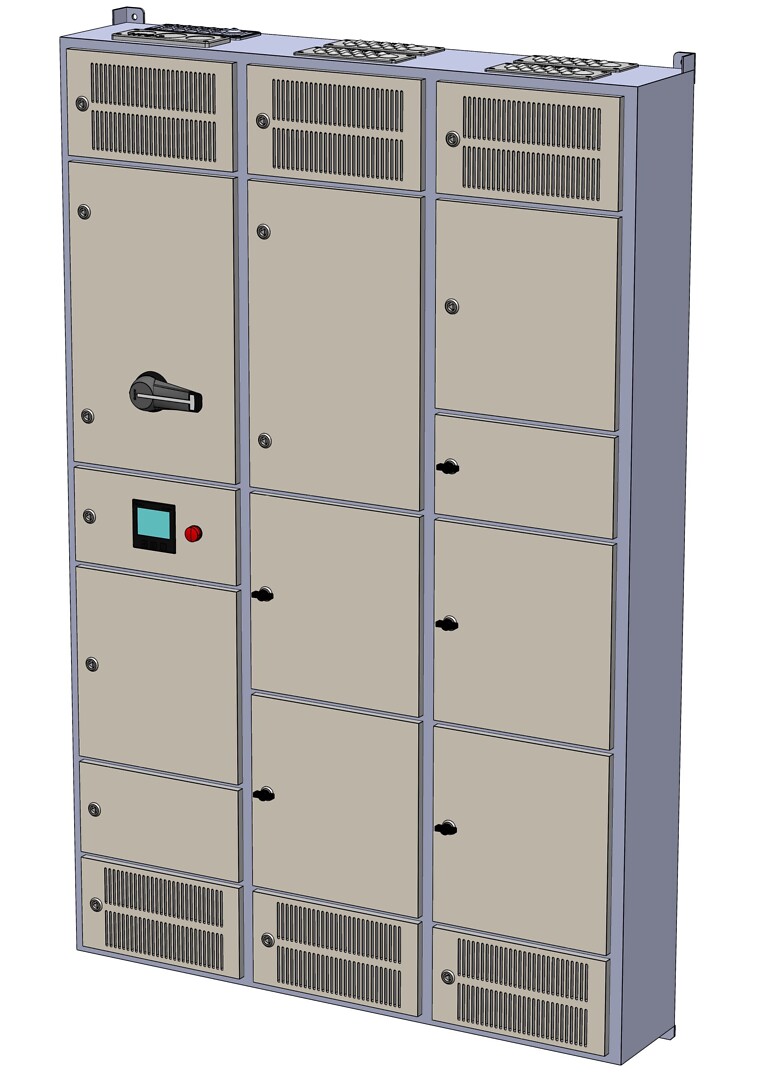

La­taus­kes­kuk­set sei­nä­asen­nus, läh­döt 16A vi­ka­vir­ta­suo­jat­tu

  • La­taus­kes­kus (ryh­mä­kes­kus), sei­nä­asen­nus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A.
  • Kat­kai­si­jan kuor­mi­tus­vir­ta va­lit­ta­vis­sa (0,63x / 0,8x / 1x).
  • Läh­döt 16A C-käy­rän 30mA vi­ka­vir­ta­joh­don­suo­ja­kat­kai­si­joi­l­la.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).

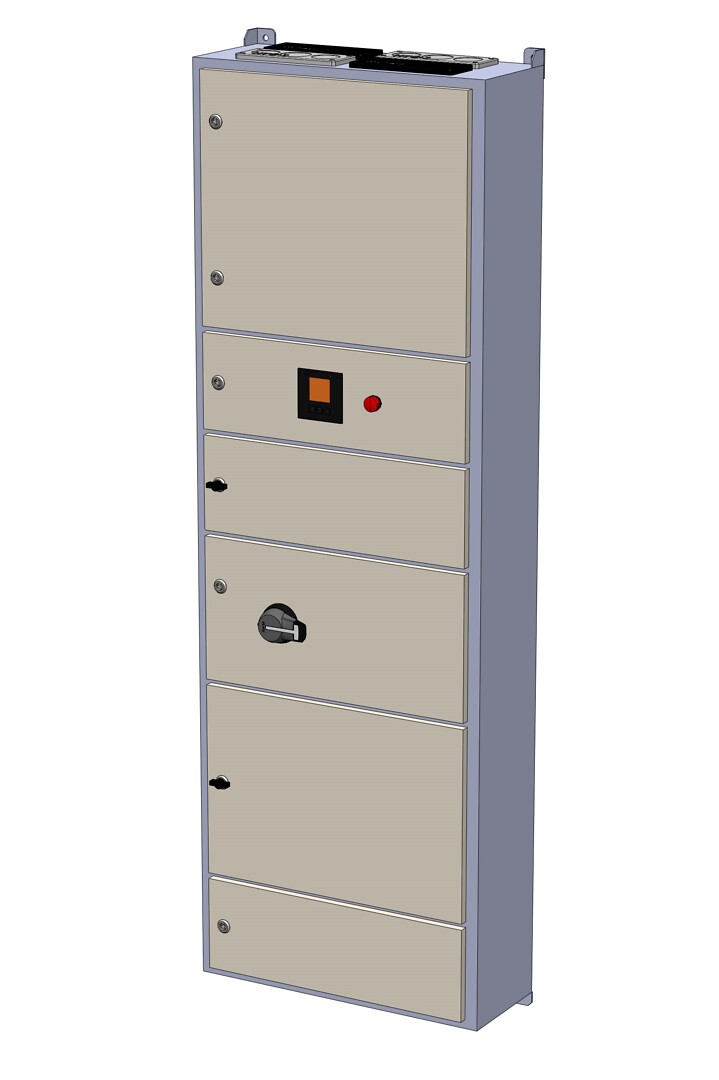

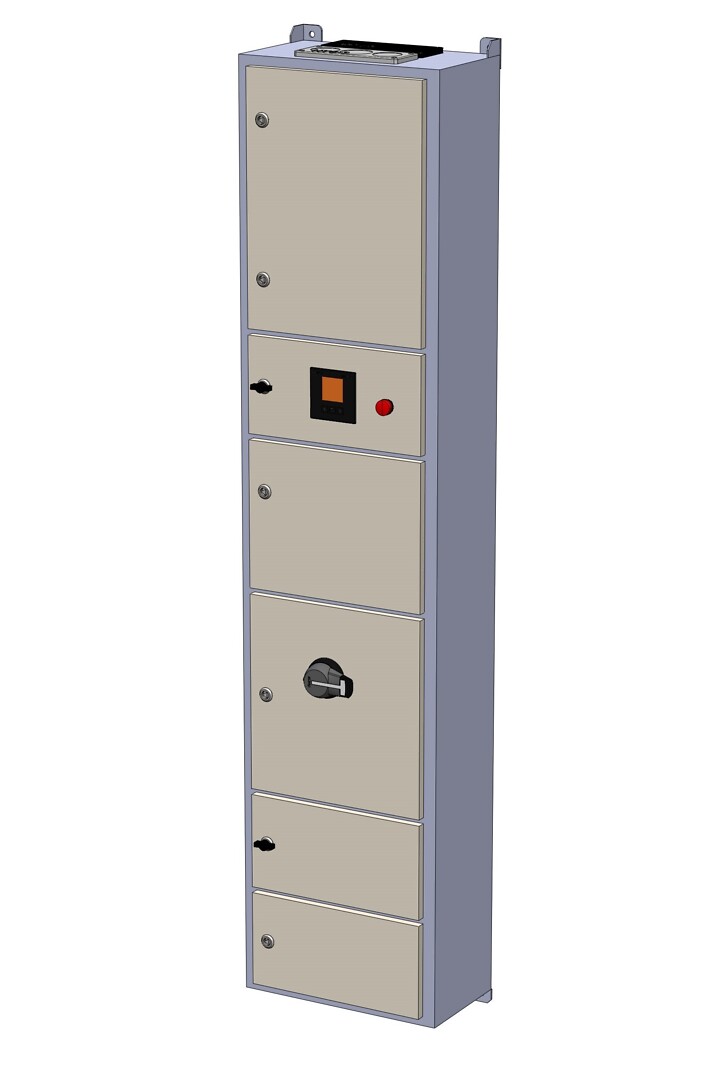

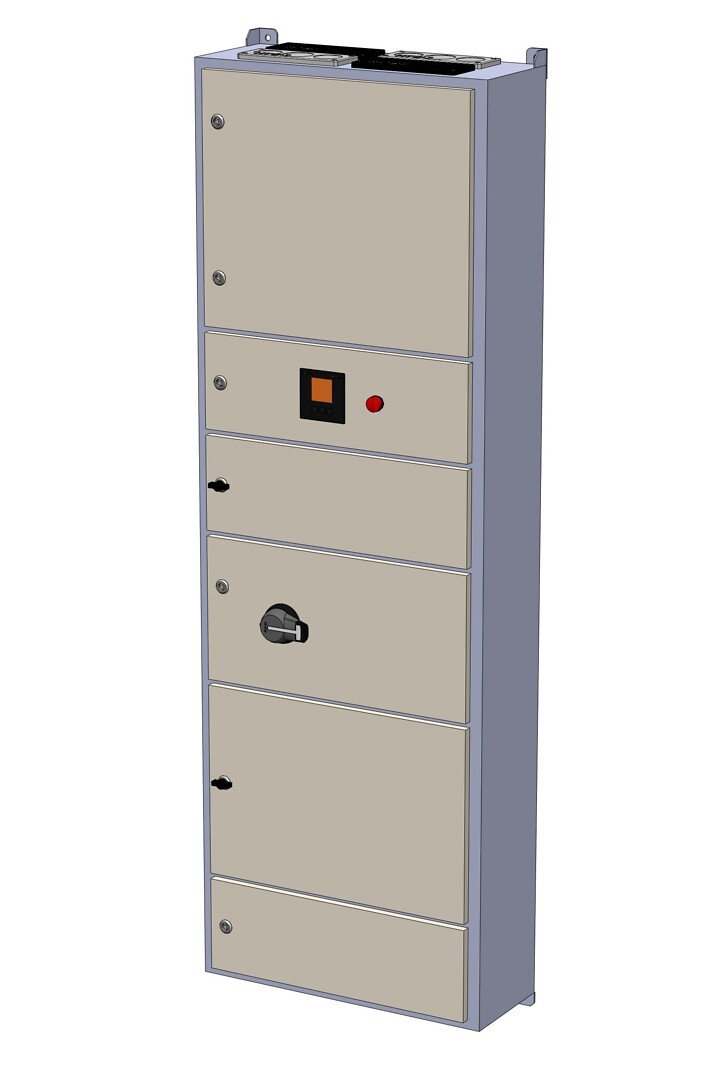

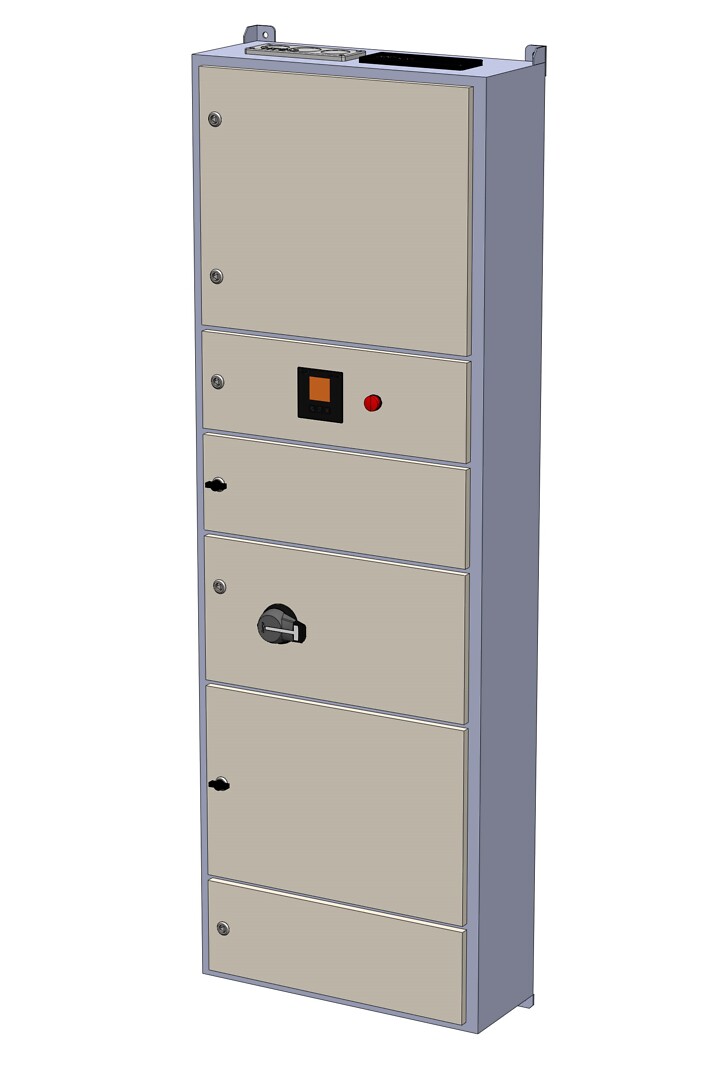

La­taus­kes­kuk­set sei­nä­asen­nus 1-kent­täi­set IP34, Ahma

  • kapea run­ko­ra­ken­ne mah­dol­lis­taa asen­nuk­sen ah­taam­piin asen­nus­ti­loi­hin
  • ko­te­lo ilman ti­la­va­raus­ta kuor­man­hal­lin­nal­le
  • joh­don­suo­ja­läh­döt ilman vi­ka­vir­ta­suo­jia

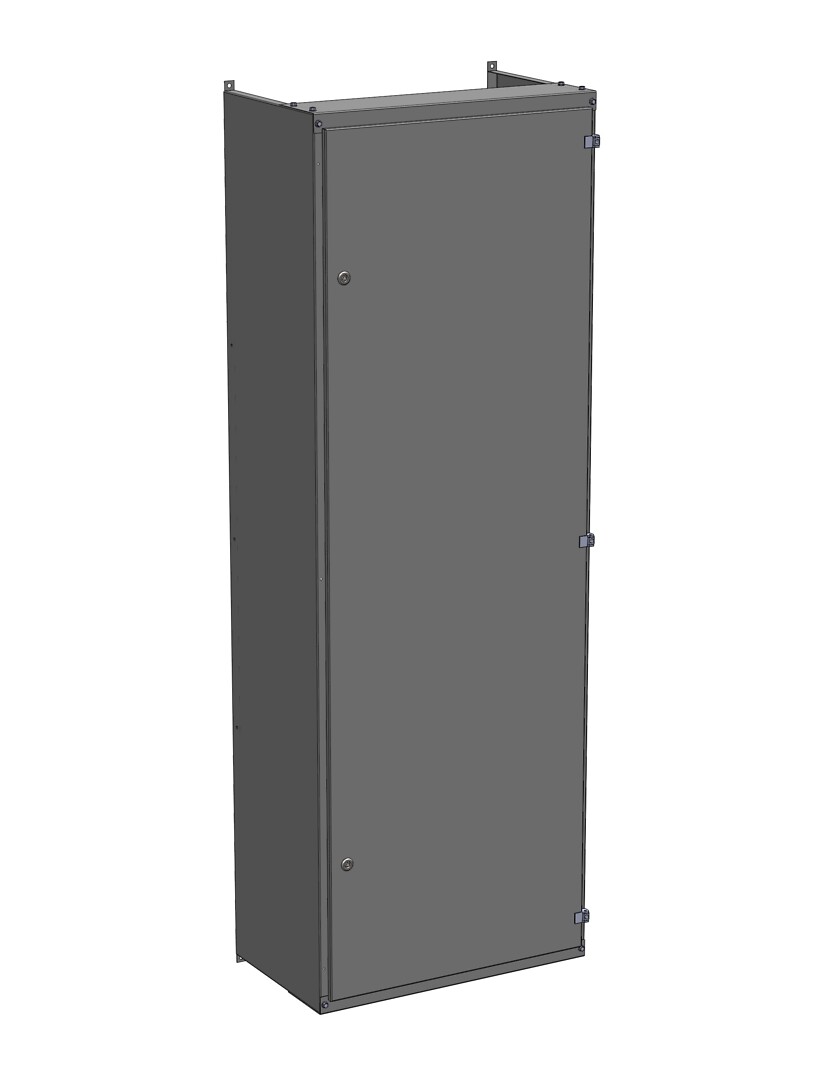

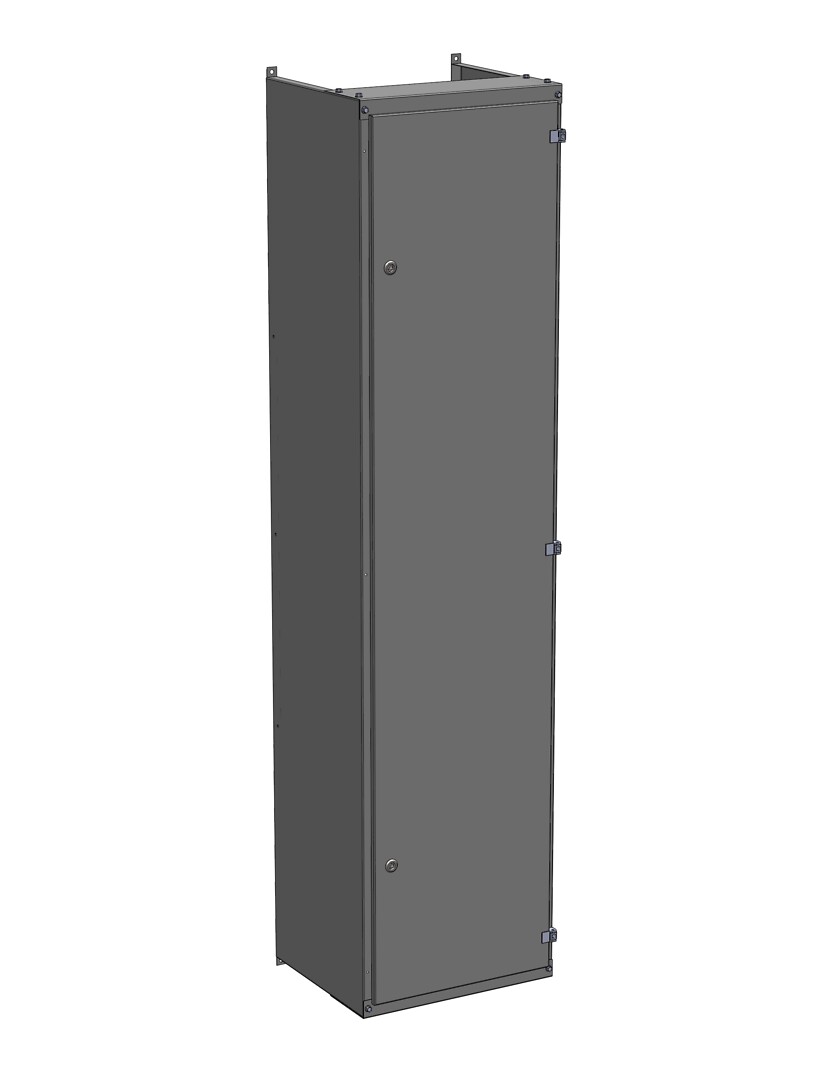

Suo­ja­ko­te­lot sei­nä­asen­tei­sil­le syöt­tö­kes­kuk­sil­le, Ahma
