La­taus­kes­kuk­set säh­kö­lai­tok­sen mit­tauk­sel­la (LKM)

Vakioidut latauskeskukset sisä- ja ulkokäyttöön sähkölaitoksen mittauksella

UTUn vakioidut sähköautojen latausasemien syöttökeskukset helpottavat latauskentän suunnittelussa. Sähköauton latauskeskukset on optimoitu latausasemien sähkönjakelun hallintaan. Vakioituja ratkaisuja mallistostamme löytyy sisä- ja ulkoasennuksiin, sähkölaitosmittauksella.

Helpota sähkösuunnittelua vakioiduilla latauskeskusratkaisuilla

Vakioitu sähköauton latauskeskus on suunniteltu helpottamaan kokonaisvaltaista kohteiden sähkösuunnittelua ja toteutusta. Ratkaisu lisää kustannustehokkuutta ja takaa kohtuullisen toimitusnopeuden, niin uudisrakentamisessa kuin saneerauskohteissa. UTUn valikoimasta löydät sähköautojen lataamiseen soveltuvat jakokeskukset. Näitä UTU-keskuksia on saatavilla vakioituina malleina sekä isoon että pieneenkin tarpeeseen. Latauskeskukset on optimoitu latausasemien sähkönjakelun hallintaan, ja ne pohjautuvat vankkaan sertifioituun (SGS Fimko) Ahma keskusrakenteeseen.

Tekniset ominaisuudet

  • Sisä- ja ulkokäyttöön
  • Keskuksen rakenne UTU Ahma (vankkarakenteinen kotelokeskus)
  • Kotelointiluokka IP31 (IP34 suojakaapilla varustettuna)
  • Keskuksen kansien väri RAL 1013
  • Suojakaapin väri RAL 7024
  • Pääkytkimenä kompaktikatkaisija aukiohjauskelalla (hätä-seis- ohjattavuus)
  • Keskuksissa kenttäkohtainen tuuletus ja lämpö-hätä-seis-toiminto
  • Lähtökomponenteissa tuuletusvälit
  • Valmius dynaamiseen lämpenemänhallintaan (eTolppa-ratkaisu)
  • Kannet saranoituja kolmiosalvalla
  • Kannessa vakiona verkkoanalysaattori ModBus-tiedonsiirrolla
  • Varaus yliaaltosuodatukselle verkon harmonisia yliaaltoja varten
  • Nimellisvirta vaihtoehdot 125A, 160A, 250A ja 400A
  • Kompaktikatkaisijan maksimi kuormitusvirta valittavissa 3-portaisesti (0,63x / 0,8x / 1x)
  • Kaikissa keskuksissa varauksena laitetila kuormanhallinnan laitteille
  • Lähdöt toteutettu Hagerin laadukkailla komponenteilla (johdonsuojakatkaisijat / yhdistelmäsuojat)
  • Lähtöjen koko 16, 20, 32, 40, tai 63A (16, 20 ja 32A saatavilla vikavirtasuojattuna)
  • Varalähtötilassa 3kpl C10 + 2kpl C16 (1-nap.)
  • Verkkoyhtiön mittaripaikka, syötössä kahvavarokkeet ja sinetöintimahdollisuus
  • 125A ja 160A malleissa verkkoyhtiön mittaus voidaan vaihtaa suorasta (63A) epäsuoraksi (/5A)
  • Vakiona ylijännitesuojaus

Avaa latauskeskuksien valintatyökalu

La­taus­kes­kuk­set sei­nä­asen­nus säh­kö­lai­tos­mit­tauk­sel­la, läh­döt 63A

  • La­taus­kes­kus (mit­taus­kes­kus), sei­nä­asen­nus.
  • Syö­tös­sä kah­va­su­lak­keet ja si­ne­töin­ti­mah­dol­li­suus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A / 400A.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).
  • 125A ja 160A kes­kuk­set to­teu­tet­tu suo­ral­la (63A) mit­tauk­sel­la, joka voi­daan vaih­taa (esim. te­hon­tar­peen kas­vaes­sa) epä­suo­rak­si mit­tauk­sek­si.
  • Läh­döt 63A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la

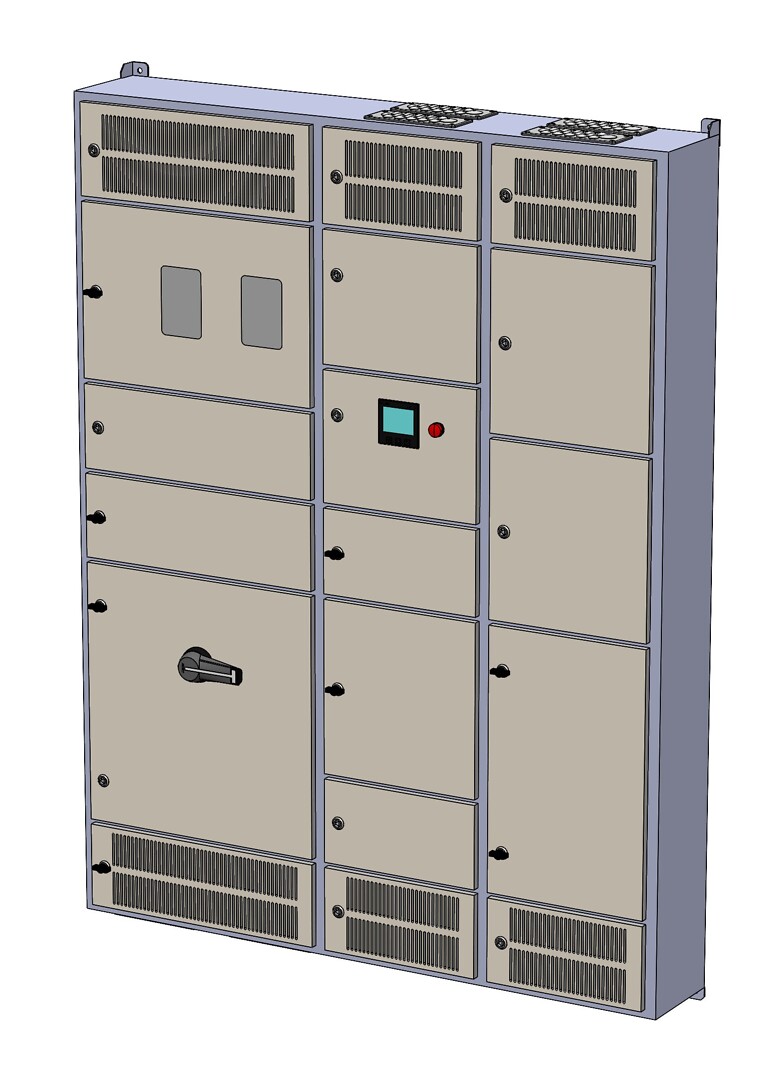

La­taus­kes­kuk­set sei­nä­asen­nus säh­kö­lai­tos­mit­tauk­sel­la, läh­döt 40A

  • La­taus­kes­kus (mit­taus­kes­kus), sei­nä­asen­nus.
  • Syö­tös­sä kah­va­su­lak­keet ja si­ne­töin­ti­mah­dol­li­suus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A / 400A.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).
  • 125A ja 160A kes­kuk­set to­teu­tet­tu suo­ral­la (63A) mit­tauk­sel­la, joka voi­daan vaih­taa (esim. te­hon­tar­peen kas­vaes­sa) epä­suo­rak­si mit­tauk­sek­si.
  • Läh­döt 40A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.

La­taus­kes­kuk­set sei­nä­asen­nus säh­kö­lai­tos­mit­tauk­sel­la, läh­döt 32A

  • La­taus­kes­kus (mit­taus­kes­kus), sei­nä­asen­nus.
  • Syö­tös­sä kah­va­su­lak­keet ja si­ne­töin­ti­mah­dol­li­suus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).
  • 125A ja 160A kes­kuk­set to­teu­tet­tu suo­ral­la (63A) mit­tauk­sel­la, joka voi­daan vaih­taa (esim. te­hon­tar­peen kas­vaes­sa) epä­suo­rak­si mit­tauk­sek­si.
  • Läh­döt 32A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.

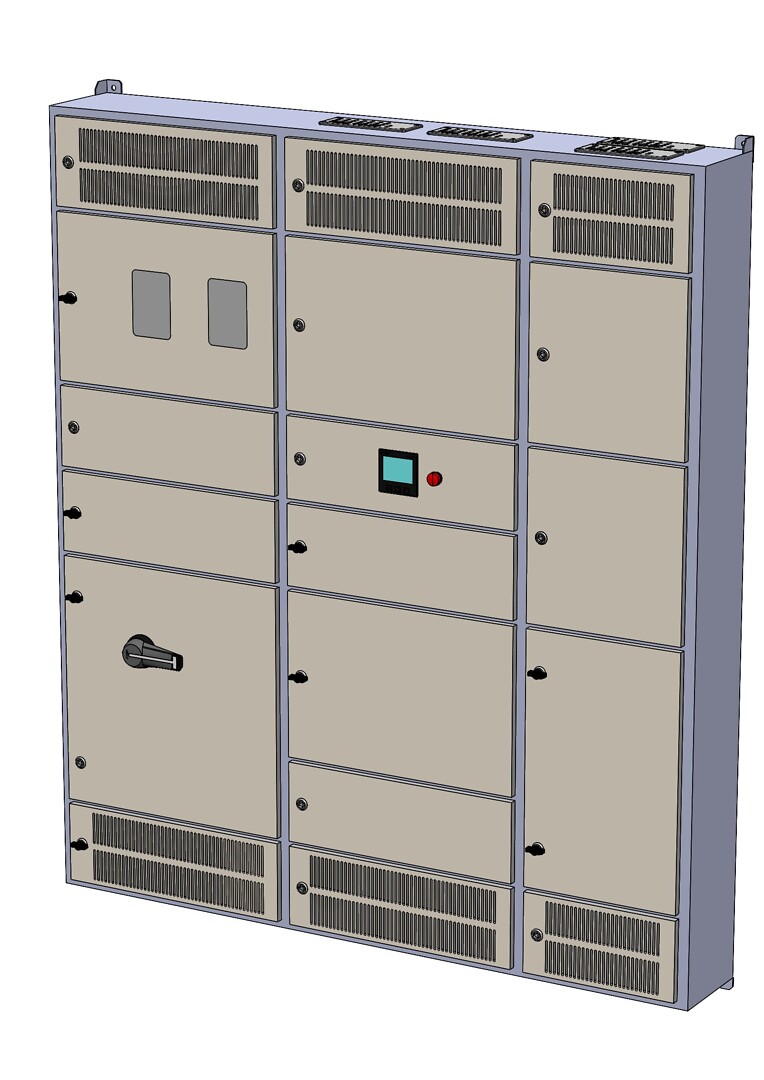

La­taus­kes­kuk­set sei­nä­asen­nus säh­kö­lai­tos­mit­tauk­sel­la, läh­döt 32A VVSK

  • La­taus­kes­kus (mit­taus­kes­kus), sei­nä­asen­nus.
  • Syö­tös­sä kah­va­su­lak­keet ja si­ne­töin­ti­mah­dol­li­suus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).
  • 125A ja 160A kes­kuk­set to­teu­tet­tu suo­ral­la (63A) mit­tauk­sel­la, joka voi­daan vaih­taa (esim. te­hon­tar­peen kas­vaes­sa) epä­suo­rak­si mit­tauk­sek­si.
  • Läh­döt 32A C-käy­rän 30mA vi­ka­vir­ta­joh­don­suo­ja­kat­kai­si­joi­l­la.

La­taus­kes­kuk­set sei­nä­asen­nus säh­kö­lai­tos­mit­tauk­sel­la, läh­döt 20A

  • La­taus­kes­kus (mit­taus­kes­kus), sei­nä­asen­nus.
  • Syö­tös­sä kah­va­su­lak­keet ja si­ne­töin­ti­mah­dol­li­suus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).
  • 125A ja 160A kes­kuk­set to­teu­tet­tu suo­ral­la (63A) mit­tauk­sel­la, joka voi­daan vaih­taa (esim. te­hon­tar­peen kas­vaes­sa) epä­suo­rak­si mit­tauk­sek­si.
  • Läh­döt 20A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.

La­taus­kes­kuk­set sei­nä­asen­nus säh­kö­lai­tos­mit­tauk­sel­la, läh­döt 20A VVSK

  • La­taus­kes­kus (mit­taus­kes­kus), sei­nä­asen­nus.
  • Syö­tös­sä kah­va­su­lak­keet ja si­ne­töin­ti­mah­dol­li­suus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A / 250A.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).
  • 125A ja 160A kes­kuk­set to­teu­tet­tu suo­ral­la (63A) mit­tauk­sel­la, joka voi­daan vaih­taa (esim. te­hon­tar­peen kas­vaes­sa) epä­suo­rak­si mit­tauk­sek­si.
  • Läh­döt 20A C-käy­rän 30mA vi­ka­vir­ta­joh­don­suo­ja­kat­kai­si­joi­l­la.

La­taus­kes­kuk­set sei­nä­asen­nus säh­kö­lai­tos­mit­tauk­sel­la, läh­döt 16A

  • La­taus­kes­kus (mit­taus­kes­kus), sei­nä­asen­nus.
  • Syö­tös­sä kah­va­su­lak­keet ja si­ne­töin­ti­mah­dol­li­suus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).
  • Kes­kuk­set to­teu­tet­tu suo­ral­la (63A) mit­tauk­sel­la, joka voi­daan vaih­taa (esim. te­hon­tar­peen kas­vaes­sa) epä­suo­rak­si mit­tauk­sek­si.
  • Läh­döt 16A C-käy­rän joh­don­suo­ja­kat­kai­si­joil­la.

La­taus­kes­kuk­set sei­nä­asen­nus säh­kö­lai­tos­mit­tauk­sel­la, läh­döt 16A VVSK

  • La­taus­kes­kus (mit­taus­kes­kus), sei­nä­asen­nus.
  • Syö­tös­sä kah­va­su­lak­keet ja si­ne­töin­ti­mah­dol­li­suus.
  • Ni­mel­lis­vir­ta vaih­toeh­dot 125A / 160A.
  • Ko­te­loin­ti­luok­ka IP31 (IP34 suo­jao­vel­la va­rus­tet­tu­na).
  • Kes­kuk­set to­teu­tet­tu suo­ral­la (63A) mit­tauk­sel­la, joka voi­daan vaih­taa (esim. te­hon­tar­peen kas­vaes­sa) epä­suo­rak­si mit­tauk­sek­si.
  • Läh­döt 16A C-käy­rän 30mA vi­ka­vir­ta­joh­don­suo­ja­kat­kai­si­joi­l­la.

Suo­ja­ko­te­lot sei­nä­asen­tei­sil­le syöt­tö­kes­kuk­sil­le, Ahma
