Ryhmäkeskus IP30 bulldog

Pinta- ja uppoasennukseen soveltuva omakotitalojen ja muiden pienkiinteistöjen kuivan tilan ryhmäkeskus SLY-kytkennällä tai ilman. Sähkökeskuksissa on otettu huomioon kasvavat IT-tarpeet kohteissa. Keskus voidaan varustaa kiinteällä dataosalla tai jälkiasennettavilla data-koteloilla. Data-koteloilla voidaan helposti tehdä tarvittavat laajennukset tai päivittää IT-tarpeet ajantasalle esim. saneerauskohteessa jälkikäteen. Automaatiojärjestelmien rakentamiseen voi hyödyntää tyhjiä keskuskoteloita, joita on kolmea eri kokoa.

Mallisto kattaa sähkökeskukset 50A ja 63A:n nimellisvirroille.

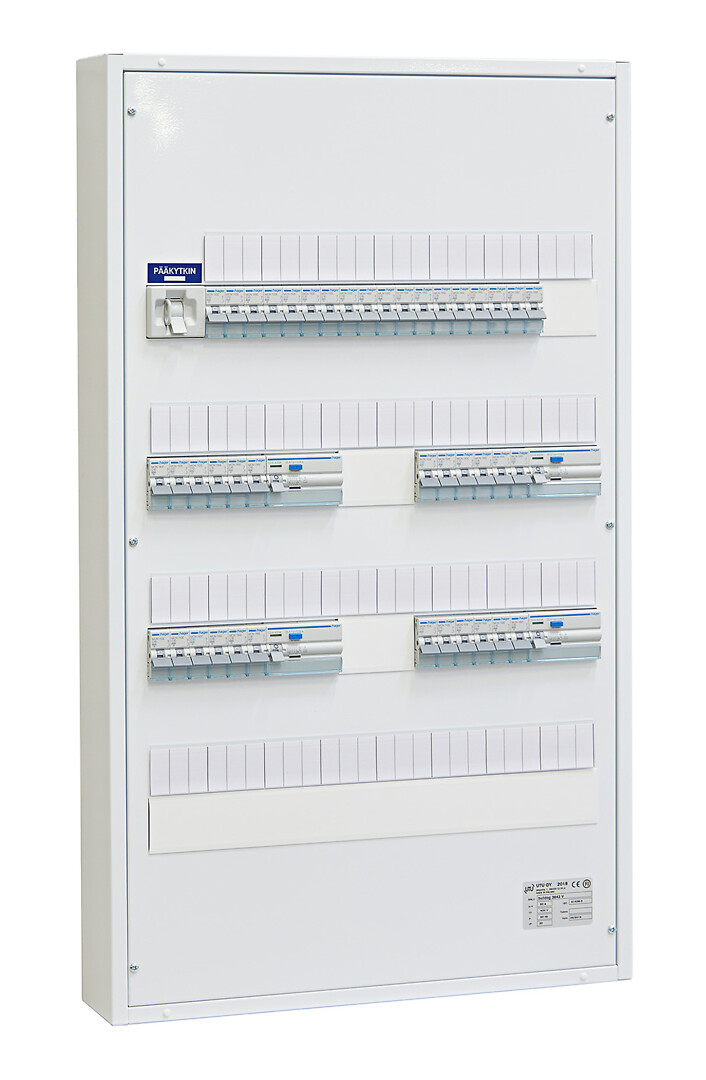

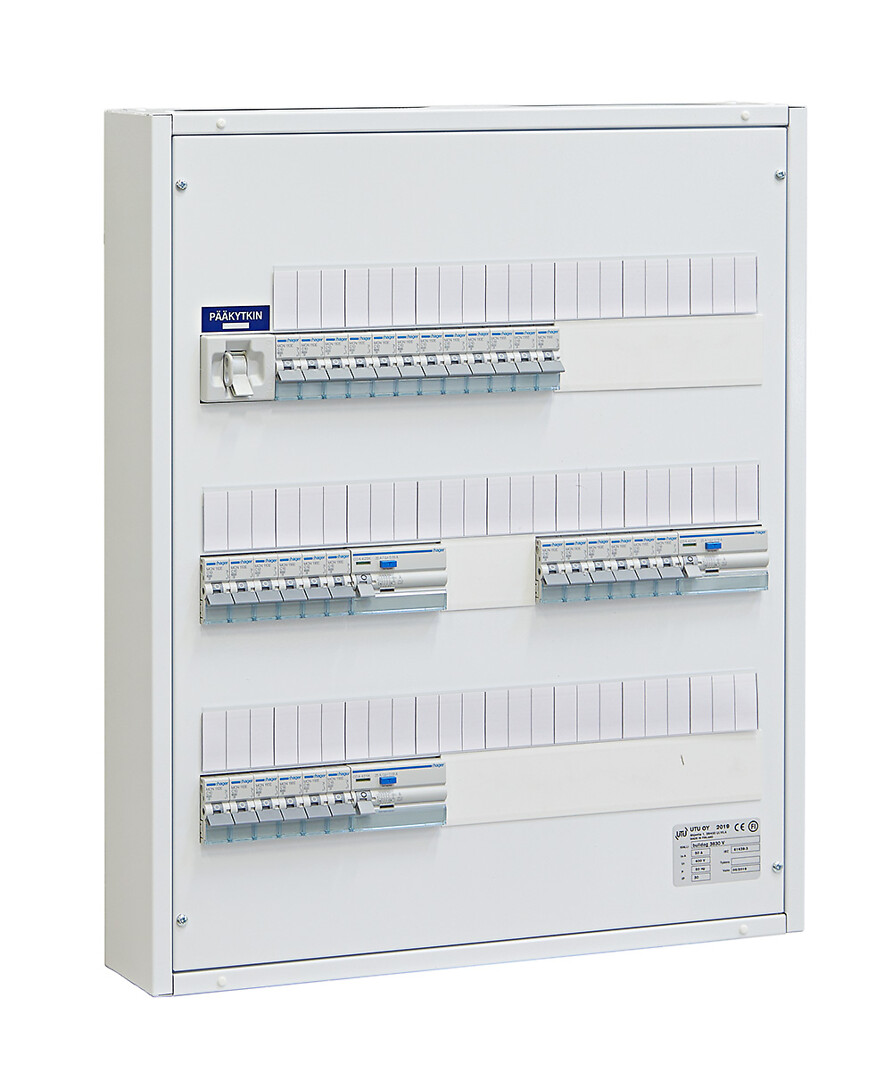

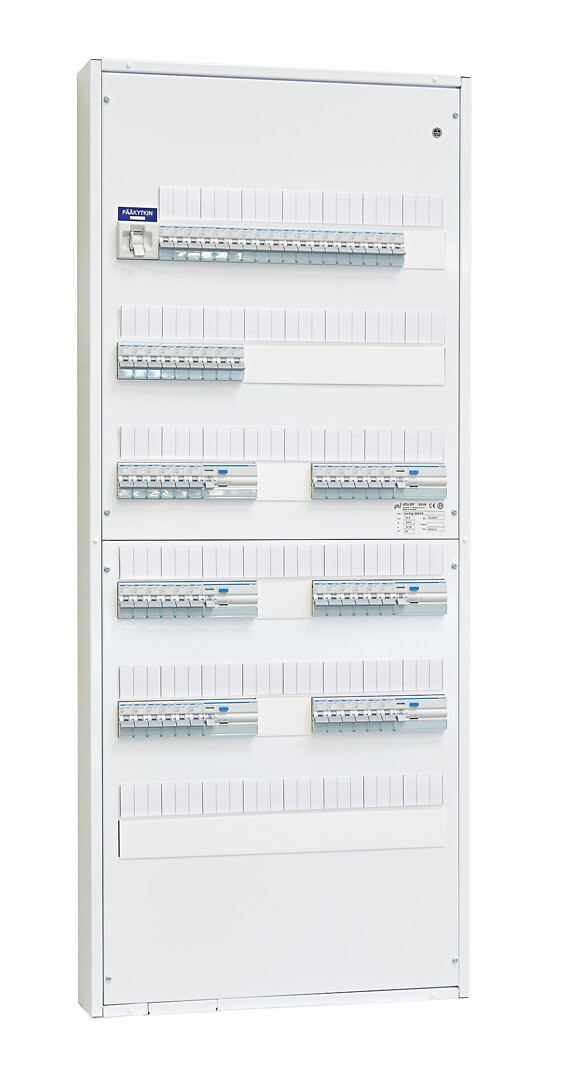

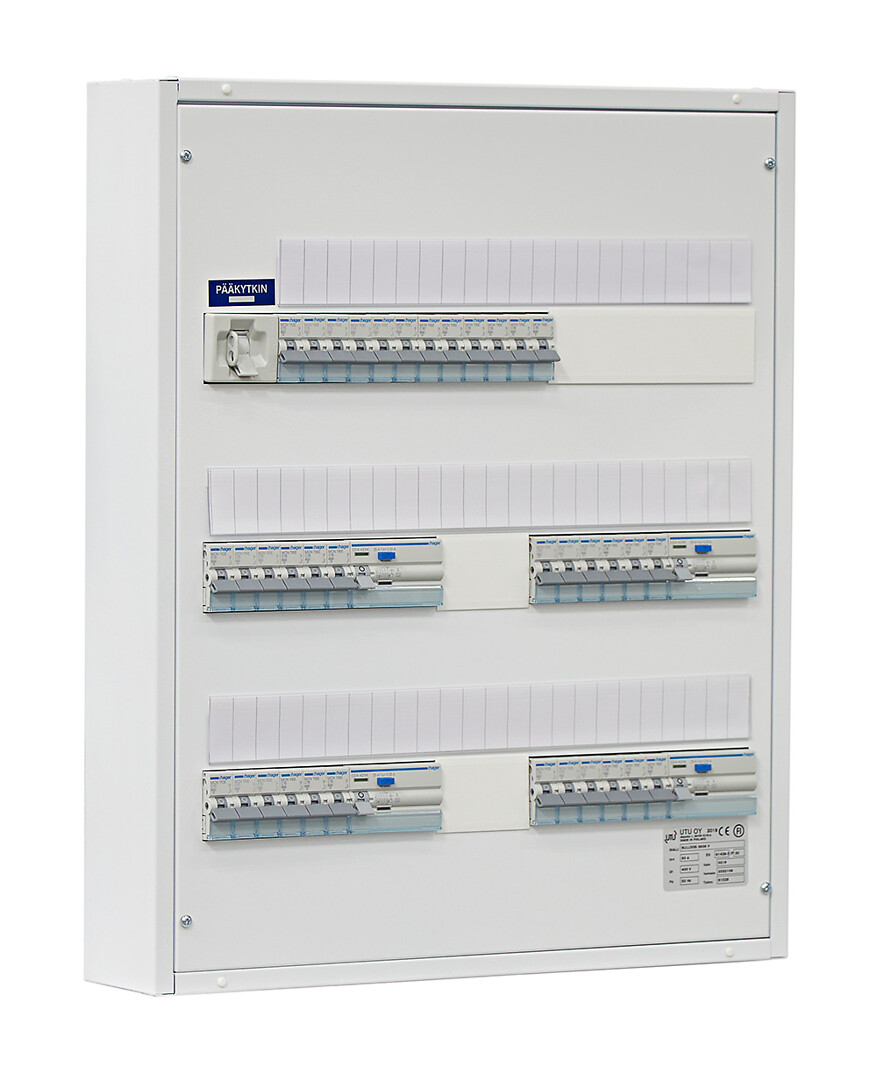

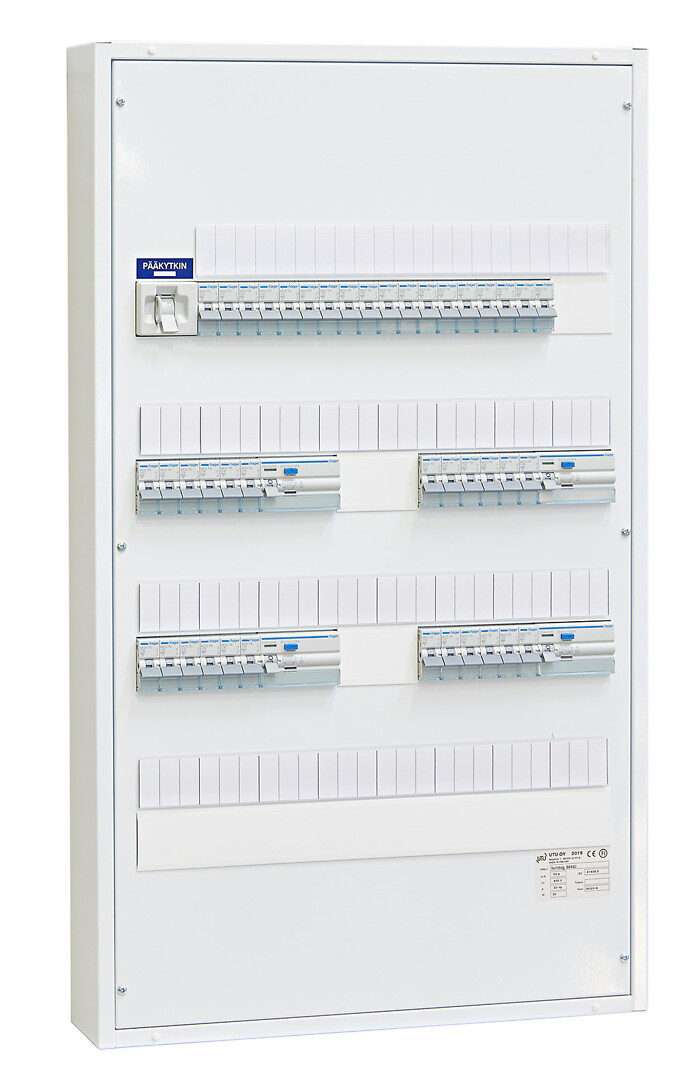

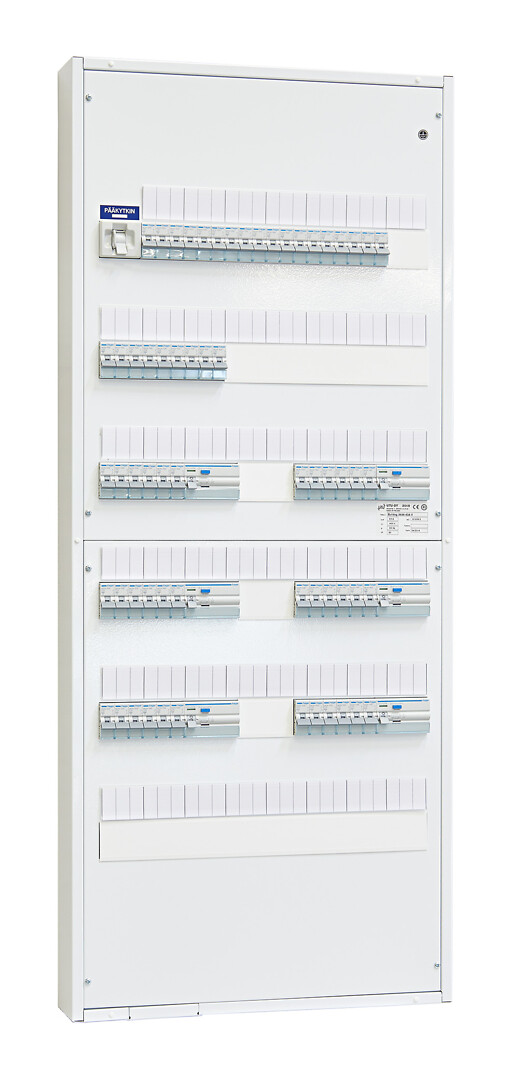

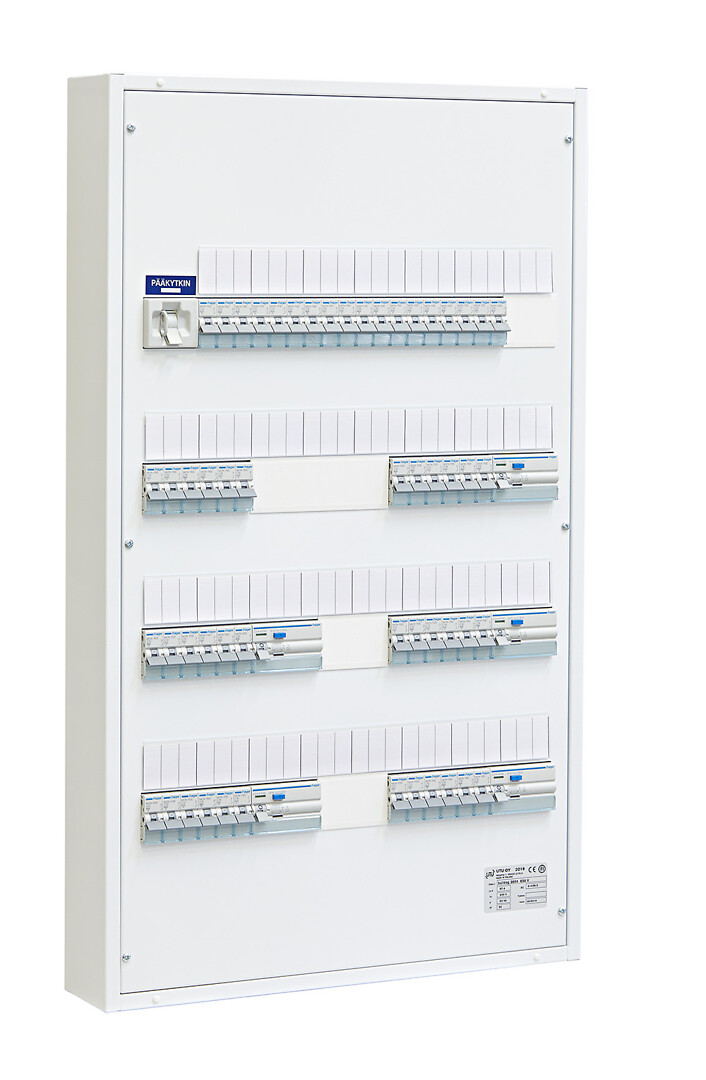

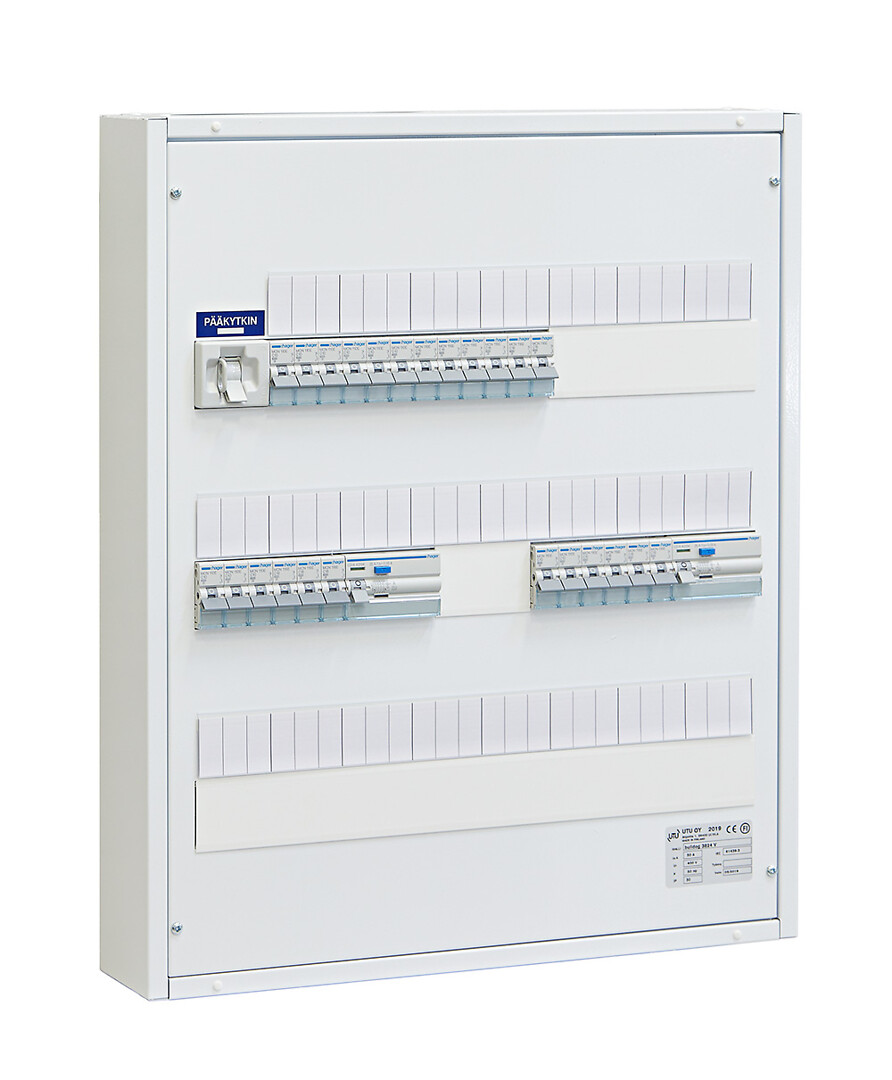

Ryhmäkeskukset IP30, bulldog

Pääkytkin 80 A
J =jousiliittimin 1.5 - 4 mm2 johtimille: johdonsuojakatkaisijat sekä N- ja PE-liittimet
V= Vikavirtasuojien perässä olevia ryhmiä on muutettu/lisätty

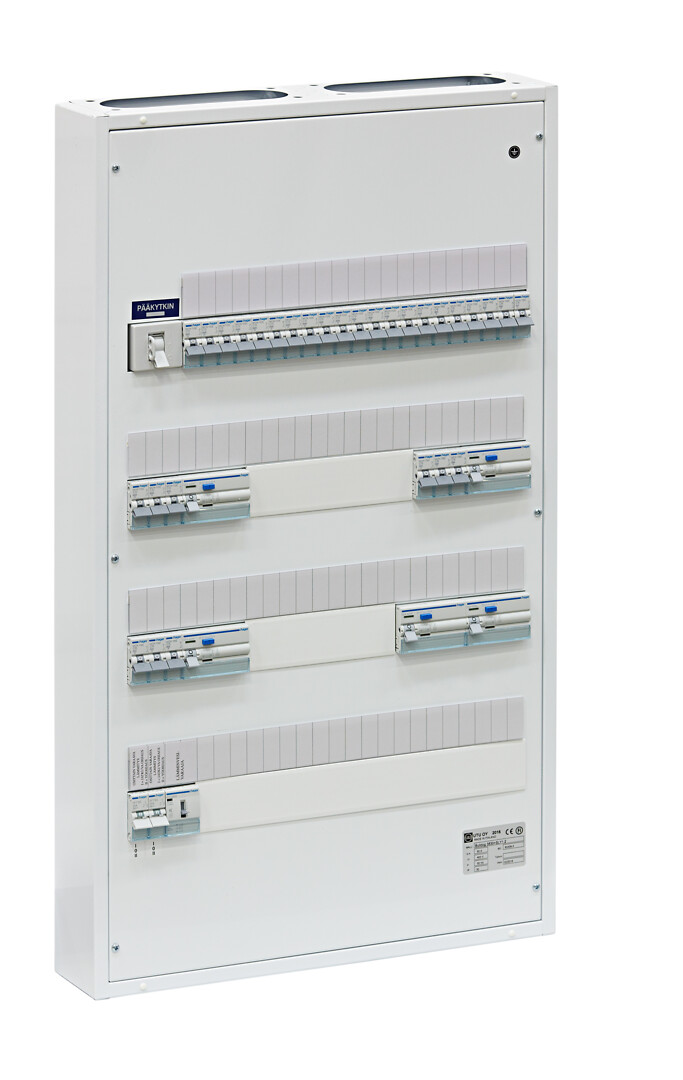

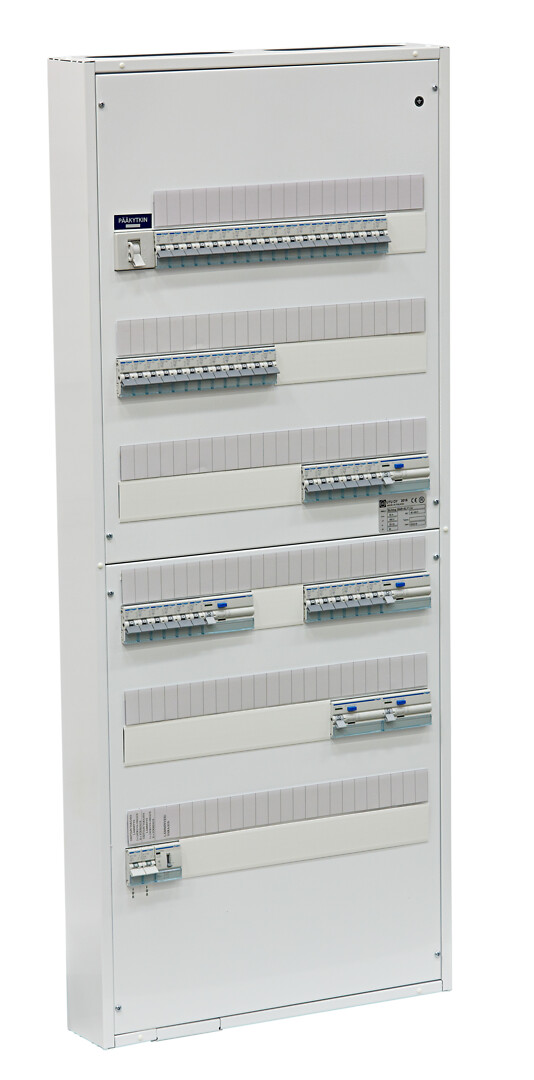

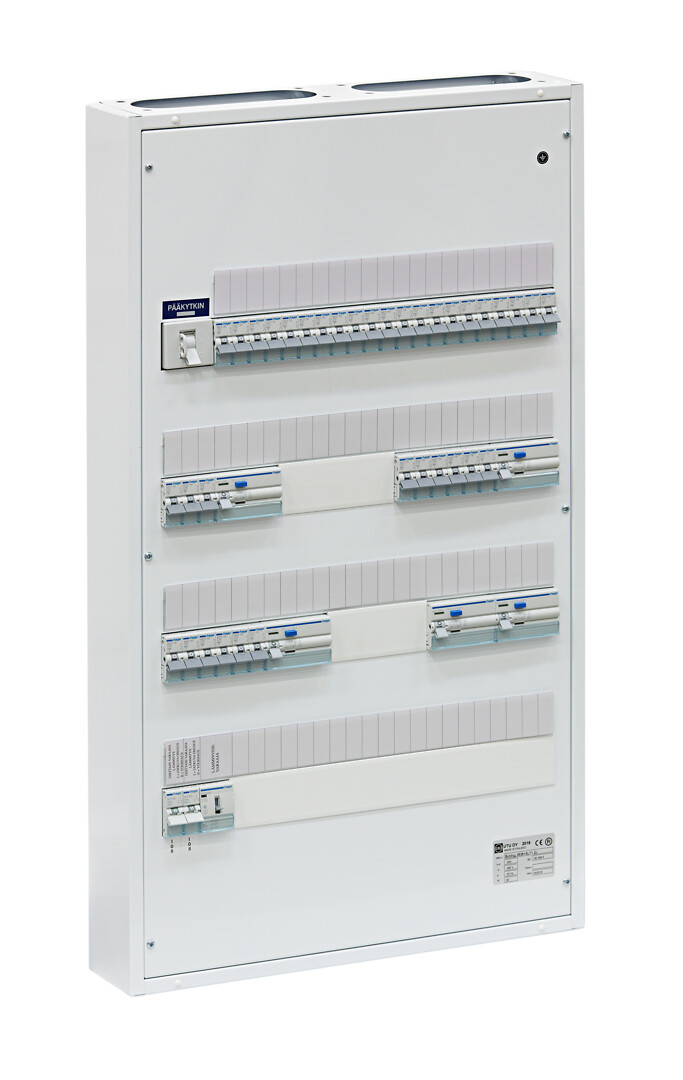

Ryhmäkeskukset SLY-kytkennällä IP30, bulldog

Pääkytkin 80 A
J =jousiliittimin 1.5 - 4 mm2 johtimille: johdonsuojakatkaisijat sekä N- ja PE-liittimet

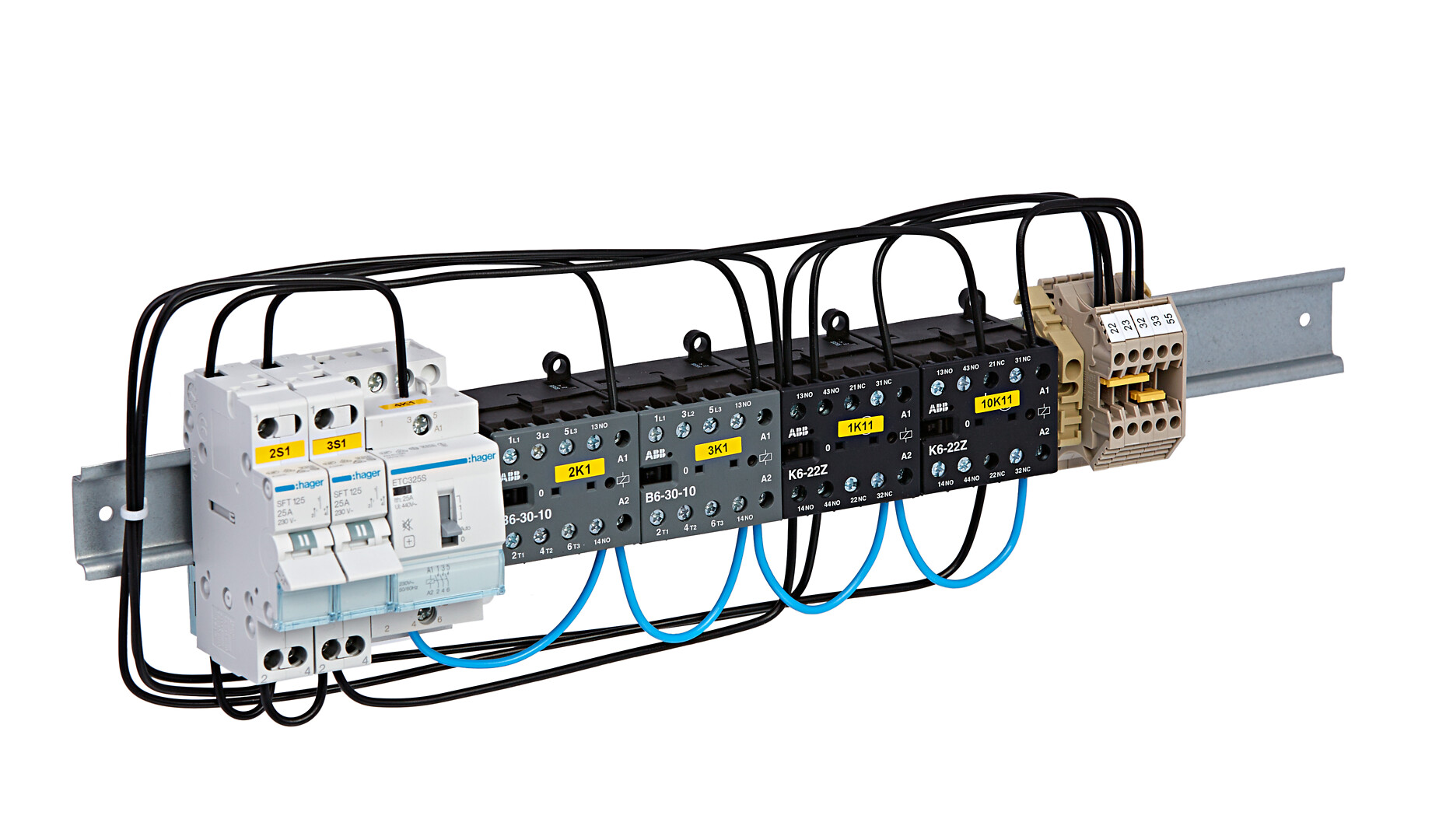

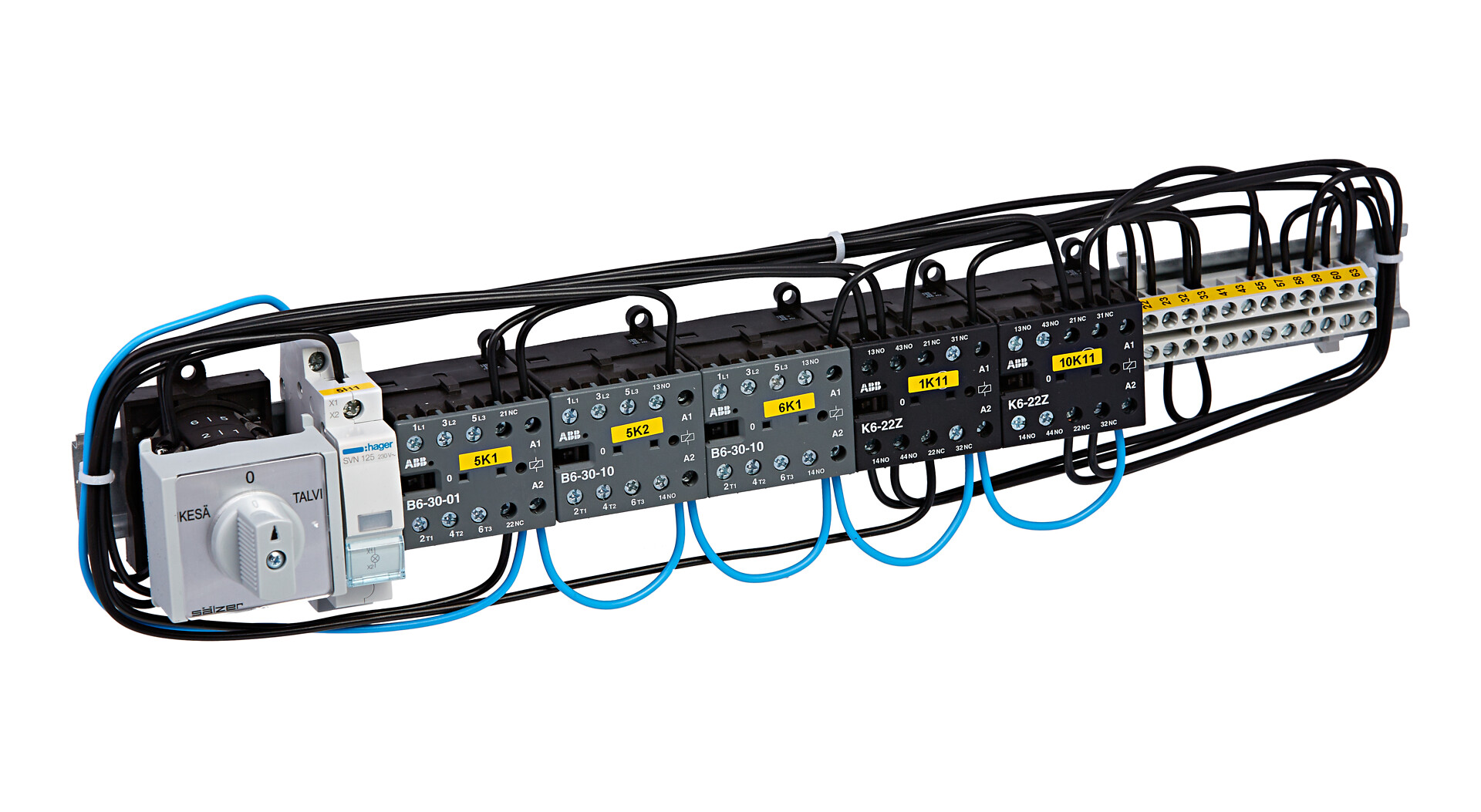

SLY1.2 -malleissa lämminvesivaraajan ohjaukseen tarkoitettu kontaktori ETC325S (3748014)

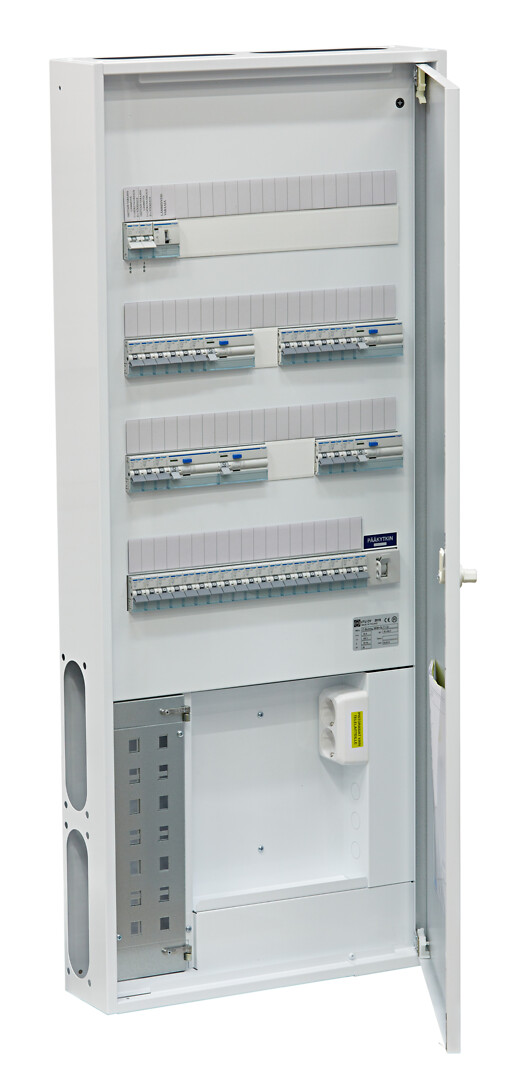

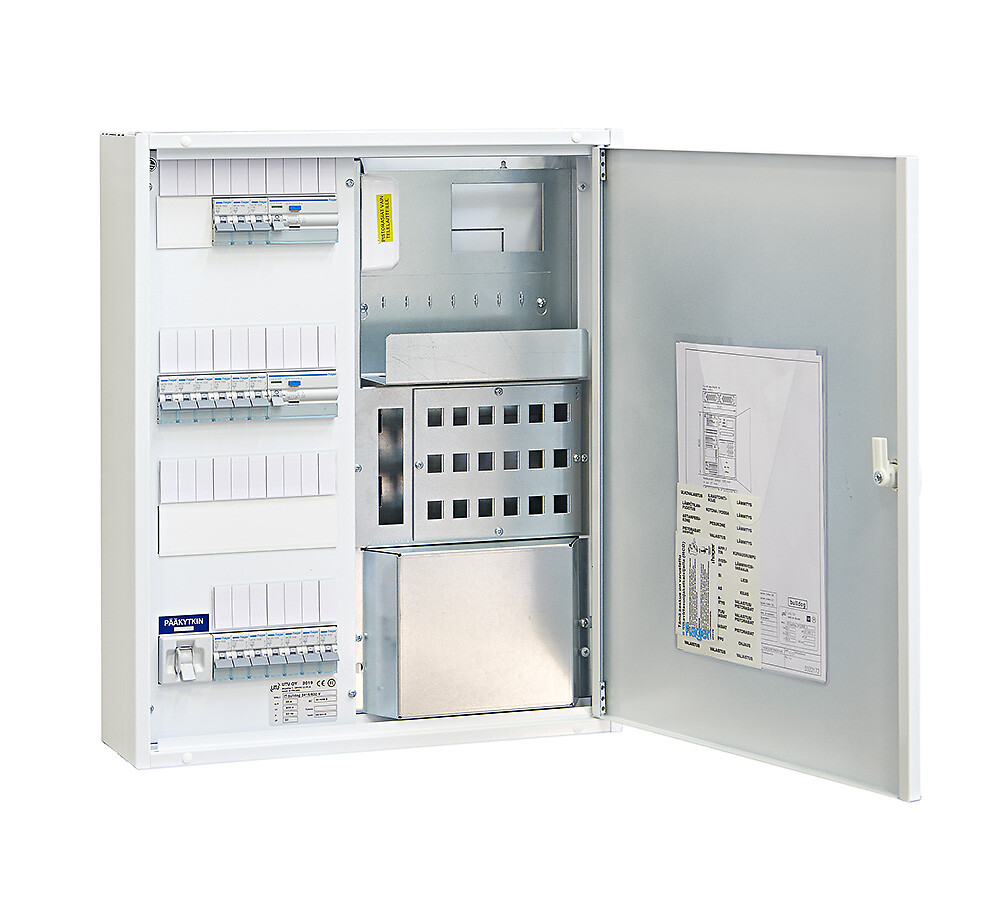

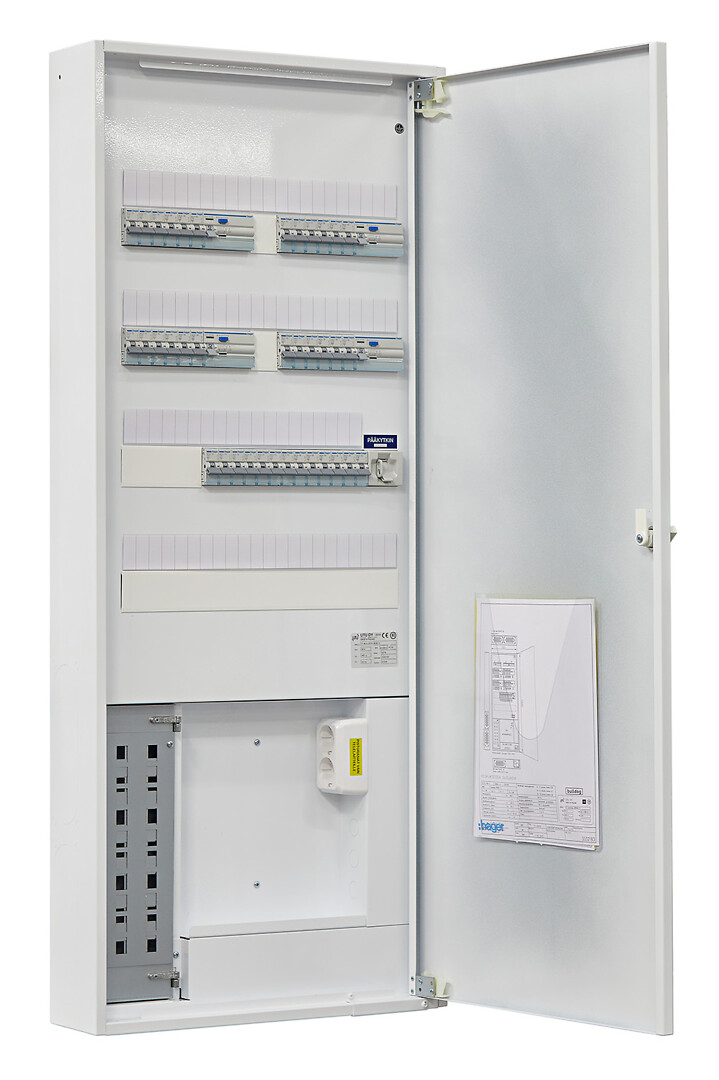

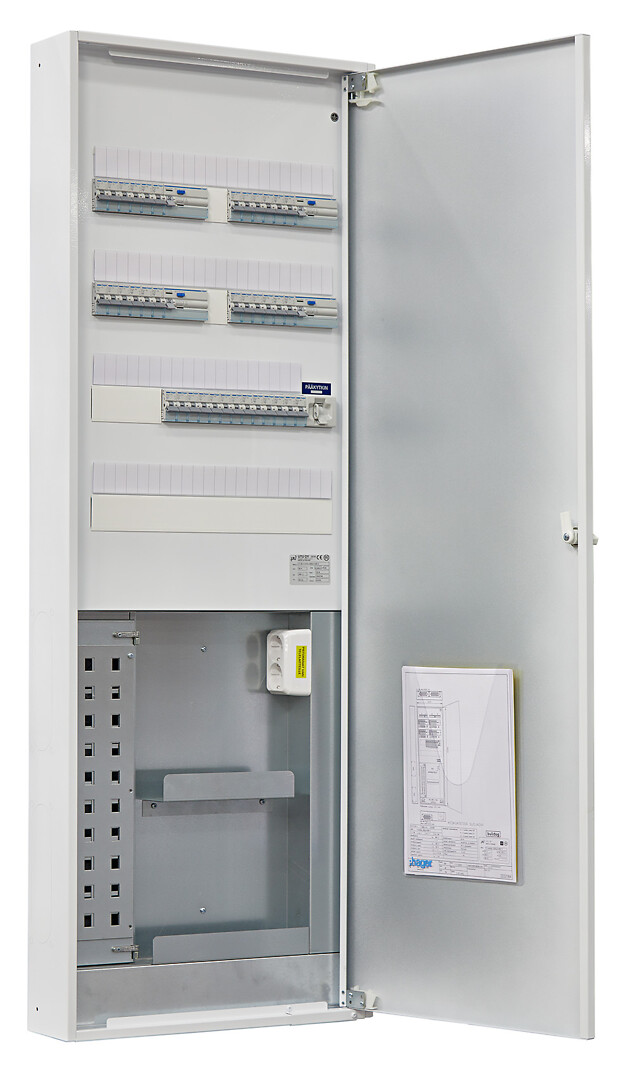

Dataryhmäkeskukset ovella IP30, bulldog

Pääkytkin mallista riippuen 40 A tai 80 A
J =jousiliittimin 1.5 - 4 mm2 johtimille: johdonsuojakatkaisijat sekä N- ja PE-liittimet
V= Vikavirtasuojien perässä olevia ryhmiä on muutettu/lisätty
Data-asennustila on varustettu 2-osainsella pistorasialla ja laitehyllyin 2 kpl
Data-asennustilassa on liitinlevyt SC tai LC -kuituliittimille ja RJ45-liittimille (Acatassi, Keystone ja AMP)

Data-asennuskotelo ovella IP30, bulldog/boxer

Varustettu 2-osaisella pistorasialla ja kahdella laitehyllyllä aktiivilaitteille
Potentiaalintasauskisko 35 m²
600 mm versiossa kiinteät päädyt joissa läpilyöntiaihiot, 850 mm versiossa mukana toimitetaan asennusvaiheessa kiinnitettävät erilliset päätylaipat
Koteloissa on liitinlevyt kuituliittimille LC/SC ja RJ45-liittimille (Actassi, Keystone, AMP)

Data-asennuskotelo 600

Tuotekoodi: IT-OSA600 Sähkönumero: 3315600

Data-asennuskotelo 850

Tuotekoodi: IT-OSA850 Sähkönumero: 3315697

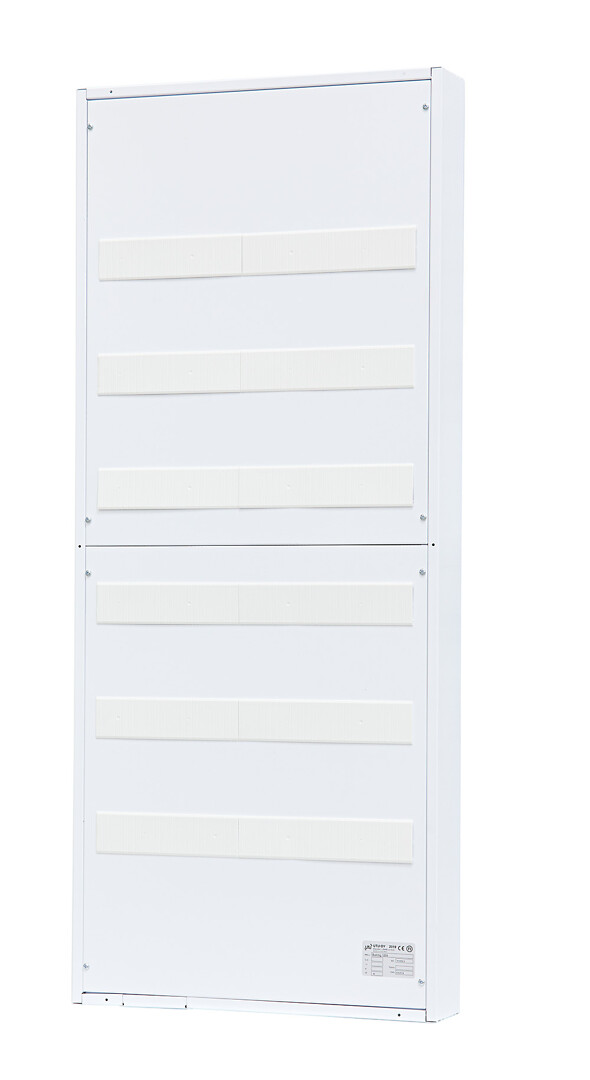

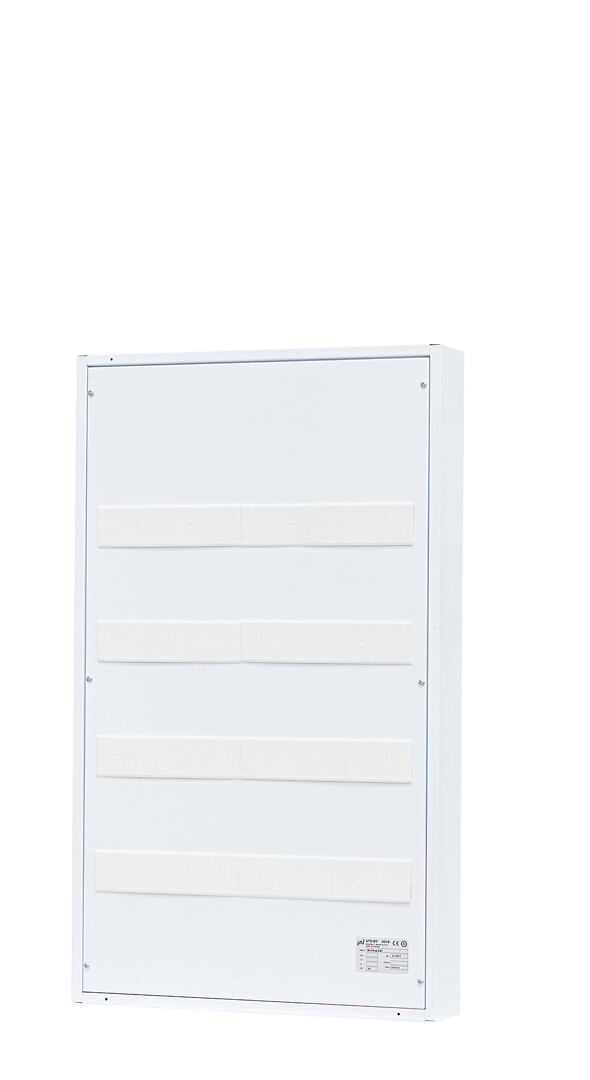

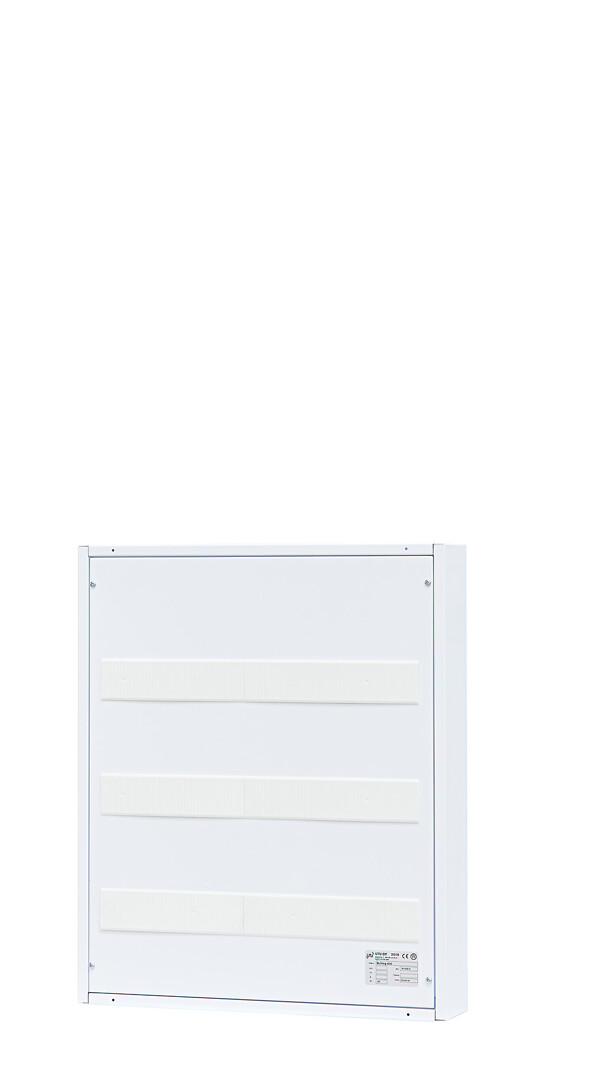

Tyhjät ryhmäkeskuskotelot IP30, teräs, bulldog

Käyttö esimerkiksi KNX tai muiden automaatiojärjestelmien komponenttien asennukseen.
Kotelot voidaan liittää yhteen bulldog-keskusten kanssa siistin keskuskokonaisuuden rakentamiseksi.
Kotelo on varustettu multilaipoin, N- ja PE-liittimin, moduulirivien DIN-peitelevyin, nimikointitaskuilla sekä kotelorungon maadoituksella
