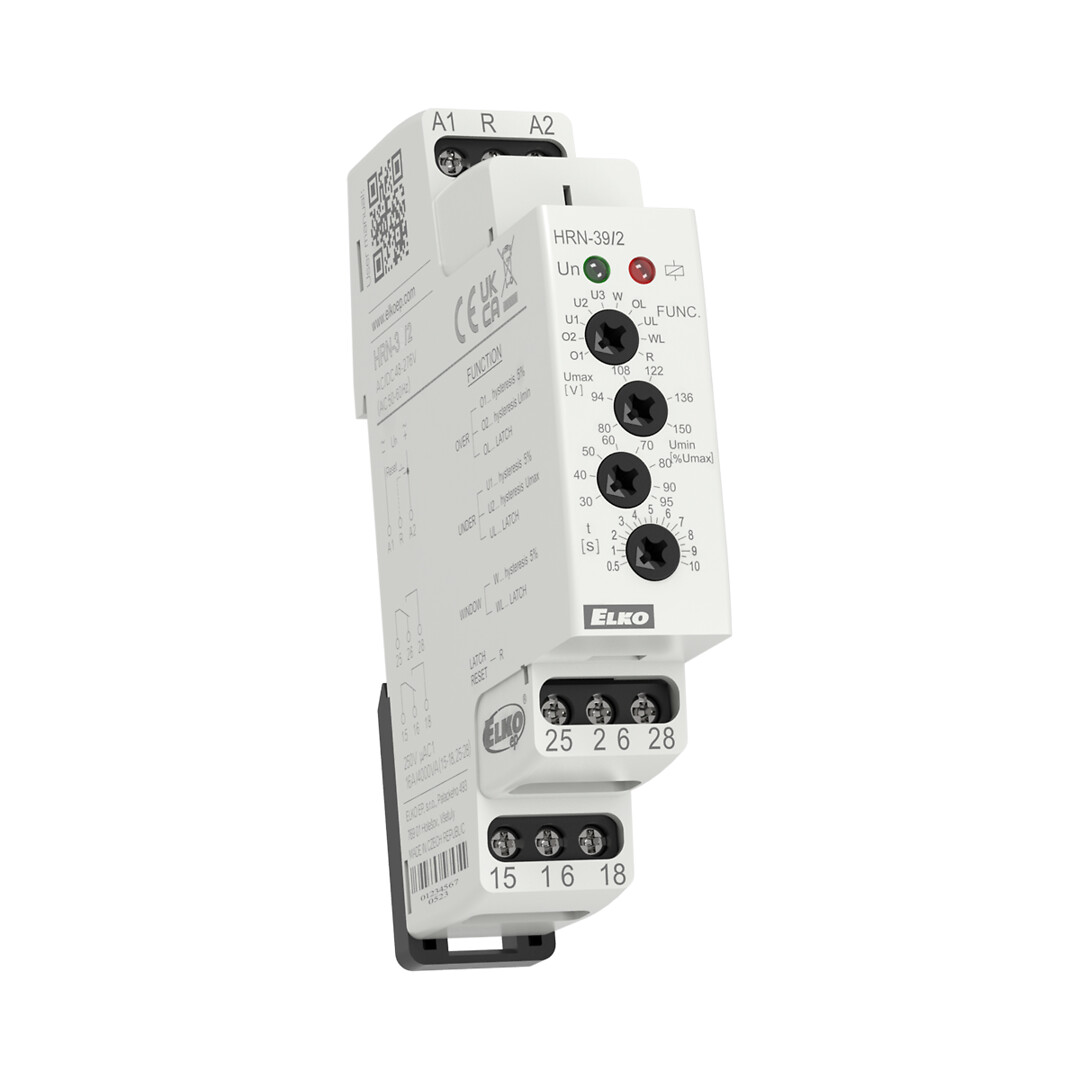

Elko EP 1vk 16A kaista 80-150 VAC/DC hyst. HRN-39-2

Name: 1vk 16A kaista 80-150 VAC/DC hyst.
Brand: Elko EP
SKU: 23909

Tuotekoodi: HRN-39-2

Sähkönumero: 2707292

Tuotemerkki: Elko EP

GTIN: 8595188184939

MonitoimiJännitteen valvontarele, AC/DC- jännitteiden valvontaan

valvotaan syöttöjännitettä
valittavissa 10 eri toimintoa potentiometrillä
Valvottavan jännitteen yläraja asetetaan potentiometrillä (Umax) ja laskee alle alle alarajan (Umin) valitun toiminnan mukaisesti
Umin arvo asetaan % Umax arvosta (30-95 %)
Säädettävä viive 0,5- 10 s lyhytaikaisten jännitepiikkien etc eliminoimiseksi
Vikatilan muistimahdollisuus (Latch)
Vikatilan muisti voidaan nollata ulkoisella ohjauksella (R) avulla
MIttaa jännitteen todellisen tehollisarvon (TRUE RMS)

Tekniset tiedot:

Syöttöjännite: 24-150 V AC/DC
Umax: 80- 150 VAC/DC
Umin: 30-95 % Umax
Kosketin: 2 x vaihtokosketin 16 A
Katkaisukyky 4000 VA/AC1, 384 W/DC1
Katkaisujännite: 250V AC ja 24V DC
Leveys 1-mod

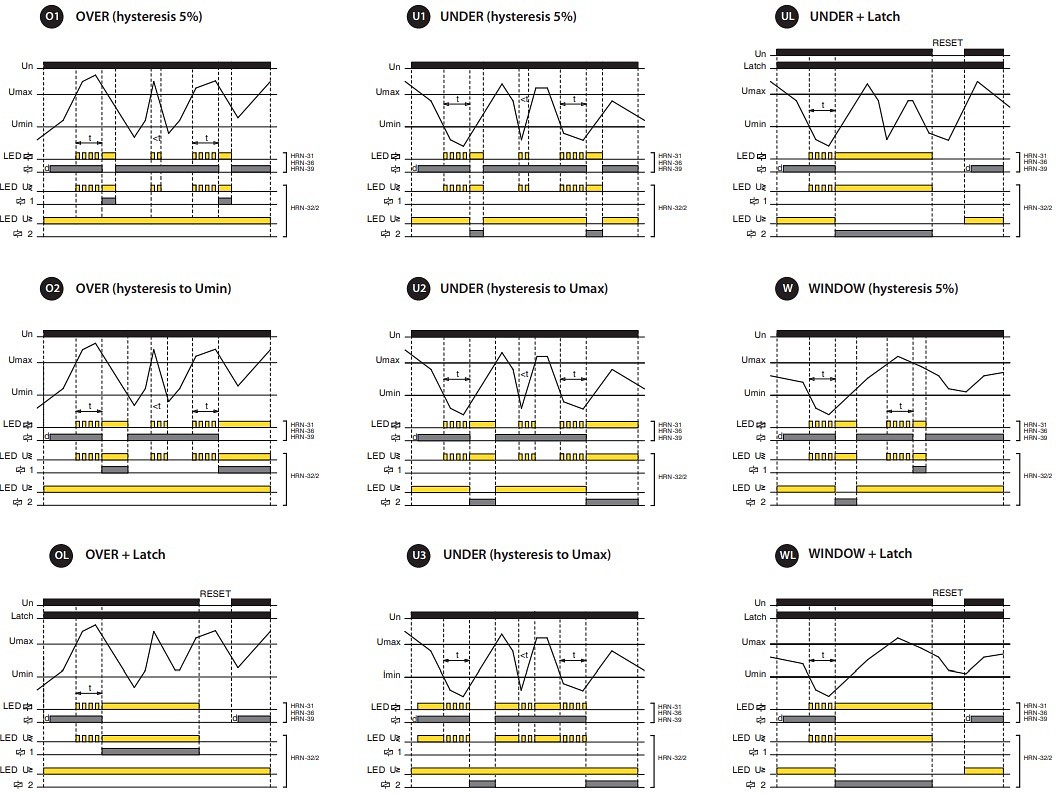

Toiminnot, valittavissa 8 eri toimintoa etupaneelissa olevan potentiometrin avulla

OVER-tila

Jos valvottavan jännitteen arvo on alempi kuin asetettu ylempi taso "Umax", lähtökontakti sulkeutuu. Jos "Umax" ylittyy, lähtökontakti avautuu asetetun viiveen jälkeen (vikatila). Jos jännite putoaa alle kiinteän hystereesin (O1-toiminto) tai asetetun alemman tason "Umin" (O2-toiminto), lähtökontakti sulkeutuu uudelleen. Jos OL-toiminto (YOVER+ Latch) on valittu, kun ylempi jännitetaso "Umax" ylittyy, lähtökontakti pysyy avoimena, vaikka jännite palaisi vikatilasta.

UNDER-tila

Jos valvottavan jännitteen arvo on suurempi kuin asetettu alempi taso "Umin", lähtökontakti sulkeutuu.Kun jännite putoaa alle "Umin", lähtökontakti avautuu asetetun viiveen (vikatila) jälkeen. Jos jännite ylittää kiinteän hystereesin (toiminto U1) tai asetetun ylemmän tason "Umax" (toiminto U2, U3), lähtökontakti sulkeutuu uudelleen. Jos UL-toiminto (UNDER + Latch) on valittu, kun jännite putoaa alle alemman tason "Umin", lähtökontakti pysyy avoimena, vaikka palattaisiin vikatilasta.

WINDOW-tila

Jos valvottavan jännitteen arvo on alempi kuin ylempi taso "Umax" ja samalla korkeampi kuin alempi taso "Umin", lähtökontakti sulkeutuu. Jos "Umax" ylittyy tai laskee alle "Umin", lähtökontakti avautuu asetetun viiveen (vikatila) jälkeen.Vikatilasta palaamiseksi käytetään kiinteää hystereesiä.Jos WL-toiminto (WINDOW + Latch) on valittu, vikatila tallennetaan uudelleen muistiin, ja lähtökontakti pysyy avoimena, vaikka palattaisiin vikatilasta.

Vikamuistin nollaus voidaan tehdä kahdella tavalla:

Lyhytaikainen jännitteen keskeytys

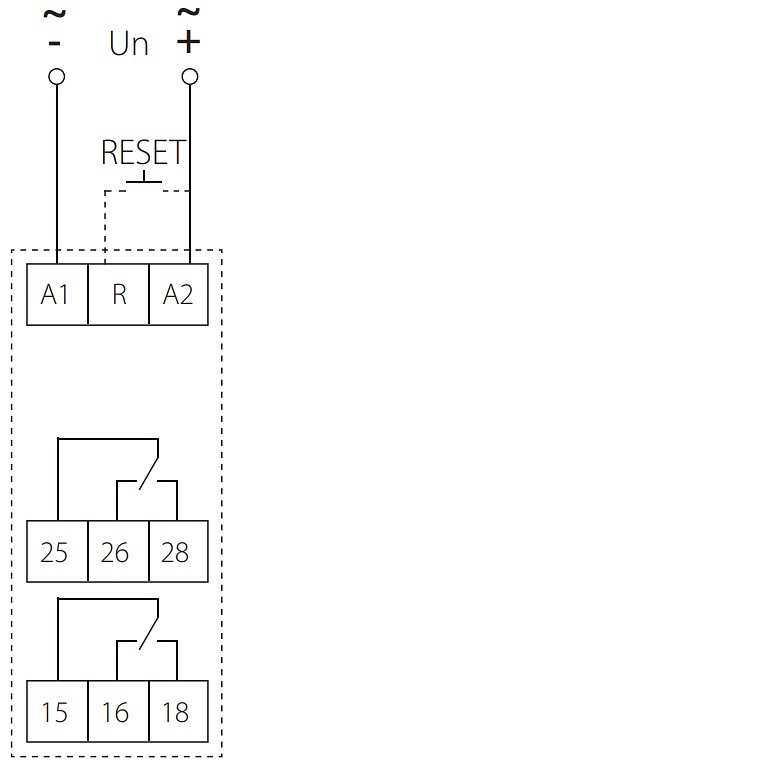

Ohjauspainikkeen (R) käyttö
Asettamalla toimintakytkin asentoon R (RESET) tai mikä tahansa toiminto ilman vikamuistia RESET-tila kestää 3 sekuntia, kun toimintakytkin siirretään R-asennosta toimintoon, jossa on vikamuisti (UL, OL, WL). Tätä viivettä ei tapahdu siirryttäessä muihin toimintoihin R-asennosta.

Pituus (mm)	90
Leveys (mm)	17
Korkeus (mm)	64
Paino netto (kg)	0.06

Sähköisen liitännän tyyppi	vipuliitäntä
Irrotettavilla kiinnikkeillä	ei
Jännitearvo 1	48 V
Jännitearvo 1	276 V
Jännitemittauksen alue	AC
Yksivaihealijännitevalvonta	kyllä
Kolmivaihealijännitevalvonta	ei
Yksivaiheylijännitevalvonta	kyllä
Kolmivaiheylijännitevalvonta	ei
Yksivaihehystereesivalvonta	ei
Kolmivaihehystereesivalvonta	ei
DC-alijännitevalvonta	ei
DC-ylijännitevalvonta	ei
DC-jännitehystereesivalvonta	ei
Min. säädettävä vetohidastus kytkettäessä	0.5 s
Maksimi sallittu vetohidastus kytkettäessä	10 s
Maksimi sallittu päästöhidastus	10 s
Vaihtokoskettimien lukumäärä	2
Leveys	17.6 mm
Korkeus	90 mm
Syvyys	64 mm
