Aktiivisuodatin AFQm-3WF-100C-480 3 johdin 100A

Tuotekoodi: R7MF2F

Sähkönumero: 5702006

Tuotemerkki: Circutor

GTIN: 8433059297688

Minimipakkaus: 1 kappale

Seinäasennettavat AFQm-monitasoiset aktiivisuodattimet

Seinäasennettavat AFQm-monitasoiset aktiivisuodattimet tarjoavat kattavimman ratkaisun sähkönlaatuongelmien ratkaisemiseen kolmivaiheisissa teollisuus-, kaupallisissa ja palveluasennuksissa, jotka johtuvat harmonisten yliaaltojen esiintymisestä ja loistehon kulutuksesta. Seuraavat ominaisuudet ja toiminnot on toteutettu:

• Suodatusteho: 30 A, 75 A ja 100 A
• Pieni seinäasennettava kotelo, joka on helppo asentaa kompaktien mittojen ansiosta
• Saatavana sekä 3-johdin- (3W-malli) että 4-johdinjärjestelmille (4W-malli)
• Monijännitealue ja kaksoistaajuus (50/60 Hz)
• Harmonisten yliaaltojen vähentäminen jopa 50. harmoniseen asti (2 500 Hz)
• Suodatettavien harmonisten valinta suodatuksen maksimaalisen tehokkuuden saavuttamiseksi
• Loistehon kompensointi sekä induktiiviselle että kapasitiiviselle kuormalle
• Vaihevirran tasapainotus, neutraalivirran kulutuksen optimointi (vain 4W-malli)
• Jos tarvitaan suurempaa suodatuskapasiteettia, jopa 100 suodatinta voidaan kytkeä rinnakkain (kaikkien on oltava samaa 3- tai 4-johdinmallia).

Sovellukset

Nämä suodattimet ovat ihanteellinen ratkaisu asennuksiin, joissa on paljon yksivaiheisia ja kolmivaiheisia kuormia, jotka tuottavat harmonisia yliaaltoja, kuten tietokoneet, UPS-laitteet, valaistus, nostolaitteet ja ilmastointijärjestelmät, joissa on taajuusmuuttajat.

Niitä voidaan käyttää myös asennuksissa, joissa hyvä sähkönlaatu on välttämätöntä tuotannon tehokkuuden parantamiseksi ja järjestelmän sähkönsyötön jatkuvuuden turvaamiseksi.

Tarvitsetko lisätietoja tästä tuotteesta?

Jos sinulla on kysyttävää, ota meihin yhteyttä.

Keskustele asiantuntijan kanssa

TEKNISET TIEDOT

AC-virtalähde

• Nimellisjännite: 208 … 480 V~ F-F (± 10 %)
• Taajuus: 50 / 60 Hz (± 5 %)
• Kulutus: 2070 W
• Asennuskategoria: 4 kV, CAT III luokka 1

Sähköiset ominaisuudet

• Maksimivaihevirta: 100 A (RMS)
• Virran huippukerroin: 2:1
• Nimellinen huippuvirta (Ipk): 84 kA
• Ehdollinen oikosulkuvirta (Icc): 40 kA
• Nimellinen kuormituskerroin (RDF), samanaikaisuus: 1
• Maadoitusjärjestelmä: TN, TT

Virtamittauspiiri

• Muuntosuhde: 5 … 5000 / 5A
• Mittatarkkuus:
• Jänniteharmoniset (THD): enintään 25 %

Virtalähteen lähtö

• Teho: 76 300 VA

Sarjaviestintä

• Teknologia / Tyyppi: RS-485
• Protokolla: Modbus/RTU

Tiedonsiirtoverkko

• Teknologia / Tyyppi: Ethernet
• Protokolla: TCP/IP, Modbus TCP

Käyttöliittymä

• Näyttötyyppi: 3,5" TFT-värikosketusnäyttö

Ympäristöominaisuudet

• Käyttölämpötila: -10 ... +45 ºC
• Varastointilämpötila: -20 ... +50 ºC
• Suhteellinen kosteus (ilman kondensaatiota): 0 ... 95 %
• Suojausluokka: IP 21 (IP 41 tilauksesta) / IK10

Mekaaniset ominaisuudet

• Kotelo: Vapaasti seisova teräskotelo sisäasennukseen, ilman irrotettavia osia

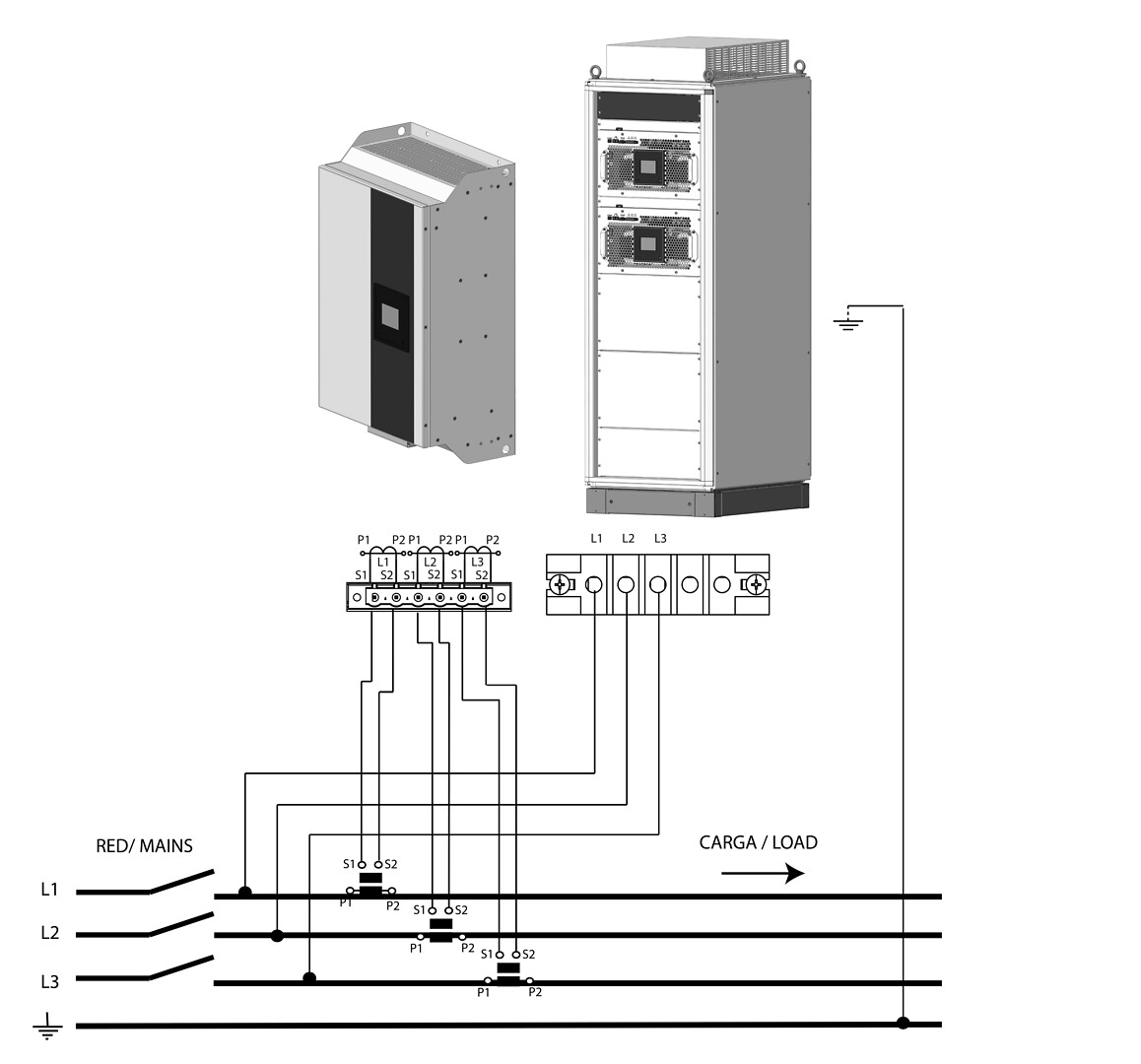

• Liitäntätyyppi:
• Verkko: levykisko 30x3 mm
• Maadoitus: rengasliitin 8 mm
• Virta: jousiliitin 2,5 mm²
• Nollajohdin: levykisko 50x10 mm
• Ethernet: RJ-45
• Paino: 190 kg
• Mitat (L x K x S): 608 x 1890 x 812 mm

Toiminnot ja suorituskyky

• Suodatustaso / Vasteaika: 2. … 50. harmoninen (valittavissa) / < 100 µs
• Vaihekompensointi: Valittavissa
• Loistehon kompensointi (kVAr): Valittavissa
• Etuusajoitus: Valittavissa
• Rinnankytkentäasennus: Jopa 100 yksikköä, eri kokoisia. Muuntajaliitäntä vain Master-yksikköön.

Standardit

• IEC 62477-1:2012
• IEC 55011:2011
• IEC 61000-6-2
• IEC 61000-6-4:2007
• IEC 61439-1:2011

Sähköturvallisuus

• Maksimikorkeus: 3000 m (2000 m ilman suorituskyvyn heikkenemistä)
