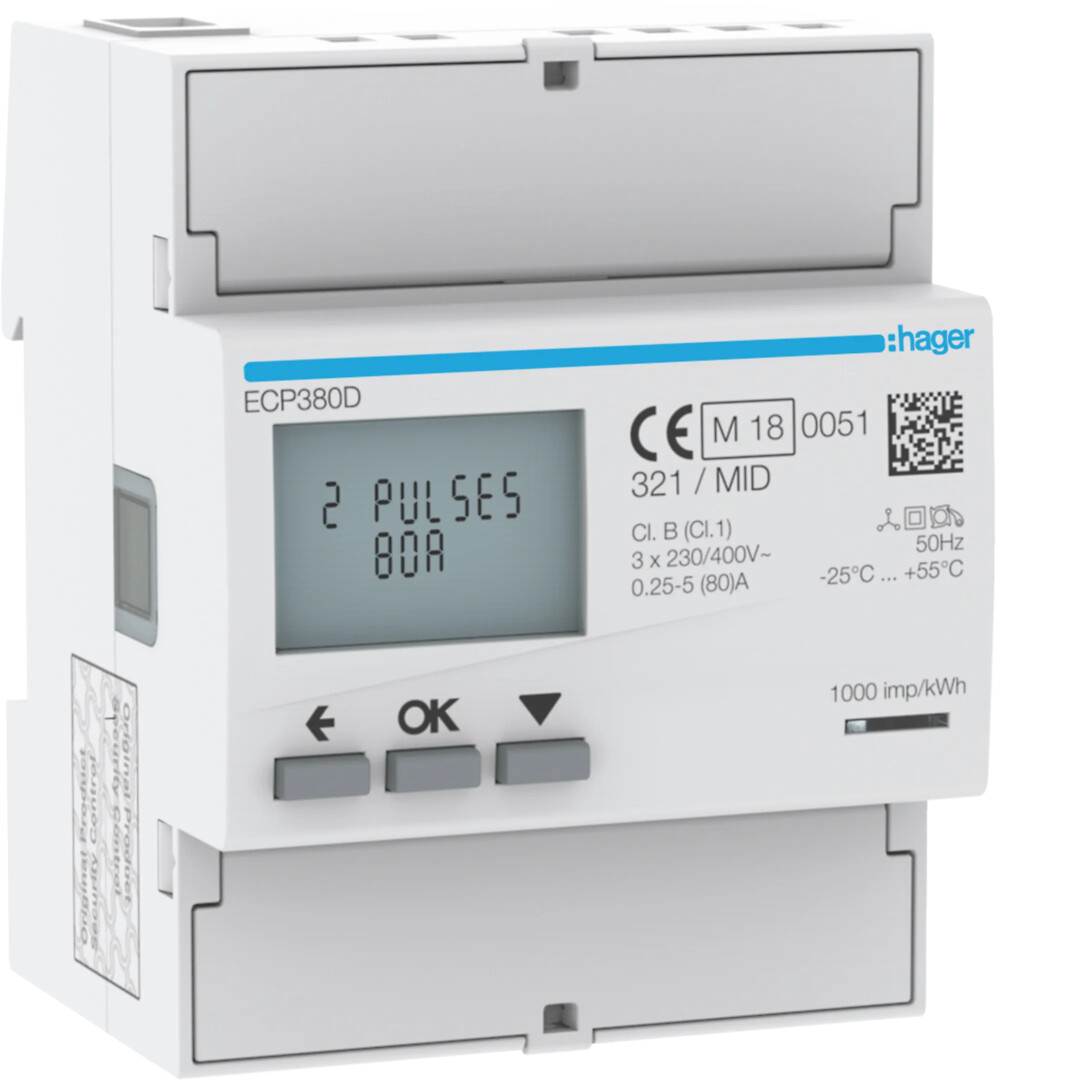

Energiamittari 3-vaiheinen, suora 80A, 4 moduulia, S0, MID

Name: Energiamittari 3-vaiheinen, suora 80A, 4 moduulia, S0, MID
Brand: Hager
SKU: 8021

Tuotekoodi: ECP380D

Sähkönumero: 6773557

Tuotemerkki: Hager

GTIN: 3250612231416

Minimipakkaus: 1 kappale

MID-hyväksytty energiamittari 3-vaiheisten sähköpiirien energiankulutuksen taka- ja laskutusmittaukseen. kWh-lukema on helposti luettavissa mittarin digitaaliselta näytöltä. Energiankulutustieto voidaan etälukea myös pulssilähdön kautta ulkopuoliseen valvontajärjestelmään. Tariffimittaus T1, T2 ohjaus 230V jänniteohjeella.

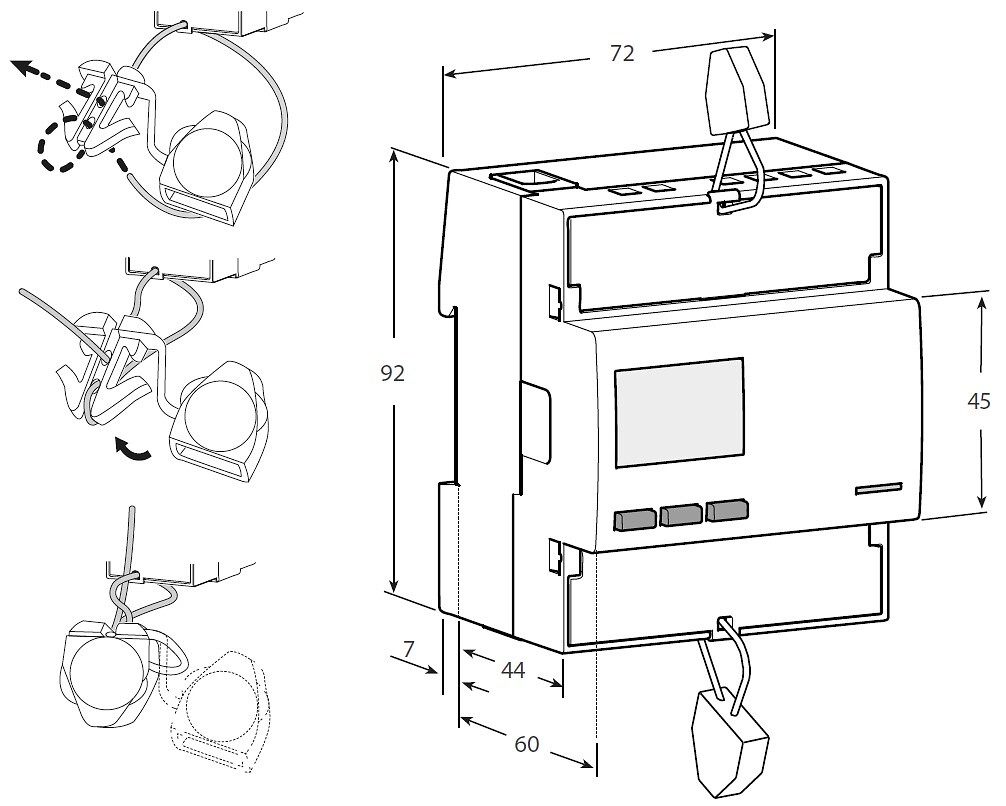

Pituus (mm)	92
Leveys (mm)	72
Korkeus (mm)	67

Mittarin tyyppi	elektroninen
Mitoitusvirta (In)	80 A
Maksimivirta (Imax)	80 A
Mitoitusjännite (Un) N-L	92 V
Mitoitusjännite (Un) N-L	276 V
Mitoitusjännite (Un) L-L	160 V
Mitoitusjännite (Un) L-L	480 V
Taajuus	45 Hz
Taajuus	65 Hz
Tarkkuusluokka	B
Napaisuus	neljä johdinta
Tariffityyppi	2-tariffi
Tariffin ohjaus	ulkoinen
Mittaustyypin kuormitusprofiili	ei
Takaisinpyörimisen esto	kyllä
Kalibroitu	kyllä
Pulssilähtö	sähköinen
Pulssin tyyppi	D0
Pulssitiheys	1 Imp/kWh (kvarh)
Pulssitiheys	200 Imp/kWh (kvarh)
Leveys (moduulipaikkojen määrä)	4
Leveys	72 mm
Syvyys	60 mm
Korkeus	92 mm
EEC40-merkintä	ei
Lukituskoodi	ei
Numeroiden lukumäärä (laskuri)	9

Pakkauskoko 2	24
Pakkauskoko 2 pituus (mm)	120
Pakkauskoko 2 leveys (mm)	100
Pakkauskoko 2 korkeus (mm)	80
Pakkauskoko 2 paino (kg)	0.41
Pakkauskoko 3	24
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	240
Pakkauskoko 3 paino (kg)	10.25
Pakkauskoko 4 (lava)	576
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1110
Pakkauskoko 4 paino (kg)	269
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	119
Pakkauskoko 1 leveys (mm)	95
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.45

Liittyvät tuotteet

KNX-liitäntämoduuli energiamittareille ECP/ECM/ECR

Tuotekoodi: TXF121 Sähkönumero: 2803496

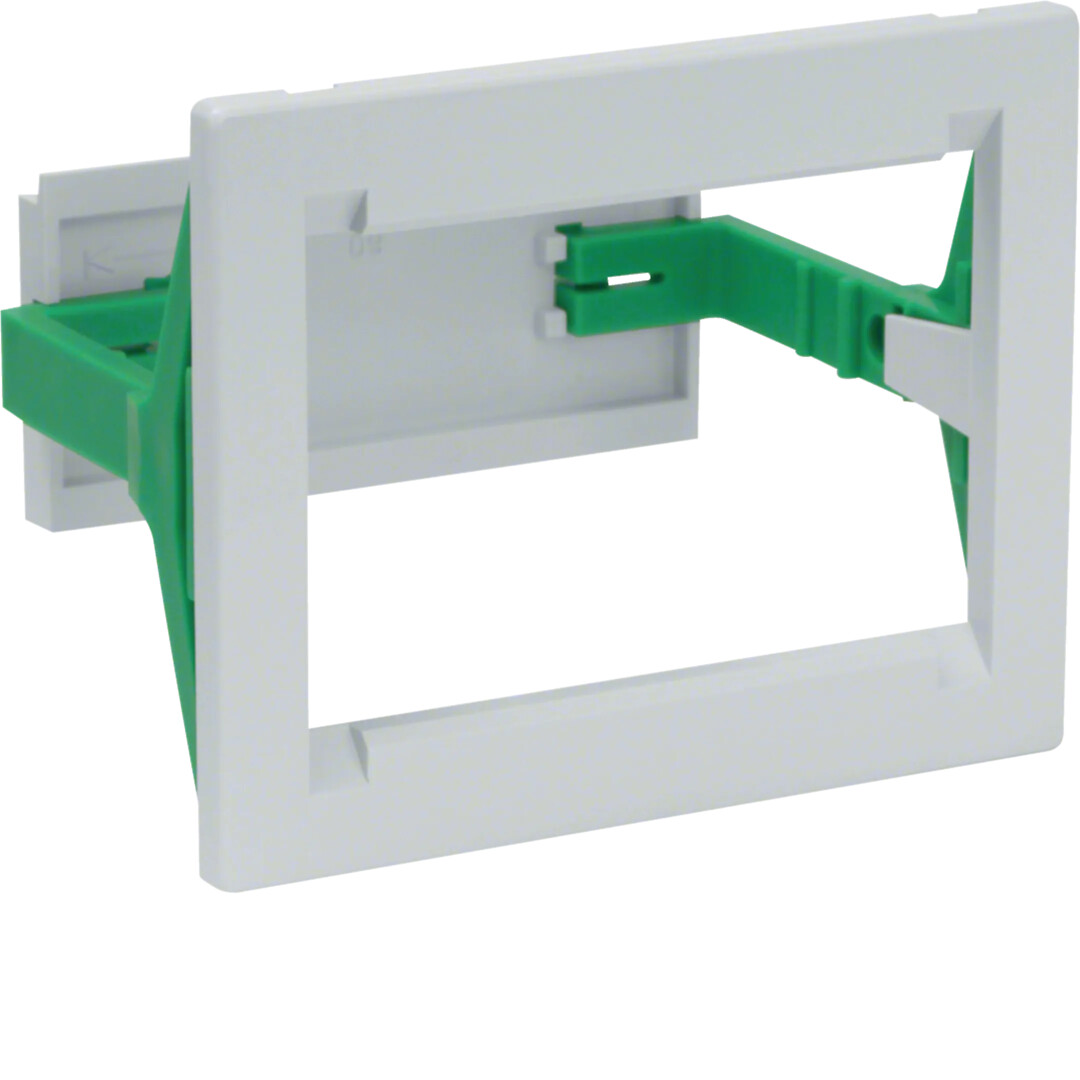

Tauluasennuskehys DIN-mittareille 4 moduulia

Tuotekoodi: SM002 Sähkönumero: 6773953

Sinetöintilanka moduulikojeiden sinetöintiin

Tuotekoodi: MZN176 Sähkönumero: 3249974

Sinua saattaa kiinnostaa

Moduulikotelo uppoasennus, golf, 1×4 moduulia, puhtaanvalkoinen

Tuotekoodi: VF104PS Sähkönumero: 3426468

Moduulikotelo pinta-asennus Vector 1×4/6 moduulia PS/PC IP54

Tuotekoodi: VE106N Sähkönumero: 3425306

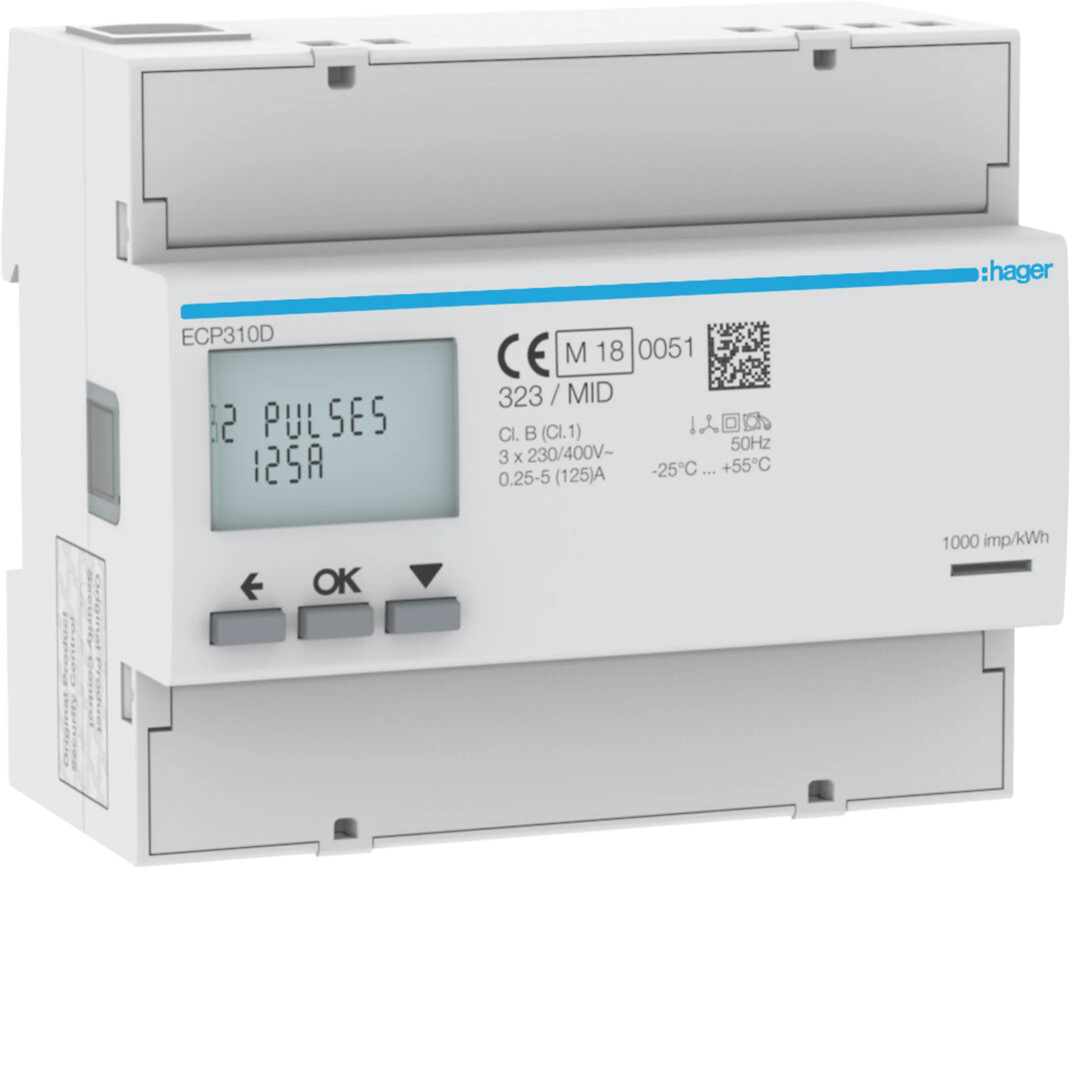

Energiamittari 3-vaiheinen, suora 125A, 6 moduulia, S0, MID

Tuotekoodi: ECP310D Sähkönumero: 6773562

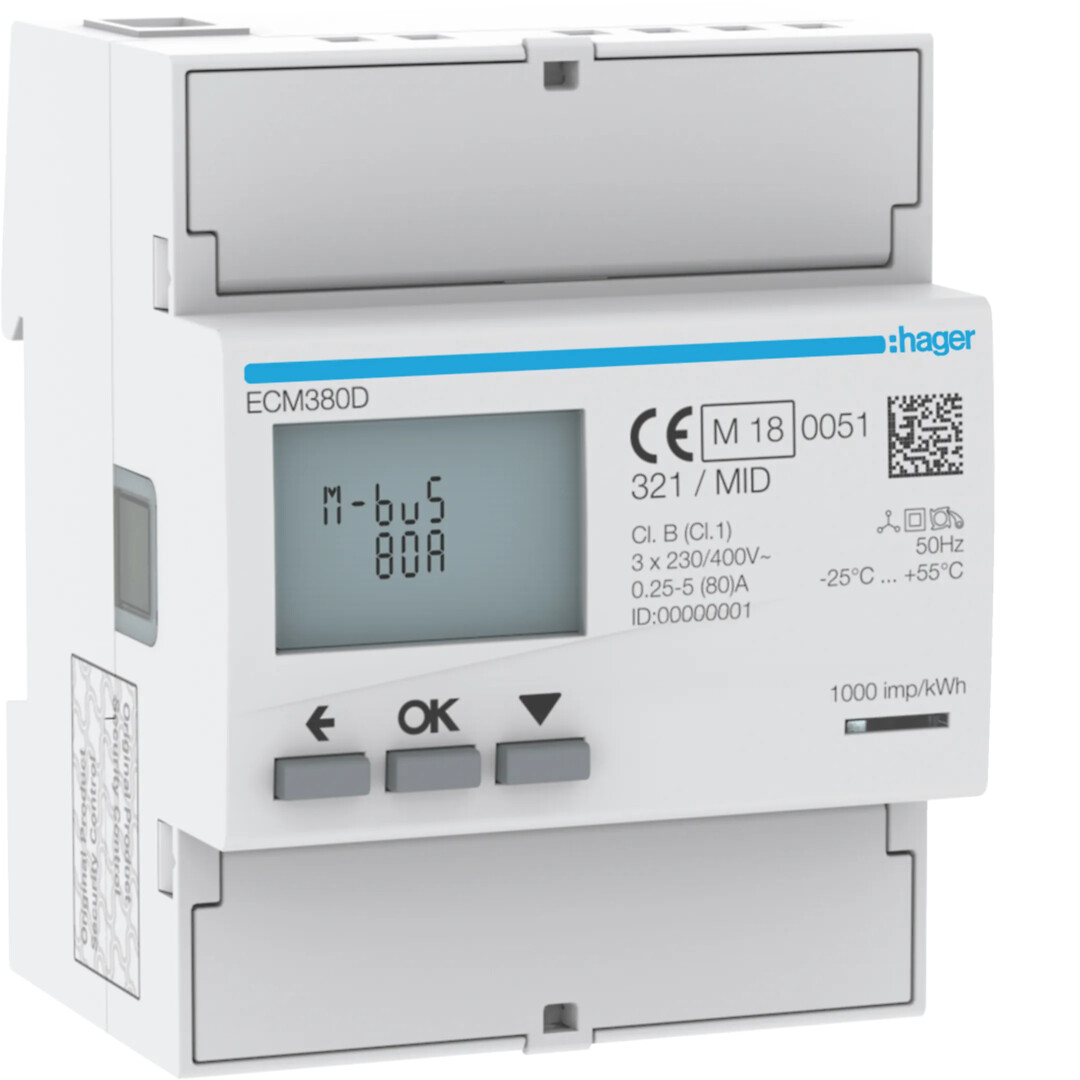

Energiamittari 3-vaiheinen, suora 80A, 4 moduulia, M-bus, MID

Tuotekoodi: ECM380D Sähkönumero: 6773558

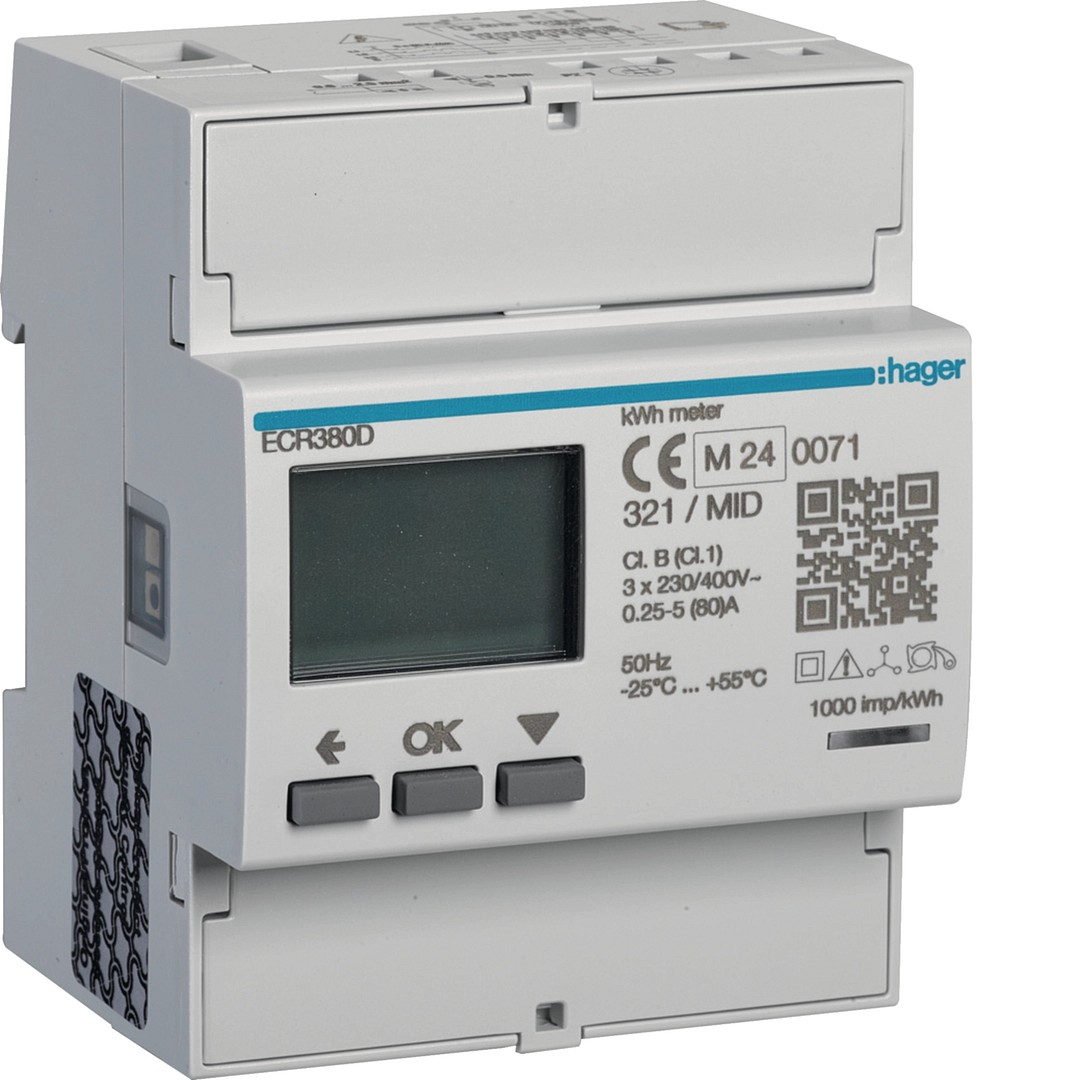

Energiamittari 3-vaiheinen, suora 80A, 4 moduulia, Modbus, MID
