Järjestelmäkaapeli KNX, Y(ST)Y, 2x2x0.8, pituus 100m

Järjestelmäkaapeli KNX, Y(ST)Y, 2x2x0.8, pituus 100m

Tuotekoodi: TG018

Sähkönumero: 2803385

Tuotemerkki: Hager

GTIN: 3250615870186

Tuotesarja: KNX easy, KNX ETS

Minimipakkaus: 1 nippu

Kaapeli käytettäväksi väyläjärjestelmissä (EIB - European Installaton Bus/KNX - Konnex) ja ICA-kaapelina tehonsyöttöasennuksissa. Asennus rappaukseen tai sen päälle, jopa kosteisiin ja märkiin tiloihin. Ei hyväksytty käytettäväksi sähkösyöttöön eikä maakaapeliasennukseen. Palokäyttäytymisluokka: ECA

Rakenne

Johtimet: kuparia, kiinteä, paljas
Ytimen eristys: PVC -muovi
Ytimen kertaus: neljä johdinta kierretty tähtimäisesti
Kääre: muovikelmu
Suojaus: muovilaminoitu alumiinifolio, suojajohdin
Väri: vihreä RAL 6017

Sähköiset ominaisuudet

(Johtimen) silmukkaresistanssi maks. 73,2 Ω/km
Eristysvastus min. 100 MΩ x km
Parikapasitanssi maks. 100 nF/km
Balansoimaton kapasitanssi C1 maks. 200 pF/100 m
Hetkellinen käyttöjännite 300 V
Koestusjännite johdin - kuori 4 kV 50 Hz 1 Min.
Termiset & mekaaniset ominaisuudet
Lämpötila-alue paikallaan - 30 °C ... +70 °C
Kaapelin halkaisija 6,2 ± 0,2 mm
Kaapelin paino n. 64 kg/km
Kupari-indeksi 21 kg/km
Taivutussäde vähintään 7,5 x halkaisija

Pituus (mm)	272
Leveys (mm)	257
Korkeus (mm)	130

Pakkauskoko 2	1
Pakkauskoko 2 pituus (mm)	264
Pakkauskoko 2 leveys (mm)	268
Pakkauskoko 2 korkeus (mm)	115
Pakkauskoko 2 paino (kg)	5.285
Pakkauskoko 4 (lava)	60
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	725
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	272
Pakkauskoko 1 leveys (mm)	130
Pakkauskoko 1 korkeus (mm)	257
Pakkauskoko 1 paino brutto (kg)	5.488

Liittyvät tuotteet

Digitaalinen viikkokellokytkin 2-kanavainen KNX, 2 moduulia

Tuotekoodi: TXA022 Sähkönumero: 2803082

Kytkentälähtö 1-kanavainen 10A / 230VAC uppoasennus KNX easy

Tuotekoodi: TXB601B Sähkönumero: 2803438

Kosketusnäyttö kapasitiivinen 16-tuumainen Windows 7 embedded

Tuotekoodi: WDI161 Sähkönumero: 2803413

Kosketusnäyttö kapasitiivinen 10-tuumainen Windows 7 embedded

Tuotekoodi: WDI101 Sähkönumero: 2803412

Ylijännitesuoja, 2-napainen, KNX

Tuotekoodi: TG029 Sähkönumero: 3260613

Teholähde KNX 1 lähtö sisältäen kuristimen 320mA + 1 lähtö 24VDC 640mA

Tuotekoodi: TXA114 Sähkönumero: 2803423

Teholähde KNX 1 lähdöllä ja 1 kuristimella, 640mA

Tuotekoodi: TXA112 Sähkönumero: 2803009

Teholähde KNX 1 lähdöllä ja 1 kuristimella, 320mA

Tuotekoodi: TXA111 Sähkönumero: 2803008

Palvelin domovea basic + easy ja IoT

Tuotekoodi: TJA670 Sähkönumero: 2803493

Palvelin domovea expert + easy, IoT ja Access Gate

Tuotekoodi: TJA470 Sähkönumero: 2803494

Energiamittari KNX 3 virtapiirille 3:lla muuntajalla

Tuotekoodi: TE332 Sähkönumero: 2803406

Energiamittari KNX 3 virtapiirille ilman muuntajia

Tuotekoodi: TE331 Sähkönumero: 2803405

Rulla/säleverholähtö 12-kanavainen KNX easy, 6A 230V

Tuotekoodi: TXM632C Sähkönumero: 2803441

Rulla/säleverholähtö 4-kanavainen KNX easy, 6A 24VDC

Tuotekoodi: TXA624D Sähkönumero: 2803436

Sääasema KNX easy GPS-toiminnolla

Tuotekoodi: TXE531 Sähkönumero: 2803485

Venttiilisäädin moottoroitu lämmönsäätimellä ja lämpötila-anturilla, KNX

Tuotekoodi: TX502 Sähkönumero: 2803395

Venttiilisäädin moottoroitu asennonosoituksella, KNX

Tuotekoodi: TX501 Sähkönumero: 2803394

Pinta-asennuskotelo lämmityslähtöyksiköille TXM/TYM646x IP31

Tuotekoodi: TGC600 Sähkönumero: 3426589

Kytkentä-/verholähtö 2/1-kanavainen + 2 tuloa KNX easy 6A uppoasennus

Tuotekoodi: TXB692F Sähkönumero: 2803440

Kytkentä-/verholähtö 2/1-kanavainen KNX easy 6A uppoasennus

Tuotekoodi: TXB602F Sähkönumero: 2803439

Kytkentä-/valonsäädinyksikkö 3-kanavainen KNX easy, 1-10V

Tuotekoodi: TX211A Sähkönumero: 2803085

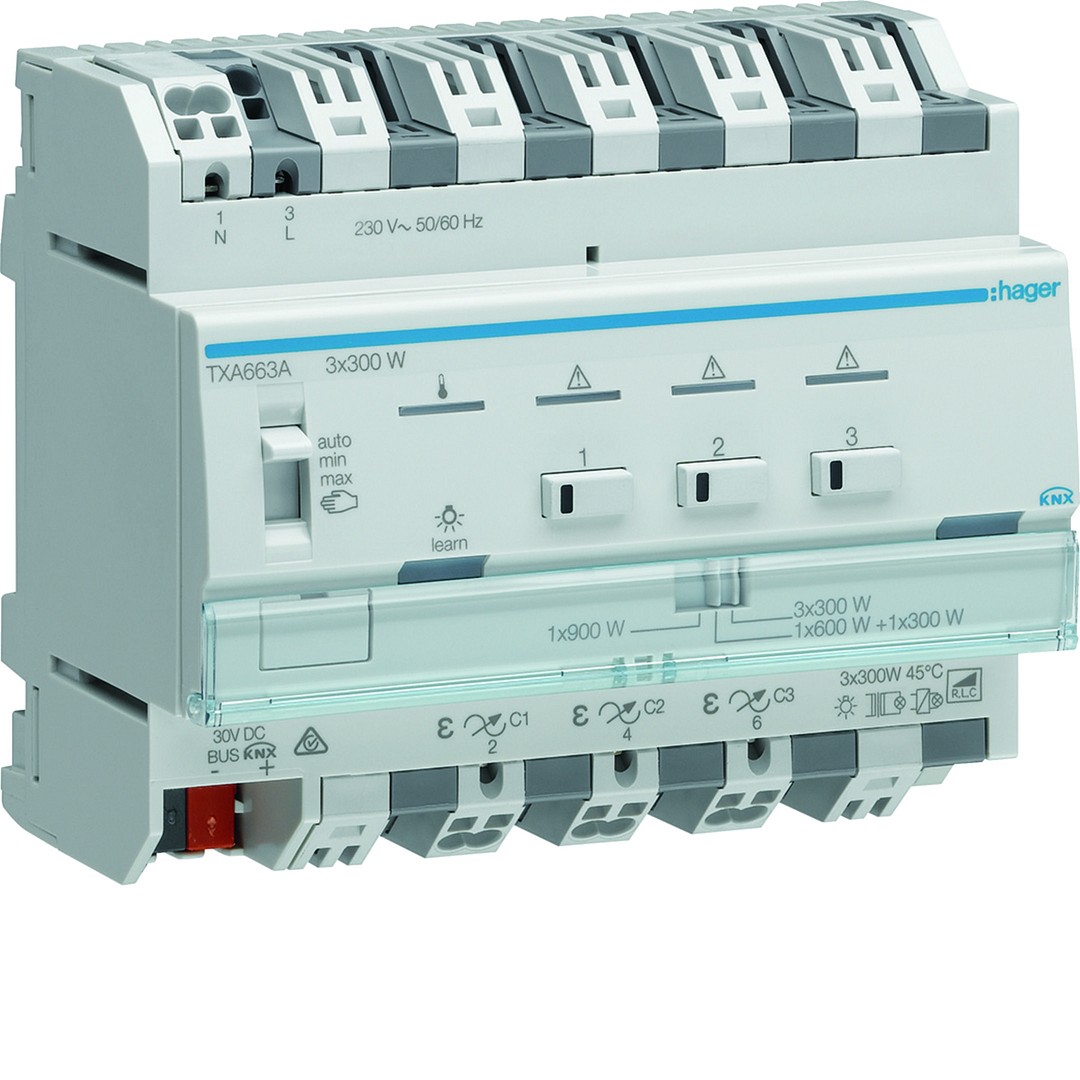

Yleisvalonsäädin 3-kanavainen KNX easy, 3x300W, ESL/LED

Tuotekoodi: TXA663A Sähkönumero: 2803434

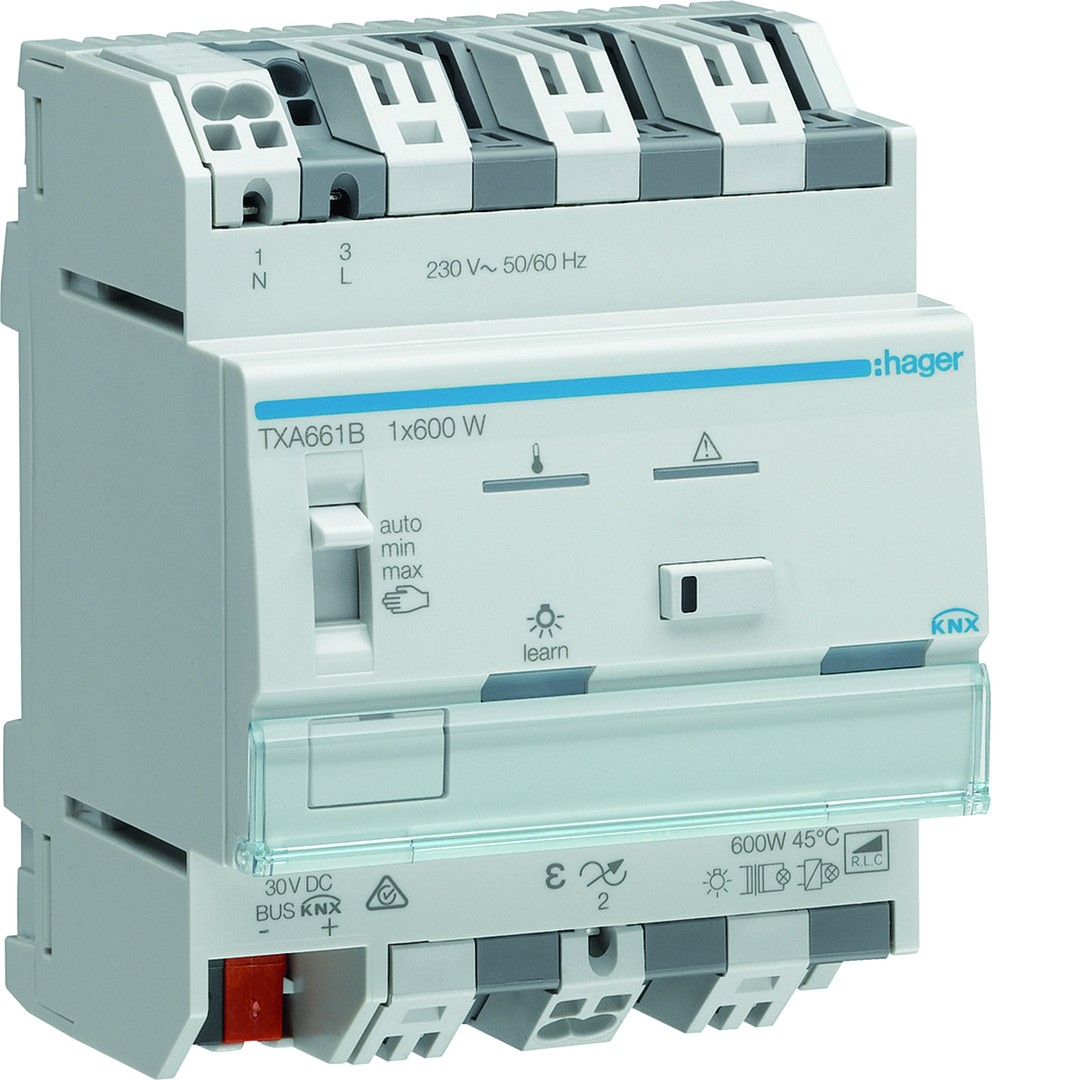

Yleisvalonsäädin 1-kanavainen KNX easy, 1x600W, ESL/LED
