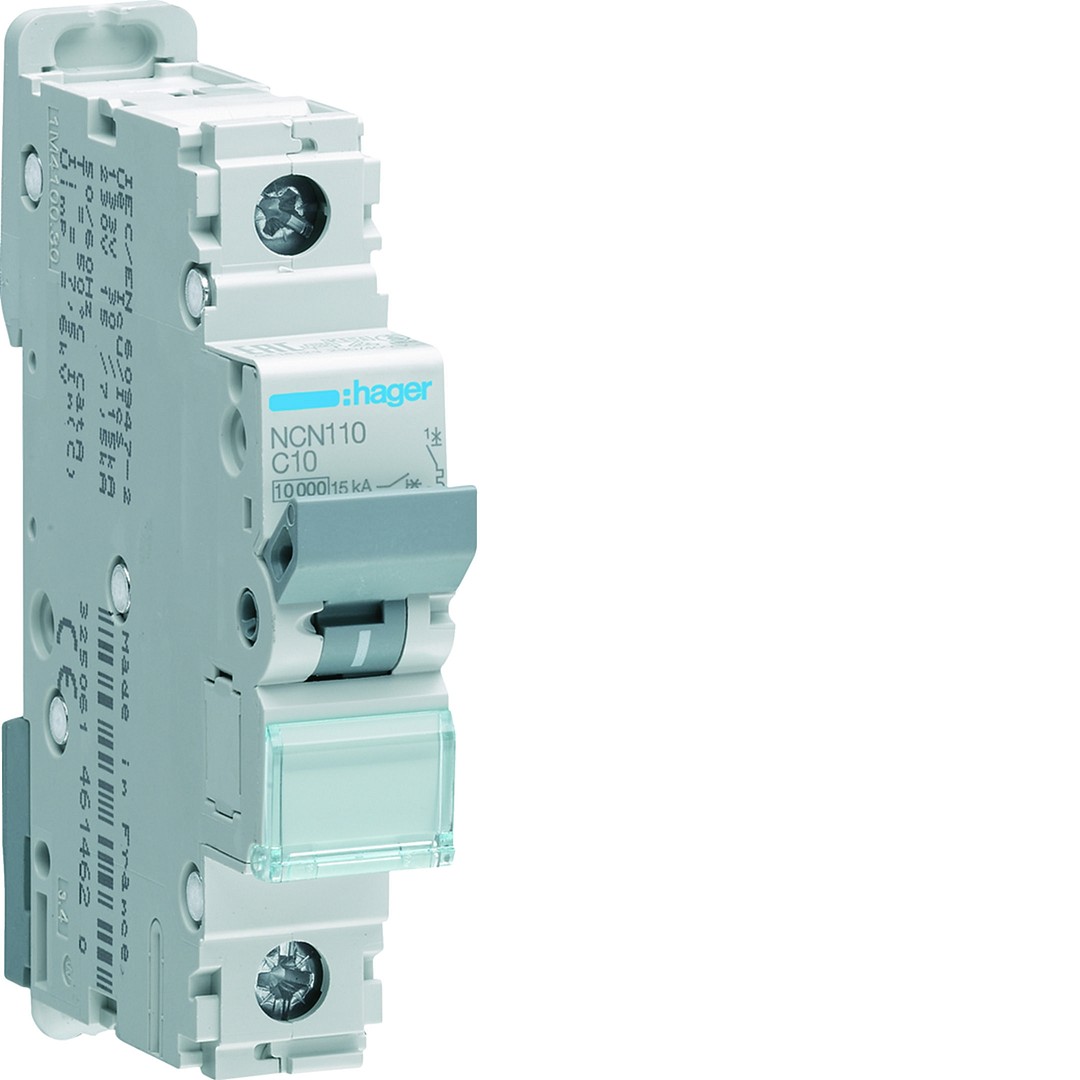

Hager Johdonsuojakatkaisija 1-napainen 10kA C-käyrä 10A 1 moduulia NCN110

Name: Johdonsuojakatkaisija 1-napainen 10kA C-käyrä 10A 1 moduulia
Brand: Hager
SKU: 7655

Tuotekoodi: NCN110

Sähkönumero: 3263118

Tuotemerkki: Hager

GTIN: 3250614614606

Johdonsuojakatkaisija 1-napainen 10kA C-käyrä 10A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	17.5
Korkeus (mm)	83
Paino netto (kg)	0.102

Upotussyvyys	70 mm
Laukaisukäyrä	C
Napojen määrä yhteensä	1
Suojattujen napojen määrä	1
Nimellisvirta	10 A
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	10 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V	15 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	1.87 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	ei
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	1
Kotelointiluokka (IP)	IP20
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	74
Pakkauskoko 0 leveys (mm)	17.5
Pakkauskoko 0 korkeus (mm)	87
Pakkauskoko 0 paino brutto (kg)	0.11
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	80
Pakkauskoko 1 leveys (mm)	20
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	0.13
Pakkauskoko 2	12
Pakkauskoko 2 pituus (mm)	225
Pakkauskoko 2 leveys (mm)	98
Pakkauskoko 2 korkeus (mm)	82
Pakkauskoko 2 paino (kg)	1.318
Pakkauskoko 3	144
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	313
Pakkauskoko 3 korkeus (mm)	228
Pakkauskoko 3 paino (kg)	16.22
Pakkauskoko 4 (lava)	3456
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1062
Pakkauskoko 4 paino (kg)	412.28
