Lataa tuotekortti

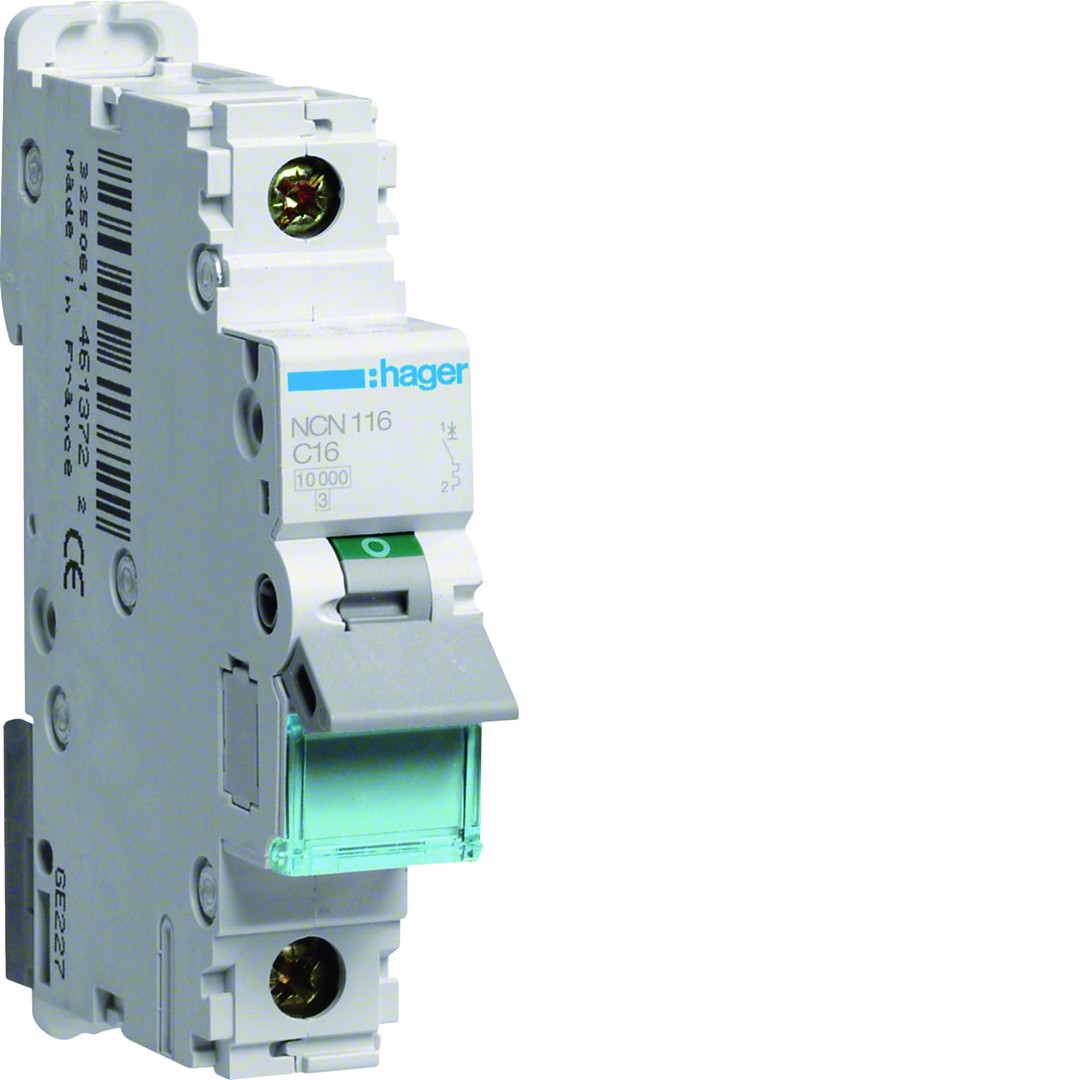

Hager Johdonsuojakatkaisija 1-napainen 10kA C-käyrä 16A 1 moduulia NCN116

Tuotekoodi: NCN116

Sähkönumero: 3263122

Tuotemerkki: Hager

GTIN: 3250614614620

Johdonsuojakatkaisija 1-napainen 10kA C-käyrä 16A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm) 73
Leveys (mm) 17.5
Korkeus (mm) 83
Paino netto (kg) 0.12
Upotussyvyys 70 mm
Laukaisukäyrä C
Napojen määrä yhteensä 1
Suojattujen napojen määrä 1
Nimellisvirta 16 A
Nimellisjännite 400 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 10 kA
Jännitetyyppi AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 15 kA
Taajuus 50 Hz
Taajuus 60 Hz
Tehohäviö 2.62 W
Virranrajoitusluokka 3
Uppoasennus kyllä
Juontava 0-napa ei
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Lisäyksikkömahdollisuus kyllä
Leveys (moduulipaikkojen määrä) 1
Kotelointiluokka (IP) IP20
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 70 °C
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 25 mm²
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 35 mm²
Rajähdyssuojattu ei
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 80
Pakkauskoko 1 leveys (mm) 20
Pakkauskoko 1 korkeus (mm) 100
Pakkauskoko 1 paino brutto (kg) 0.13
Pakkauskoko 2 12
Pakkauskoko 2 pituus (mm) 226
Pakkauskoko 2 leveys (mm) 97
Pakkauskoko 2 korkeus 82
Pakkauskoko 2 paino (kg) 1.34
Pakkauskoko 3 144
Pakkauskoko 3 pituus (mm) 367
Pakkauskoko 3 leveys (mm) 318
Pakkauskoko 3 korkeus (mm) 244
Pakkauskoko 3 paino (kg) 16.423
Pakkauskoko 4 (lava) 3456
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1126
Pakkauskoko 4 paino (kg) 416.36
