Lataa tuotekortti

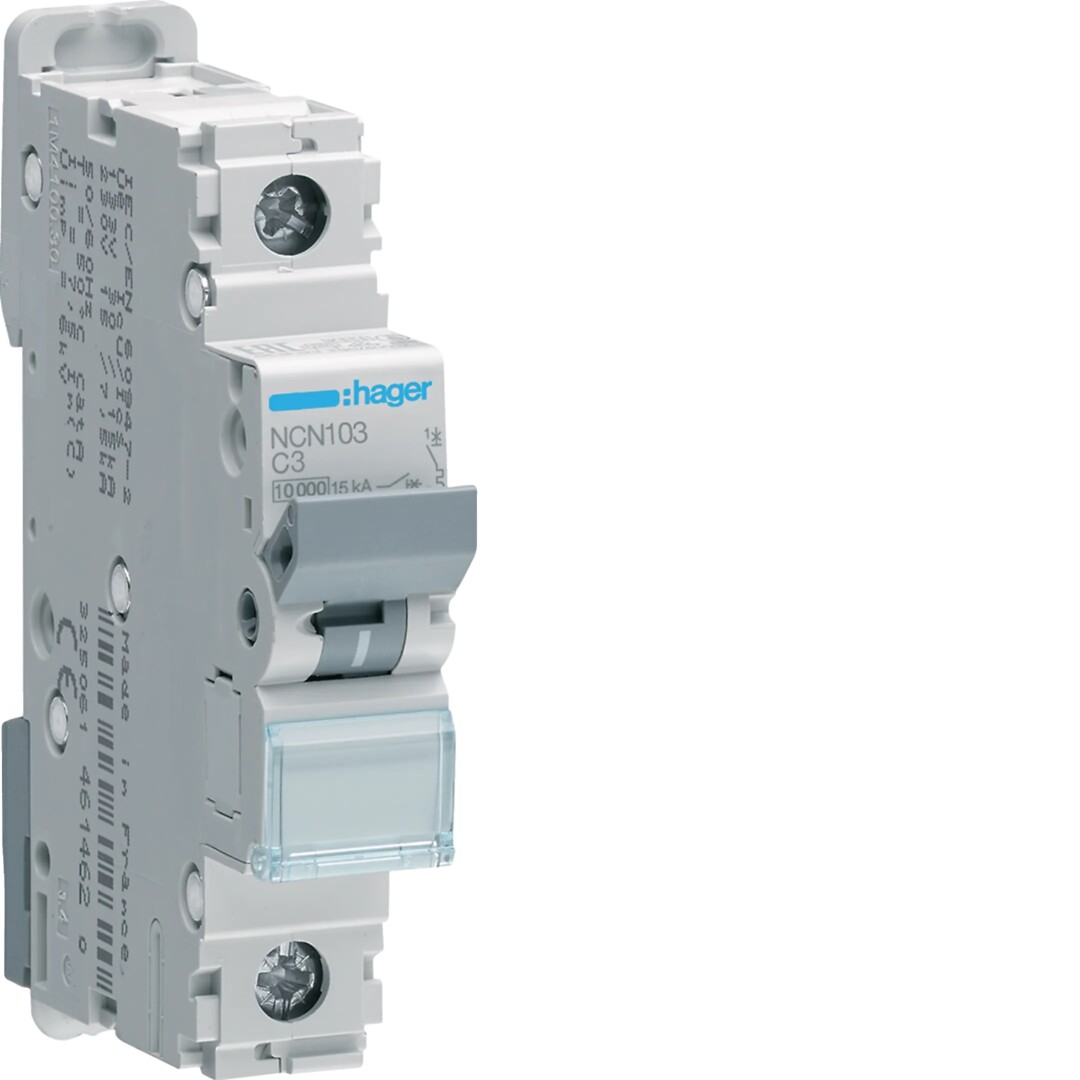

Hager Johdonsuojakatkaisija 1-napainen 10kA C-käyrä 3A 1 moduulia NCN103

Tuotekoodi: NCN103

Sähkönumero: 3263112

Tuotemerkki: Hager

GTIN: 3250614614576

Johdonsuojakatkaisija 1-napainen 10kA C-käyrä 3A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm) 73
Leveys (mm) 17.5
Korkeus (mm) 83
Paino netto (kg) 0.106
Upotussyvyys 70 mm
Laukaisukäyrä C
Napojen määrä yhteensä 1
Suojattujen napojen määrä 1
Nimellisvirta 3 A
Nimellisjännite 400 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 10 kA
Jännitetyyppi AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 15 kA
Taajuus 50 Hz
Taajuus 60 Hz
Tehohäviö 2.24 W
Virranrajoitusluokka 3
Uppoasennus kyllä
Juontava 0-napa ei
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Lisäyksikkömahdollisuus kyllä
Leveys (moduulipaikkojen määrä) 1
Kotelointiluokka (IP) IP20
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 70 °C
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 25 mm²
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 35 mm²
Rajähdyssuojattu ei
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 80
Pakkauskoko 1 leveys (mm) 20
Pakkauskoko 1 korkeus (mm) 100
Pakkauskoko 1 paino brutto (kg) 0.13
Pakkauskoko 2 12
Pakkauskoko 2 pituus (mm) 227
Pakkauskoko 2 leveys (mm) 100
Pakkauskoko 2 korkeus 82
Pakkauskoko 2 paino (kg) 1.399
Pakkauskoko 3 144
Pakkauskoko 3 pituus (mm) 360
Pakkauskoko 3 leveys (mm) 315
Pakkauskoko 3 korkeus (mm) 230
Pakkauskoko 3 paino (kg) 17.218
Pakkauskoko 4 (lava) 3456
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1070
Pakkauskoko 4 paino (kg) 436.232
