Lataa tuotekortti

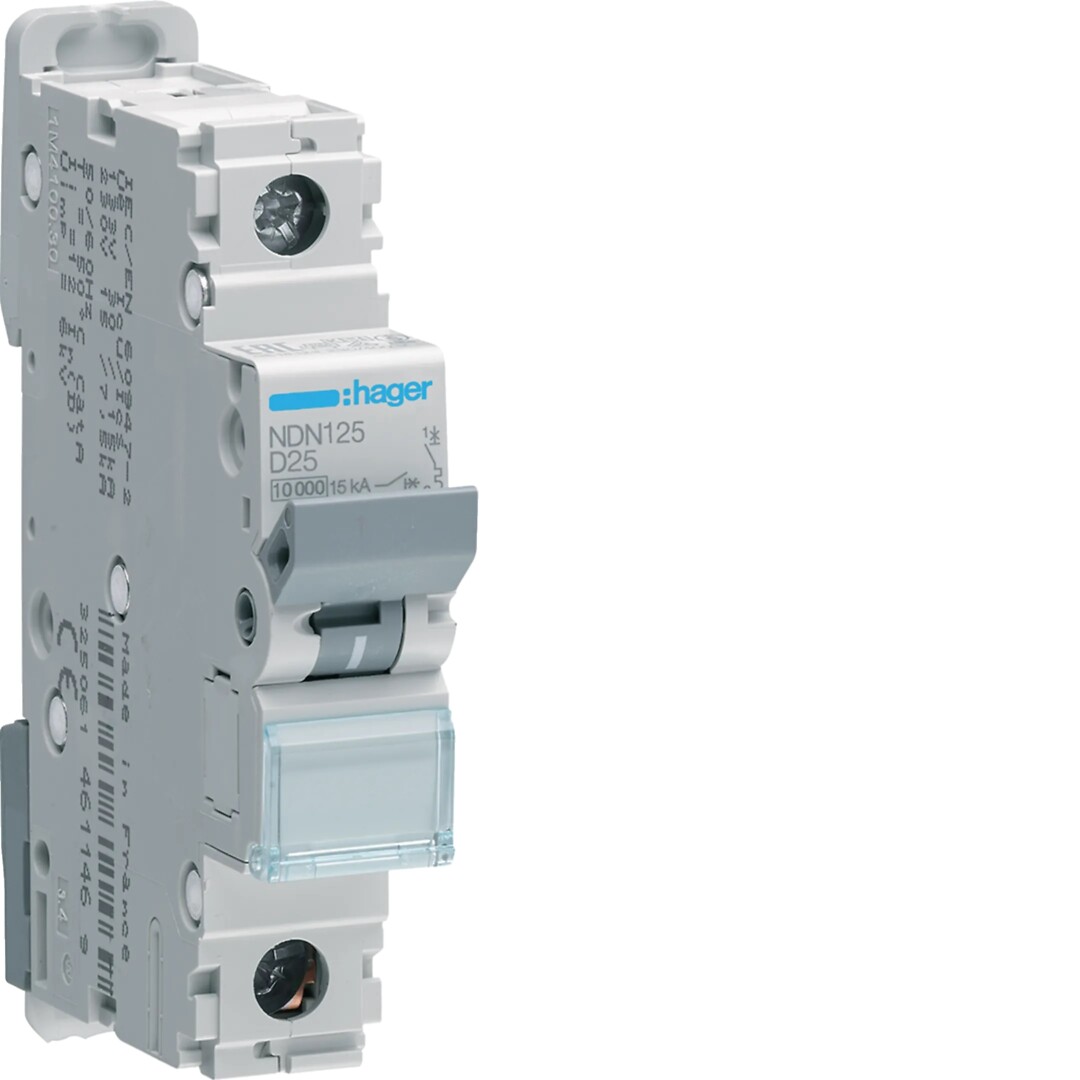

Hager Johdonsuojakatkaisija 1-napainen 10kA D-käyrä 25A 1 moduulia NDN125

Tuotekoodi: NDN125

Sähkönumero: 3263270

Tuotemerkki: Hager

GTIN: 3250614611483

Johdonsuojakatkaisija 1-napainen 10kA D-käyrä 25A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm) 73
Leveys (mm) 17.5
Korkeus (mm) 83
Paino netto (kg) 0.108
Upotussyvyys 70 mm
Laukaisukäyrä D
Napojen määrä yhteensä 1
Suojattujen napojen määrä 1
Nimellisvirta 25 A
Nimellisjännite 400 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 10 kA
Jännitetyyppi AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 15 kA
Taajuus 50 Hz
Taajuus 60 Hz
Tehohäviö 3.37 W
Uppoasennus kyllä
Juontava 0-napa ei
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Lisäyksikkömahdollisuus kyllä
Leveys (moduulipaikkojen määrä) 1
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 70 °C
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 25 mm²
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 35 mm²
Rajähdyssuojattu ei
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 80
Pakkauskoko 1 leveys (mm) 20
Pakkauskoko 1 korkeus (mm) 100
Pakkauskoko 1 paino brutto (kg) 0.13
Pakkauskoko 2 12
Pakkauskoko 2 pituus (mm) 227
Pakkauskoko 2 leveys (mm) 97
Pakkauskoko 2 korkeus 82
Pakkauskoko 2 paino (kg) 1.392
Pakkauskoko 3 144
Pakkauskoko 3 pituus (mm) 365
Pakkauskoko 3 leveys (mm) 321
Pakkauskoko 3 korkeus (mm) 232
Pakkauskoko 3 paino (kg) 17.025
Pakkauskoko 4 (lava) 3456
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1078
Pakkauskoko 4 paino (kg) 431.6
