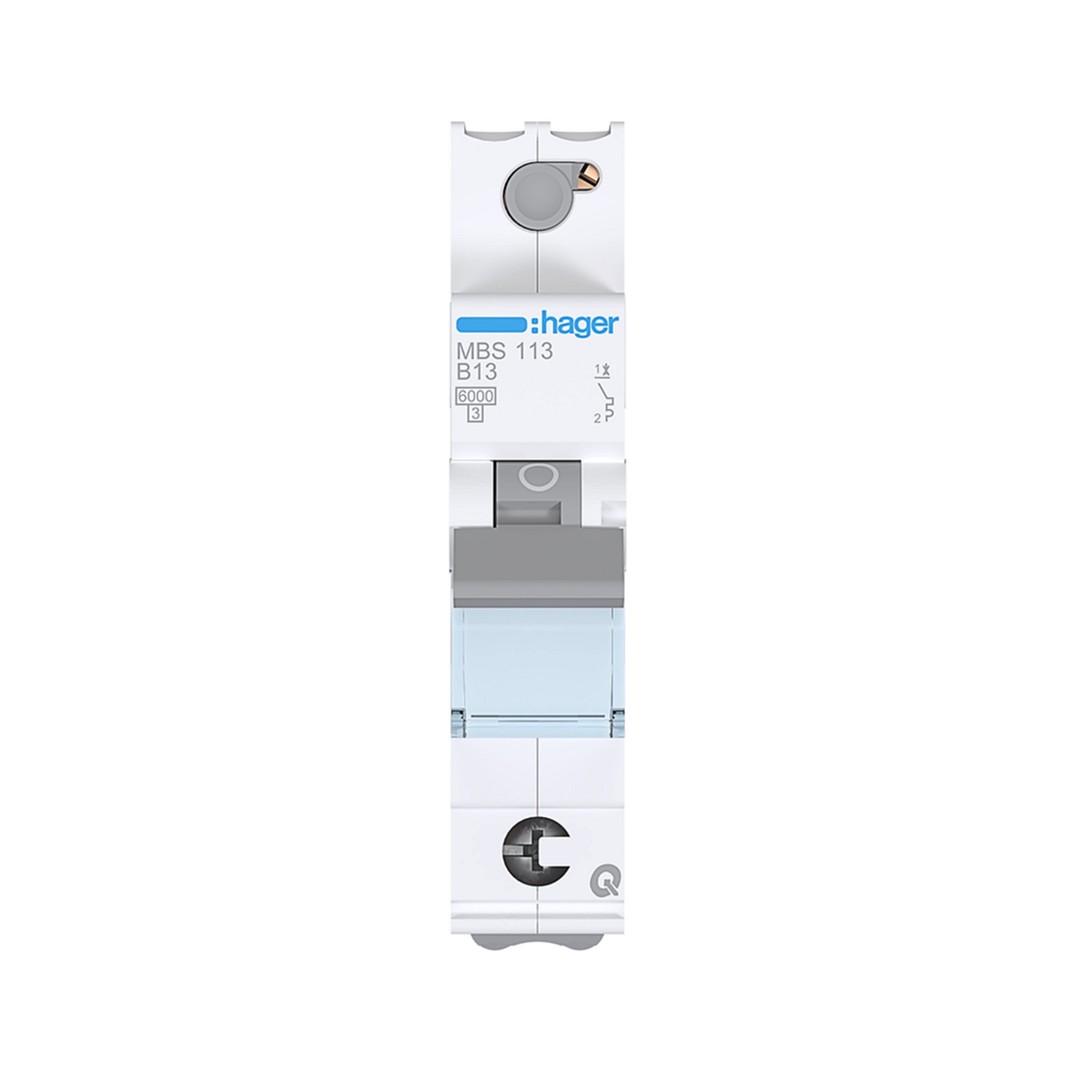

Hager Johdonsuojakatkaisija 1-napainen 6kA B-käyrä 13A QuickConnect 1 moduulia MBS113

Tuotekoodi: MBS113

Sähkönumero: 3246413

Tuotemerkki: Hager

GTIN: 3250614314728

Johdonsuojakatkaisija 1-napainen 6kA B-käyrä 13A, Quick Connect-jousiliittimillä, koko 1 moduuli Johdonsuojakatkaisija QuickConnect-liittimillä DIN EN 60898-1; EN 60898-1:2003; EN 60898-1, pr A1:2003 mukaan, jousiliitos lähtöpuolella 16A nimellisvirtaan asti ja syöttöpuolella virtakiskolle 63A asti. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan, VDE-merkinnällä. Johdonsuojakatkaisija on varustettu viivästetyllä laukaisulla ylikuormitusta vastaan ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laitteessa on merkintäikkuna ryhmämerkintöjä varten. Erityinen DIN-kiinnitysklipsi mahdollistaa tuotteiden helpon irrotuksen ja lisäyksen virtakiskoasennukseen DIN-kiskorivin keskeltä, ilman tarvetta irrottaa virtakisko muista rivissä olevista laitteista.

Pituus (mm) 73
Leveys (mm) 17.5
Korkeus (mm) 83
Paino netto (kg) 0.087
Upotussyvyys 70 mm
Laukaisukäyrä B
Napojen määrä yhteensä 1
Suojattujen napojen määrä 1
Nimellisvirta 13 A
Nimellisjännite 400 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 6 kA
Jännitetyyppi AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 6 kA
Taajuus 50 Hz
Taajuus 60 Hz
Tehohäviö 2.2 W
Virranrajoitusluokka 3
Uppoasennus kyllä
Juontava 0-napa ei
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Lisäyksikkömahdollisuus ei
Leveys (moduulipaikkojen määrä) 1
Kotelointiluokka (IP) IP20
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 70 °C
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 25 mm²
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 35 mm²
Rajähdyssuojattu ei
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 20
Pakkauskoko 1 leveys (mm) 100
Pakkauskoko 1 korkeus (mm) 80
Pakkauskoko 1 paino brutto (kg) 0.13
Pakkauskoko 2 12
Pakkauskoko 2 pituus (mm) 225
Pakkauskoko 2 leveys (mm) 95
Pakkauskoko 2 korkeus 85
Pakkauskoko 2 paino (kg) 1.04
Pakkauskoko 3 144
Pakkauskoko 3 pituus (mm) 360
Pakkauskoko 3 leveys (mm) 315
Pakkauskoko 3 korkeus (mm) 235
Pakkauskoko 3 paino (kg) 12.94
Pakkauskoko 4 (lava) 3456
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1070
Pakkauskoko 4 paino (kg) 333.56
