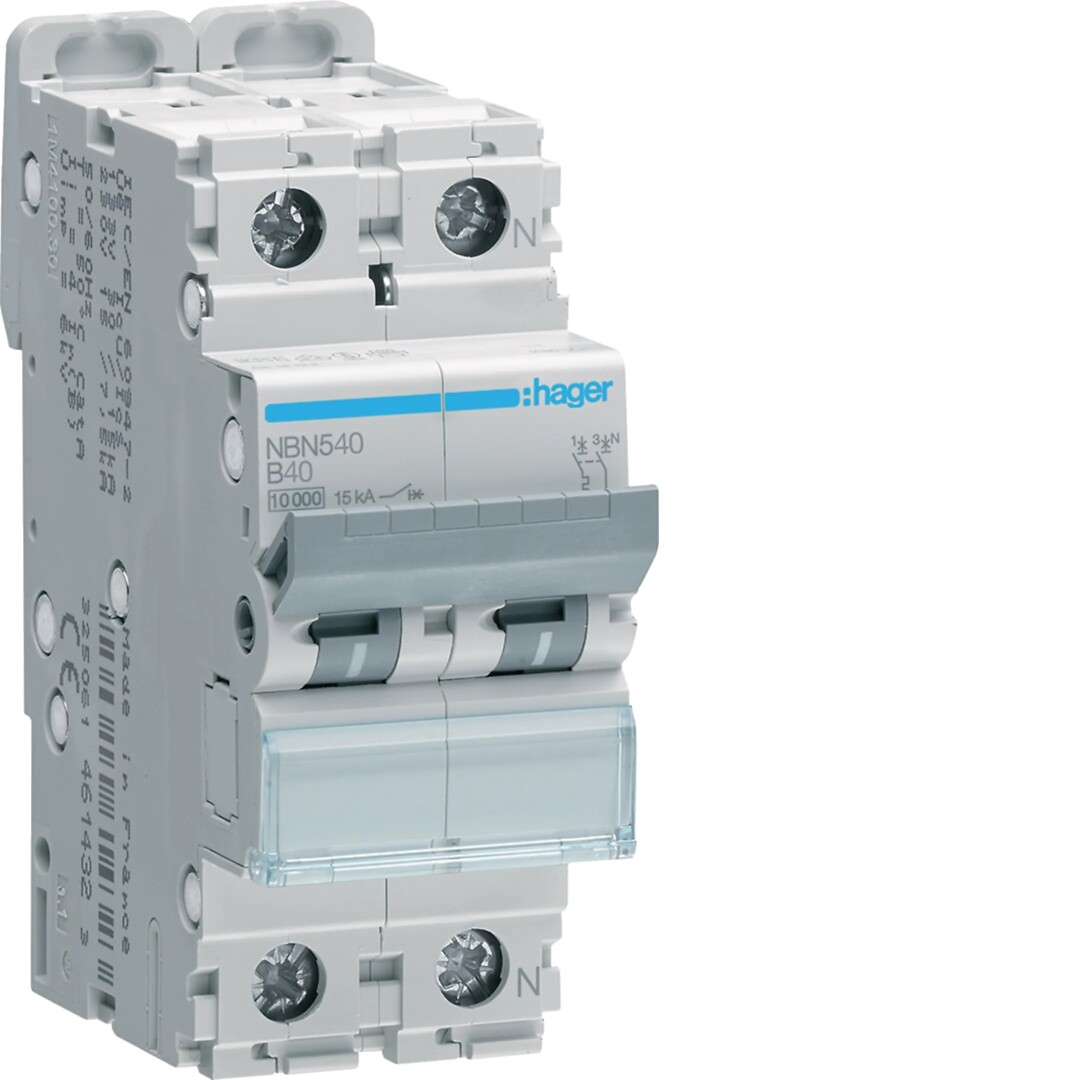

Hager Johdonsuojakatkaisija 1L+N 10kA B-käyrä 40A 2 moduulia NBN540

Name: Johdonsuojakatkaisija 1L+N 10kA B-käyrä 40A 2 moduulia
Brand: Hager
SKU: 9916

Tuotekoodi: NBN540

Sähkönumero: 3246314

Tuotemerkki: Hager

GTIN: 3250614614361

Johdonsuojakatkaisija 2-napainen vaihenavalla ja juontavalla nollanavalla 10kA B-käyrä 40A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	35
Korkeus (mm)	83
Paino netto (kg)	0.224

Upotussyvyys	70 mm
Laukaisukäyrä	B
Napojen määrä yhteensä	2
Suojattujen napojen määrä	1
Nimellisvirta	40 A
Nimellisjännite	230 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	10 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V	15 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	6.7 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	2
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	80
Pakkauskoko 1 leveys (mm)	40
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	0.251
Pakkauskoko 2	6
Pakkauskoko 2 pituus (mm)	226
Pakkauskoko 2 leveys (mm)	97
Pakkauskoko 2 korkeus	82
Pakkauskoko 2 paino (kg)	1.231
Pakkauskoko 3	72
Pakkauskoko 4 (lava)	1728
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1106
Pakkauskoko 4 paino (kg)	463.544
