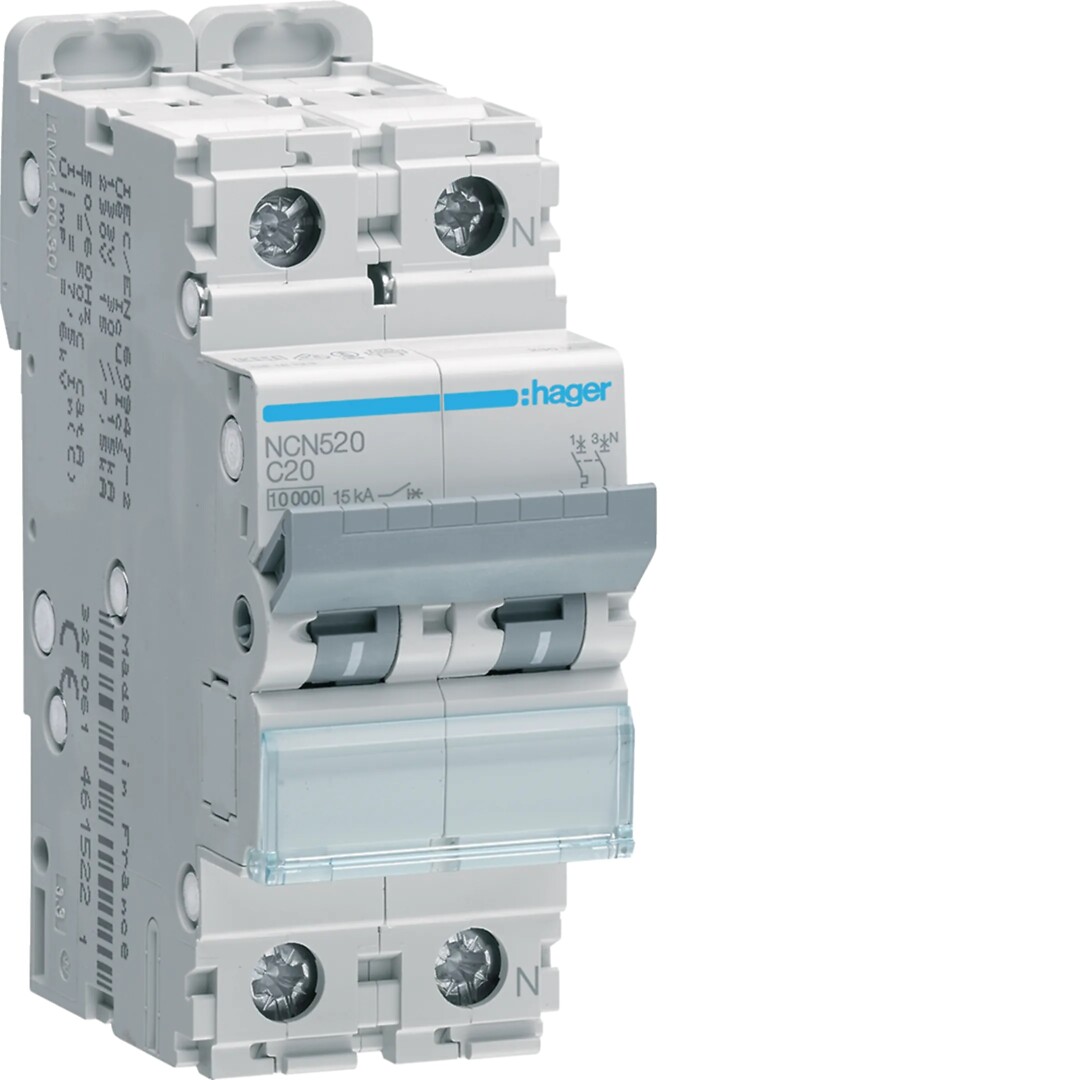

Hager Johdonsuojakatkaisija 1L+N 10kA C-käyrä 20A 2 moduulia NCN520

Name: Johdonsuojakatkaisija 1L+N 10kA C-käyrä 20A 2 moduulia
Brand: Hager
SKU: 5521

Tuotekoodi: NCN520

Sähkönumero: 3246335

Tuotemerkki: Hager

GTIN: 3250614615238

Johdonsuojakatkaisija 1L+N 10kA C-käyrä 20A, koko 2 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	35
Korkeus (mm)	83
Paino netto (kg)	0.216

Upotussyvyys	70 mm
Laukaisukäyrä	C
Napojen määrä yhteensä	2
Suojattujen napojen määrä	1
Nimellisvirta	20 A
Nimellisjännite	230 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	10 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V	15 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	5.29 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	2
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	73
Pakkauskoko 0 leveys (mm)	35
Pakkauskoko 0 korkeus (mm)	87
Pakkauskoko 0 paino brutto (kg)	0.232
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	80
Pakkauskoko 1 leveys (mm)	40
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	0.234
Pakkauskoko 2	6
Pakkauskoko 2 pituus (mm)	226
Pakkauskoko 2 leveys (mm)	97
Pakkauskoko 2 korkeus (mm)	82
Pakkauskoko 2 paino (kg)	1.231
Pakkauskoko 3	72
Pakkauskoko 4 (lava)	1728
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1106
Pakkauskoko 4 paino (kg)	463.544
