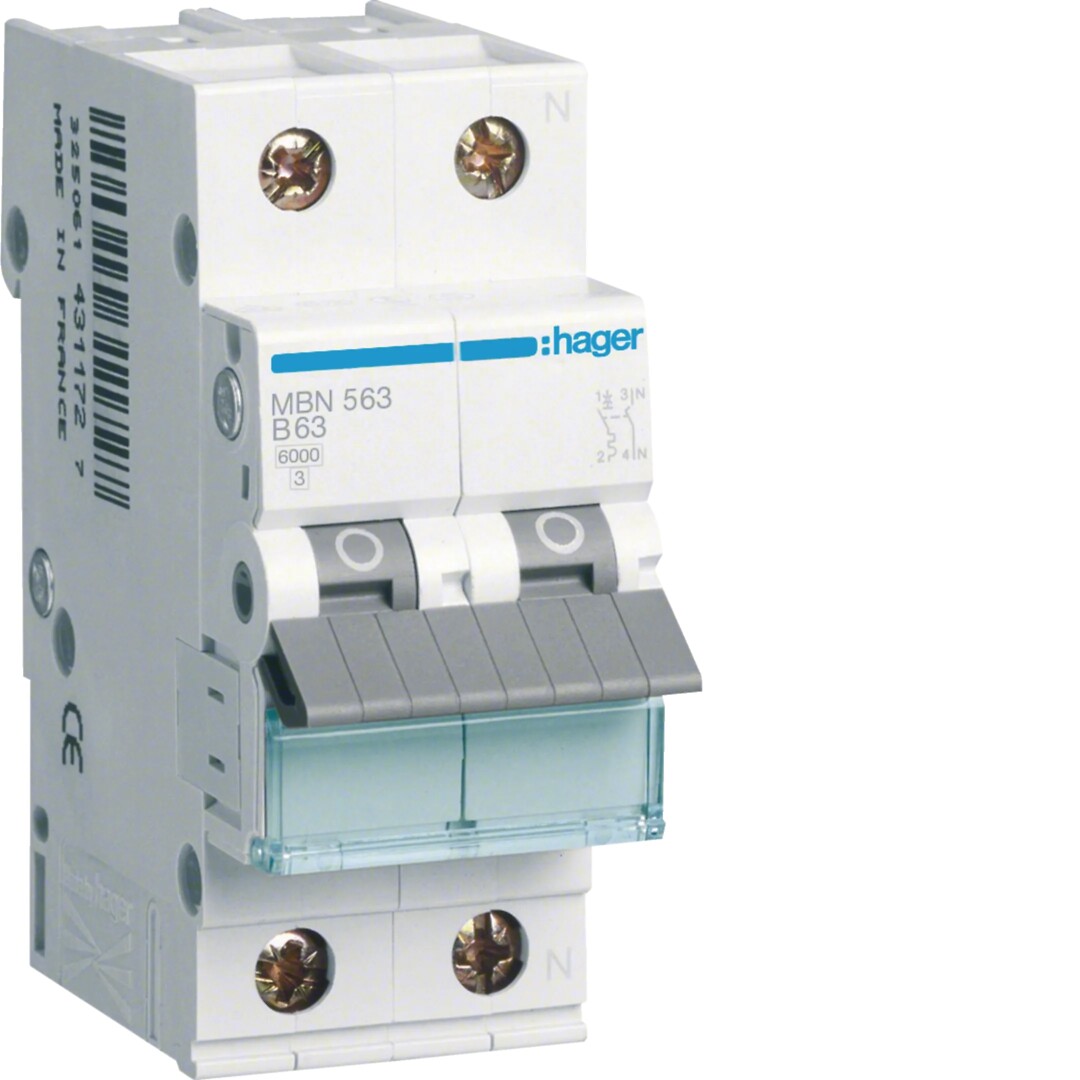

Hager Johdonsuojakatkaisija 1L+N 6kA B-käyrä 63A 2 moduulia MBN563

Tuotekoodi: MBN563

Sähkönumero: 3246383

Tuotemerkki: Hager

GTIN: 3250614310768

Johdonsuojakatkaisija 2-napainen vaihenavalla ja juontavalla nollanavalla 6kA B-käyrä 63A, koko 2 moduulia. Johdonsuoja DIN EN 69898-1 (VDE 0641 osa 11) : 2003-12, EN 60898-1, A1: 2003 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm) 73
Leveys (mm) 35
Korkeus (mm) 83
Paino netto (kg) 0.15
Upotussyvyys 70 mm
Laukaisukäyrä B
Napojen määrä yhteensä 2
Suojattujen napojen määrä 1
Nimellisvirta 63 A
Nimellisjännite 230 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 6 kA
Jännitetyyppi AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 10 kA
Taajuus 50 Hz
Taajuus 60 Hz
Tehohäviö 11.4 W
Virranrajoitusluokka 3
Uppoasennus kyllä
Juontava 0-napa kyllä
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Lisäyksikkömahdollisuus kyllä
Leveys (moduulipaikkojen määrä) 2
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 70 °C
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 25 mm²
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 35 mm²
Rajähdyssuojattu ei
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 85
Pakkauskoko 1 leveys (mm) 73
Pakkauskoko 1 korkeus (mm) 35
Pakkauskoko 1 paino brutto (kg) 0.251
Pakkauskoko 2 6
Pakkauskoko 2 pituus (mm) 225
Pakkauskoko 2 leveys (mm) 100
Pakkauskoko 2 korkeus 80
Pakkauskoko 2 paino (kg) 1.54
Pakkauskoko 3 72
Pakkauskoko 3 pituus (mm) 365
Pakkauskoko 3 leveys (mm) 315
Pakkauskoko 3 korkeus (mm) 215
Pakkauskoko 3 paino (kg) 18.95
Pakkauskoko 4 (lava) 1728
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1010
Pakkauskoko 4 paino (kg) 479.8
