Lataa tuotekortti

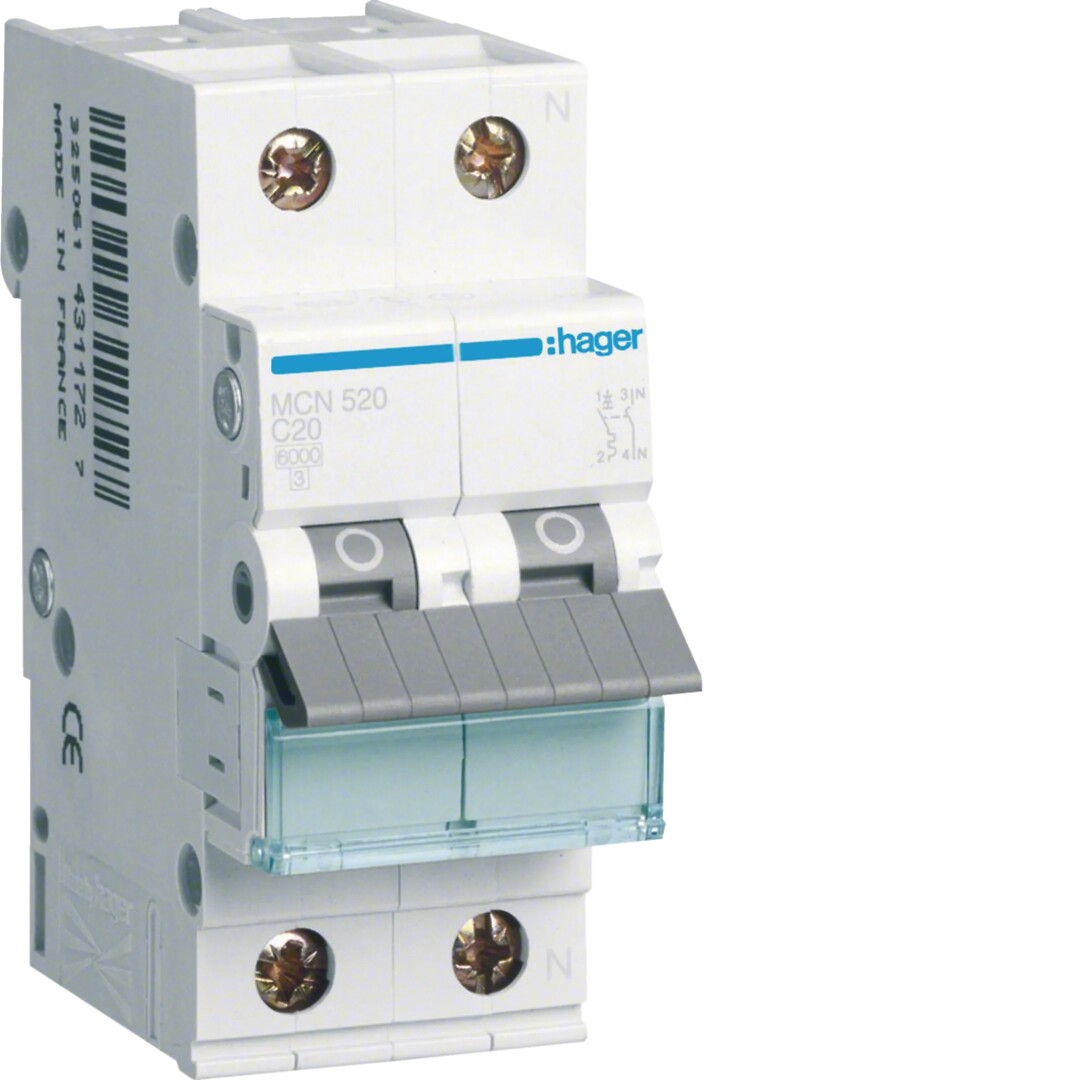

Hager Johdonsuojakatkaisija 1L+N 6kA C-käyrä 20A 2 moduulia MCN520

Tuotekoodi: MCN520

Sähkönumero: 3248873

Tuotemerkki: Hager

GTIN: 3250614311765

Johdonsuojakatkaisija 1L+N 6kA C-käyrä 20A, koko 2 moduulia. Johdonsuoja DIN EN 69898-1 (VDE 0641 osa 11) : 2003-12, EN 60898-1, A1: 2003 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm) 73
Leveys (mm) 35
Korkeus (mm) 83
Paino netto (kg) 0.28
Upotussyvyys 70 mm
Laukaisukäyrä C
Napojen määrä yhteensä 2
Suojattujen napojen määrä 1
Nimellisvirta 20 A
Nimellisjännite 230 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 6 kA
Jännitetyyppi AC
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 10 kA
Taajuus 50 Hz
Taajuus 60 Hz
Tehohäviö 5.6 W
Virranrajoitusluokka 3
Uppoasennus kyllä
Juontava 0-napa kyllä
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Lisäyksikkömahdollisuus kyllä
Leveys (moduulipaikkojen määrä) 2
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 70 °C
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 25 mm²
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 35 mm²
Rajähdyssuojattu ei
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 87
Pakkauskoko 1 leveys (mm) 73
Pakkauskoko 1 korkeus (mm) 35
Pakkauskoko 1 paino brutto (kg) 0.227
Pakkauskoko 2 6
Pakkauskoko 2 pituus (mm) 225
Pakkauskoko 2 leveys (mm) 95
Pakkauskoko 2 korkeus 85
Pakkauskoko 2 paino (kg) 1.225
Pakkauskoko 3 72
Pakkauskoko 3 pituus (mm) 360
Pakkauskoko 3 leveys (mm) 315
Pakkauskoko 3 korkeus (mm) 230
Pakkauskoko 3 paino (kg) 15.04
Pakkauskoko 4 (lava) 1728
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1110
Pakkauskoko 4 paino (kg) 383.96
