Lataa tuotekortti

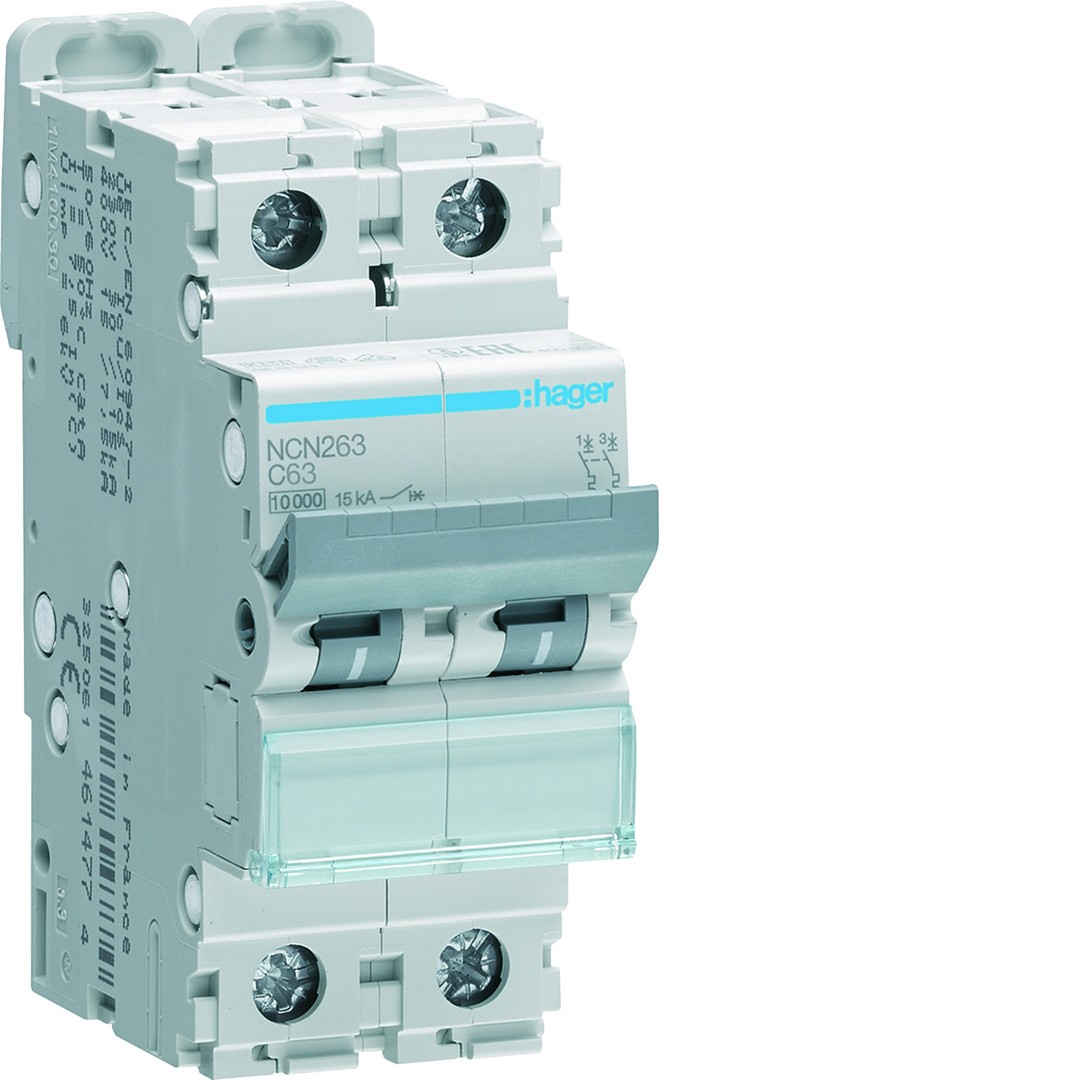

Hager Johdonsuojakatkaisija 2-napainen 10kA C-käyrä 63A 2 moduulia NCN263

Name: Johdonsuojakatkaisija 2-napainen 10kA C-käyrä 63A 2 moduulia
Brand: Hager
SKU: 8548

Tuotekoodi: NCN263

Sähkönumero: 3263170

Tuotemerkki: Hager

GTIN: 3250614614835

Johdonsuojakatkaisija 2-napainen 10kA C-käyrä 63A, koko 2 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	35
Korkeus (mm)	83
Paino netto (kg)	0.228

Upotussyvyys	70 mm
Laukaisukäyrä	C
Napojen määrä yhteensä	2
Suojattujen napojen määrä	2
Nimellisvirta	63 A
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	10 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V	30 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	15 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	13.1 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	ei
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	2
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	73
Pakkauskoko 0 leveys (mm)	35
Pakkauskoko 0 korkeus (mm)	87
Pakkauskoko 0 paino brutto (kg)	0.249
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	80
Pakkauskoko 1 leveys (mm)	40
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	0.25
Pakkauskoko 2	6
Pakkauskoko 2 pituus (mm)	226
Pakkauskoko 2 leveys (mm)	100
Pakkauskoko 2 korkeus (mm)	84
Pakkauskoko 2 paino (kg)	1.493
Pakkauskoko 3	72
Pakkauskoko 3 pituus (mm)	370
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	239
Pakkauskoko 3 paino (kg)	18.356
Pakkauskoko 4 (lava)	1728
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1106
Pakkauskoko 4 paino (kg)	463.544
