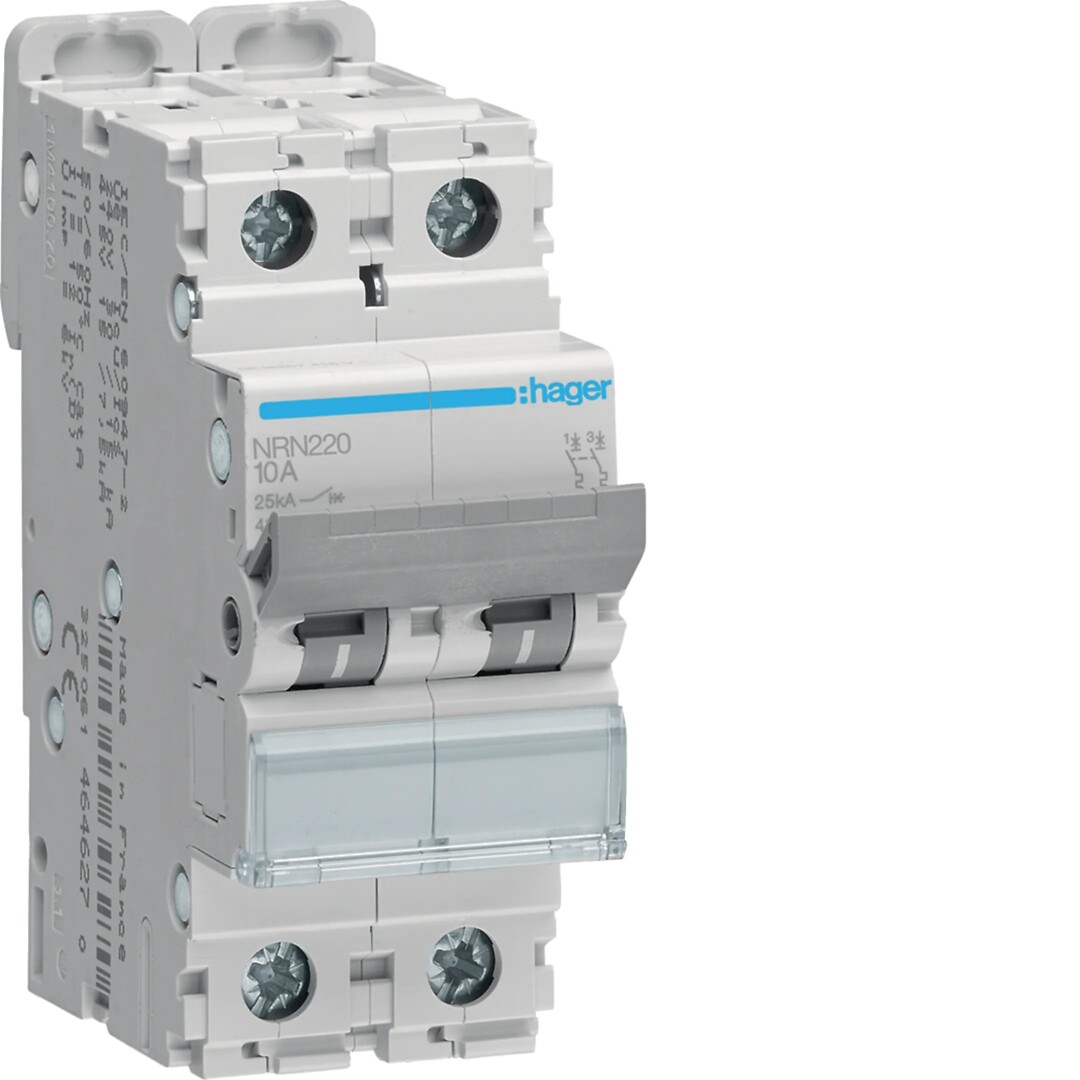

Hager Johdonsuojakatkaisija 2-napainen 25kA C-käyrä 20A 2 moduulia NRN220

Name: Johdonsuojakatkaisija 2-napainen 25kA C-käyrä 20A 2 moduulia
Brand: Hager
SKU: 7349

Tuotekoodi: NRN220

Sähkönumero: 3263622

Tuotemerkki: Hager

GTIN: 3250614645020

Johdonsuojakatkaisija 2-napainen 25kA C-käyrä 20A, koko 2 moduulia. Johdonsuoja IEC 60947-2 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	35
Korkeus (mm)	83
Paino netto (kg)	0.235

Upotussyvyys	70 mm
Laukaisukäyrä	C
Napojen määrä yhteensä	2
Suojattujen napojen määrä	2
Nimellisvirta	20 A
Nimellisjännite	415 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	10 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V	25 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	25 kA
Taajuus	50 Hz
Taajuus	60 Hz
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	ei
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	2
Kotelointiluokka (IP)	IP20
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	40
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.235
Pakkauskoko 2	60
Pakkauskoko 2 pituus (mm)	98
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus	41
Pakkauskoko 2 paino (kg)	0.243
Pakkauskoko 3	60
Pakkauskoko 3 pituus (mm)	364
Pakkauskoko 3 leveys (mm)	316
Pakkauskoko 3 korkeus (mm)	211
Pakkauskoko 3 paino (kg)	14.877
Pakkauskoko 4 (lava)	1440
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	994
Pakkauskoko 4 paino (kg)	380.048
