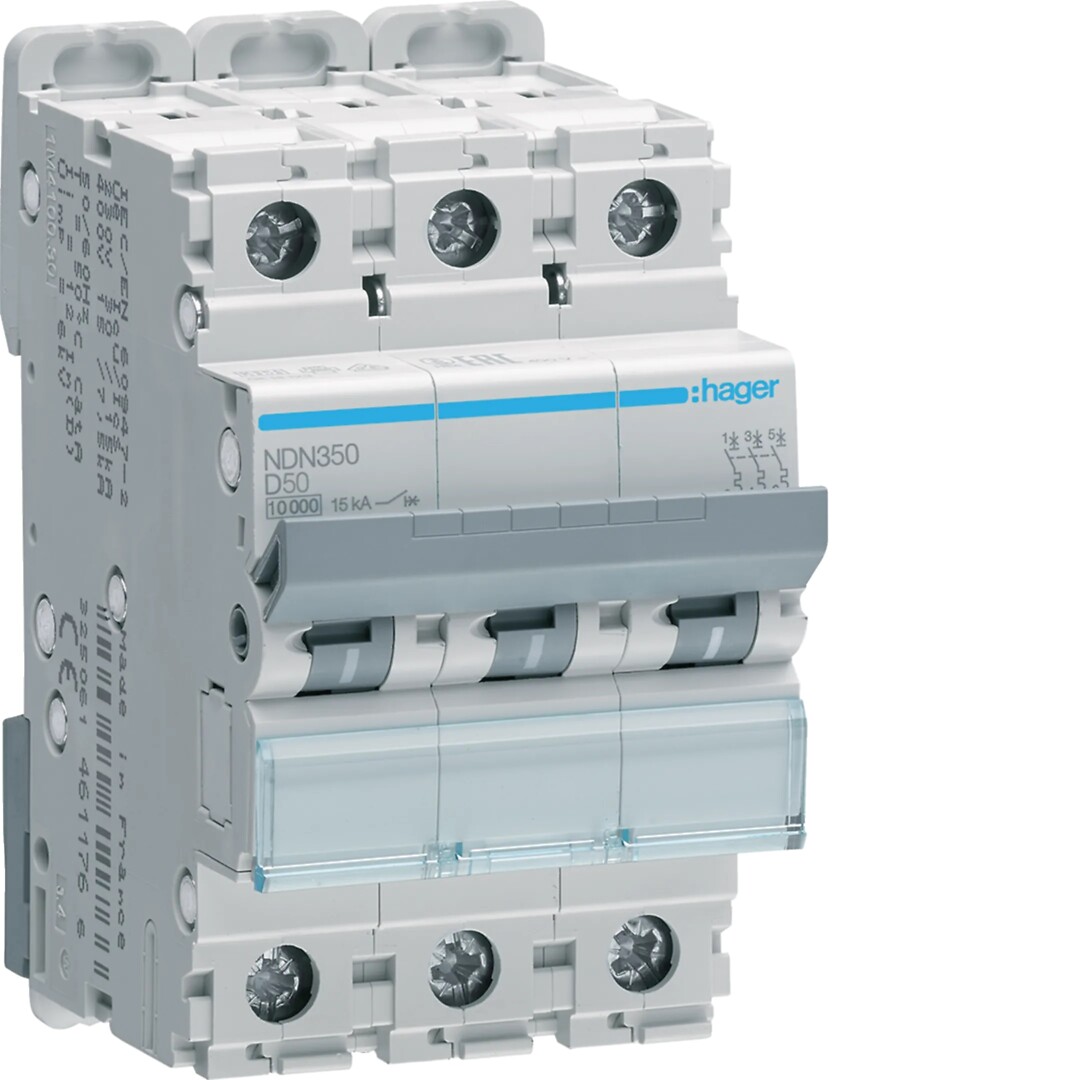

Hager Johdonsuojakatkaisija 3-napainen 10kA D-käyrä 50A 3 moduulia NDN350

Tuotekoodi: NDN350

Sähkönumero: 3263348

Tuotemerkki: Hager

GTIN: 3250614611810

Johdonsuojakatkaisija 3-napainen 10kA D-käyrä 50A, koko 3 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm) 73
Leveys (mm) 52.5
Korkeus (mm) 83
Paino netto (kg) 0.35
Upotussyvyys 70 mm
Laukaisukäyrä D
Napojen määrä yhteensä 3
Suojattujen napojen määrä 3
Nimellisvirta 50 A
Nimellisjännite 400 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 10 kA
Jännitetyyppi AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V 10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 30 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V 15 kA
Taajuus 50 Hz
Taajuus 60 Hz
Tehohäviö 15.4 W
Uppoasennus kyllä
Juontava 0-napa ei
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Lisäyksikkömahdollisuus kyllä
Leveys (moduulipaikkojen määrä) 3
Kotelointiluokka (IP) IP20
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 70 °C
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 25 mm²
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 35 mm²
Rajähdyssuojattu ei
Pakkauskoko 0 1
Pakkauskoko 0 pituus (mm) 73
Pakkauskoko 0 leveys (mm) 52.5
Pakkauskoko 0 korkeus (mm) 87
Pakkauskoko 0 paino brutto (kg) 0.368
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 80
Pakkauskoko 1 leveys (mm) 60
Pakkauskoko 1 korkeus (mm) 100
Pakkauskoko 1 paino brutto (kg) 0.4
Pakkauskoko 2 4
Pakkauskoko 2 pituus (mm) 226
Pakkauskoko 2 leveys (mm) 97
Pakkauskoko 2 korkeus (mm) 82
Pakkauskoko 2 paino (kg) 1.488
Pakkauskoko 3 48
Pakkauskoko 3 pituus (mm) 368
Pakkauskoko 3 leveys (mm) 321
Pakkauskoko 3 korkeus (mm) 232
Pakkauskoko 3 paino (kg) 18.2
Pakkauskoko 4 (lava) 1152
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1078
Pakkauskoko 4 paino (kg) 459.8
