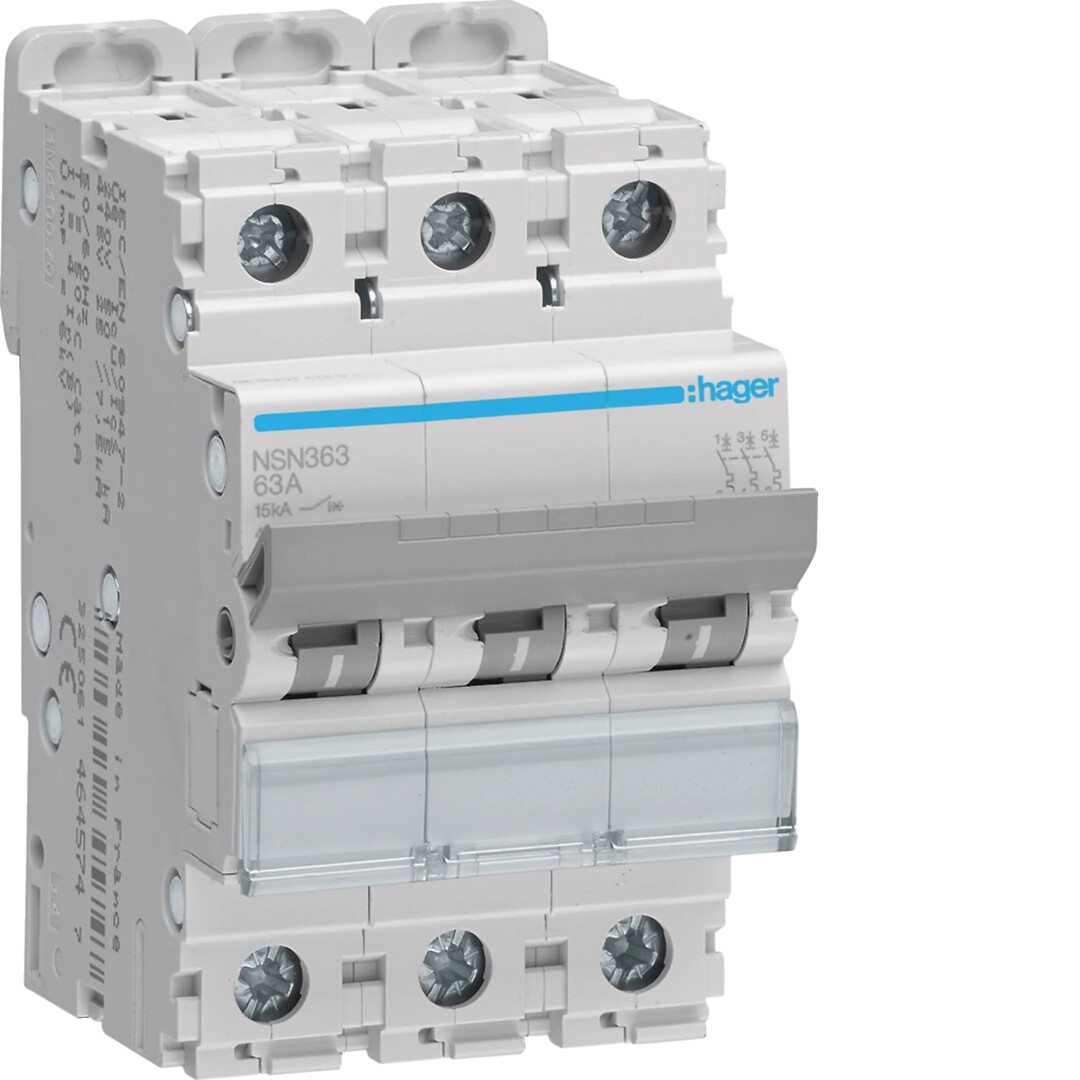

Hager Johdonsuojakatkaisija 3-napainen 15kA D-käyrä 63A 3 moduulia NSN363

Name: Johdonsuojakatkaisija 3-napainen 15kA D-käyrä 63A 3 moduulia
Brand: Hager
SKU: 6769

Tuotekoodi: NSN363

Sähkönumero: 3263697

Tuotemerkki: Hager

GTIN: 3250614646423

Johdonsuojakatkaisija 3-napainen 15kA D-käyrä 63A, koko 3 moduulia. Johdonsuoja IEC 60947-2 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	52.5
Korkeus (mm)	83
Paino netto (kg)	0.368

Upotussyvyys	70 mm
Laukaisukäyrä	D
Napojen määrä yhteensä	3
Nimellisvirta	63 A
Nimellisjännite	415 V
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	10 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V	15 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	15 kA
Juontava 0-napa	ei
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	3
Kotelointiluokka (IP)	IP2X
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	60
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.368
Pakkauskoko 2	48
Pakkauskoko 2 pituus (mm)	94
Pakkauskoko 2 leveys (mm)	80
Pakkauskoko 2 korkeus	56
Pakkauskoko 2 paino (kg)	0.373
Pakkauskoko 3	48
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	230
Pakkauskoko 3 paino (kg)	18.344
Pakkauskoko 4 (lava)	1152
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1070
Pakkauskoko 4 paino (kg)	463.256
