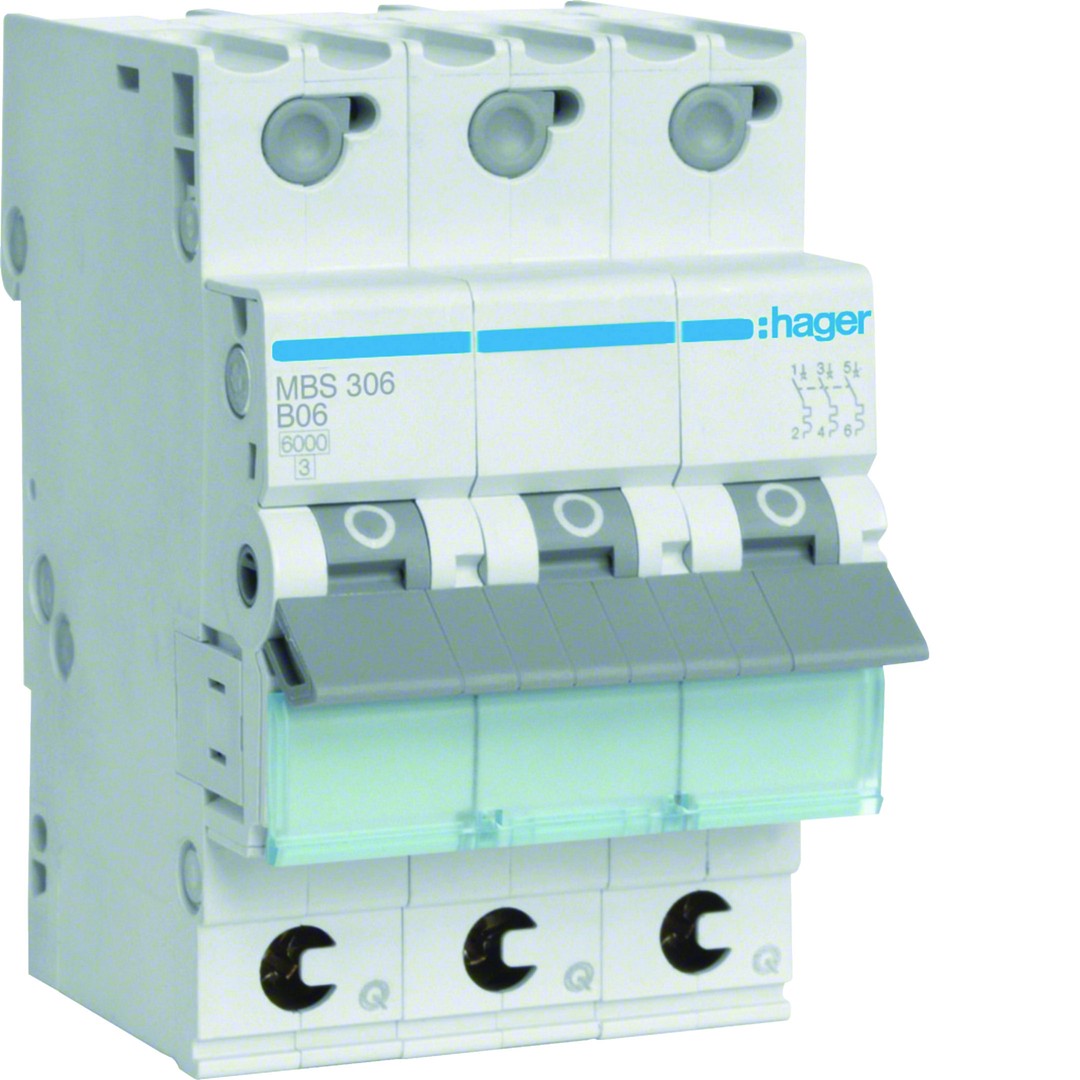

Hager Johdonsuojakatkaisija 3-napainen 6kA B-käyrä 6A QuickConnect 3 moduulia MBS306

Name: Johdonsuojakatkaisija 3-napainen 6kA B-käyrä 6A QuickConnect 3 moduulia
Brand: Hager
SKU: 14301

Tuotekoodi: MBS306

Sähkönumero: 3246470

Tuotemerkki: Hager

GTIN: 3250614314858

Johdonsuojakatkaisija 3-napainen 6kA B-käyrä 6A, Quick Connect-jousiliittimillä, koko 3 moduulia Johdonsuojakatkaisija QuickConnect-liittimillä DIN EN 60898-1; EN 60898-1:2003; EN 60898-1, pr A1:2003 mukaan, jousiliitos lähtöpuolella 16A nimellisvirtaan asti ja syöttöpuolella virtakiskolle 63A asti. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan, VDE-merkinnällä. Johdonsuojakatkaisija on varustettu viivästetyllä laukaisulla ylikuormitusta vastaan ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laitteessa on merkintäikkuna ryhmämerkintöjä varten. Erityinen DIN-kiinnitysklipsi mahdollistaa tuotteiden helpon irrotuksen ja lisäyksen virtakiskoasennukseen DIN-kiskorivin keskeltä, ilman tarvetta irrottaa virtakisko muista rivissä olevista laitteista.

Pituus (mm)	73
Leveys (mm)	52.5
Korkeus (mm)	83
Paino netto (kg)	0.248

Upotussyvyys	70 mm
Laukaisukäyrä	B
Napojen määrä yhteensä	3
Suojattujen napojen määrä	3
Nimellisvirta	6 A
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	6 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	6 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	10 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	3.8 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	ei
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	3
Kotelointiluokka (IP)	IP20
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	73
Pakkauskoko 0 leveys (mm)	52.5
Pakkauskoko 0 korkeus (mm)	87
Pakkauskoko 0 paino brutto (kg)	0.287
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	60
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.35
Pakkauskoko 2	4
Pakkauskoko 2 pituus (mm)	226
Pakkauskoko 2 leveys (mm)	95
Pakkauskoko 2 korkeus (mm)	82
Pakkauskoko 2 paino (kg)	1.13
Pakkauskoko 3	48
Pakkauskoko 3 pituus (mm)	365
Pakkauskoko 3 leveys (mm)	318
Pakkauskoko 3 korkeus (mm)	234
Pakkauskoko 3 paino (kg)	13.972
Pakkauskoko 4 (lava)	1152
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1086
Pakkauskoko 4 paino (kg)	358.328
