Lataa tuotekortti

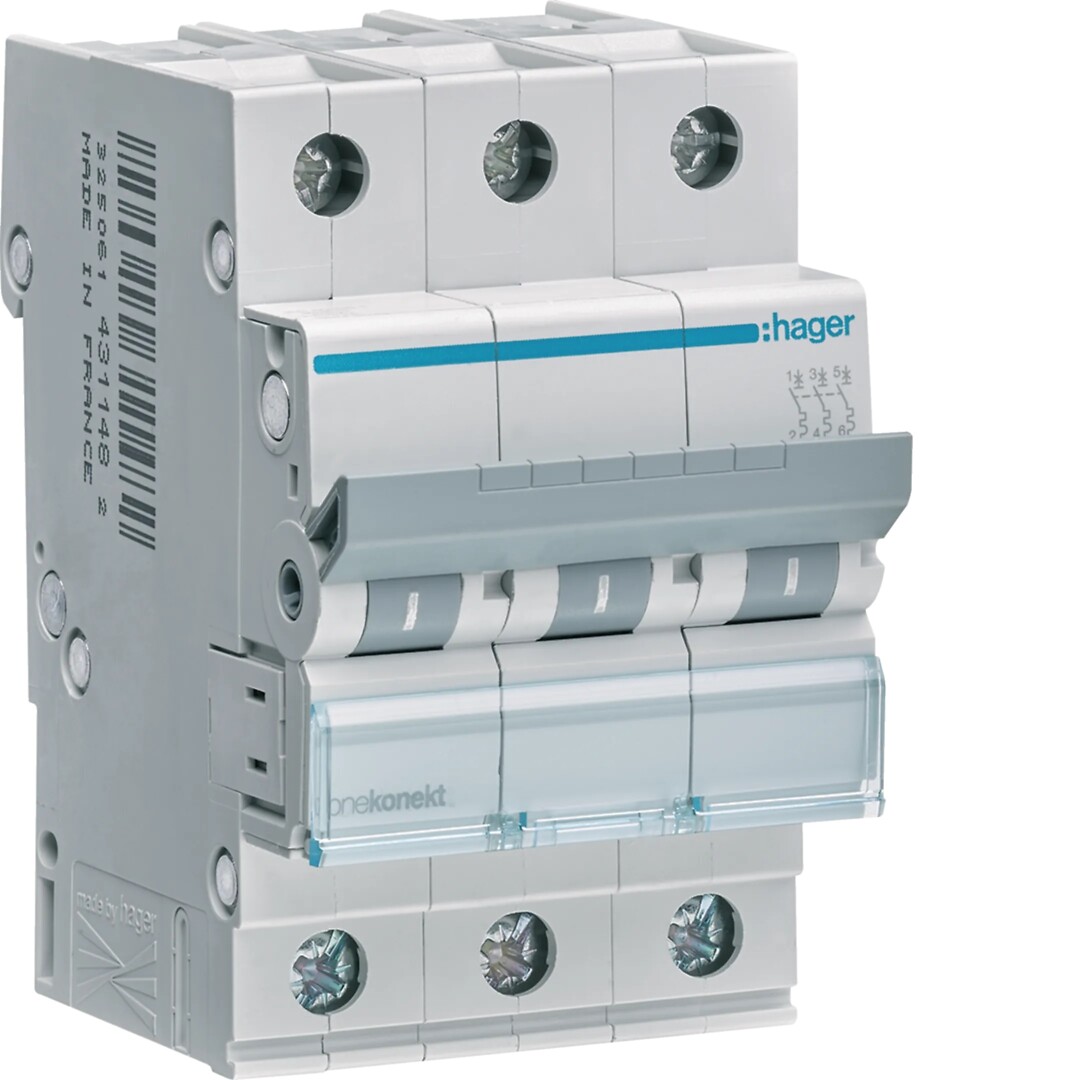

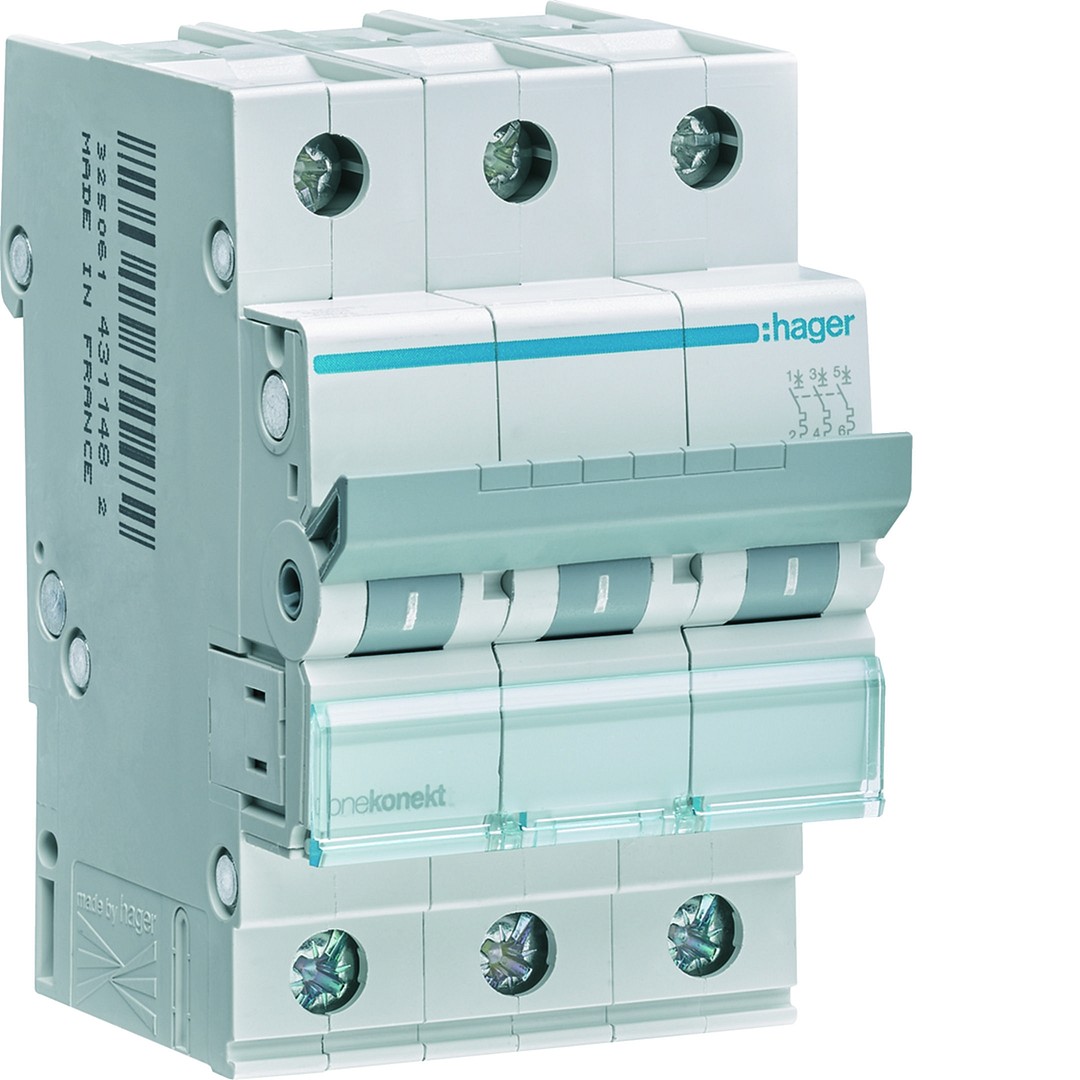

Hager Johdonsuojakatkaisija 3-napainen 6kA C-käyrä 2A 3 moduulia MCN302

Name: Johdonsuojakatkaisija 3-napainen 6kA C-käyrä 2A 3 moduulia
Brand: Hager
SKU: 5750

Tuotekoodi: MCN302

Sähkönumero: 3246702

Tuotemerkki: Hager

GTIN: 3250614311390

Johdonsuojakatkaisija 3-napainen 6kA C-käyrä 2A, koko 3 moduulia. Johdonsuoja DIN EN 69898-1 (VDE 0641 osa 11) : 2003-12, EN 60898-1, A1: 2003 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	52.5
Korkeus (mm)	83
Paino netto (kg)	0.35

Upotussyvyys	70 mm
Laukaisukäyrä	C
Napojen määrä yhteensä	3
Suojattujen napojen määrä	3
Nimellisvirta	2 A
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	6 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	6 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	10 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	4.1 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	ei
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	3
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	73
Pakkauskoko 0 leveys (mm)	52.5
Pakkauskoko 0 korkeus (mm)	87
Pakkauskoko 0 paino brutto (kg)	0.373
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	60
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.37
Pakkauskoko 2	4
Pakkauskoko 2 pituus (mm)	227
Pakkauskoko 2 leveys (mm)	100
Pakkauskoko 2 korkeus (mm)	82
Pakkauskoko 2 paino (kg)	1.489
Pakkauskoko 3	48
Pakkauskoko 3 pituus (mm)	370
Pakkauskoko 3 leveys (mm)	329
Pakkauskoko 3 korkeus (mm)	232
Pakkauskoko 3 paino (kg)	18.126
Pakkauskoko 4 (lava)	1152
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1078
Pakkauskoko 4 paino (kg)	458.024
