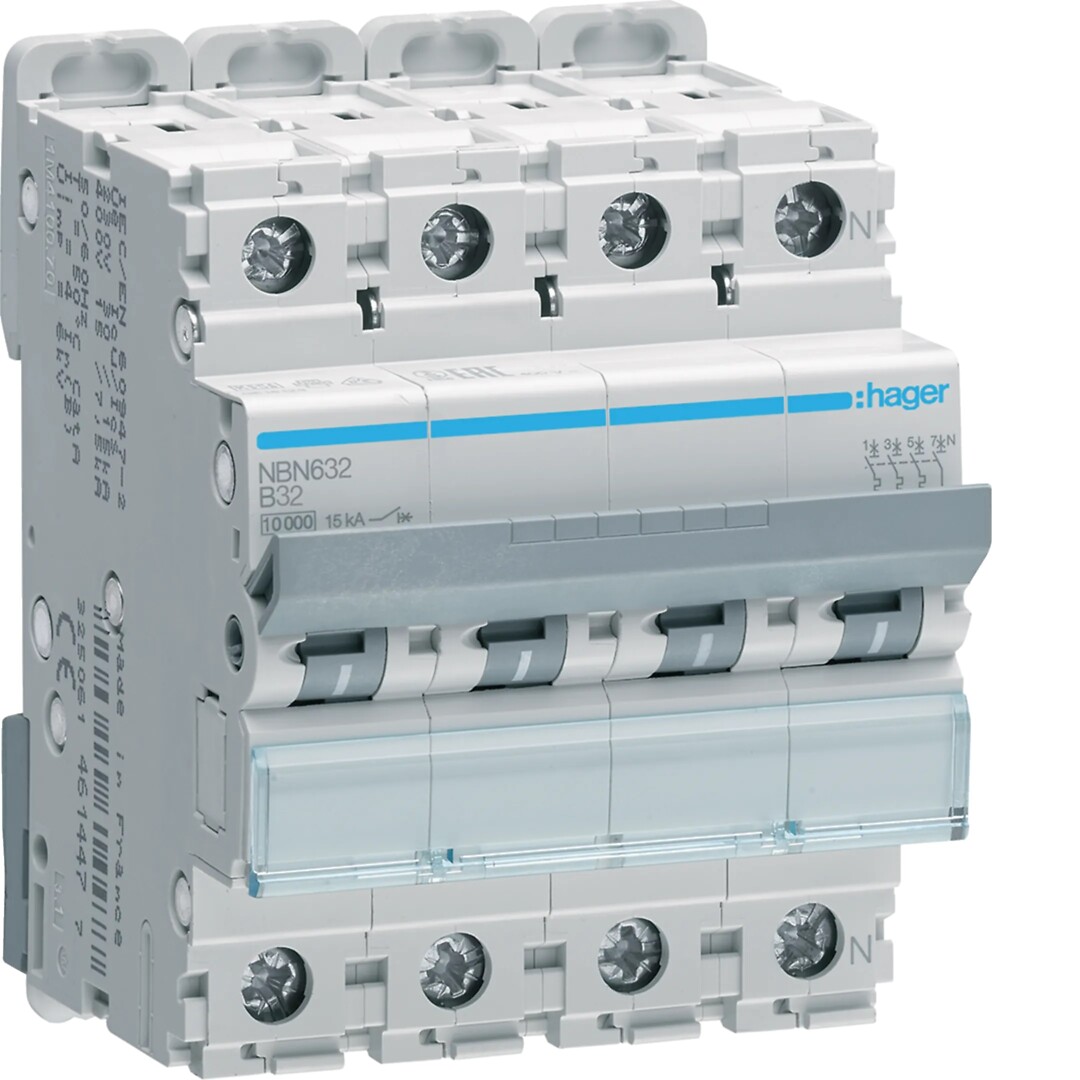

Hager Johdonsuojakatkaisija 3L+N 10kA B-käyrä 32A 4 moduulia NBN632

Name: Johdonsuojakatkaisija 3L+N 10kA B-käyrä 32A 4 moduulia
Brand: Hager
SKU: 12615

Tuotekoodi: NBN632

Sähkönumero: 3246326

Tuotemerkki: Hager

GTIN: 3250614614507

Johdonsuojakatkaisija 4-napainen kolmella vaihenavalla ja juontavalla nollanavalla 10kA B-käyrä 32A, koko 1 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	70
Korkeus (mm)	83
Paino netto (kg)	0.448

Upotussyvyys	70 mm
Laukaisukäyrä	B
Napojen määrä yhteensä	4
Suojattujen napojen määrä	3
Nimellisvirta	32 A
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	10 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V	30 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	15 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	16.5 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	4
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	80
Pakkauskoko 1 leveys (mm)	80
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	0.501
Pakkauskoko 2	3
Pakkauskoko 2 pituus (mm)	225
Pakkauskoko 2 leveys (mm)	100
Pakkauskoko 2 korkeus	82
Pakkauskoko 2 paino (kg)	1.44
Pakkauskoko 3	36
Pakkauskoko 4 (lava)	864
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1098
Pakkauskoko 4 paino (kg)	418.6
