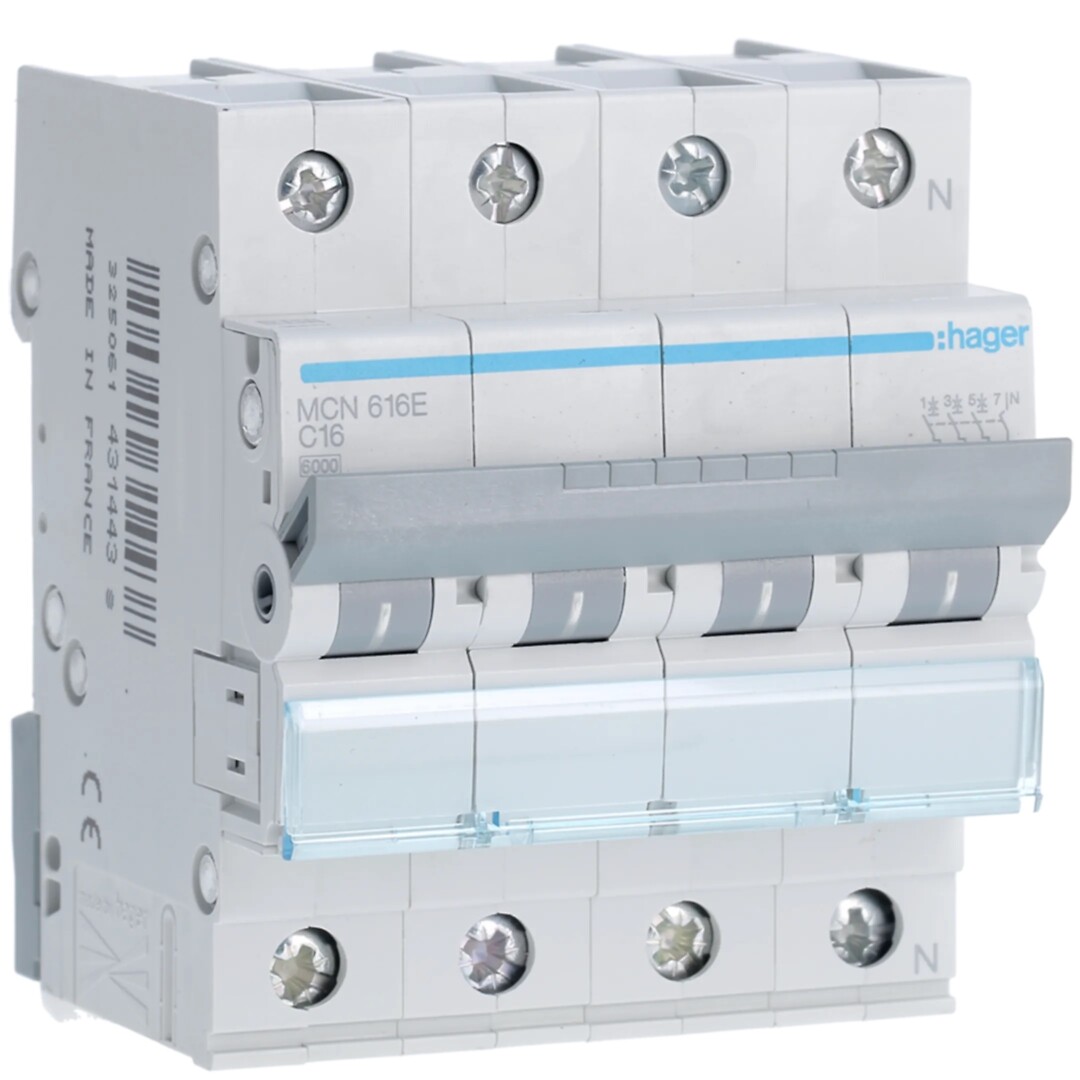

Hager Johdonsuojakatkaisija 3L+N 6kA C-käyrä 16A 4 moduulia MCN616E

Name: Johdonsuojakatkaisija 3L+N 6kA C-käyrä 16A 4 moduulia
Brand: Hager
SKU: 15581

Tuotekoodi: MCN616E

Sähkönumero: 3248887

Tuotemerkki: Hager

GTIN: 3250614311901

Johdonsuojakatkaisija 3L+N 6kA C-käyrä 16A, koko 4 moduulia. Johdonsuoja DIN EN 69898-1 (VDE 0641 osa 11) : 2003-12, EN 60898-1, A1: 2003 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	70
Korkeus (mm)	83
Paino netto (kg)	0.38

Upotussyvyys	70 mm
Laukaisukäyrä	C
Napojen määrä yhteensä	4
Suojattujen napojen määrä	3
Nimellisvirta	16 A
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	6 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	6 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	10 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	8.2 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	4
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	87
Pakkauskoko 0 leveys (mm)	73
Pakkauskoko 0 korkeus (mm)	70
Pakkauskoko 0 paino brutto (kg)	0.407
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	87
Pakkauskoko 1 leveys (mm)	73
Pakkauskoko 1 korkeus (mm)	70
Pakkauskoko 1 paino brutto (kg)	0.407
Pakkauskoko 2	3
Pakkauskoko 2 pituus (mm)	225
Pakkauskoko 2 leveys (mm)	95
Pakkauskoko 2 korkeus (mm)	85
Pakkauskoko 2 paino (kg)	1.205
Pakkauskoko 3	36
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	320
Pakkauskoko 3 korkeus (mm)	230
Pakkauskoko 3 paino (kg)	14.79
Pakkauskoko 4 (lava)	864
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1078
Pakkauskoko 4 paino (kg)	377.96
