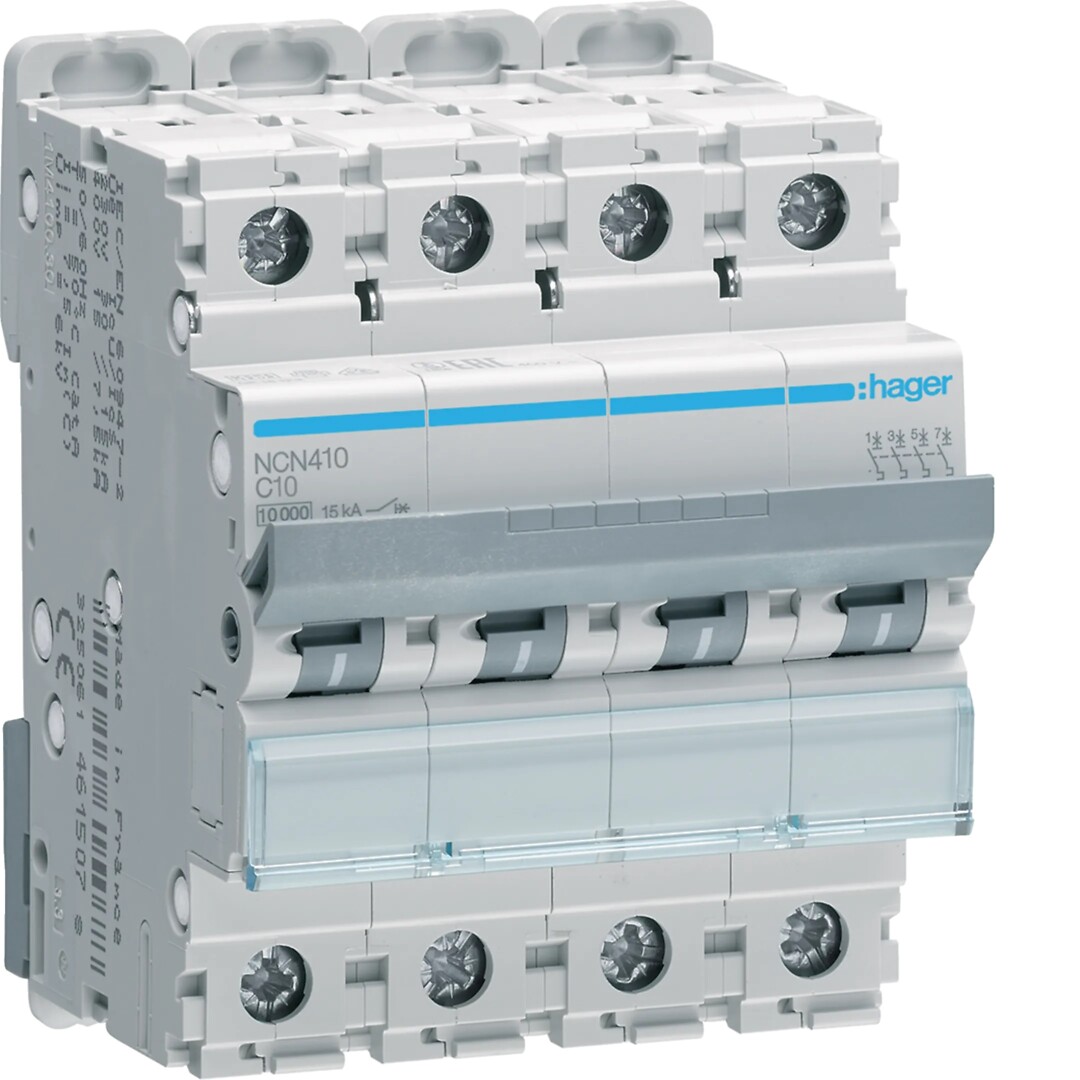

Hager Johdonsuojakatkaisija 4-napainen 10kA C-käyrä 10A 4 moduulia NCN410

Name: Johdonsuojakatkaisija 4-napainen 10kA C-käyrä 10A 4 moduulia
Brand: Hager
SKU: 14134

Tuotekoodi: NCN410

Sähkönumero: 3263226

Tuotemerkki: Hager

GTIN: 3250614615054

Johdonsuojakatkaisija 4-napainen 10kA C-käyrä 10A, koko 4 moduulia. Johdonsuoja EN 60898-1, IEC 60898-1, VDE 0641-11 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	70
Korkeus (mm)	83
Paino netto (kg)	0.406

Upotussyvyys	70 mm
Laukaisukäyrä	C
Napojen määrä yhteensä	4
Suojattujen napojen määrä	4
Nimellisvirta	10 A
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	10 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V	30 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	15 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	8.29 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	ei
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	4
Kotelointiluokka (IP)	IP20
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	73
Pakkauskoko 0 leveys (mm)	70
Pakkauskoko 0 korkeus (mm)	87
Pakkauskoko 0 paino brutto (kg)	0.44
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	80
Pakkauskoko 1 leveys (mm)	80
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	0.49
Pakkauskoko 2	3
Pakkauskoko 2 pituus (mm)	227
Pakkauskoko 2 leveys (mm)	100
Pakkauskoko 2 korkeus (mm)	82
Pakkauskoko 2 paino (kg)	1.342
Pakkauskoko 3	36
Pakkauskoko 3 pituus (mm)	373
Pakkauskoko 3 leveys (mm)	318
Pakkauskoko 3 korkeus (mm)	239
Pakkauskoko 3 paino (kg)	16.182
Pakkauskoko 4 (lava)	864
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1106
Pakkauskoko 4 paino (kg)	411.368
