Lataa tuotekortti

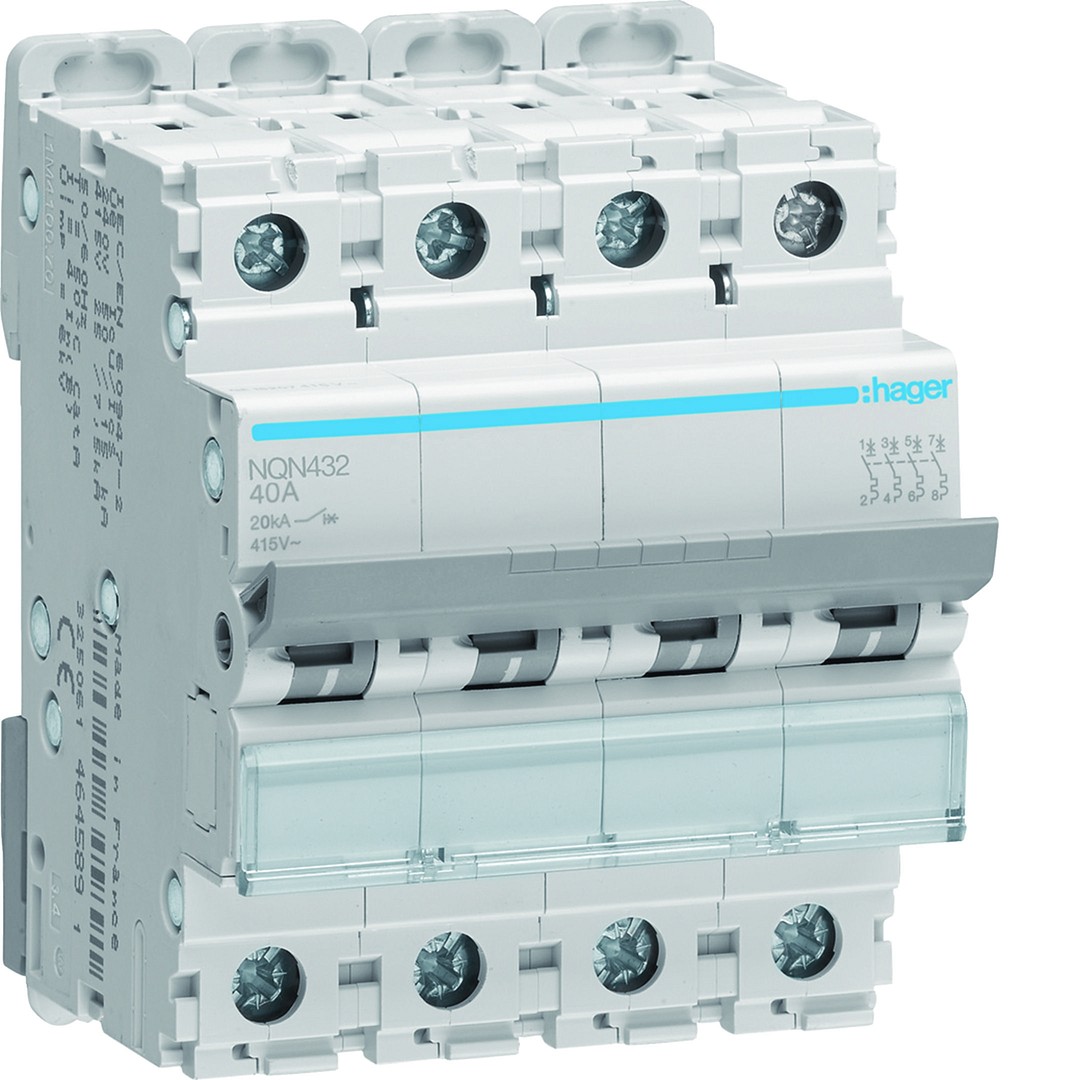

Hager Johdonsuojakatkaisija 4-napainen 20kA B-käyrä 32A 4 moduulia NQN432

Tuotekoodi: NQN432

Sähkönumero: 3263744

Tuotemerkki: Hager

GTIN: 3250614645945

Johdonsuojakatkaisija 4-napainen 20kA C-käyrä 32A, koko 4 moduulia. Johdonsuoja IEC 60947-2 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm) 73
Leveys (mm) 70
Korkeus (mm) 83
Paino netto (kg) 0.14
Upotussyvyys 70 mm
Laukaisukäyrä B
Napojen määrä yhteensä 4
Suojattujen napojen määrä 4
Nimellisvirta 32 A
Nimellisjännite 415 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 6 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V 10 kA
Jännitetyyppi AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V 10 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V 40 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V 20 kA
Taajuus 50 Hz
Taajuus 60 Hz
Virranrajoitusluokka 3
Uppoasennus kyllä
Juontava 0-napa ei
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Lisäyksikkömahdollisuus kyllä
Leveys (moduulipaikkojen määrä) 4
Kotelointiluokka (IP) IP20
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 70 °C
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 25 mm²
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 35 mm²
Rajähdyssuojattu ei
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 80
Pakkauskoko 1 leveys (mm) 100
Pakkauskoko 1 korkeus (mm) 80
Pakkauskoko 1 paino brutto (kg) 0.49
Pakkauskoko 2 24
Pakkauskoko 2 pituus (mm) 95
Pakkauskoko 2 leveys (mm) 82
Pakkauskoko 2 korkeus 74
Pakkauskoko 2 paino (kg) 0.481
Pakkauskoko 3 36
Pakkauskoko 3 pituus (mm) 360
Pakkauskoko 3 leveys (mm) 315
Pakkauskoko 3 korkeus (mm) 230
Pakkauskoko 3 paino (kg) 17.756
Pakkauskoko 4 (lava) 576
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1070
Pakkauskoko 4 paino (kg) 449.144
