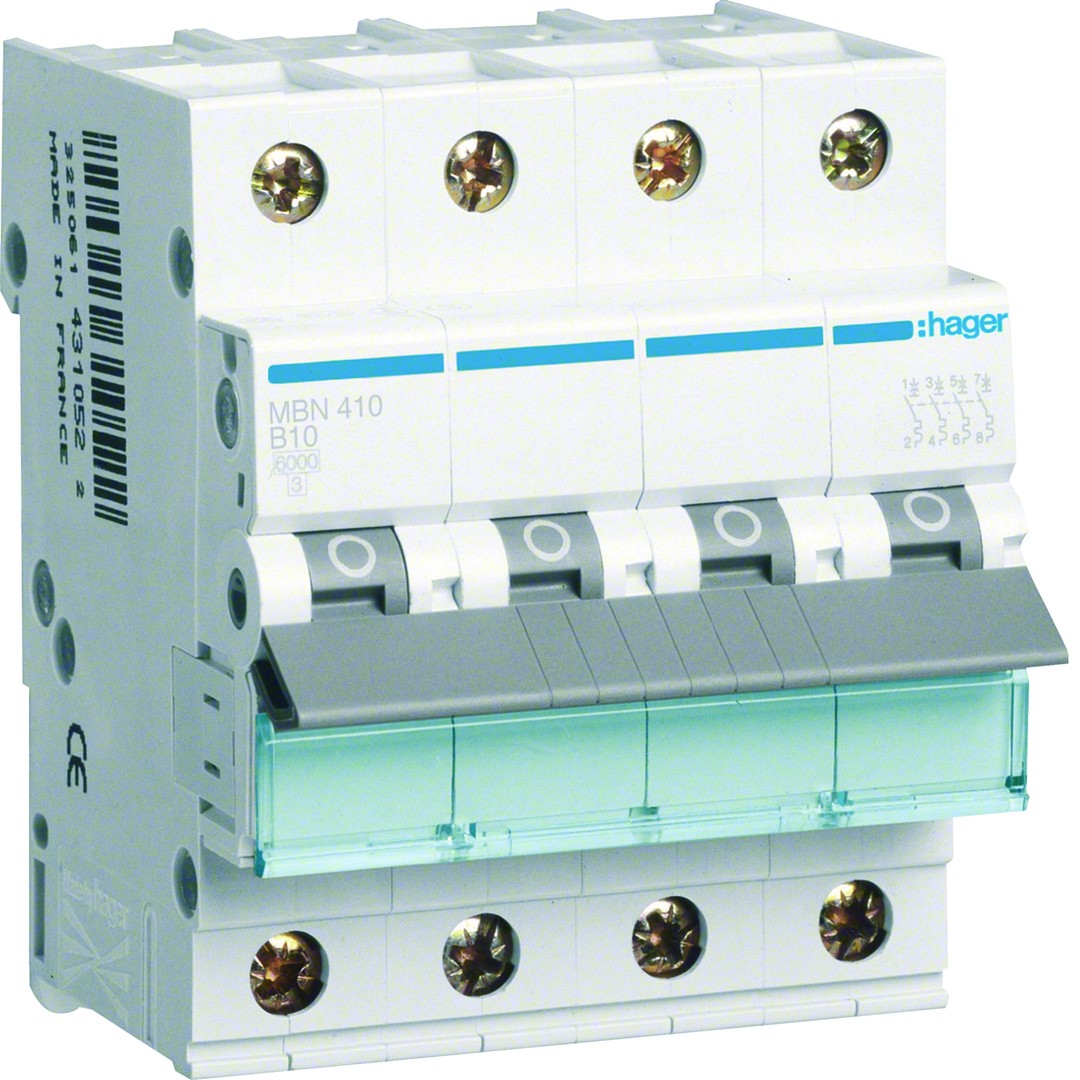

Hager Johdonsuojakatkaisija 4-napainen 6kA B-käyrä 10A 4 moduulia MBN410

Name: Johdonsuojakatkaisija 4-napainen 6kA B-käyrä 10A 4 moduulia
Brand: Hager
SKU: 5382

Tuotekoodi: MBN410

Sähkönumero: 3246365

Tuotemerkki: Hager

GTIN: 3250614310539

Johdonsuojakatkaisija 4-napainen 6kA B-käyrä 10A, koko 4 moduulia. Johdonsuoja DIN EN 69898-1 (VDE 0641 osa 11) : 2003-12, EN 60898-1, A1: 2003 mukaan. Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Johdonsuojakatkaisija on varustettu viivetoimisella termisellä laukaisimella ylikuormitussuojaukseen ja sähkömagneettisella laukaisimella oikosulkusuojaukseen. Voidaan varustaa jälkiasennettavilla lisämoduuleilla. Laite on varustettu merkintäikkunalla ja se on vaihdettavissa virtakiskoasennuksesta vapauttamalla DIN-kiskokiinnike ääriasentoon.

Pituus (mm)	73
Leveys (mm)	70
Korkeus (mm)	83
Paino netto (kg)	0.375

Upotussyvyys	70 mm
Laukaisukäyrä	B
Napojen määrä yhteensä	4
Suojattujen napojen määrä	4
Nimellisvirta	10 A
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	4 kV
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V	6 kA
Jännitetyyppi	AC
Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V	6 kA
Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V	10 kA
Taajuus	50 Hz
Taajuus	60 Hz
Tehohäviö	7.8 W
Virranrajoitusluokka	3
Uppoasennus	kyllä
Juontava 0-napa	ei
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Lisäyksikkömahdollisuus	kyllä
Leveys (moduulipaikkojen määrä)	4
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	70 °C
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	25 mm²
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	35 mm²
Rajähdyssuojattu	ei

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	73
Pakkauskoko 0 leveys (mm)	70
Pakkauskoko 0 korkeus (mm)	85
Pakkauskoko 0 paino brutto (kg)	0.404
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	85
Pakkauskoko 1 leveys (mm)	73
Pakkauskoko 1 korkeus (mm)	70
Pakkauskoko 1 paino brutto (kg)	0.391
Pakkauskoko 2	3
Pakkauskoko 2 pituus (mm)	228
Pakkauskoko 2 leveys (mm)	102
Pakkauskoko 2 korkeus (mm)	82
Pakkauskoko 2 paino (kg)	1.212
Pakkauskoko 3	36
Pakkauskoko 3 pituus (mm)	370
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	210
Pakkauskoko 3 paino (kg)	14.984
Pakkauskoko 4 (lava)	864
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	990
Pakkauskoko 4 paino (kg)	384.616
