Keskitetyn suojauksen kotelo, seinäasennus, yksikenttäinen 240A Ahma KSK125M-S

Tuotekoodi: KSK125M-S

Sähkönumero: 3427482

Tuotemerkki: UTU

GTIN: 6438526001760

Tuotesarja: Ahma

Minimipakkaus: 1 kappale

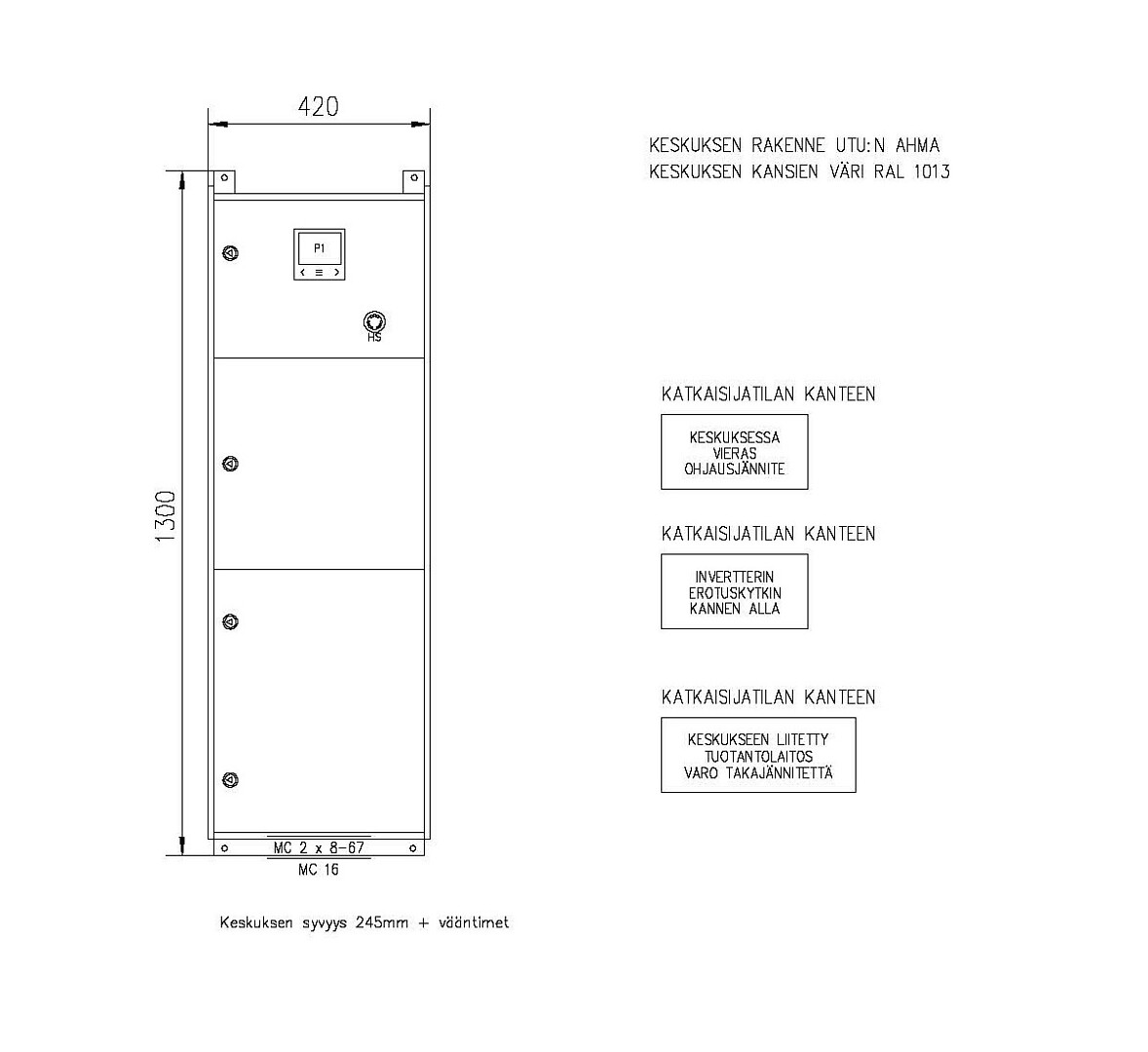

Keskitetyn suojauksen master -kotelo 50kWp-125kWp inverttereille. IP34, seinäasenteinen, sisäasennukseen. Nimellisvirta 240A. Sisältää Hager H3+ sarjan kompaktikatkaisijan moottoriohjauksella. Katkaisijan aukiohjaus alijännitelaukaisijalla (230VAC). Aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kiinniohjaus moottoriohjaimella (230VAC), kun valvontareleeltä saadaan lupa palautua verkkkoon. Kiinniohjauksessa aikarele varmistaa kompaktikatkaisijan moottoriohjaimen oikeanlaisen toiminnan. Kompaktikatkaisija lukittavissa riippulukolla. Tuotannonmittaus toteutettu verkkoanalysaattorilla (Circutor CVM-C11-ITF-IN-485-ICT2). Verkkoanalysaattorissa ModBus-tiedonsiirtoväylä. Keskuksessa paikallinen hätä-seis-kytkin kotelon kannessa. Sisältää jännite- ja taajuusvalvontareleen Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen), valvontatieto voidaan monistaan saman kiinteistön slave -koteloille. Kun keskitetty suojaus on toteutettu tällaisella kotelolla, poistuu samalla myös erillisen AC-turvakytkimen tarve.
