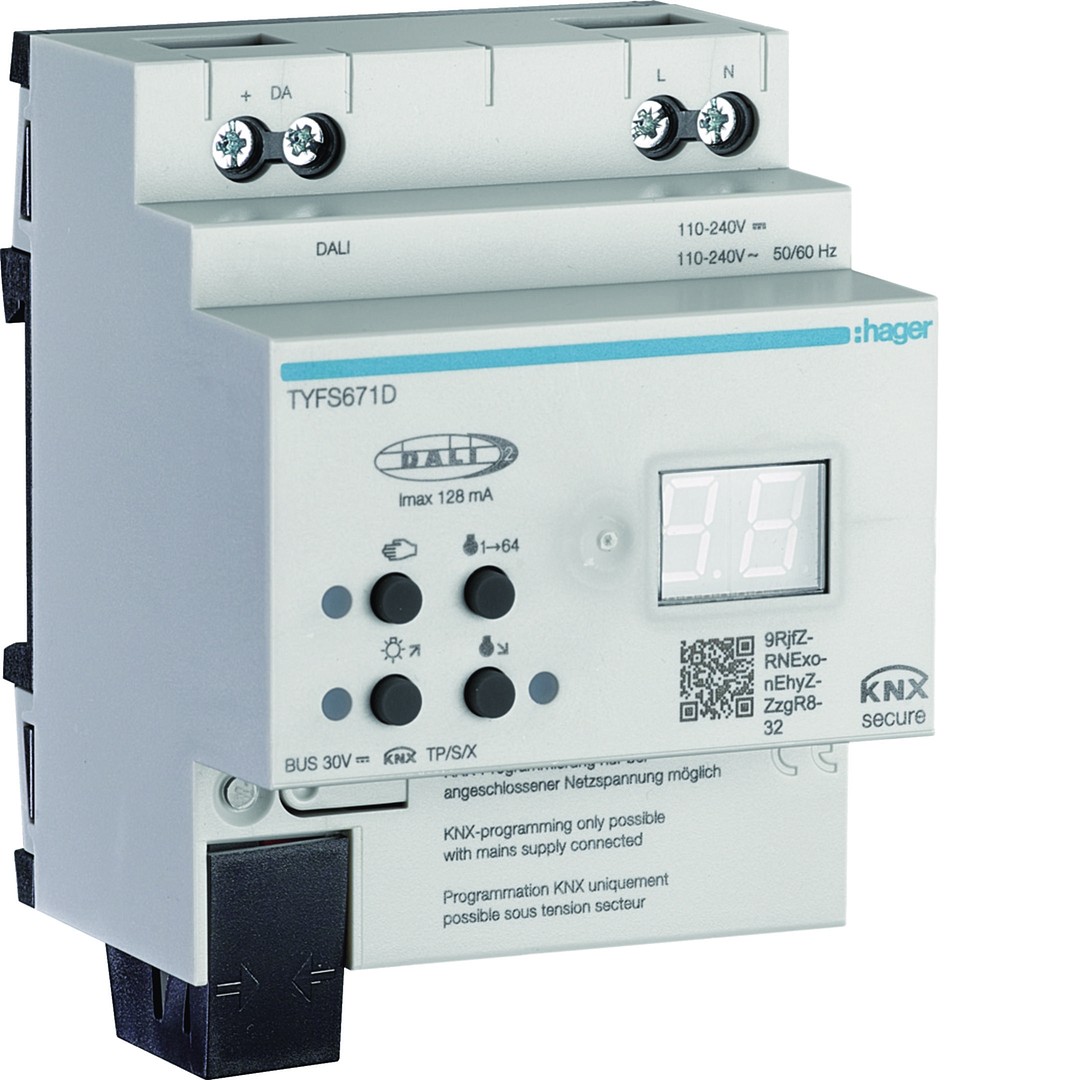

Hager KNX/DALI 2 Gateway, KNX Secure, 1-kanavainen TYFS671D

Tuotekoodi: TYFS671D

Sähkönumero: 2802513

Tuotemerkki: Hager

GTIN: 3250610050224

Tuotesarja: KNX ETS

KNX/DALI 2 Gateway, KNX Secure, 1-kanavainen


DALI2-sertifioitu KNX/DALI-yhdyskäytävä enintään 64 DALI-laitteen ohjaamiseen. Värilämpötilan asettaminen valaisimille, joissa on DALI Device Type 8 (Tyyppi: Color Temperature) säädettävälle valkoiselle IEC 62386-209 mukaisesti. DALI-yhdyskäytävä mahdollistaa värinhallinnan RGB:n, RGBW:n tai HSV:n kautta. RGB-väriavaruudessa värinsäätö on mahdollista suhteellisen tai absoluuttisen himmennyksen sekä myös tilanteiden ja tehosteiden avulla. HSV-väriavaruudessa DALI Gateway tarjoaa erilliset objektit valon värin absoluuttiseen hallintaan värikulman (H), kylläisyyden (S) ja kirkkausarvon (V) kautta. KNX DALI Gateway -tuote edustaa täydellisen DALI-järjestelmän DALI-masteria. Yhdyskäytävässä käytettävissä oleva manuaalinen ohjaus mahdollistaa kytkettyjen DALI-laitteiden ohjauksen myös rakennustyömaakäytössä ilman, että yhdyskäytävään syötetään KNX-väyläjännitettä tai -jännitettä ETS-määrittelyn ohella. Tätä tarkoitusta varten DALI-järjestelmään kytkettyjä laitteita ohjataan keskitetysti ns. broadcast-komennoilla. Yhdyskäytävä mahdollistaa kytkettyjen DALI-laitteiden (esim. DALI-liitäntälaitteiden) kytkemisen ja himmentämisen joko keskitetysti tai ryhmissä enintään 32 KNX-ryhmässä. KNX-ryhmä vastaa KNX-toimilaitekanavaa. Lisäksi voidaan konfiguroida ja käyttää 16 valaistustilannetta. Käyttöönotto tapahtuu ETS:n ja ylimääräisen Device Configuration Appin (DCA) avulla. Kaikkia 32 KNX-ryhmää voidaan käsiohjata paikallispainikkein. Laite mahdollistaa kytketilan ja kirkkaustason ilmaisun väylä- ja manuaalitilassa. Keskitetty ohjaustoiminto ja lukitustoiminto jokaiselle ryhmälle ovat mahdollisia. Laitteelle on myös mahdollista asettaa erillinen päälle- ja poiskytkentäviive tai porraskäytävän valaistustoiminto ennakkovaroitustoiminnolla. Yksittäinen DALI-laitteita voidaan vaihtaa käytön aikana ilman ohjelmistoa. Toimitettaessa työmaatoiminta aktivoituu ja DALI-ryhmiä voidaan ohjata painikkeilla. Kaikkia DALI-laitteita ohjataan yhdessä. Nykyinen KNX-ryhmä näytetään kaksinumeroisella LED-näytöllä. Vain määritetyt KNX-ryhmät näytetään. Toiminto: PÄÄLLE/POIS kytkentä, himmennys, aikatoiminnot, käsikäyttö, tilannekutsut, tilapalaute, toimintatilan raportointi ja laitteen integrointi DALI-turvavalojärjestelmiin. DALI-yhdyskäytävässä on muokattavat Human Centric Lighting (HCL) -sekvenssit kauppoja ja vähittäiskauppaa, koulutusta, terveydenhuoltoa ja hoitoa sekä toimistotyötä varten automaattisella päiväsaikaan tapahtuvalla värin etenemisellä. Mahdollisuus laiteohjelmiston etäpäivityksiin ETS-sovelluksen kautta. Ohjelmointi ETS:n kautta (versiosta 5.7.7 alkaen).

Pituus (mm) 72
Leveys (mm) 93
Korkeus (mm) 70
Paino netto (kg) 0.16
Väyläjärjestelmä KNX kyllä
Väyläjärjestelmä KNX radio ei
Väyläjärjestelmä radiotaajuus ei
Väyläjärjestelmä LON ei
Väyläjärjestelmä Powernet ei
Muut väyläjärjestelmät ei ole
Kaksisuuntainen radiotaajuus ei
Malli / Tyyppi DALI-liitäntä
Asennustapa DIN-kisko
Leveys (moduulipaikkojen määrä) 4
Kanavien lukumäärä 1
Laitteiden maksimimäärä per kanava 64
Irrotussuojattu ei
LED-indikoinnilla kyllä
Päivitettävissä kyllä
Käyttöjännite 110 V
Käyttöjännite 240 V
Jännitetyyppi DC
Energiankulutus 6 W
Protokolla muu
Järjestelmäsidonnainen ei
Visualisointi kyllä
Web-serveri ei
Radioliitäntä ei
Infrapunaliitäntä ei
Kotelointiluokka (IP) IP20
Pakkauskoko 0 1
Pakkauskoko 0 pituus (mm) 72
Pakkauskoko 0 leveys (mm) 93
Pakkauskoko 0 korkeus (mm) 70
Pakkauskoko 0 paino brutto (kg) 0.188
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 72
Pakkauskoko 1 leveys (mm) 93
Pakkauskoko 1 korkeus (mm) 70
Pakkauskoko 1 paino brutto (kg) 0.188
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 80
Pakkauskoko 2 leveys (mm) 100
Pakkauskoko 2 korkeus (mm) 80
Pakkauskoko 2 paino (kg) 0.188
Pakkauskoko 3 24
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
