Hager Kompaktikatkaisija h1000 4-napainen 50kA 1000A elektroninen aseteltava LSI HNE971H

Tuotekoodi: HNE971H

Sähkönumero: 3636543

Tuotemerkki: Hager

GTIN: 3250613349769

Tuotesarja: H3

Kompaktikatkaisija, runkokoko h1000, 50 kA, 4-napainen, elektronisesti aseteltava (LSI)Katkaisukyky jännitteellä 400 V (EN 60947-2): 50 kANimelliskäyttöjännite AC: 220/690 VOminaisuudet:- hidas laukaisu aseteltavissa: 0,4 – 1 x In- nopea ja välitön laukaisu käyrällä aseteltavissa (katso tekninen luettelo))- magneettinen laukaisu aseteltavissa: 2,5 – 8 x In- nopean laukaisun viive aseteltavissa: 0,1 - 0,2 s- elektronisella asettelulla LSIL = hidas laukaisuS = nopea laukaisuI = välitön laukaisu- kiinnitys asennuslevylle tai univers N -kalustekenttään- vivun asennosta on tunnistettavissa kolme käyttötilaa "ON", "OFF" ja "laukaisu"- liitäntäjatkopaloilla- mekaaninen testipainike- toiminnallisuuksia on laajennettavissa eri lisätarvikkeiden avulla- sisältää vaiheiden erotuslevyt

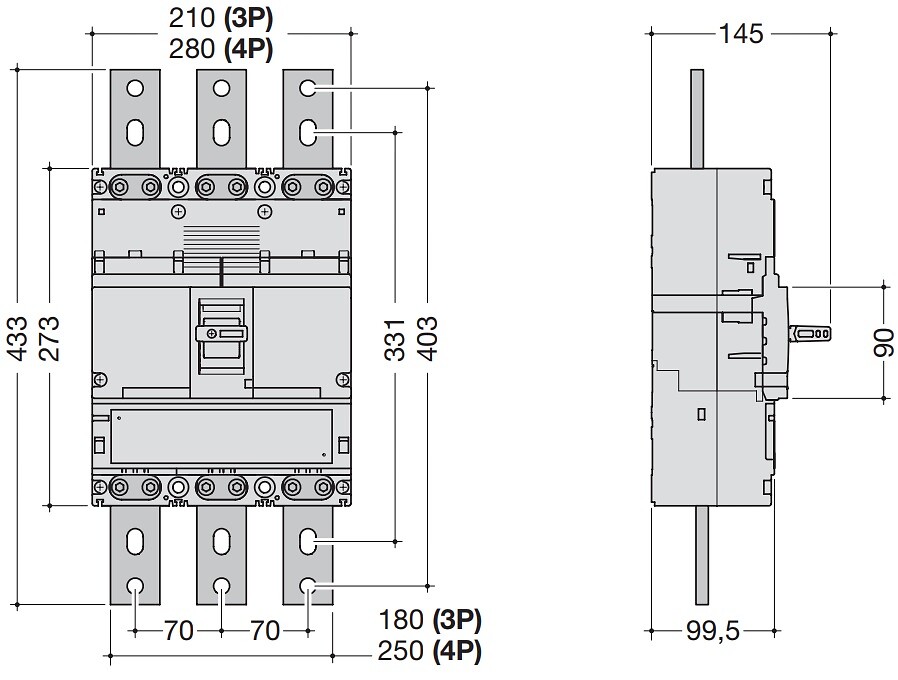

Pituus (mm) 433
Leveys (mm) 280
Korkeus (mm) 145
Paino netto (kg) 15.732
Mitoitettu jatkuva virta Iu 1000 A
Mitoitusjännite 220 V
Mitoitusjännite 690 V
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz 50 kA
Lämpöreleen virta-asetus 400 A
Lämpöreleen virta-asetus 1000 A
Oikosulkulaukaisun säätöalue 5600 A
Oikosulkulaukaisun säätöalue 10000 A
Tehohäviö 186 W
Laitteen rakenne sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojaus ei
Sopii DIN-kiskoasennukseen ei
DIN-kiskoasennusmahdollisuus ei
Päältä-pois -ilmaisimen mahdollisuus ei
Integroitu alijännitelaukaisija ei
Napojen lukumäärä 4
Päävirtapiirin liitännän suunta etuosa
Kokonainen laite suojayksiköllä kyllä
Sisäänrakennettu moottoriohjain ei

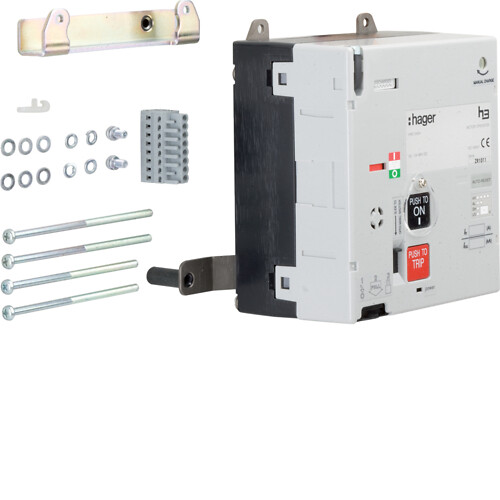

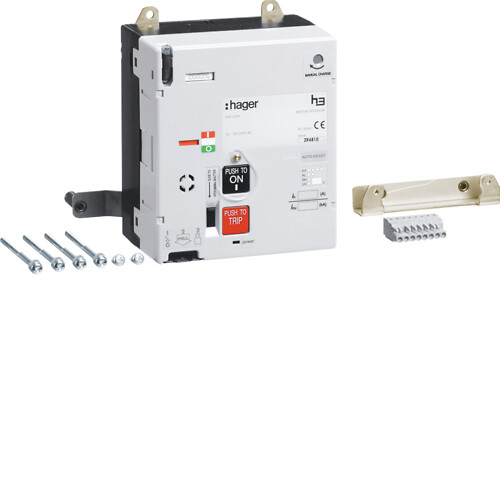

Moottoriohjain valittavissa kyllä
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 435
Pakkauskoko 1 leveys (mm) 145
Pakkauskoko 1 korkeus (mm) 280
Pakkauskoko 1 paino brutto (kg) 18
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 530
Pakkauskoko 2 leveys (mm) 380
Pakkauskoko 2 korkeus 194
Pakkauskoko 2 paino (kg) 18.26
Pakkauskoko 4 (lava) 20
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1050
Pakkauskoko 4 paino (kg) 388.2
