Hager Kompaktikatkaisija h3+ p160 aset. TM-suojareleellä 3-napainen 63A 25kA HHS063DC

Tuotekoodi: HHS063DC

Sähkönumero: 3637760

Tuotemerkki: Hager

GTIN: 3250613177942

Tuotesarja: h3+

Kompaktikatkaisija h3+ p160 aset. TM-suojareleellä 3-napainen 63A 25kA


Kompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Ylikuormitusvirran terminen laukaisu (Ir) ja hetkellisen oikosulkuvirran magneettinen laukaisu (Ii) voidaan asettaa erikseen. Kolme erilaista toimintatilaa voidaan tunnistaa kytkimen asennosta (ON = ylös, OFF = alas, laukaisu = keskiasento). Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Irrotusmekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta.

Pituus (mm) 97
Leveys (mm) 90
Korkeus (mm) 130
Paino netto (kg) 1.1
Mitoitettu jatkuva virta Iu 63 A
Mitoitusjännite 220 V
Mitoitusjännite 690 V
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz 25 kA
Lämpöreleen virta-asetus 40 A
Lämpöreleen virta-asetus 63 A
Oikosulkulaukaisun säätöalue 378 A
Oikosulkulaukaisun säätöalue 756 A
Tehohäviö 10.5 W
Laitteen rakenne sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojaus ei
Sopii DIN-kiskoasennukseen ei
DIN-kiskoasennusmahdollisuus kyllä
Päältä-pois -ilmaisimen mahdollisuus kyllä
Integroitu alijännitelaukaisija ei
Napojen lukumäärä 3
Päävirtapiirin liitännän suunta etuosa
Kokonainen laite suojayksiköllä kyllä
Sisäänrakennettu moottoriohjain ei
Moottoriohjain valittavissa ei
Pakkauskoko 0 1
Pakkauskoko 0 pituus (mm) 130
Pakkauskoko 0 leveys (mm) 90
Pakkauskoko 0 korkeus (mm) 97
Pakkauskoko 0 paino brutto (kg) 1.269
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 130
Pakkauskoko 1 leveys (mm) 90
Pakkauskoko 1 korkeus (mm) 97
Pakkauskoko 1 paino brutto (kg) 1.269
Pakkauskoko 2 9
Pakkauskoko 2 pituus (mm) 160
Pakkauskoko 2 leveys (mm) 120
Pakkauskoko 2 korkeus (mm) 112
Pakkauskoko 2 paino (kg) 1.269
Pakkauskoko 3 9
Pakkauskoko 3 pituus (mm) 360
Pakkauskoko 3 leveys (mm) 320
Pakkauskoko 3 korkeus (mm) 225
Pakkauskoko 3 paino (kg) 11.817
Pakkauskoko 4 (lava) 216
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1150
Pakkauskoko 4 paino (kg) 306.598

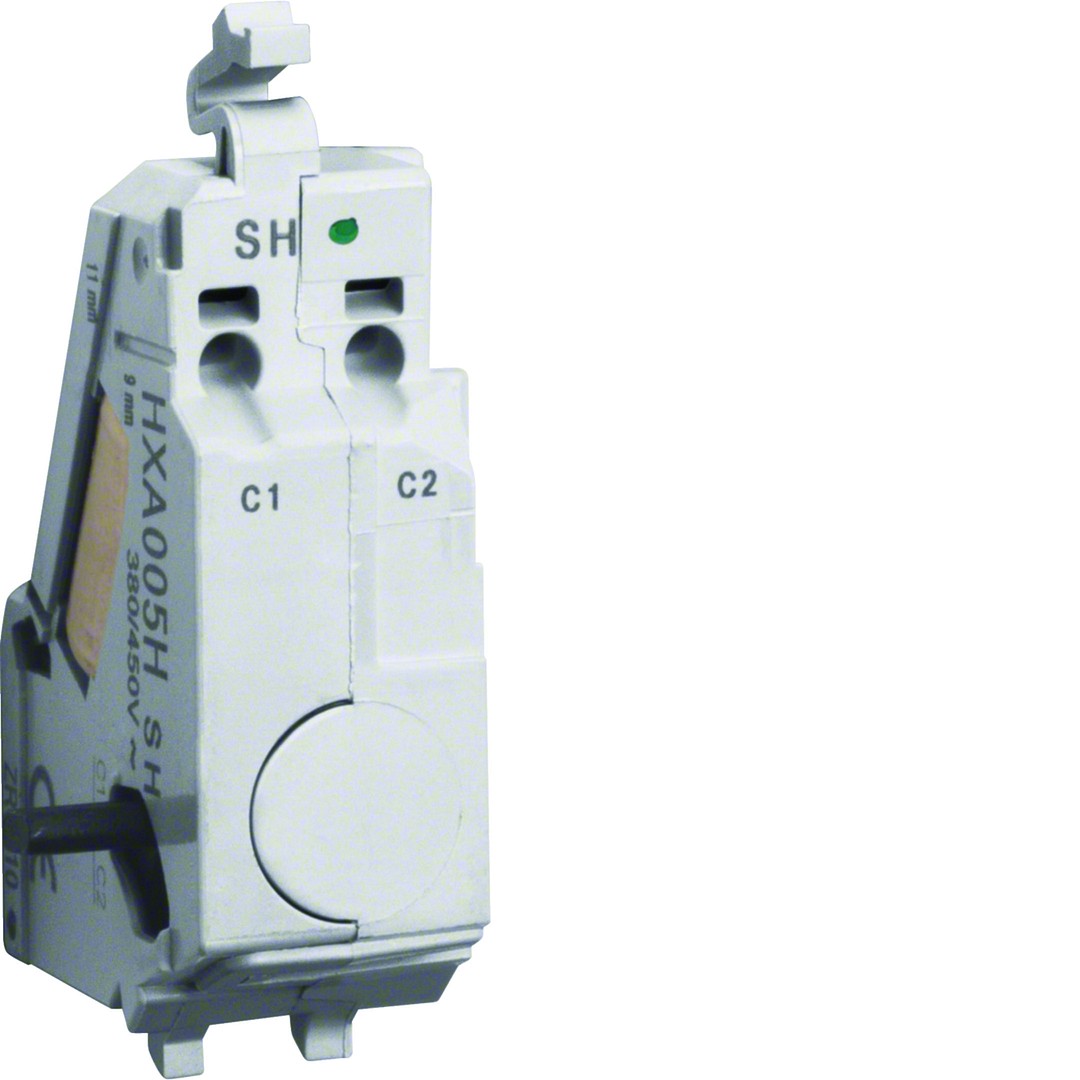

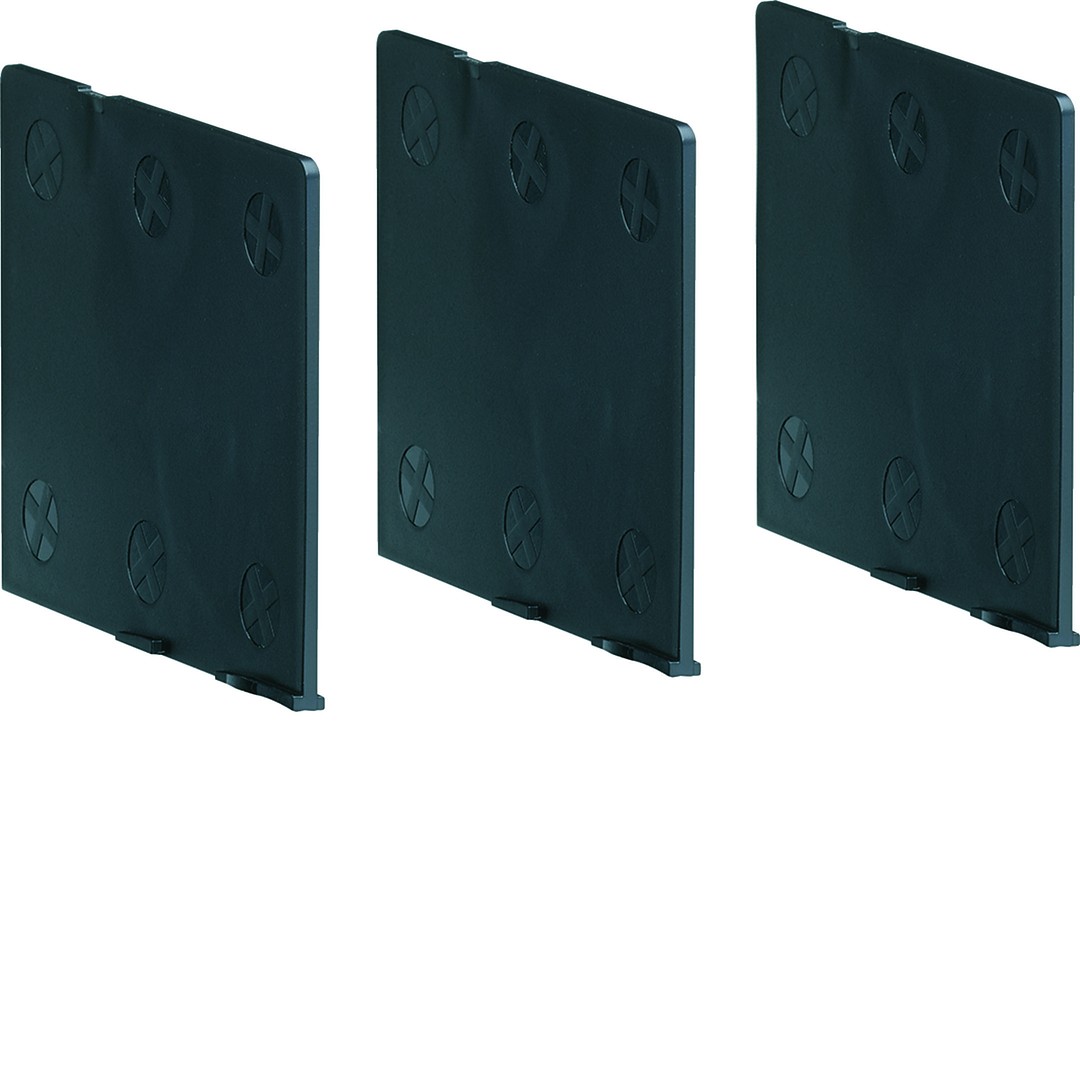

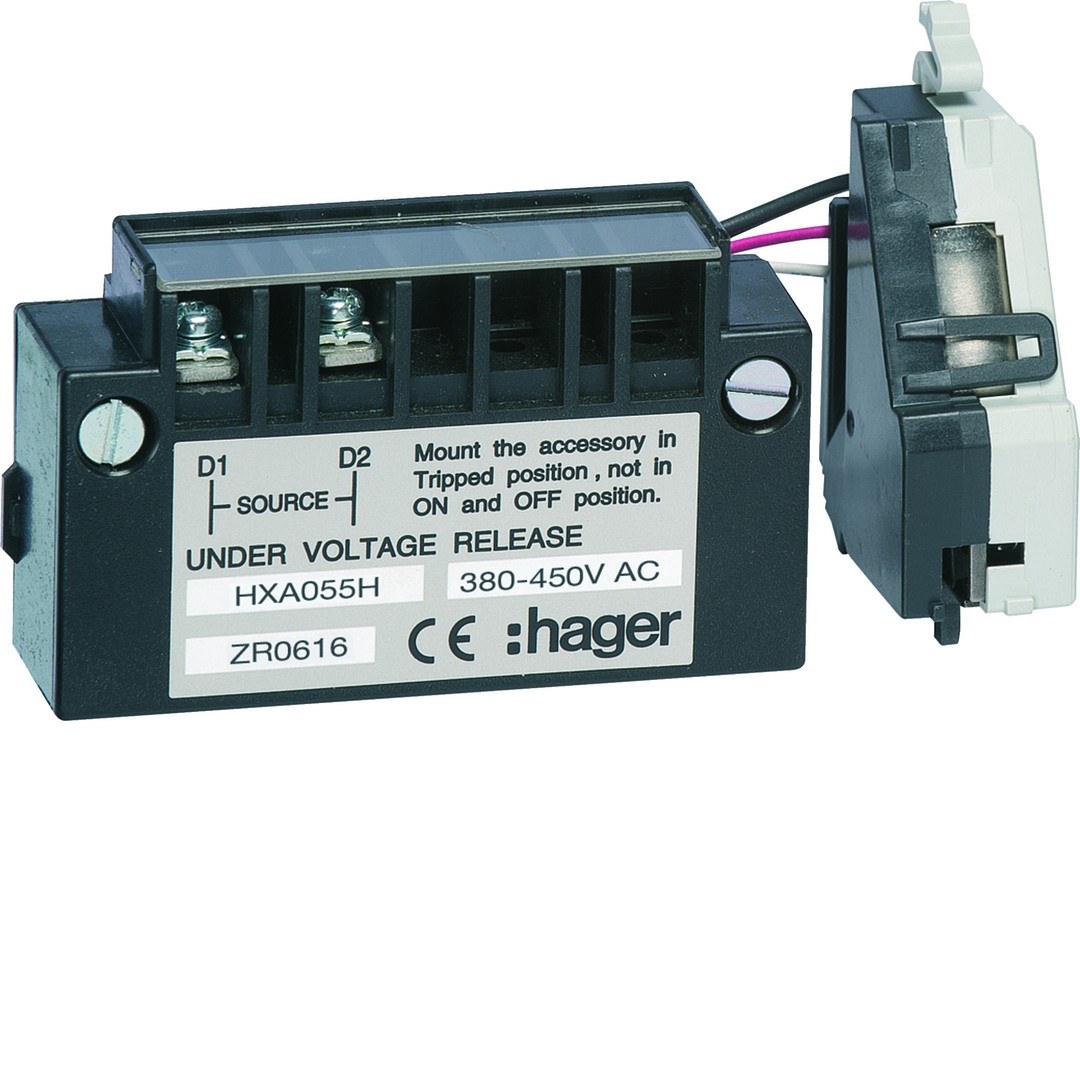

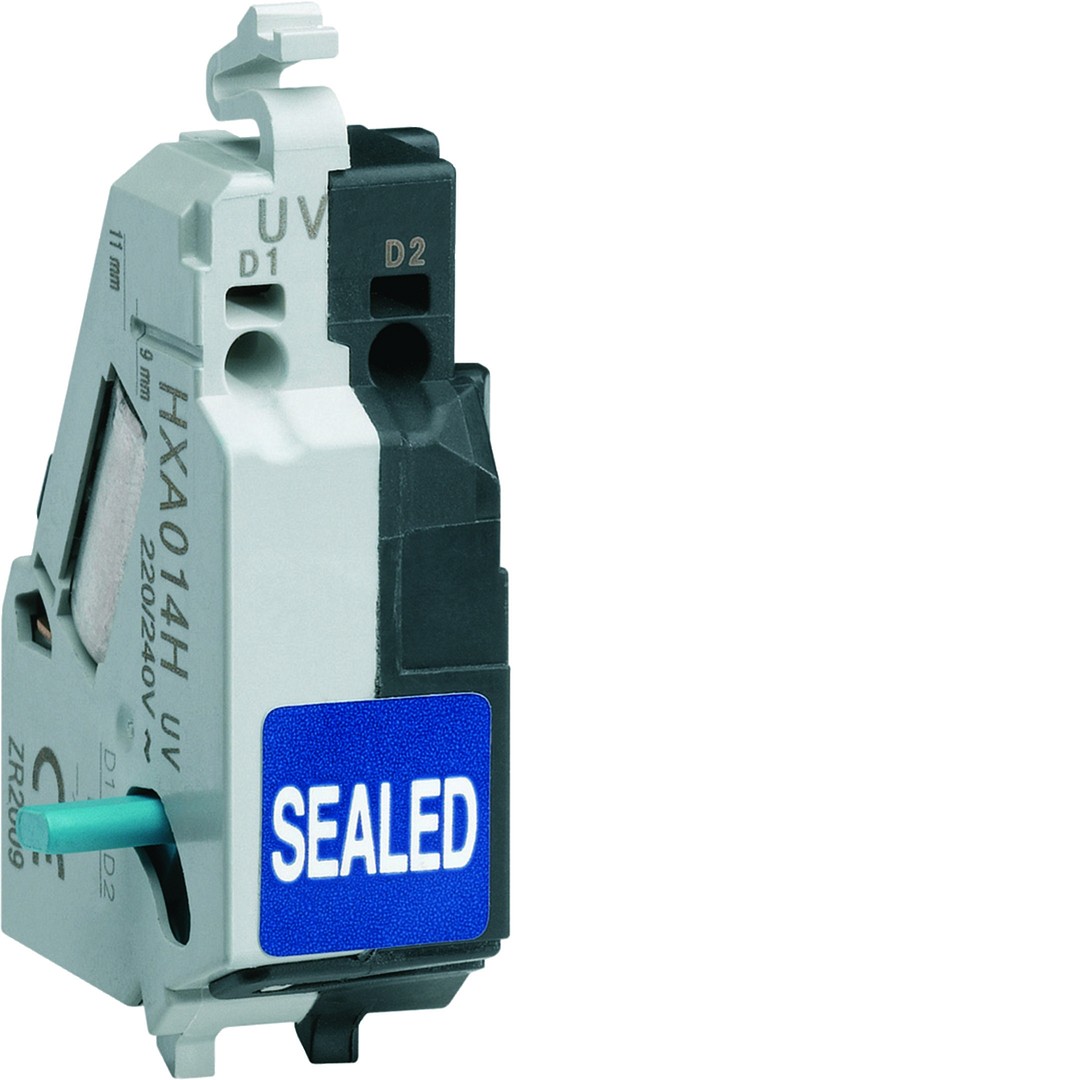

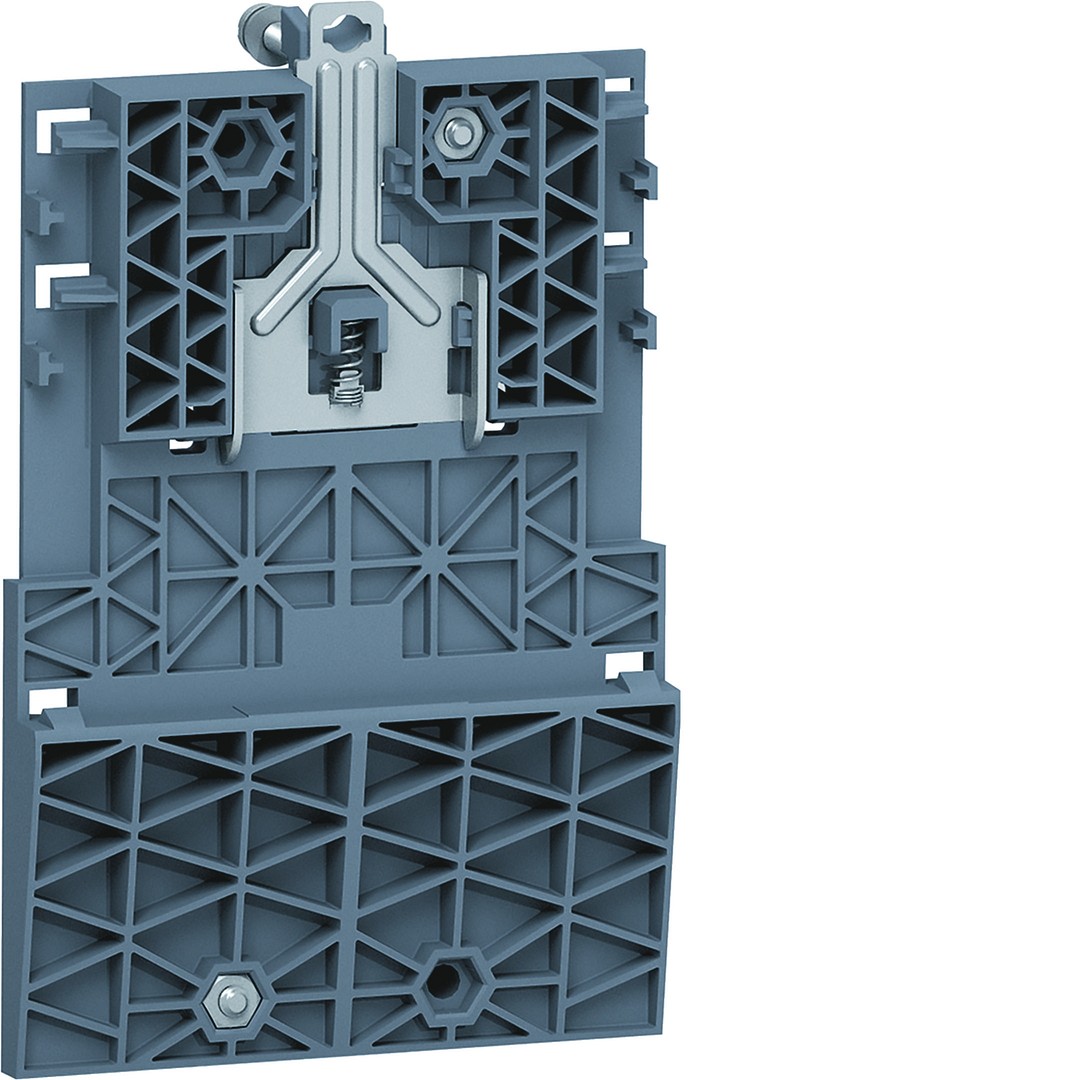

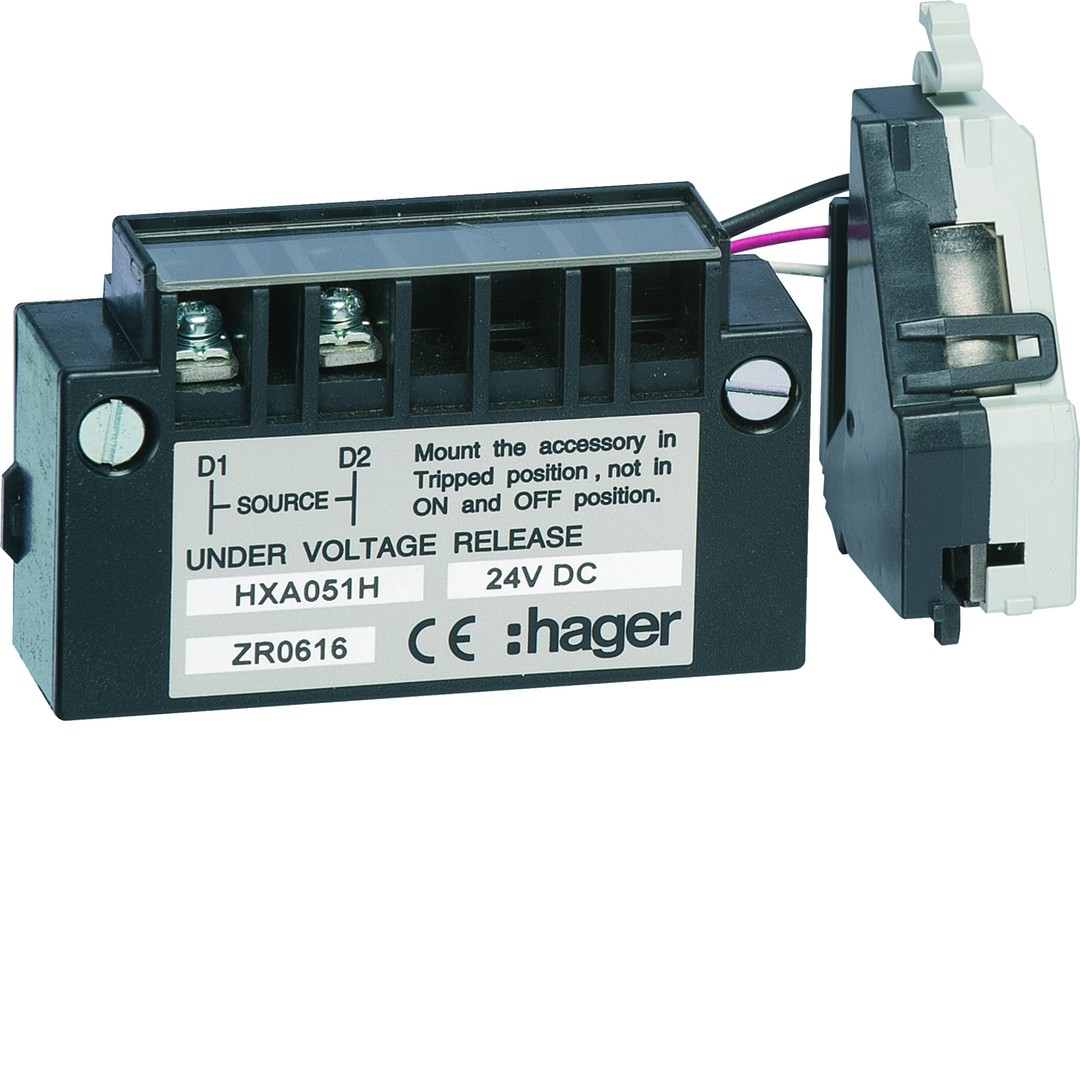

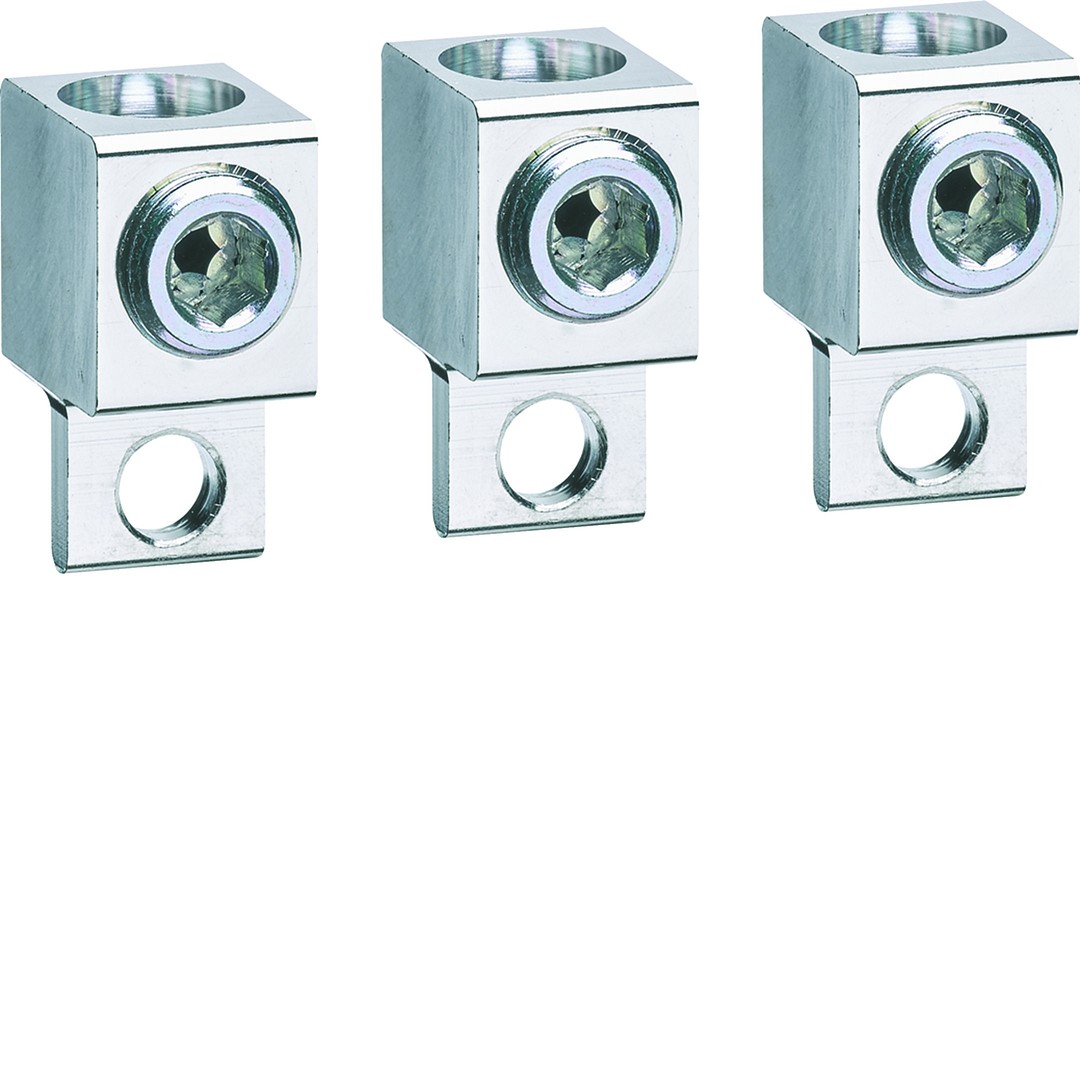

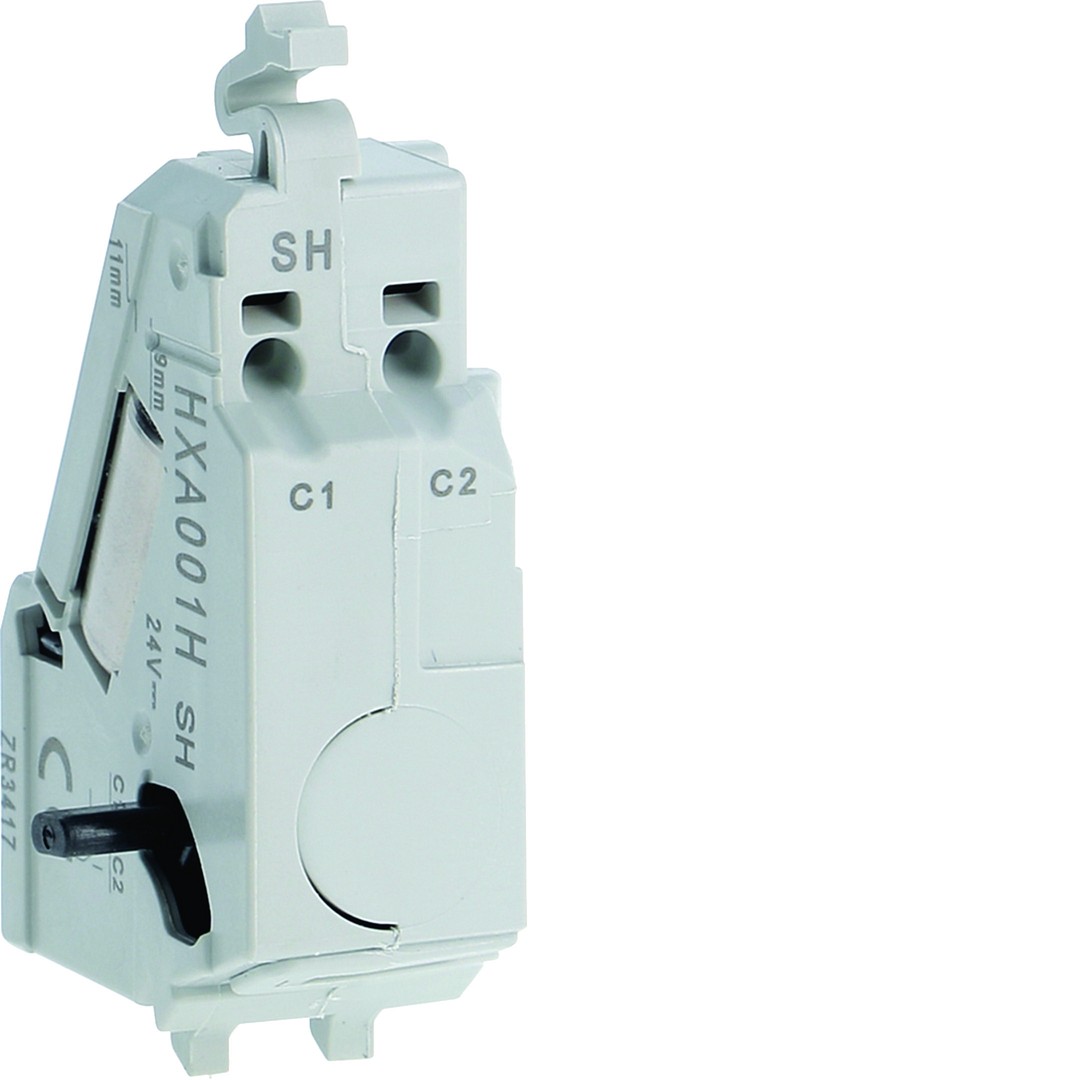

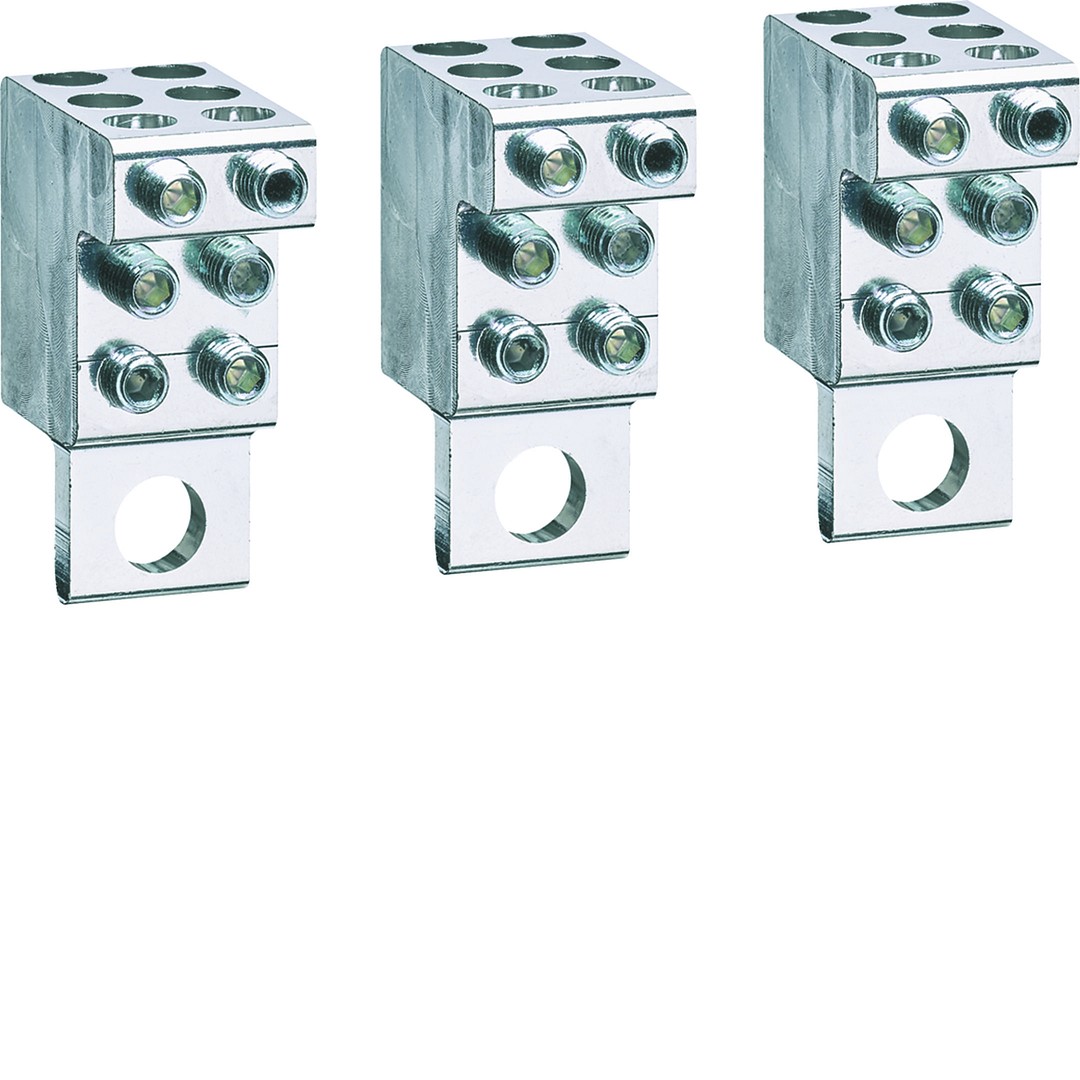

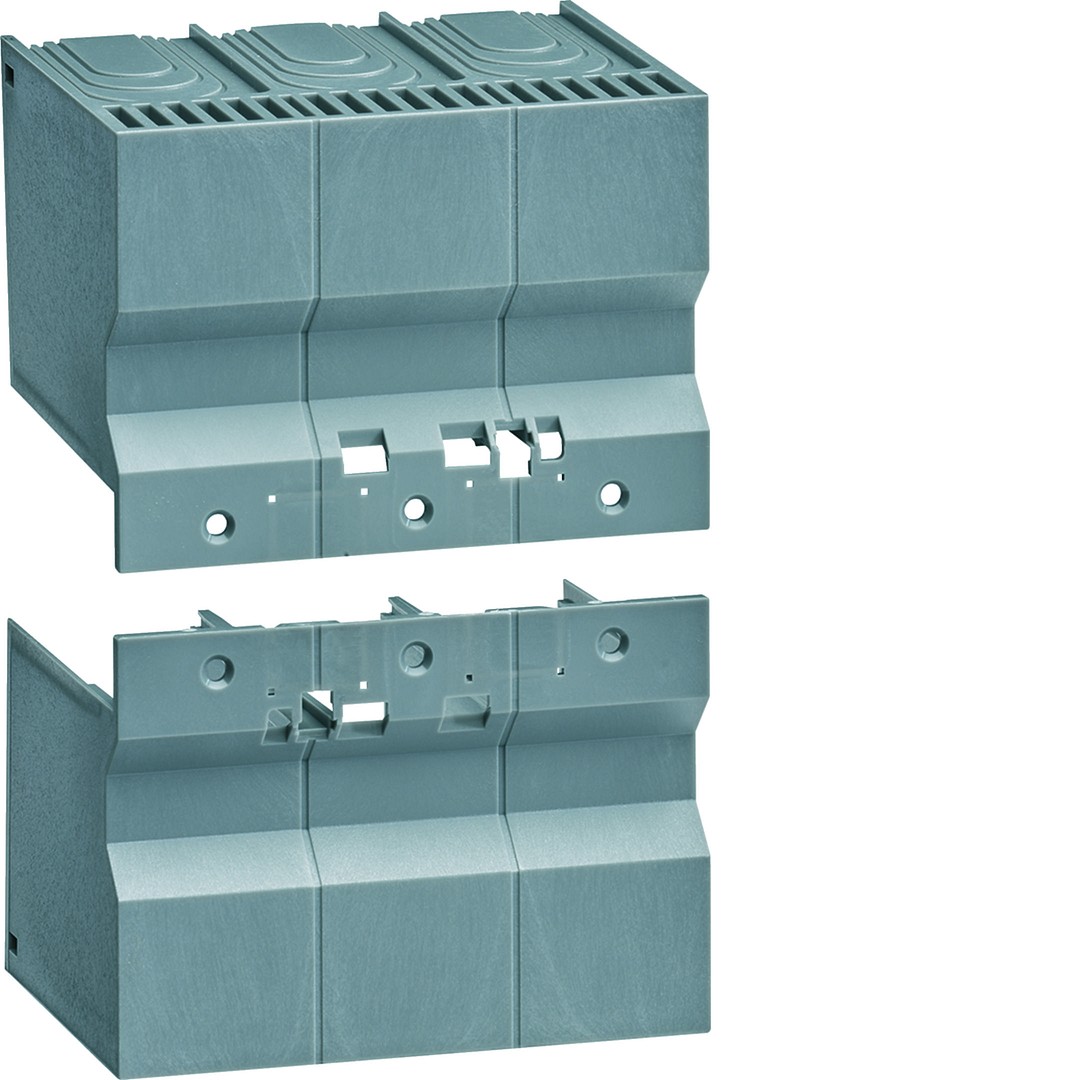

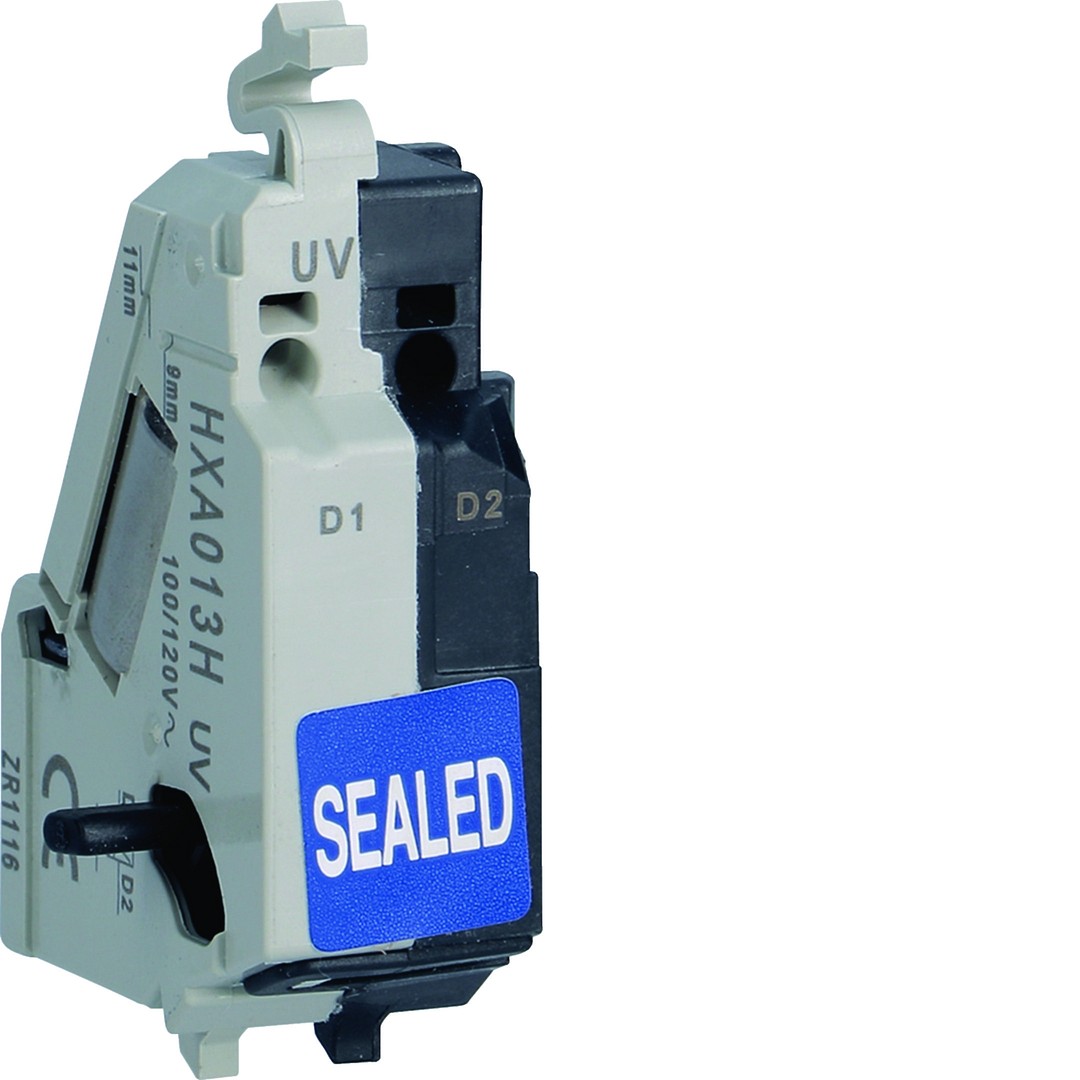

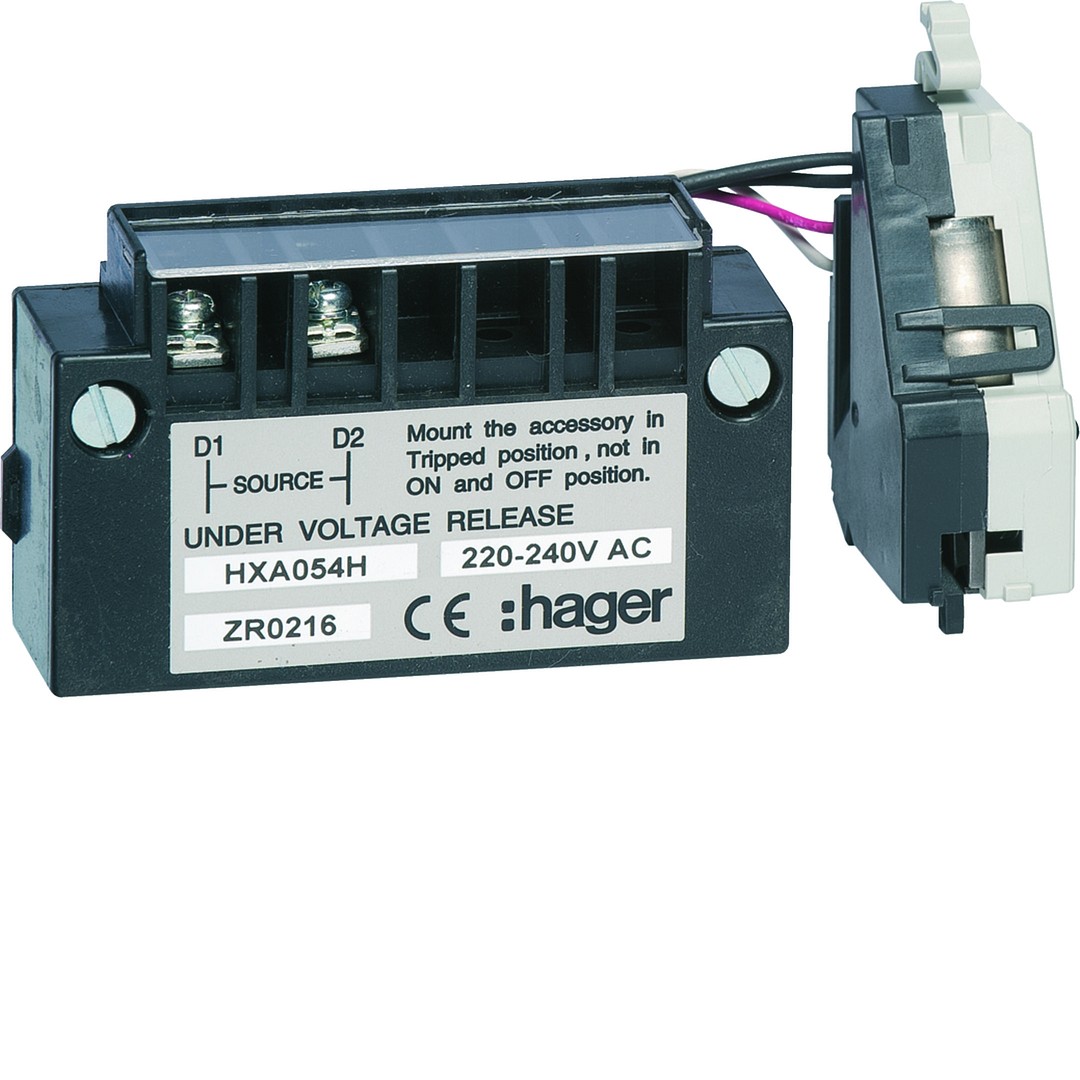

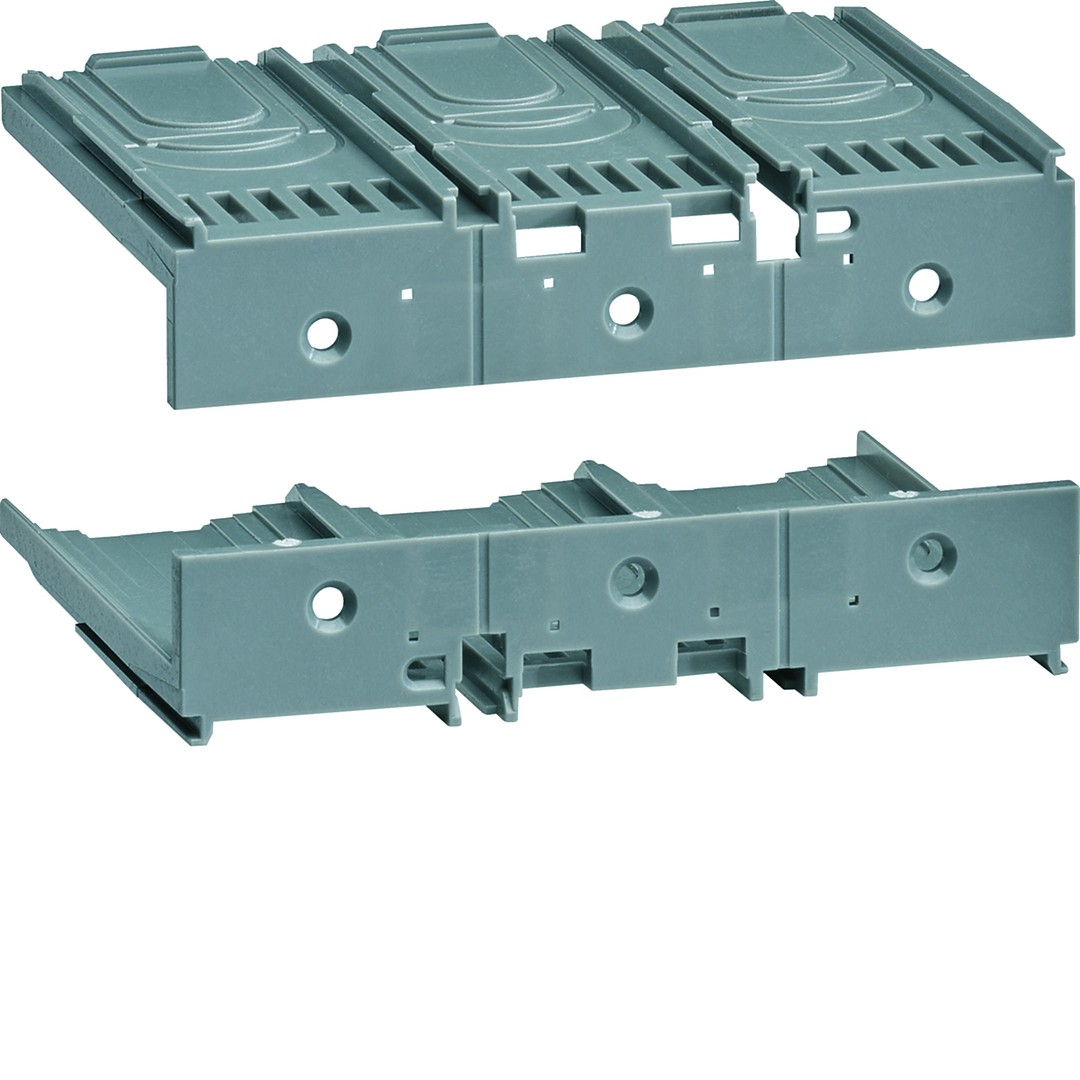

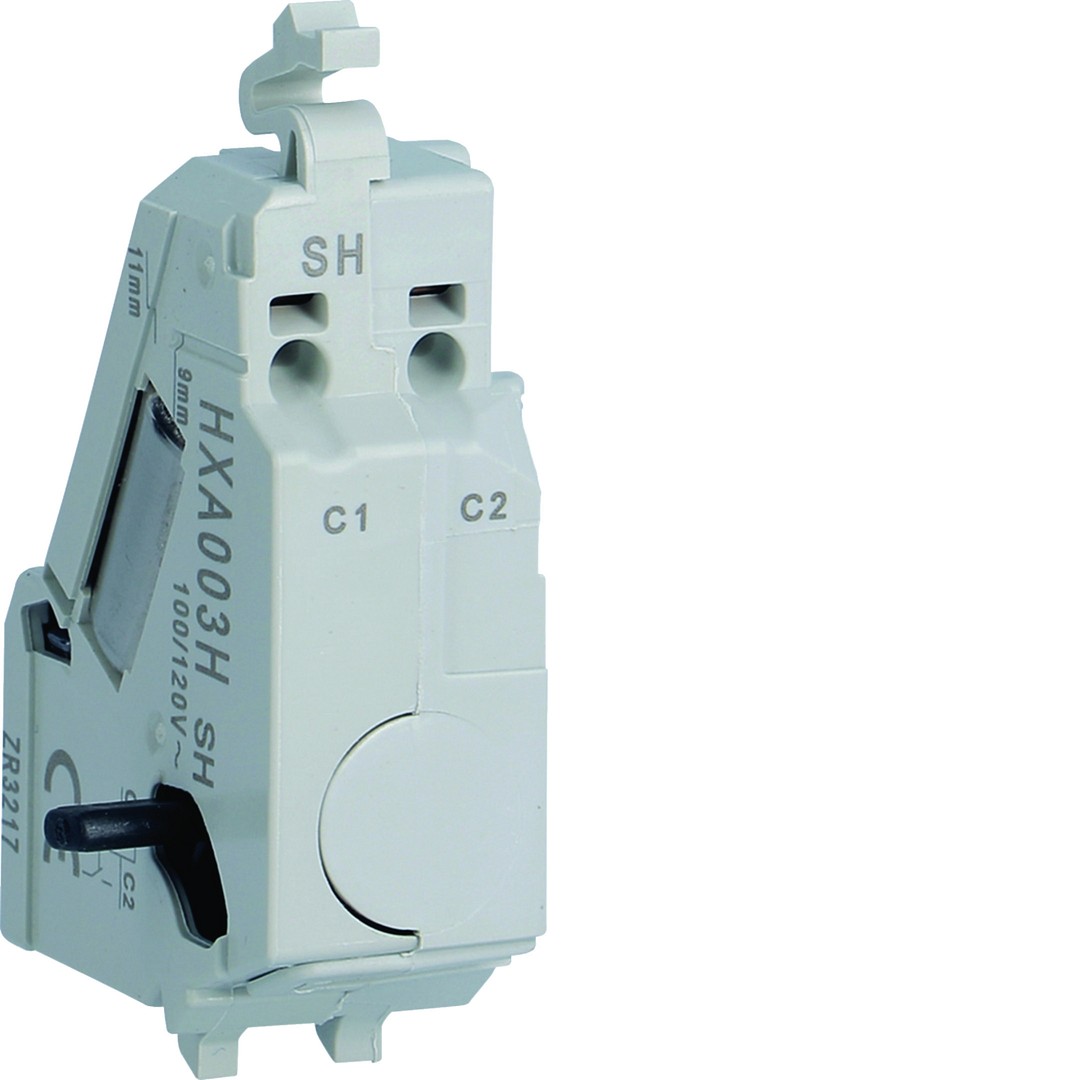

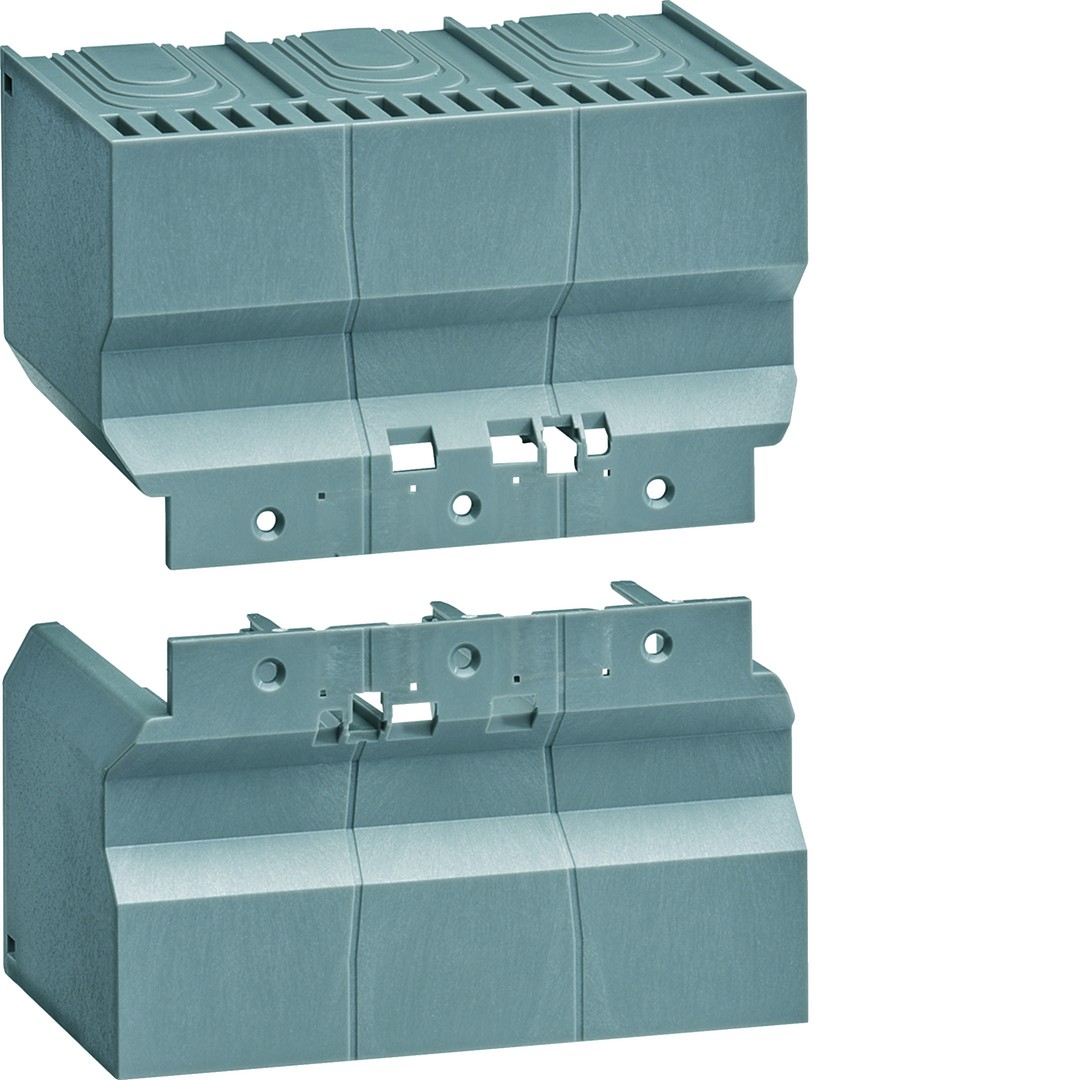

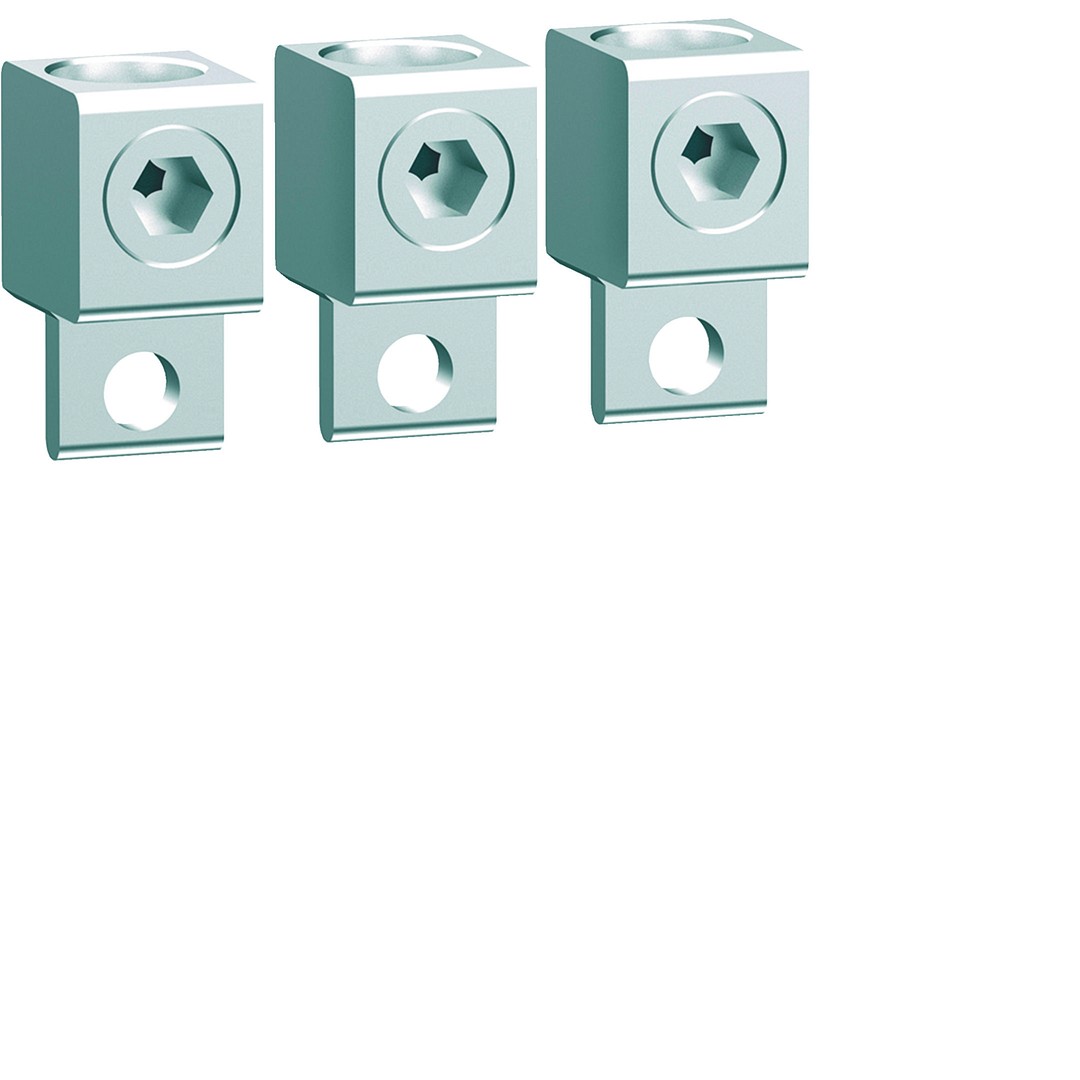

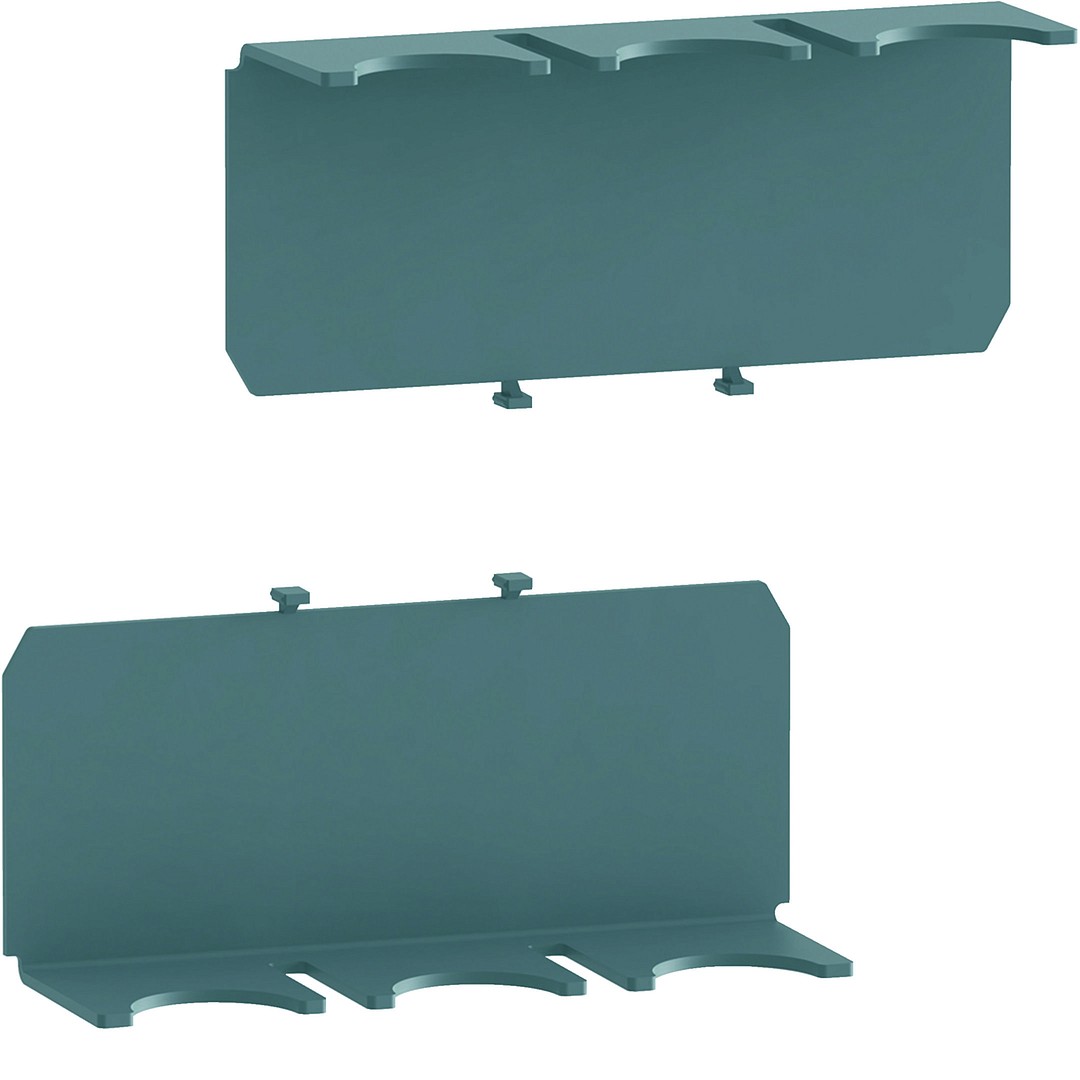

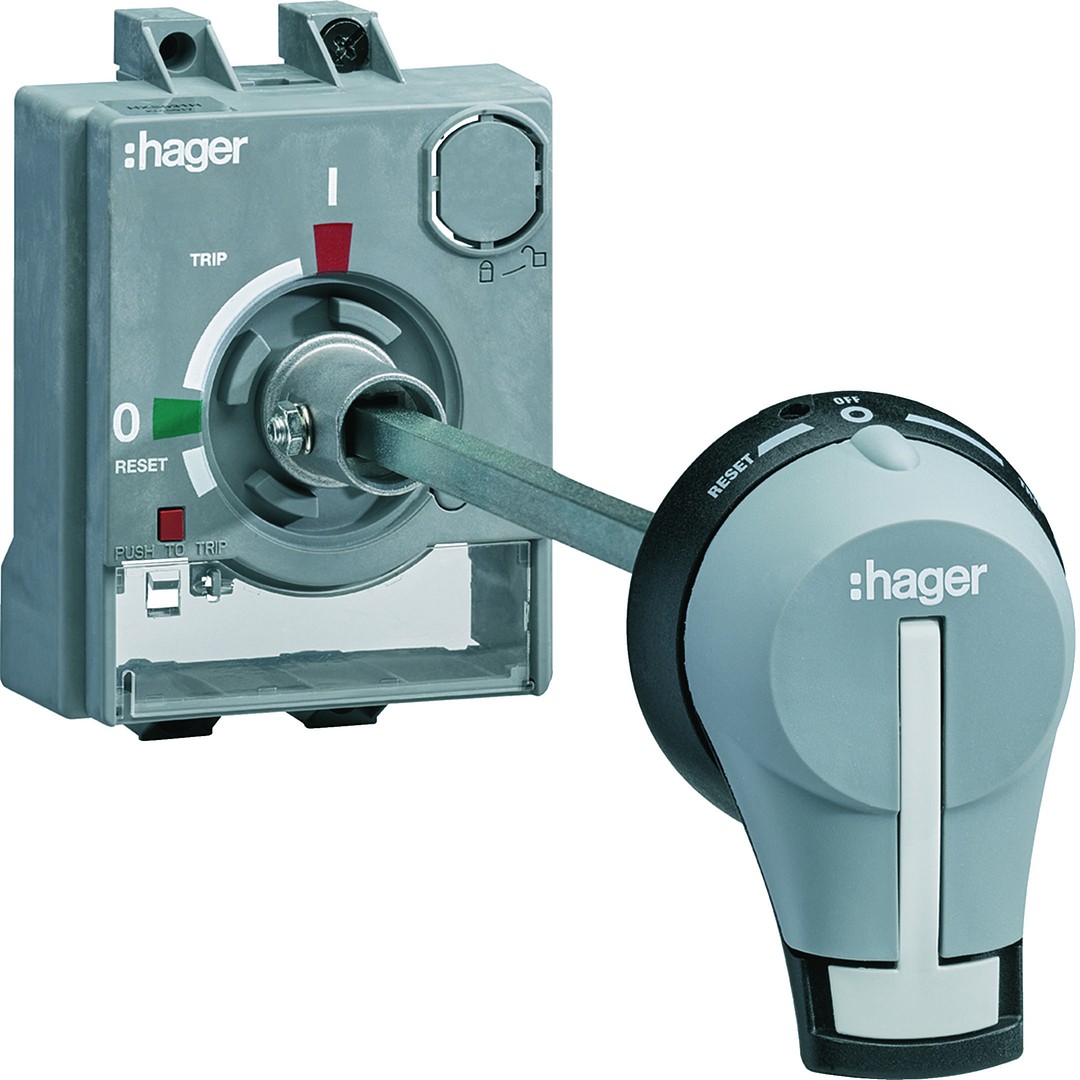

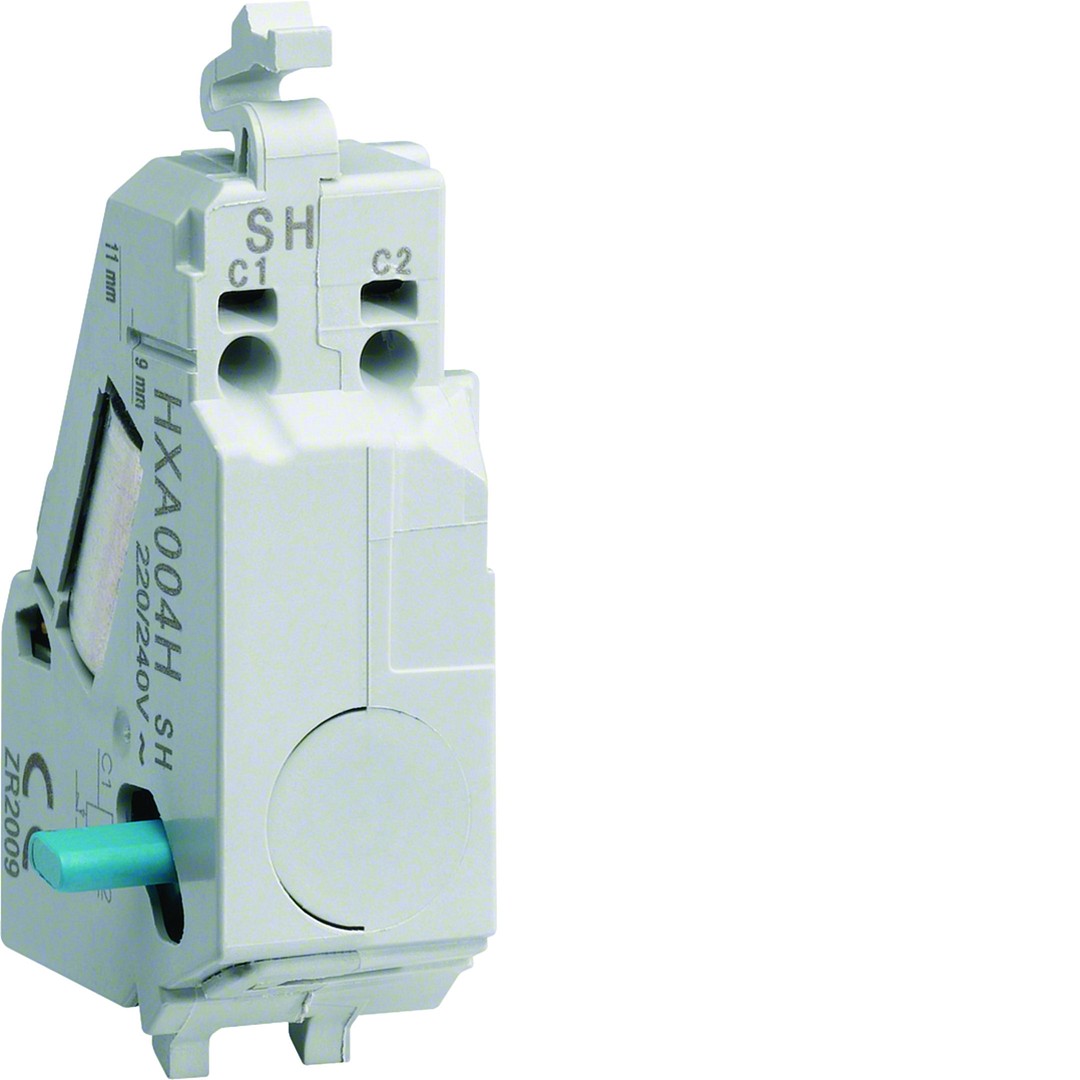

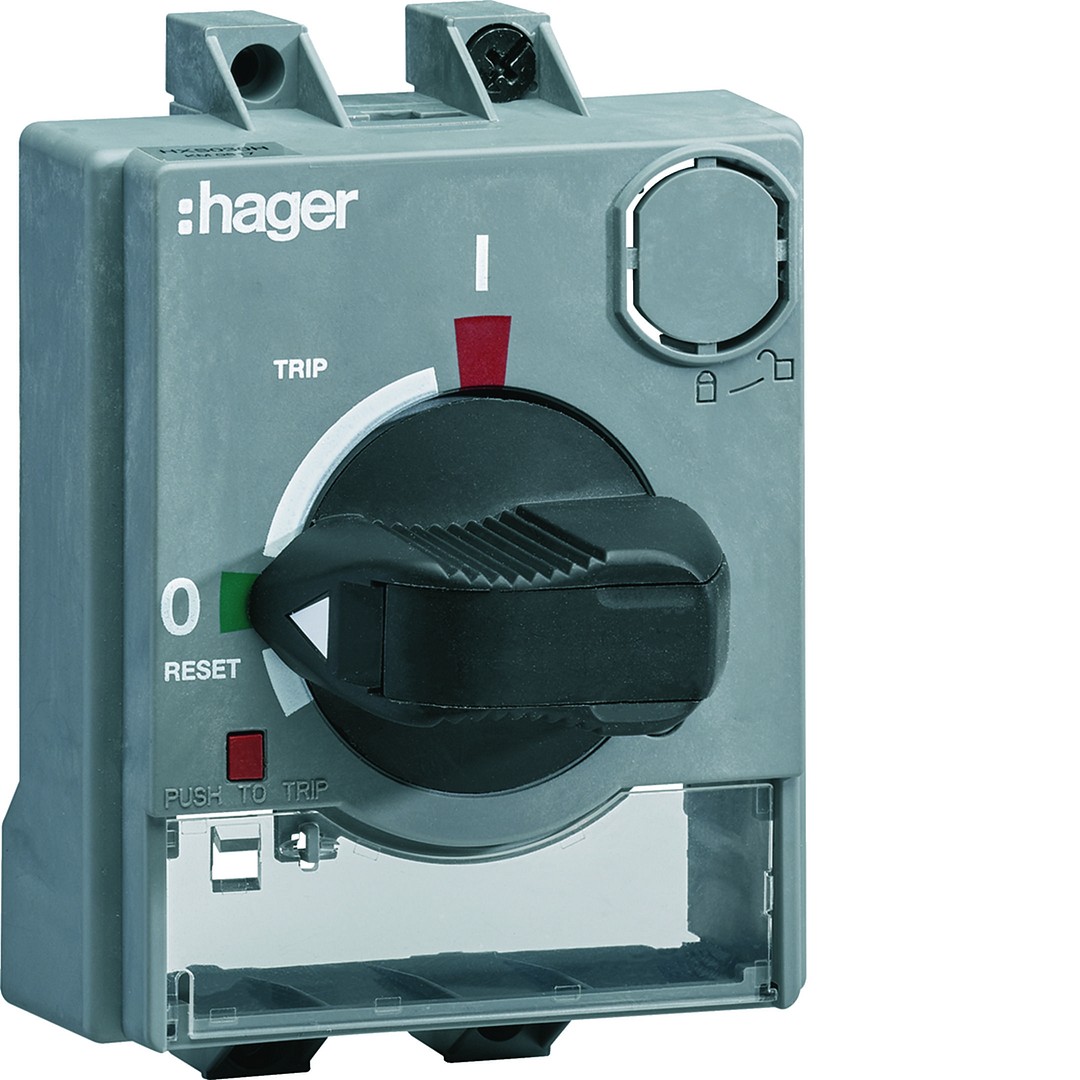

Liittyvät tuotteet
