Kompaktikatkaisija h3+ p250 aset. TM-suojareleellä 4-napainen 250A 70kA

Tuotekoodi: HET251DR

Sähkönumero: 3637808

Tuotemerkki: Hager

GTIN: 3250613170790

Tuotesarja: h3+

Minimipakkaus: 1 kappale

Kompaktikatkaisija h3+ p250 aset. TM-suojareleellä 4-napainen 250A 70kA

Pituus (mm)	97
Leveys (mm)	140
Korkeus (mm)	165

Mitoitettu jatkuva virta Iu	250 A
Mitoitusjännite	220 V
Mitoitusjännite	690 V
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz	70 kA
Lämpöreleen virta-asetus	160 A
Lämpöreleen virta-asetus	250 A
Oikosulkulaukaisun säätöalue	1500 A
Oikosulkulaukaisun säätöalue	2500 A
Tehohäviö	50.7 W
Laitteen rakenne	sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojaus	ei
Sopii DIN-kiskoasennukseen	ei
DIN-kiskoasennusmahdollisuus	kyllä
Päältä-pois -ilmaisimen mahdollisuus	kyllä
Integroitu alijännitelaukaisija	ei
Napojen lukumäärä	4
Päävirtapiirin liitännän suunta	etuosa
Kokonainen laite suojayksiköllä	kyllä
Sisäänrakennettu moottoriohjain	ei
Moottoriohjain valittavissa	kyllä

Pakkauskoko 2	6
Pakkauskoko 2 pituus (mm)	190
Pakkauskoko 2 leveys (mm)	145
Pakkauskoko 2 korkeus (mm)	110
Pakkauskoko 2 paino (kg)	2.245
Pakkauskoko 3	6
Pakkauskoko 3 pituus (mm)	365
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	215
Pakkauskoko 3 paino (kg)	13.88
Pakkauskoko 4 (lava)	144
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1050
Pakkauskoko 4 paino (kg)	356.12
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	165
Pakkauskoko 1 leveys (mm)	140
Pakkauskoko 1 korkeus (mm)	97
Pakkauskoko 1 paino brutto (kg)	2.333

Liittyvät tuotteet

Vikavirtalohko p250 4-napainen In 250A Idn säädettävä 30mA – 6A

Tuotekoodi: HBT250H Sähkönumero: 3637863

Moottoriohjain katkaisija h3+ P250 48 V DC

Tuotekoodi: HXT049H Sähkönumero: 3637922

Moottoriohjain katkaisija h3+ P250 100-110 V AC/DC

Tuotekoodi: HXT046H Sähkönumero: 3637919

Moottoriohjain katkaisija h3+ P250 48 V DC Autoreset-toiminnolla

Tuotekoodi: HXT048H Sähkönumero: 3637921

Moottoriohjain katkaisija h3+ P250 200-220 V AC/DC

Tuotekoodi: HXT047H Sähkönumero: 3637920

Moottoriohjain katkaisija h3+ P250 200-220 V AC/DC Autoreset-toiminnolla

Tuotekoodi: HXT045H Sähkönumero: 3637918

Moottoriohjain kompaktikatkaisijoille h3+ P250 230 VAC ilman Autoreset-toimintoa

Tuotekoodi: HXT044H Sähkönumero: 3637917

Moottoriohjain katkaisija h3+ P250 24 V DC

Tuotekoodi: HXT043H Sähkönumero: 3637916

Moottoriohjain katkaisija h3+ P250 230 V AC Autoreset-toiminnolla

Tuotekoodi: HXT042H Sähkönumero: 3637915

Moottoriohjain katkaisija h3+ P250 100-110 V AC/DC Autoreset-toiminnolla

Tuotekoodi: HXT041H Sähkönumero: 3637914

Moottoriohjain katkaisija h3+ P250 24 V DC Autoreset-toiminnolla

Tuotekoodi: HXT040H Sähkönumero: 3637913

Kytkentäliitin P250 sisäasennus Cu/Al 4N 1x 10-150mm²

Tuotekoodi: HYT002H Sähkönumero: 3637993

Kytkentäliitin P250 ulkopuolinen asennus Cu/Al 4N 1x 50-185mm²

Tuotekoodi: HYT006H Sähkönumero: 3637995

Liitinsuojakansi levitetyille liitäntäjatkopaloille P250 4N

Tuotekoodi: HYT024H Sähkönumero: 3639502

Kytkentäliitin P250 sisäasennus Cu/Al 4N 2x 35-120mm²

Tuotekoodi: HYT008H Sähkönumero: 3637997

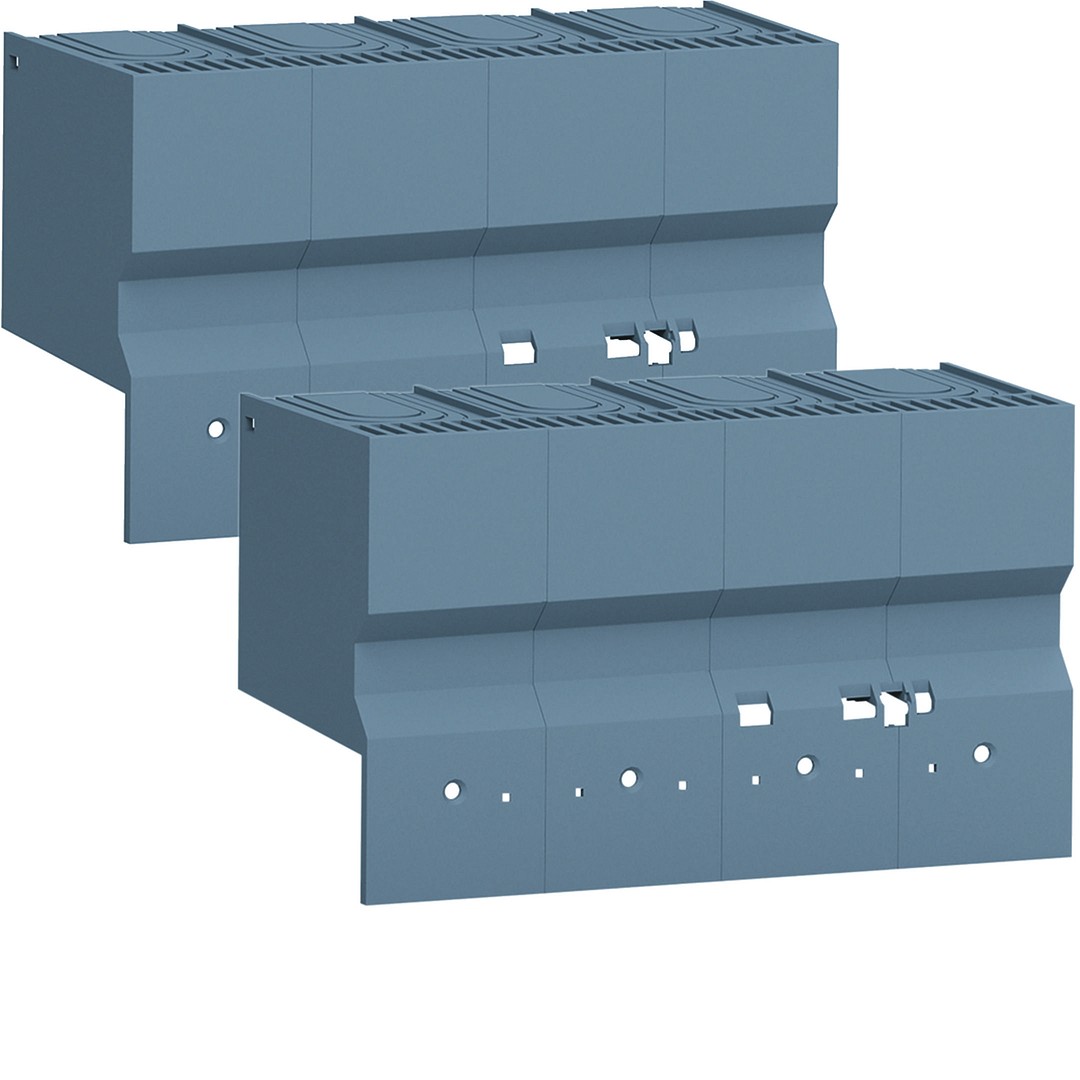

Liitinsuojakansi suorille liitäntäjatkopaloille P250 4N
