Hager Kompaktikatkaisija h3+ p250 mittaust. Energy-suojareleellä 4-napainen 250A 70kA HET251NR

Tuotekoodi: HET251NR

Sähkönumero: 3637812

Tuotemerkki: Hager

GTIN: 3250613141783

Tuotesarja: h3+

Kompaktikatkaisija h3+ p250 mittaust. Energy-suojareleellä 4-napainen 250A 70kA


Kompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Elektronisen suojareleen laukaisukäyrä voidaan asettaa integroidulla OLED-näytöllä, yhdistettävällä ovinäytöllä tai katkaisijaan adapterikaapelilla liitettävän tietokoneen Hager Power Setup -sovelluksella. Ylikuormitusvirran (Ir), lyhytaikaisen viivästetyn oikosulkusuojan (Isd) ja hetkellisen oikosulkusuojauksen (Ii) raja-arvot voidaan asettaa erikseen, samoin kuin aikaviive tr ylikuormitustapauksissa ja aikaviive tsd lyhytaikaista viivästettyä oikosulkulaukaisua varten. Lisäksi laukaisukäyrää voidaan säätää kääntäen verrannollisesti oikosulkuvirtojen Ii ja Isd sekä lyhytaikaisen viiveen ja välittömän laukaisuajan välillä olevan aktivoitavan I²t-toiminnon avulla. Valmis-LED palaa vihreänä, kun katkaisija on käyttövalmis, ja vilkkuu oranssina, kun katkaisijassa havaitaan sisäinen vika. Ylivirran merkkivalo alkaa vilkkua punaisena, kun I = 105 % Ir ja pysyy punaisena, kun I > 112 % Ir. Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Katkaisumekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta. Vakiovarusteena on potentiaalivapaa hälytyskosketin poiskytkentää varten, kun on olemassa ylikuormituksen aiheuttama katkaisuvaara. Tämä on suljettu, kun I > 90 % Ir (oletusarvo muutettavissa). Tämä ilmaistaan ​​ylimääräisellä LED-valolla. Se palaa oranssina, kun kosketin on kiinni. Asetettu laukaisukäyrä voidaan testata ja dokumentoida diagnostiikka- ja konfigurointityökalun käyttöliittymän kautta.  Integroitu mittaustekniikka mittaa kaikki energiat luokan 1 tarkkuudella IEC 61557-12:n mukaan. Energian osittaislaskuri voidaan nollata. H3+ Energy -kompaktikatkaisijaa voidaan käyttää myös virrankulutusarvojen mittaukseen. Nämä mittaukset voivat perustua kiinteään tai liukuvaan aikaväliin, joka voidaan asettaa välillä 5 - 60 minuuttia 1 minuutin välein. Mittausikkuna voidaan synkronoida tiedonsiirtojärjestelmästä COM-moduulin kautta lähetettävän signaalin kanssa. Näiden kulutusarvojen avulla voidaan luoda trendejä ja ennusteita näiden tietojen perusteella. Ne tarjoavat perustiedot kuormitusprofiilin kehittymisestä. Lisäksi h3+ Energy -kompaktikatkaisijat mittaavat virran ja jännitteen harmonisen kokonaissärön (THD).

Pituus (mm) 97
Leveys (mm) 140
Korkeus (mm) 165
Paino netto (kg) 1.92
Mitoitettu jatkuva virta Iu 250 A
Mitoitusjännite 220 V
Mitoitusjännite 690 V
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz 70 kA
Viivästetty oikosulkulaukaisun säätöalue 150 A
Viivästetty oikosulkulaukaisun säätöalue 2500 A
Tehohäviö 45 W
Laitteen rakenne sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojaus ei
Sopii DIN-kiskoasennukseen ei
DIN-kiskoasennusmahdollisuus kyllä
Päältä-pois -ilmaisimen mahdollisuus kyllä
Integroitu alijännitelaukaisija ei
Napojen lukumäärä 4
Päävirtapiirin liitännän suunta etuosa
Kokonainen laite suojayksiköllä kyllä
Sisäänrakennettu moottoriohjain ei
Moottoriohjain valittavissa kyllä
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 165
Pakkauskoko 1 leveys (mm) 140
Pakkauskoko 1 korkeus (mm) 97
Pakkauskoko 1 paino brutto (kg) 2.272
Pakkauskoko 2 6
Pakkauskoko 2 pituus (mm) 208
Pakkauskoko 2 leveys (mm) 153
Pakkauskoko 2 korkeus 112
Pakkauskoko 2 paino (kg) 2.272
Pakkauskoko 3 6
Pakkauskoko 3 pituus (mm) 365
Pakkauskoko 3 leveys (mm) 315
Pakkauskoko 3 korkeus (mm) 225
Pakkauskoko 3 paino (kg) 14.072
Pakkauskoko 4 (lava) 144
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1050
Pakkauskoko 4 paino (kg) 362.728

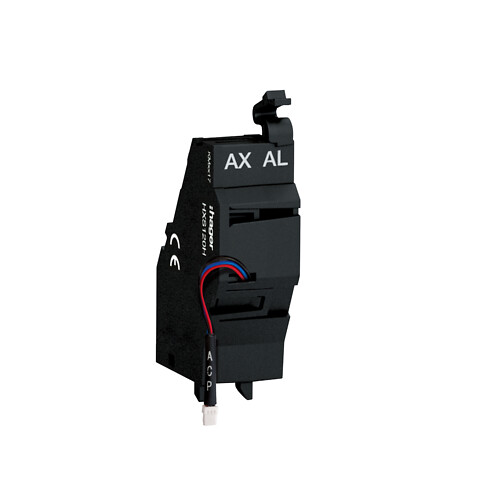

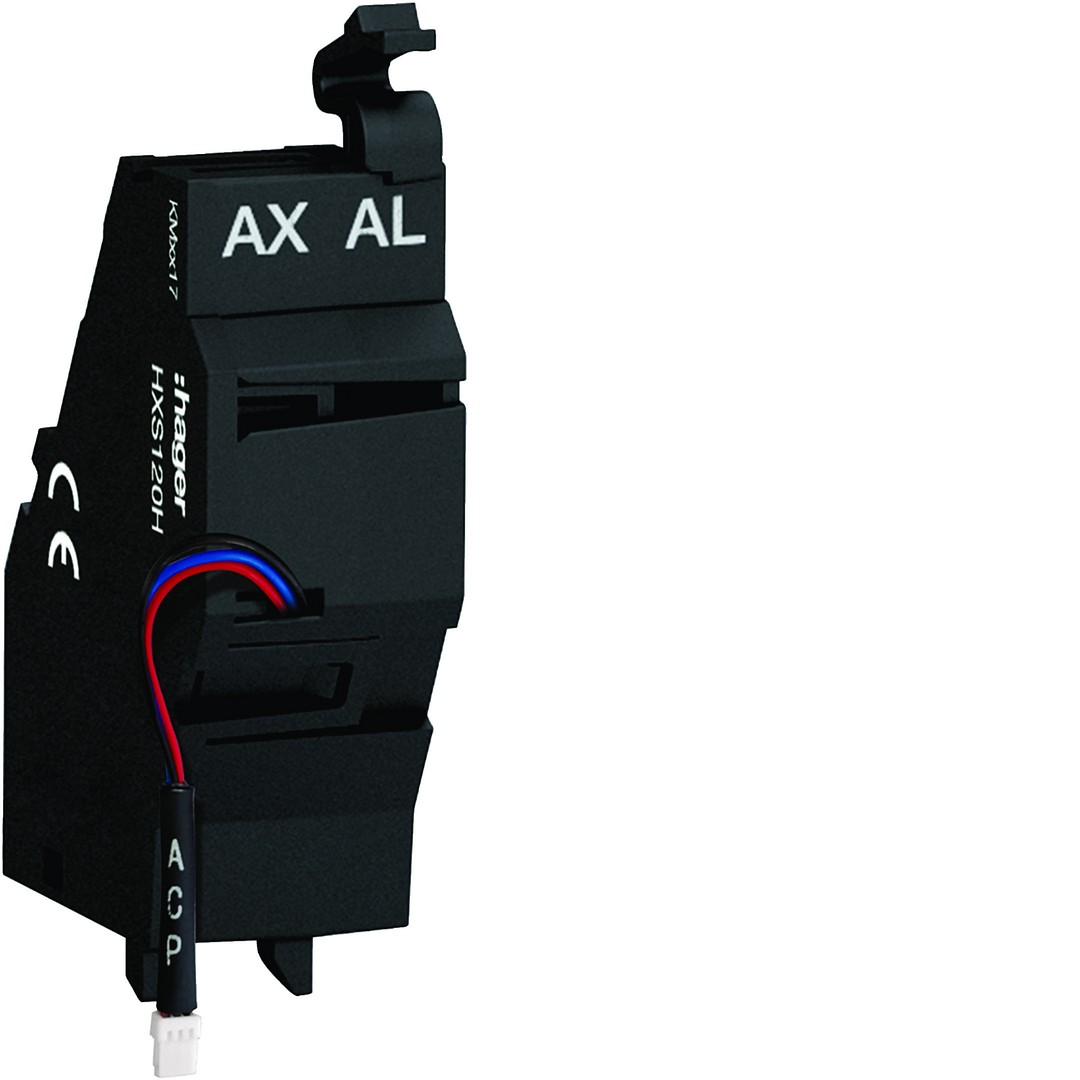

Liittyvät tuotteet
