Hager Kompaktikatkaisija h3+ p630 aset. LSI-suojareleellä 3-napainen 400A 40kA HNW400JR

Tuotekoodi: HNW400JR

Sähkönumero: 3637818

Tuotemerkki: Hager

GTIN: 3250613198435

Tuotesarja: h3+

Kompaktikatkaisija h3+ p630 aset. LSI-suojareleellä 3-napainen 400A 40kA


Kompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Elektronisen suojareleen laukaisukäyrä voidaan asettaa kiertokytkimellä. Ylikuormitusvirran (Ir), lyhytaikaisen viivästetyn oikosulkusuojan (Isd) ja hetkellisen oikosulkusuojauksen (Ii) raja-arvot voidaan asettaa erikseen, samoin kuin aikaviive tr ylikuormitustapauksissa ja aikaviive tsd lyhytaikaista viivästettyä oikosulkulaukaisua varten. Lisäksi laukaisukäyrää voidaan säätää kääntäen verrannollisesti oikosulkuvirtojen Ii ja Isd sekä lyhytaikaisen viiveen ja välittömän laukaisuajan välillä olevan aktivoitavan I²t-toiminnon avulla. Valmis-LED palaa vihreänä, kun katkaisija on käyttövalmis, ja vilkkuu oranssina, kun katkaisijassa havaitaan sisäinen vika. Ylivirran merkkivalo alkaa vilkkua punaisena, kun I = 105 % Ir ja pysyy punaisena, kun I > 112 % Ir. Toinen LED ilmaisee ylilämpötilan laukaisuyksikössä. Tämä palaa punaisena, jos sisäinen lämpötila ylittää 105°C. Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Katkaisumekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta. Vakiovarusteena on potentiaalivapaa hälytyskosketin poiskytkentää varten, kun on olemassa ylikuormituksen aiheuttama katkaisuvaara. Tämä on suljettu, kun I > 90 % Ir. Tämä ilmaistaan ​​ylimääräisellä LED-valolla. Se palaa oranssina, kun kosketin on kiinni. Asetettu laukaisukäyrä voidaan testata ja dokumentoida diagnostiikka- ja konfigurointityökalun käyttöliittymän kautta.

Pituus (mm) 150
Leveys (mm) 140
Korkeus (mm) 260
Paino netto (kg) 5.1
Mitoitettu jatkuva virta Iu 400 A
Mitoitusjännite 220 V
Mitoitusjännite 690 V
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz 40 kA
Viivästetty oikosulkulaukaisun säätöalue 218.4 A
Viivästetty oikosulkulaukaisun säätöalue 4000 A
Tehohäviö 90 W
Laitteen rakenne sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojaus ei
Sopii DIN-kiskoasennukseen ei
DIN-kiskoasennusmahdollisuus ei
Päältä-pois -ilmaisimen mahdollisuus kyllä
Integroitu alijännitelaukaisija ei
Napojen lukumäärä 3
Päävirtapiirin liitännän suunta etuosa
Kokonainen laite suojayksiköllä kyllä
Sisäänrakennettu moottoriohjain ei

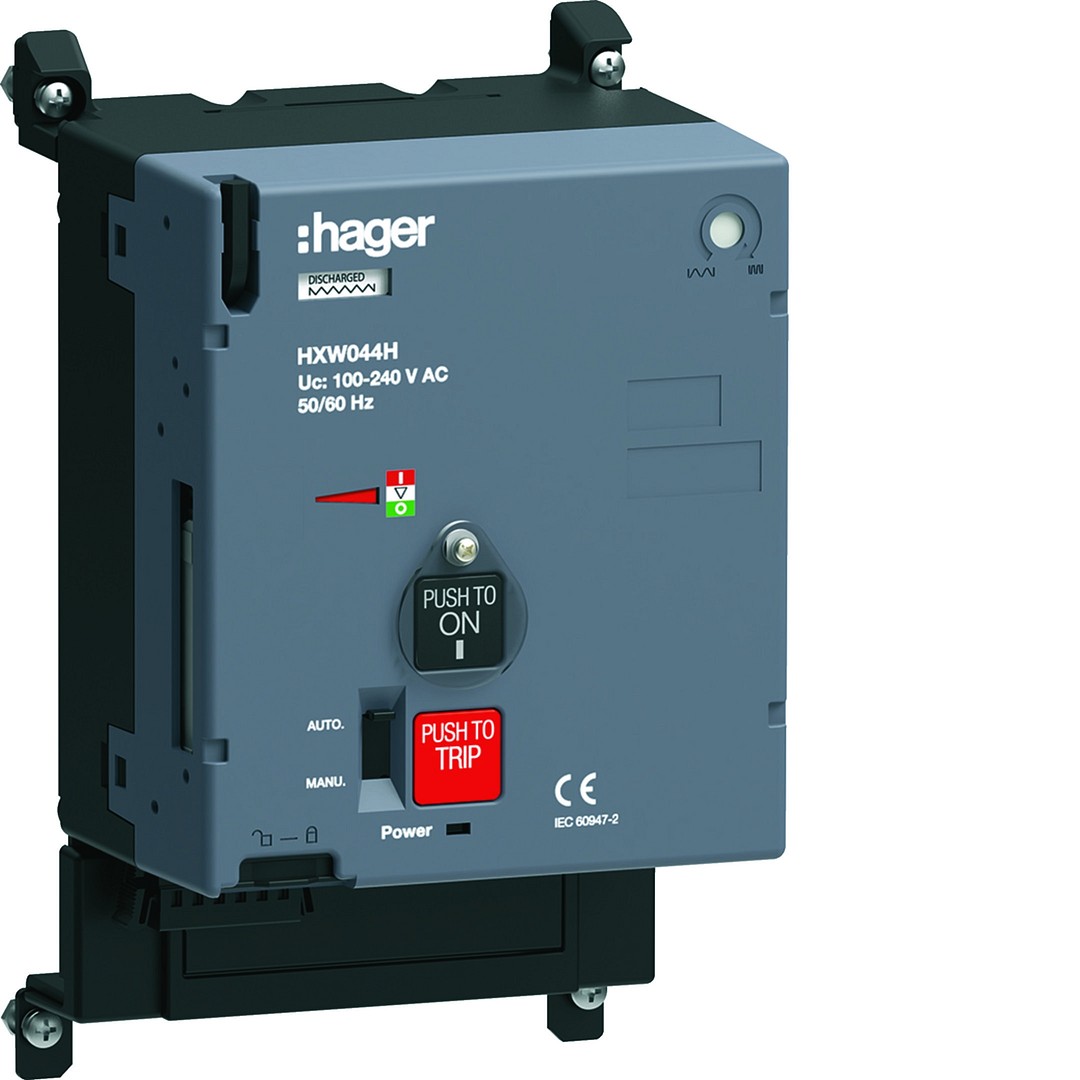

Moottoriohjain valittavissa kyllä
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 260
Pakkauskoko 1 leveys (mm) 140
Pakkauskoko 1 korkeus (mm) 150
Pakkauskoko 1 paino brutto (kg) 5.56
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 295
Pakkauskoko 2 leveys (mm) 180
Pakkauskoko 2 korkeus 195
Pakkauskoko 2 paino (kg) 5.56
Pakkauskoko 4 (lava) 52
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1095
Pakkauskoko 4 paino (kg) 316.8

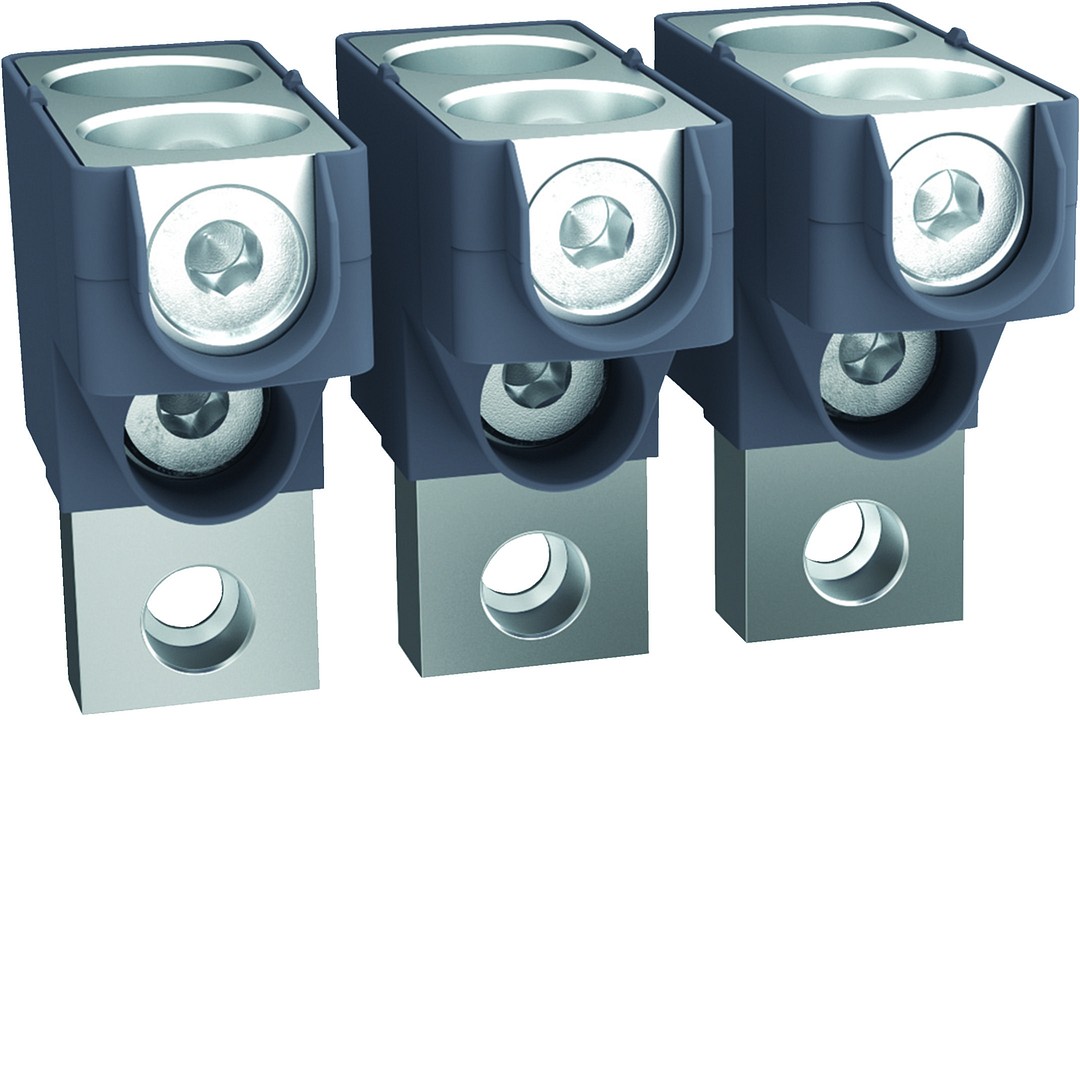

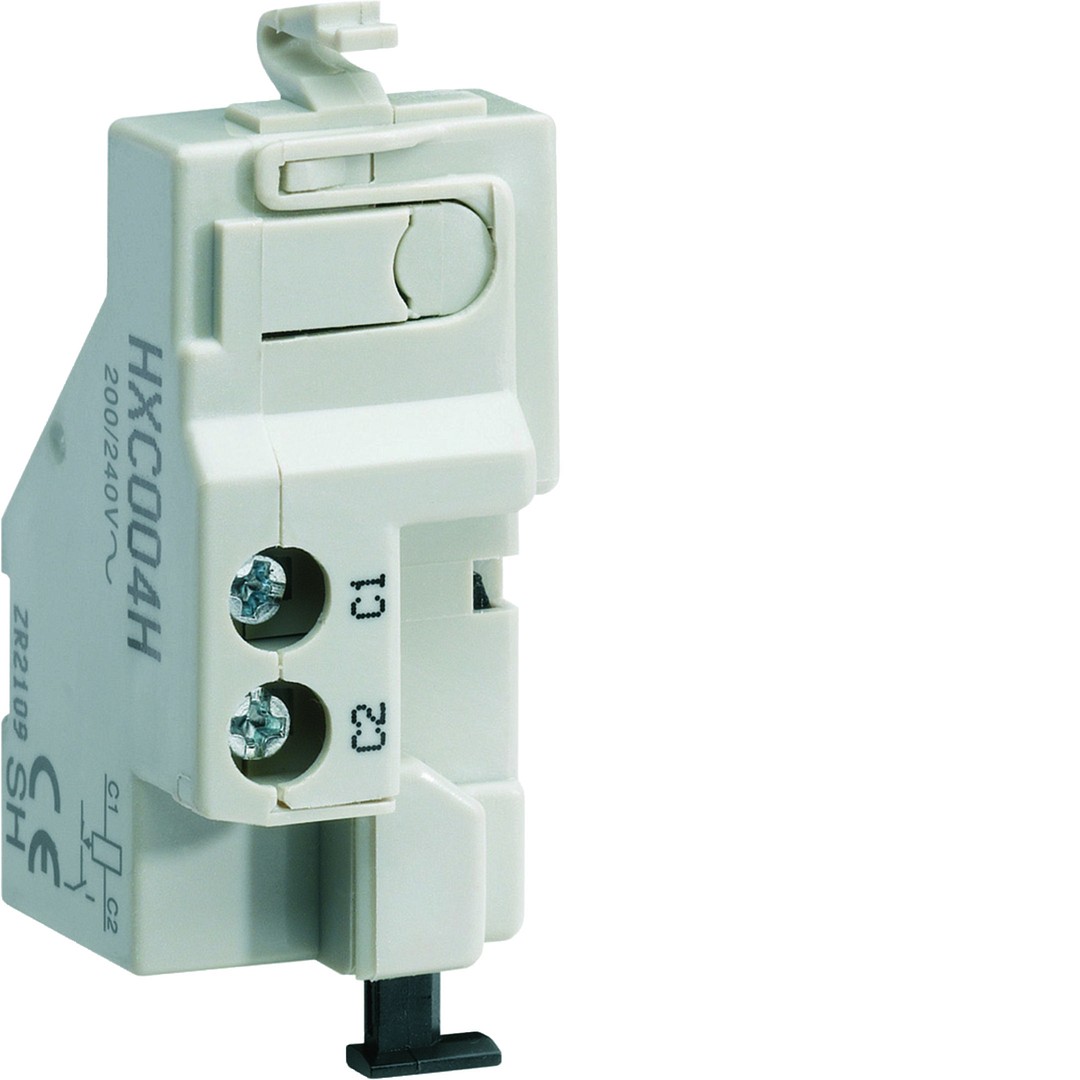

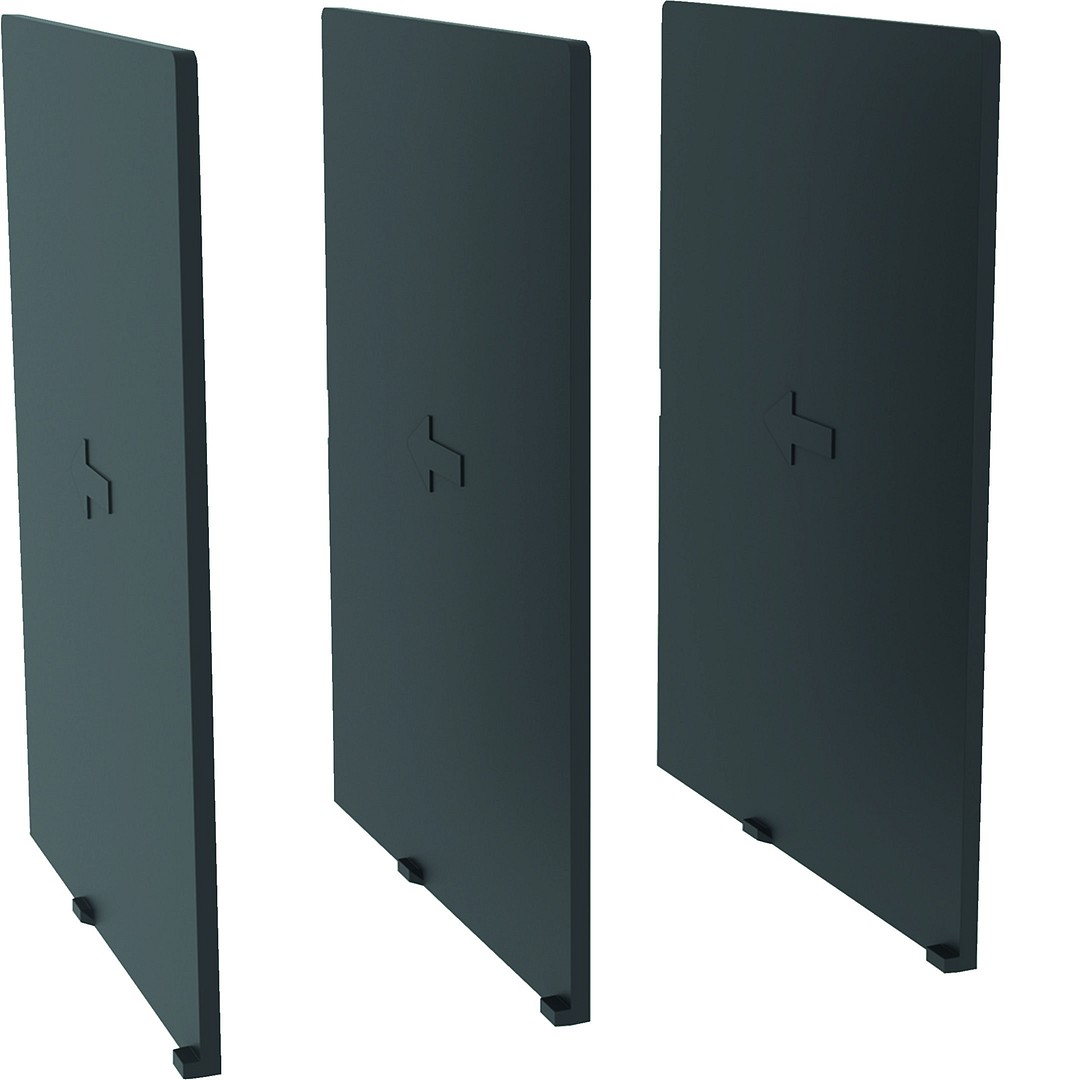

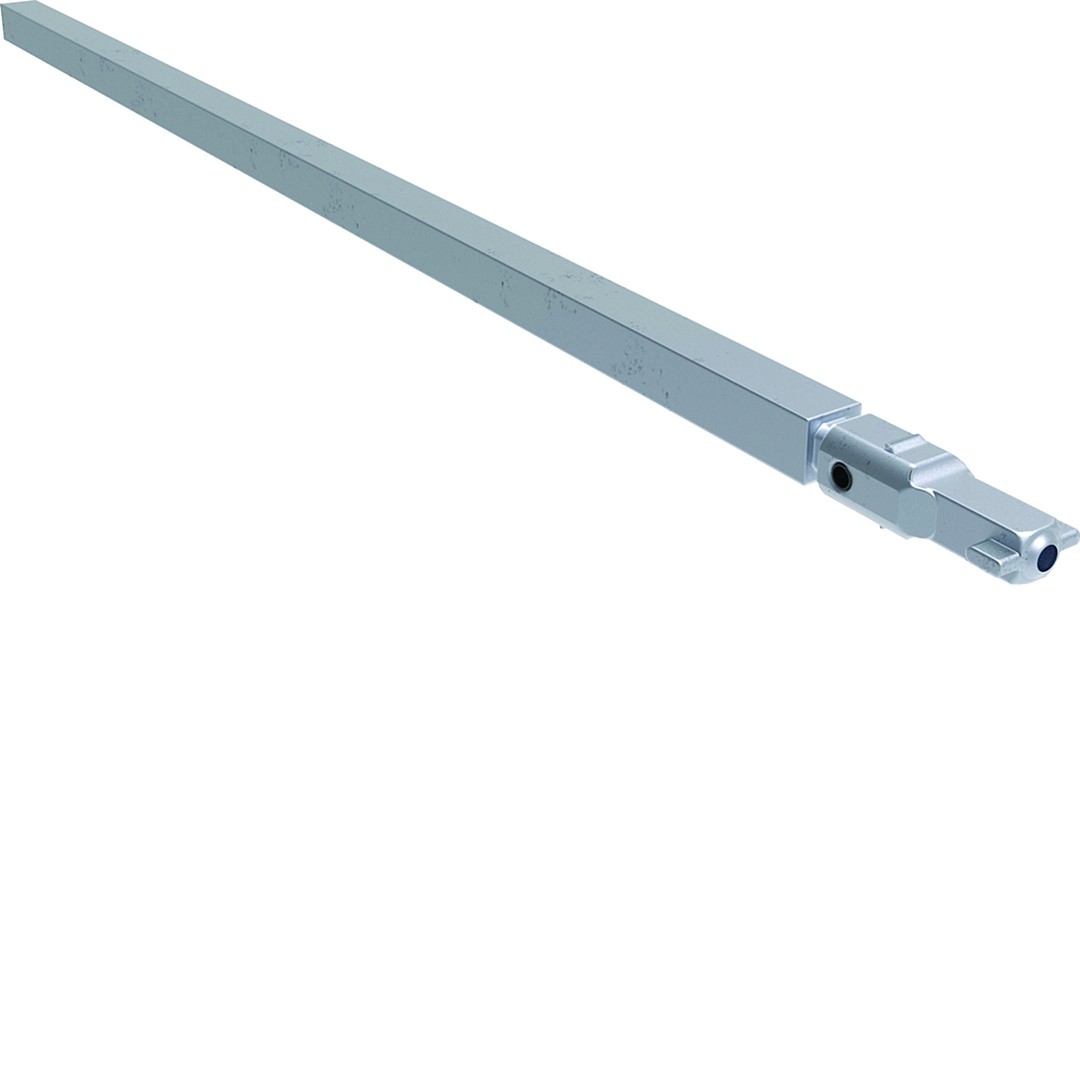

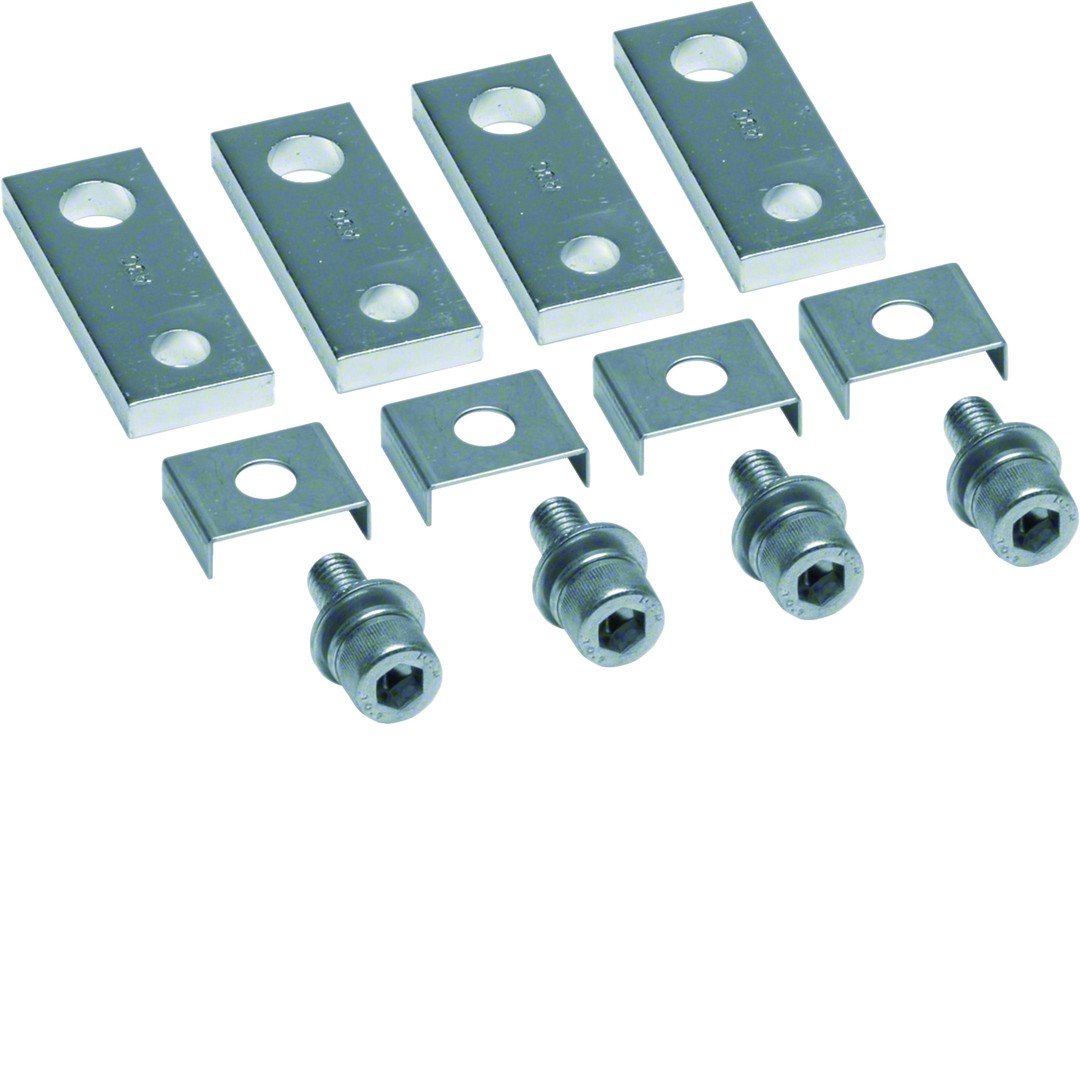

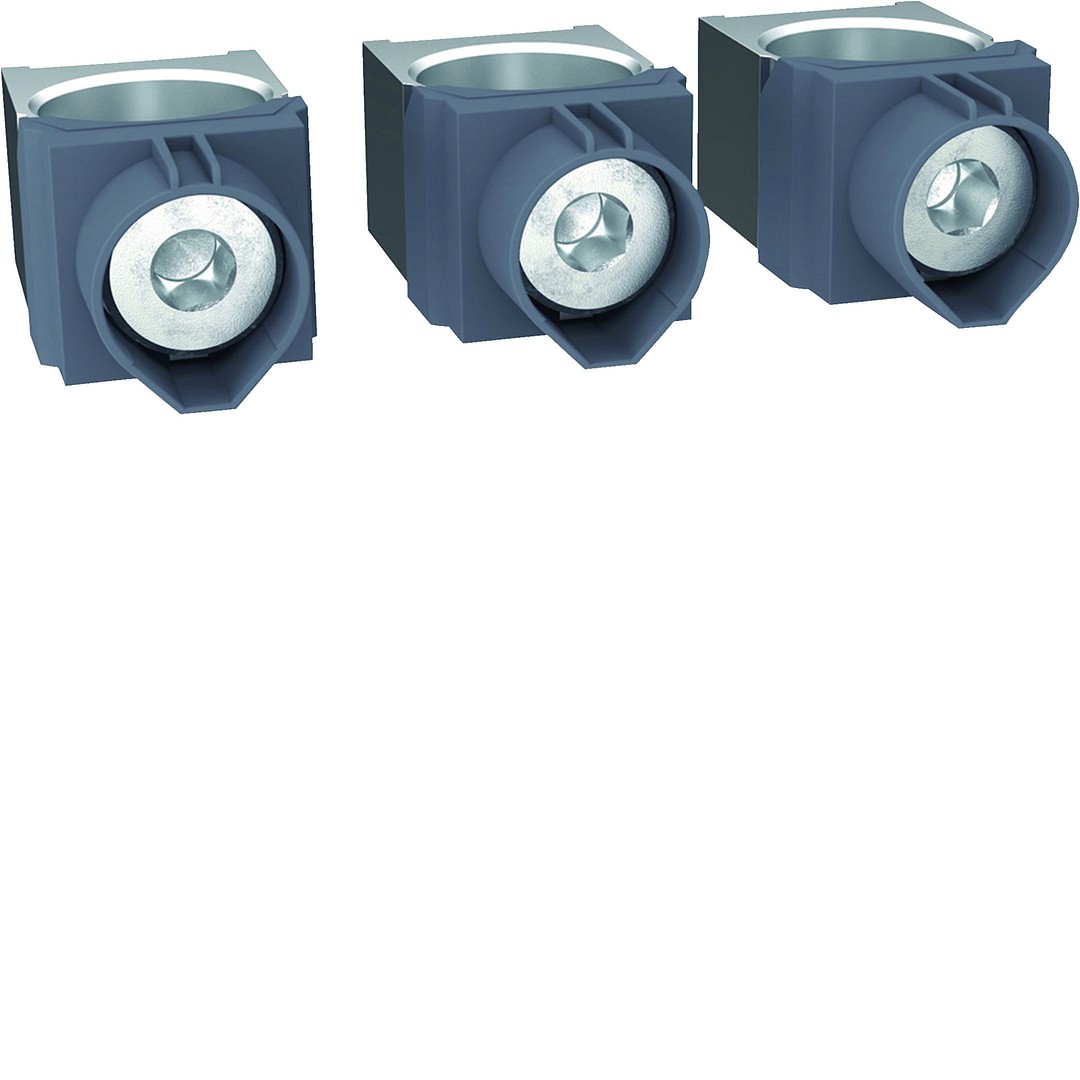

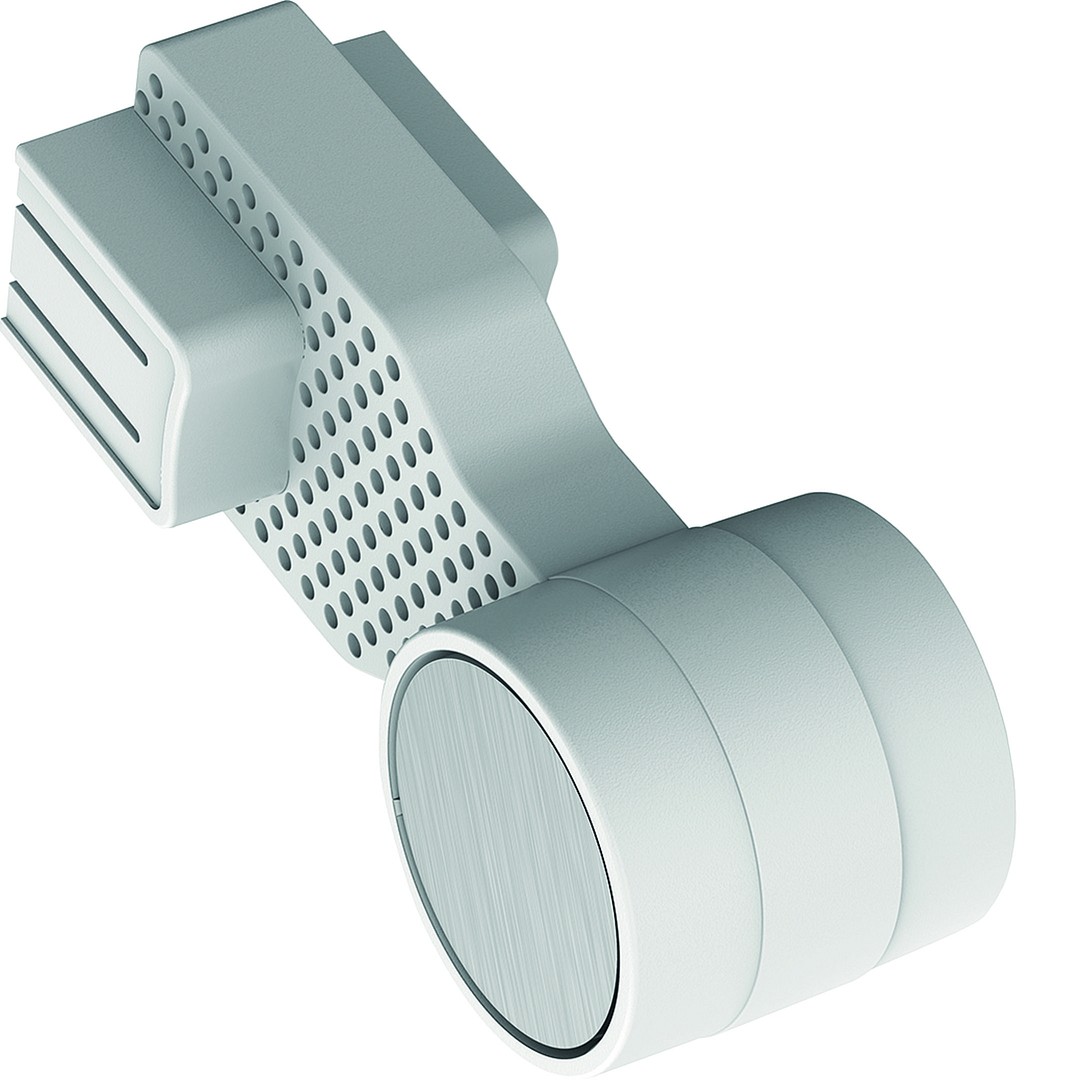

Liittyvät tuotteet
