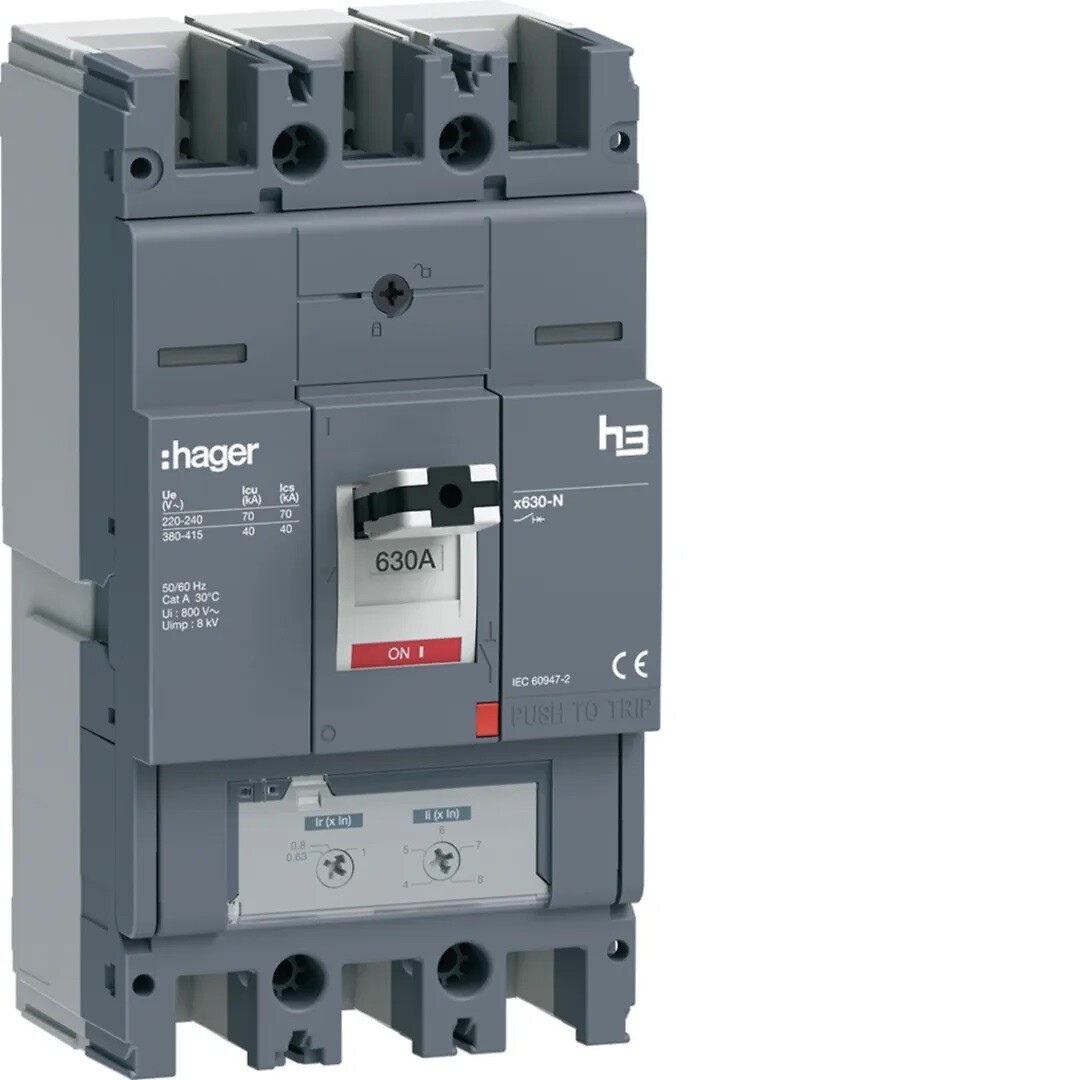

Hager Kompaktikatkaisija h3+ x630 aset. TM-suojareleellä 3-napainen 630A 40kA HNJ630DE

Tuotekoodi: HNJ630DE

Tuotemerkki: Hager

GTIN: 3250613201685

Tuotesarja: h3+

Kompaktikatkaisija h3+ x630 aset. TM-suojareleellä 3-napainen 630A 40kA


Kompaktikatkaisija standardin DIN EN 60947-2 mukaan suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosuluilta. Ylikuormitusvirran terminen laukaisu (Ir) ja hetkellisen oikosulkuvirran magneettinen laukaisu (Ii) voidaan asettaa erikseen. Kolme erilaista toimintatilaa voidaan tunnistaa kytkimen asennosta (ON = ylös, OFF = alas, laukaisu = keskiasento). Laitteen vipu voidaan lukita ON- ja OFF-asentoihin vipuun integroidun toiminnallisuuden ja normaalin riippulukon avulla, ilman muita lisätarvikkeita. Irrotusmekanismia voidaan testata ja pääkoskettimet avata vapautuspainikkeella. Saranoitu kansi, jossa on kiinteä pikalukitusruuvi, mahdollistaa pääsyn asennustilaan erikseen tilattavien apukoskettimien ja laukaisimien asentamiseksi. Katkaisijan sisälle asennetut lisävarusteet voidaan havaita ja tunnistaa katseluikkunasta avaamatta saranoitua kantta.

Pituus (mm) 150
Leveys (mm) 140
Korkeus (mm) 260
Paino netto (kg) 1.656
Mitoitettu jatkuva virta Iu 630 A
Mitoitusjännite 220 V
Mitoitusjännite 415 V
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz 40 kA
Lämpöreleen virta-asetus 400 A
Lämpöreleen virta-asetus 630 A
Oikosulkulaukaisun säätöalue 2520 A
Oikosulkulaukaisun säätöalue 5040 A
Tehohäviö 176.3 W
Laitteen rakenne sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojaus ei
Sopii DIN-kiskoasennukseen ei
DIN-kiskoasennusmahdollisuus ei
Päältä-pois -ilmaisimen mahdollisuus kyllä
Integroitu alijännitelaukaisija ei
Napojen lukumäärä 3
Päävirtapiirin liitännän suunta etuosa
Kokonainen laite suojayksiköllä kyllä
Sisäänrakennettu moottoriohjain ei
Moottoriohjain valittavissa kyllä
Pakkauskoko 0 1
Pakkauskoko 0 pituus (mm) 260
Pakkauskoko 0 leveys (mm) 140
Pakkauskoko 0 korkeus (mm) 150
Pakkauskoko 0 paino brutto (kg) 5.685
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 260
Pakkauskoko 1 leveys (mm) 140
Pakkauskoko 1 korkeus (mm) 150
Pakkauskoko 1 paino brutto (kg) 2.208
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 260
Pakkauskoko 2 leveys (mm) 140
Pakkauskoko 2 korkeus (mm) 150
Pakkauskoko 2 paino (kg) 1.656
