Lämmityslähtöyksikkö 6-kanavainen KNX easy, 24/230V toimilaitteille, Triac

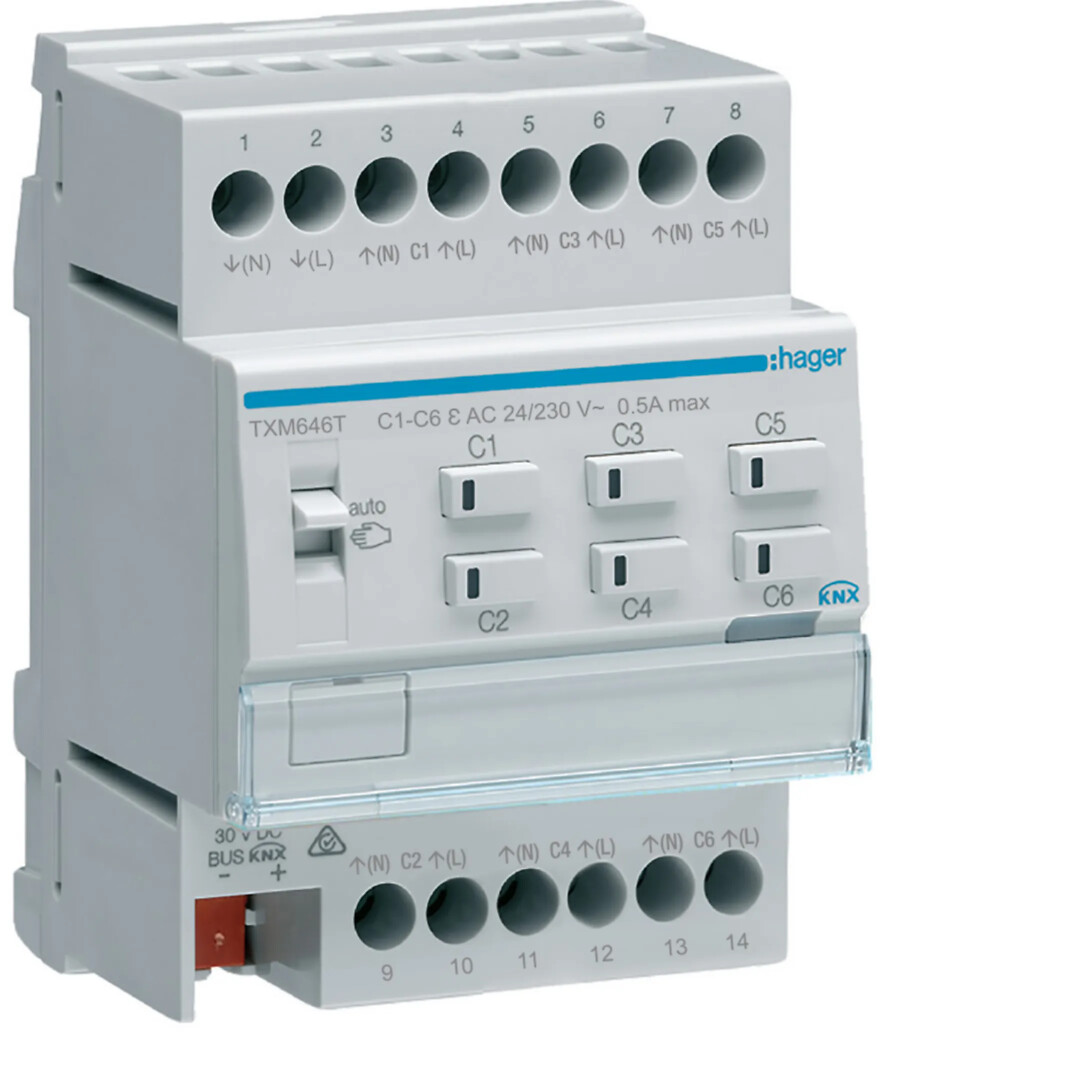

Hager Lämmityslähtöyksikkö 6-kanavainen KNX easy, 24/230V toimilaitteille, Triac TXM646T

Name: Lämmityslähtöyksikkö 6-kanavainen KNX easy, 24/230V toimilaitteille, Triac
Brand: Hager
SKU: 2603

Tuotekoodi: TXM646T

Sähkönumero: 2803488

Tuotemerkki: Hager

GTIN: 3250618502015

Tuotesarja: KNX easy, KNX ETS

DIN-mitoitettu lämmitysohjausmoduuli, jossa on 6 elektronista lähtöä (triac) lämmitysjärjestelmien tai kattojäähdytyselementtien sähkömagneettisten toimilaitteiden äänetöntä ohjausta varten. Laite sisältää integroidun väyläliitäntäyksikön, jousiliittimen KNX-väylän liitäntään, liukukytkimen auto/käsikäyttötoiminnoille, 6 tilavaloilla (oletus, oikosulku, ylikuorma) varustettua käsikäyttöpainiketta kunkin toimilaitteen kanavan avaamiseksi / sulkemiseksi, ohjelmointipainike integroidulla LEDillä, merkintäkenttä ja ruuviliittimet tulo- ja lähtöjännitteille.Toiminnot: Lähtöjännite yhteensopiville venttiileille 230 V AC tai 24 V AC. Kanavan käsikäyttö liukukytkimen avulla 0% - 50% - 100%. kesän / talvi -toiminto. Asetusarvot normaali-, pakko- tai vikatilakäyttöön. Termostaattien tulosignaalien syklinen seuranta / havaitseminen (seuranta-aika n. 45 min). Havaittaessa termostaattivika, triac-lähtö asetetaan vikatilaankäytölle.Huomautus: Laite voidaan ohjelmoida easy-käyttöönottotyökalulla, easy-ohjelmointiserverillä tai ETS: llä (alkaen versio 5). Kaikkiin lähtökanaviin tulee liittää sammalla käyttöjännitteeltään toimivia toimilaitteita. Noudata lämmitysjärjestelmän / toimilaitteen valmistajien asennusohjeita.

Pituus (mm)	68.4
Leveys (mm)	71
Korkeus (mm)	89.8
Paino netto (kg)	0.148

Väyläjärjestelmä KNX	kyllä
Väyläjärjestelmä KNX radio	ei
Väyläjärjestelmä radiotaajuus	ei
Väyläjärjestelmä LON	ei
Väyläjärjestelmä Powernet	ei
Kaksisuuntainen radiotaajuus	ei
Leveys (moduulipaikkojen määrä)	4
Sisältää väyläliitynnän	kyllä
Irroitettava väylämoduuli	ei
Portaattomasti säädettävä	kyllä
Toimisuureen säätö	kyllä
Venttiilisuojaustoiminto	kyllä
Manuaalinen kytkin	kyllä
Enimmäiskytkentävirta (resistiiviseen kuormaan)	0.16 A
Lähtöjen lukumäärä	6
Enimmäislähtövirta	0.16 A
Kytkentäjännite	24 V
Kytkentäjännite	230 V

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	71
Pakkauskoko 0 leveys (mm)	69
Pakkauskoko 0 korkeus (mm)	90
Pakkauskoko 0 paino brutto (kg)	0.276
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	80
Pakkauskoko 1 leveys (mm)	80
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	0.27
Pakkauskoko 2	24
Pakkauskoko 2 pituus (mm)	118
Pakkauskoko 2 leveys (mm)	97
Pakkauskoko 2 korkeus (mm)	82
Pakkauskoko 2 paino (kg)	0.278
Pakkauskoko 3	24
Pakkauskoko 3 pituus (mm)	364
Pakkauskoko 3 leveys (mm)	318
Pakkauskoko 3 korkeus (mm)	249
Pakkauskoko 3 paino (kg)	7.095
Pakkauskoko 4 (lava)	576
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1146
Pakkauskoko 4 paino (kg)	193.28

Haluamme vähentää ympäristövaikutuksiamme ja toimia asiakkaidemme kestävän kehityksen kumppanina. Lue lisää vastuullisuudesta.

Ilmaston lämmityspotentiaali (GWP)

Elinkaaren lämmityspotentiaali valmistus (GWP A1-A3): 7.21 kg CO₂ eq.
Elinkaaren lämmityspotentiaali (GWP): 61.9 kg CO₂ eq.
