UTU Latausjakokaappi, Ahma LJK16224X (100A / 125A / 160A), lähdöt 20A LJK16224X

Tuotekoodi: LJK16224X

Sähkönumero: 3510772

Tuotemerkki: UTU

GTIN: 6438526002637

Tuotesarja: Ahma

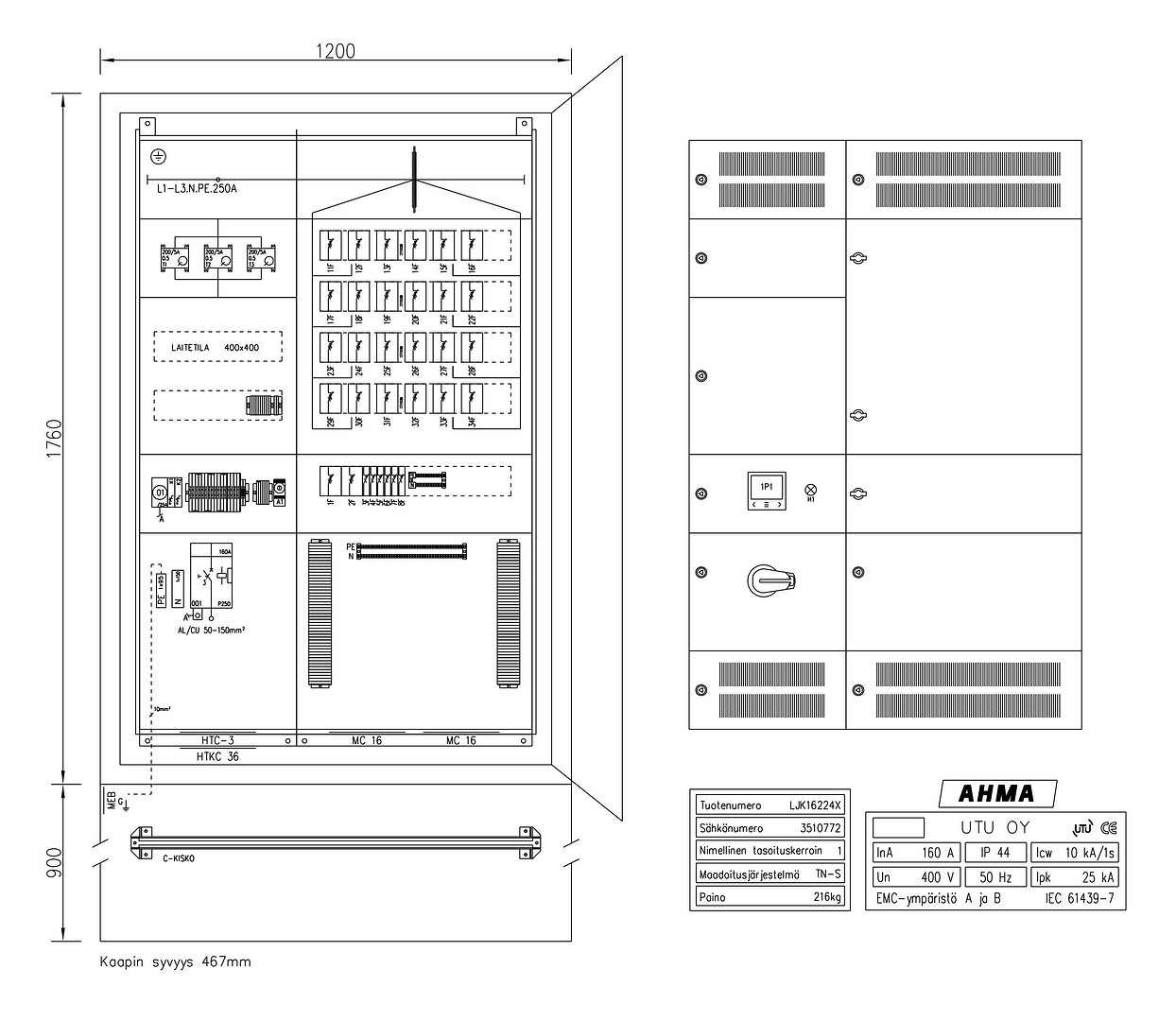

Latausjakokaappi IP44, ulkoasennus. Jalustalle asennettava suojakaappi, jonka sisällä latauskeskus. HUOM! Jalusta tilattava erikseen. Soveltuva jalusta JAL1200 (3500690). Kaapin materiaali maalattu teräs, väri RAL7024 (tummanharmaa). Ovissa kolmipistesalpa lukitusmahdollisuudella, katolla nostokorvat. Kaapissa painovoimainen ilmanvaihto. Jalustassa potentiaalintasauskisko. Nimellisvirta 160A (valittavissa 100A / 125A / 160A). Lähdöt toteutettu johdonsuojakatkaisijoilla 24kpl MCN320E (C-käyrä 20A, 3-nap.). Keskuksessa laitetila kuormanhallinnan laitteille. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kuormanhallinnan tila on kuitenkin yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Syötössä Hager H3+ sarjan kompaktikatkaisija HHT160DR aukiohjauskelalla. Kannessa verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11-ITF-IN-485-ICT2). Keskuksessa varaus yliaaltosuodattimelle. Varalähtötilassa 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallintaominaisuudet (kenttäkohtainen tuuletus, lähdöissä ilmavälit, jne). Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti). Keskuksessa lämpö-hätä-seis -toiminto. Latauskeskuksessa on valmius dynaamiseen lämpenemähallintaan (DIN-kiskokohtainen anturointi). Liitettäessä keskus eTolppajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti myös keskuksen sisälämpötilan perusteella. Huom! Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa (lämpenemän hallinta tärkeää). Syöttöliittimet HYT005H (Al/Cu 50-185mm²). Kaikille latauslähdöille riviliittimet 2,5-6mm² (Cu). Varalähdöillä ei riviliittimiä.
