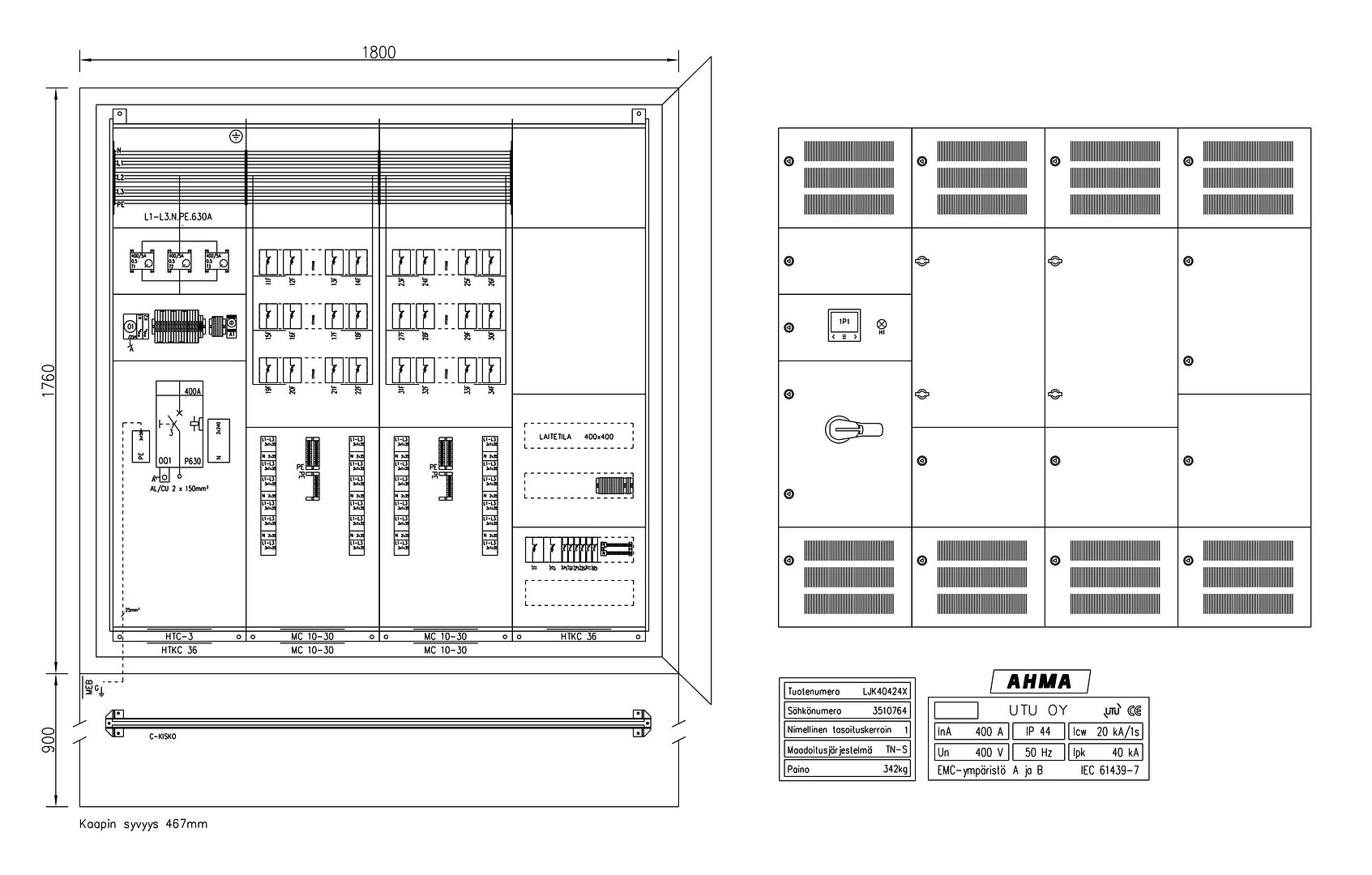

UTU Latausjakokaappi, Ahma LJK40424X (250A / 315A / 400A), lähdöt 40A LJK40424X

Tuotekoodi: LJK40424X

Sähkönumero: 3510764

Tuotemerkki: UTU

GTIN: 6438526002552

Tuotesarja: Ahma

Latausjakokaapit ovat vapaasti piha-alueelle jalustalle asennettavia, suojakaapilla varustettuja keskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latausjakokaapeissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Latausjakokaapin sisällä olevan keskuksen kotelointiluokka on tuulettuvan rakenteen myötä IP31, mutta kokonaisuutena (suojakaappi + keskus) toteutuu kotelointiluokka IP44.

Suojakaapin materiaalina on maalattu teräs (väri RAL 7024) ja ovessa on kolmipistesalpa lukitusmahdollisuudella. Katolle on sijoitettu nostokorvat. Kaapin kyljissä sijaitsevat tuuletusritilät. Huom! Jalusta tilattava erikseen (soveltuva jalusta JAL1800 3510700).


Latausjakokaappi Ahma LJK40424X ominaisuudet:

  • Nimellisvirta 400A (valittavissa 250A / 315A / 400A)
  • Lähdöt 24kpl MCN340E (Hager johdonsuojakatkaisija C-käyrä 40A, 3-nap.)
  • Syötössä kompaktikatkaisija HNJ400DR aukiohjauskelalla (Hager H3+)
  • Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)
  • Syöttöliittimet HYW007H (Al/Cu 2x35-300mm²)
  • Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm².

  • Lämpenemän hallinta

    Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.


    Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:
  • kenttäkohtainen tuuletus
  • latauslähdöissä ilmavälit
  • lämpö-hätä-seis -toiminto

    Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti).

    Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella.


    Elinkaarihallinta

    Keskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.

    Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.

    Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.

    Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.

  • Pituus (mm) 467
    Leveys (mm) 1800
    Korkeus (mm) 1760
    Paino netto (kg) 342
    Pakkauskoko 1 (MOQ) 1
    Pakkauskoko 1 pituus (mm) 1760
    Pakkauskoko 1 leveys (mm) 1800
    Pakkauskoko 1 korkeus (mm) 652
    Pakkauskoko 1 paino brutto (kg) 377
    Pakkauskoko 4 (lava) 1
    Pakkauskoko 4 pituus (mm) 1765
    Pakkauskoko 4 leveys (mm) 1800
    Pakkauskoko 4 korkeus (mm) 1169
    Pakkauskoko 4 paino (kg) 719
