UTU Latausjakokaappi, Ahma LJK40616X (250A / 315A / 400A), lähdöt 63A LJK40616X

Tuotekoodi: LJK40616X

Sähkönumero: 3510760

Tuotemerkki: UTU

GTIN: 6438526002514

Tuotesarja: Ahma

Latausjakokaapit ovat vapaasti piha-alueelle jalustalle asennettavia, suojakaapilla varustettuja keskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latausjakokaapeissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Latausjakokaapin sisällä olevan keskuksen kotelointiluokka on tuulettuvan rakenteen myötä IP31, mutta kokonaisuutena (suojakaappi + keskus) toteutuu kotelointiluokka IP44.

Suojakaapin materiaalina on maalattu teräs (väri RAL 7024) ja ovessa on kolmipistesalpa lukitusmahdollisuudella. Katolle on sijoitettu nostokorvat. Kaapin kyljissä sijaitsevat tuuletusritilät. Huom! Jalusta tilattava erikseen (soveltuva jalusta JAL1400 3500691).


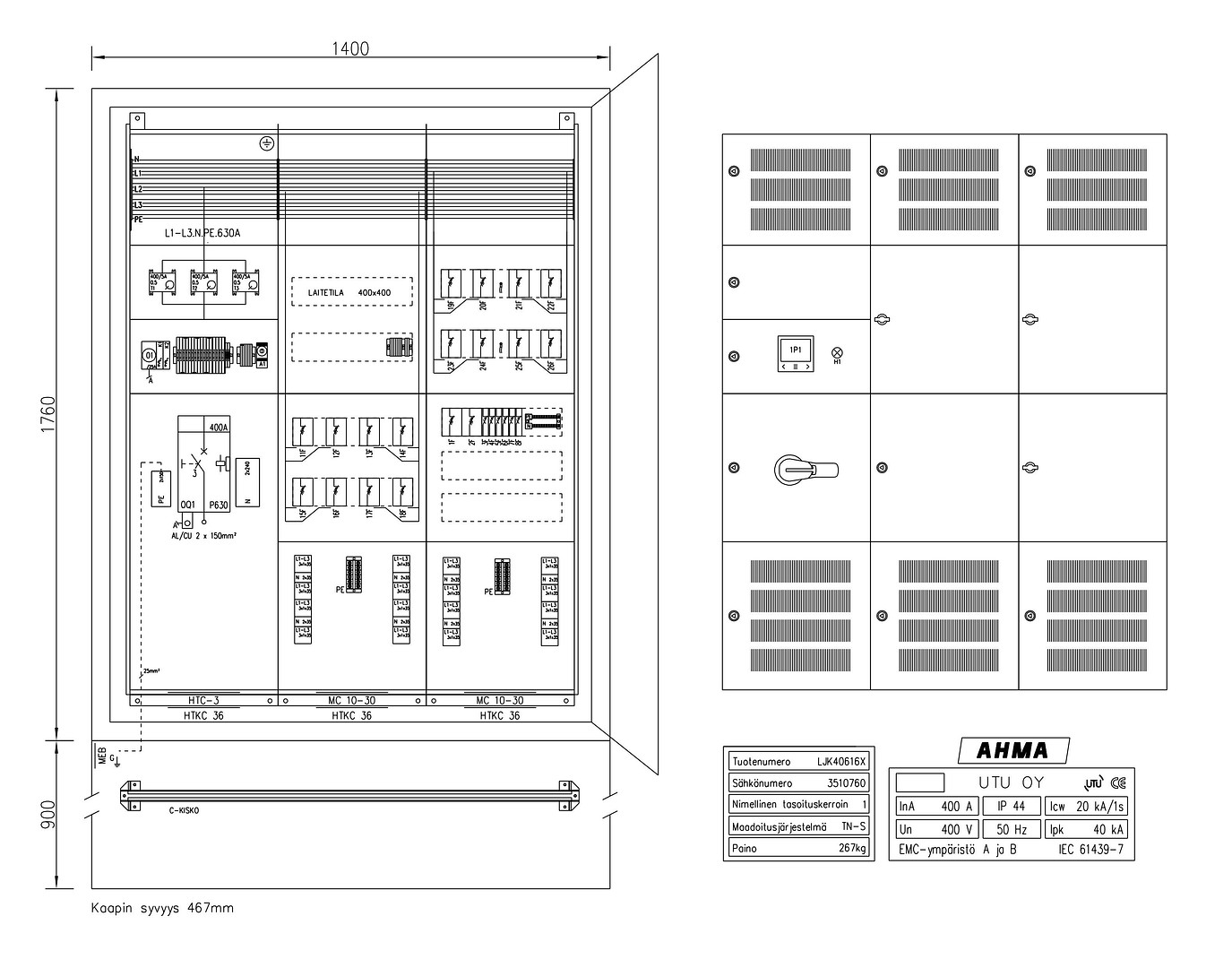

Latausjakokaappi Ahma LJK40616X ominaisuudet:

  • Nimellisvirta 400A (valittavissa 250A / 315A / 400A)
  • Lähdöt 16kpl MCN363E (Hager johdonsuojakatkaisija C-käyrä 63A, 3-nap.)
  • Syötössä kompaktikatkaisija HNJ400DR aukiohjauskelalla (Hager H3+)
  • Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)
  • Syöttöliittimet HYW007H (Al/Cu 2x35-300mm²)
  • Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm².

  • Lämpenemän hallinta

    Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.


    Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:
  • kenttäkohtainen tuuletus
  • latauslähdöissä ilmavälit
  • lämpö-hätä-seis -toiminto

    Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti).

    Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella.


    Elinkaarihallinta

    Keskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.

    Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.

    Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.

    Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.

  • Pituus (mm) 467
    Leveys (mm) 1400
    Korkeus (mm) 1760
    Paino netto (kg) 267
    Nimellisjännite 400 V
    Nimellisvirta 400 A
    Materiaali teräs
    Pinnan suojaus muu
    Kaapin IP-luokka IP44
    Väri harmaa
    RAL-numero 7024
    Leveys 1400 mm
    Korkeus 1760 mm
    Syvyys 467 mm
    Asennus jalusta (maa-asennus)
    Napojen lukumäärä 3
    Haarajohtimen nimellispoikkipinta-ala 2.5 mm²
    Haarajohtimen nimellispoikkipinta-ala 35 mm²
    Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 35 mm²
    Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 300 mm²
    Kiskolla kyllä
    Kiskon IP-luokka IP00
    Sisältää liittimet kyllä
    Maadoituksella kyllä
    Jalustalla ei
    Sisältää lattialevyn ei
    Asennuslevyllä ei
    Pakkauskoko 1 (MOQ) 1
    Pakkauskoko 1 pituus (mm) 1760
    Pakkauskoko 1 leveys (mm) 1400
    Pakkauskoko 1 korkeus (mm) 652
    Pakkauskoko 1 paino brutto (kg) 302
    Pakkauskoko 4 (lava) 1
    Pakkauskoko 4 pituus (mm) 1765
    Pakkauskoko 4 leveys (mm) 1400
    Pakkauskoko 4 korkeus (mm) 1169
    Pakkauskoko 4 paino (kg) 569
