UTU Latausjakokaappi, Ahma LJKM16132VX (100A / 125A / 160A), lähdöt 16A (VVSK) LJKM16132VX

Tuotekoodi: LJKM16132VX

Sähkönumero: 3510807

Tuotemerkki: UTU

GTIN: 6438526002989

Tuotesarja: Ahma

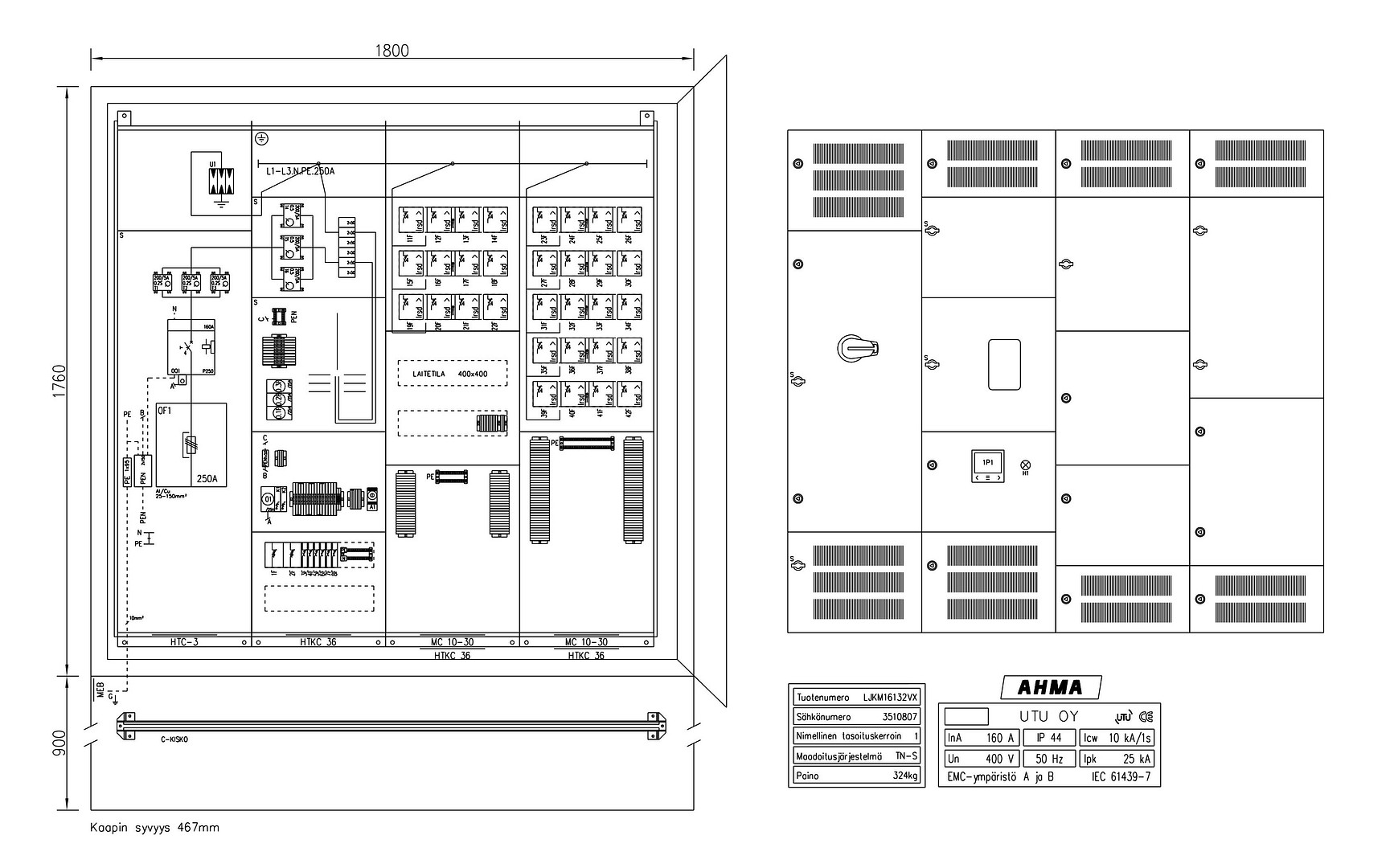

Latausjakokaappi sähkölaitosmittauksella IP44, ulkoasennus. Jalustalle asennettava suojakaappi, jonka sisällä latauskeskus. HUOM! Jalusta tilattava erikseen. Soveltuva jalusta JAL1800 (3510700). Kaapin materiaali maalattu teräs, väri RAL7024 (tummanharmaa). Ovissa kolmipistesalpa lukitusmahdollisuudella, katolla nostokorvat. Kaapissa painovoimainen ilmanvaihto. Jalustassa potentiaalintasauskisko. Nimellisvirta 160A (valittavissa 100A / 125A / 160A). Lähdöt toteutettu yhdistelmäsuojilla (vikavirtasuojaus) 32kpl ADM470C (C-käyrä 20A, 4-nap. 30mA). Keskuksessa laitetila kuormanhallinnan laitteille. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kuormanhallinnan tila on kuitenkin yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Syötössä Hager H3+ sarjan kompaktikatkaisija HHT160DR aukiohjauskelalla. Kannessa verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11-ITF-IN-485-ICT2). Keskuksessa varaus yliaaltosuodattimelle. Varalähtötilassa 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallintaominaisuudet (kenttäkohtainen tuuletus, lähdöissä ilmavälit, jne). Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti). Keskuksessa lämpö-hätä-seis -toiminto. Latauskeskuksessa on valmius dynaamiseen lämpenemähallintaan (DIN-kiskokohtainen anturointi). Liitettäessä keskus eTolppajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti myös keskuksen sisälämpötilan perusteella. Huom! Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa (lämpenemän hallinta tärkeää). Syöttöliittimet HYT005H (Al/Cu 50-185mm²). Kaikille latauslähdöille riviliittimet 2,5-6mm² (Cu). Varalähdöillä ei riviliittimiä. Sähkölaitoksen mittausta varten keskuksessa M2-mittaripaikka ja 0.2S-tarkkuusluokan virtamuuntajat, sekä yhdistelmäylijännitesuoja Hager SPA930 hälytyskoskettimilla. Keskukseen voidaan liittää sähkölaitoksen 63A liittymä, joka on teholiittymää halvempi. Myöhemmin tehontarpeen kasvaessa, liittymää voidaan kasvattaa 160A asti. Keskuksen osalta tämä onnistuu kompaktikatkaisijassa olevan DIP-kytkimen avulla (katkaisijatila sinetöitävissä).
