UTU Latauskeskus, Ahma LK12604X (80A / 100A / 125A), lähdöt 63A LK12604X

Tuotekoodi: LK12604X

Sähkönumero: 3510701

Tuotemerkki: UTU

GTIN: 6438526001920

Tuotesarja: Ahma

Latauskeskukset ovat seinälle asennettavia sähkökeskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latauskeskuksissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Kotelointiluokka on tuulettuvan rakenteen myötä IP31, joka voidaan korottaa IP34 asti, asentamalla keskuksen päälle suojakaappi (soveltuva suojakaappi LKS890 snro 3426356).


Latauskeskus Ahma LK12604X ominaisuudet:

  • Nimellisvirta 125A (valittavissa 80A / 100A / 125A)
  • Lähdöt 4kpl MCN363E (Hager johdonsuojakatkaisija C-käyrä 63A, 3-nap.)
  • Syötössä kompaktikatkaisija HHS125DC aukiohjauskelalla (Hager H3+)
  • Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)
  • Syöttöliittimet HYS005H (Al/Cu 35-120mm²)
  • Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm².

  • Lämpenemän hallinta

    Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.


    Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:
  • kenttäkohtainen tuuletus
  • latauslähdöissä ilmavälit
  • lämpö-hätä-seis -toiminto

    Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti).

    Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella.


    Elinkaarihallinta

    Keskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.

    Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.

    Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.

    Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.

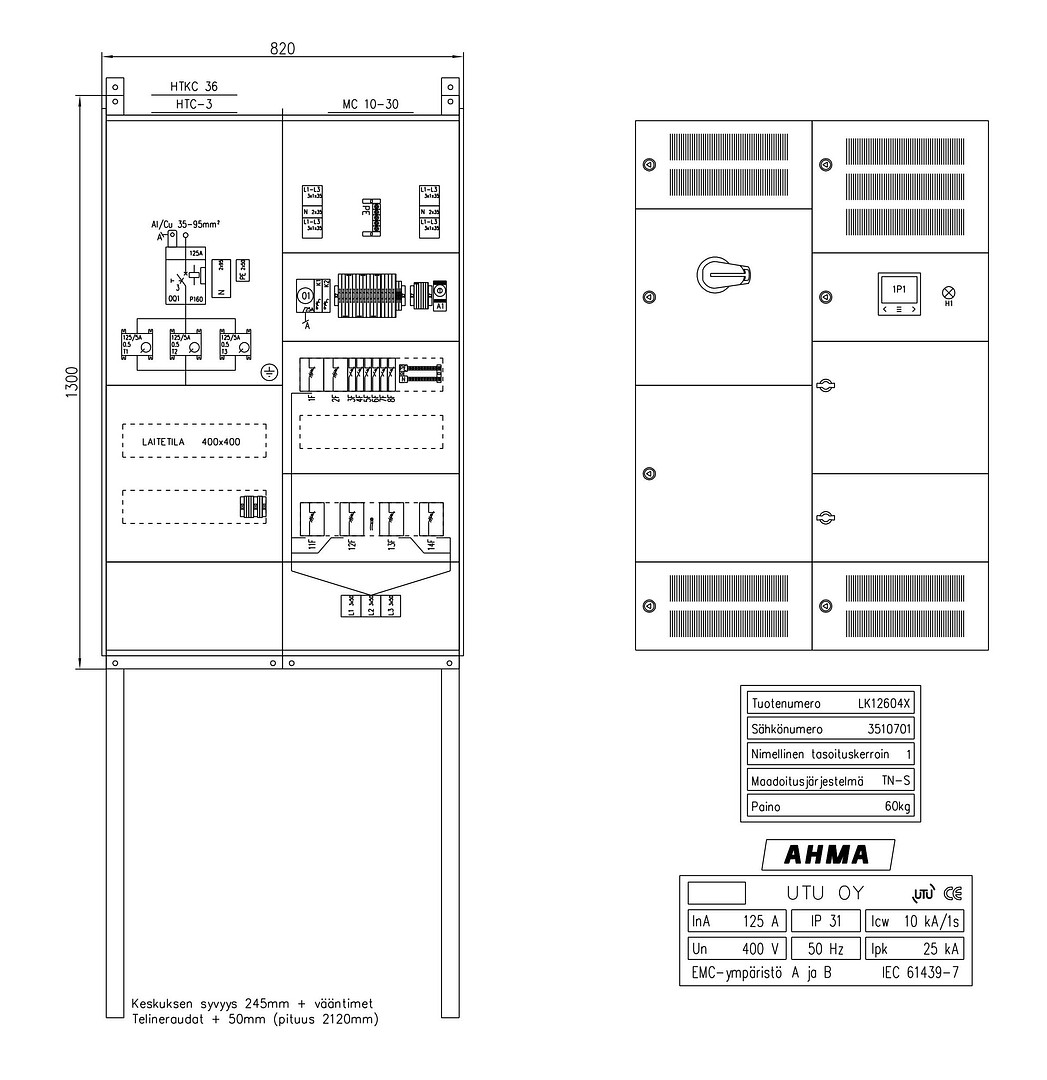

  • Pituus (mm) 245
    Leveys (mm) 820
    Korkeus (mm) 1300
    Paino netto (kg) 60
    Nimellisjännite 400 V
    Nimellisvirta 125 A
    Materiaali teräs
    Pinnan suojaus muu
    Kaapin IP-luokka IP34
    Väri harmaa
    RAL-numero 1013
    Leveys 820 mm
    Korkeus 1300 mm
    Syvyys 245 mm
    Asennus seinä
    Napojen lukumäärä 3
    Haarajohtimen nimellispoikkipinta-ala 2.5 mm²
    Haarajohtimen nimellispoikkipinta-ala 35 mm²
    Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 35 mm²
    Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 120 mm²
    Kiskolla kyllä
    Kiskon IP-luokka IP00
    Sisältää liittimet kyllä
    Maadoituksella kyllä
    Jalustalla ei
    Sisältää lattialevyn ei
    Asennuslevyllä ei
    Pakkauskoko 1 (MOQ) 1
    Pakkauskoko 1 pituus (mm) 1300
    Pakkauskoko 1 leveys (mm) 820
    Pakkauskoko 1 korkeus (mm) 430
    Pakkauskoko 1 paino brutto (kg) 95
    Pakkauskoko 4 (lava) 2
    Pakkauskoko 4 pituus (mm) 1305
    Pakkauskoko 4 leveys (mm) 820
    Pakkauskoko 4 korkeus (mm) 725
    Pakkauskoko 4 paino (kg) 155
