UTU Latauskeskus, Ahma LK16132VX (100A / 125A / 160A), lähdöt 16A (VVSK) LK16132VX

Tuotekoodi: LK16132VX

Sähkönumero: 3510727

Tuotemerkki: UTU

GTIN: 6438526002187

Tuotesarja: Ahma

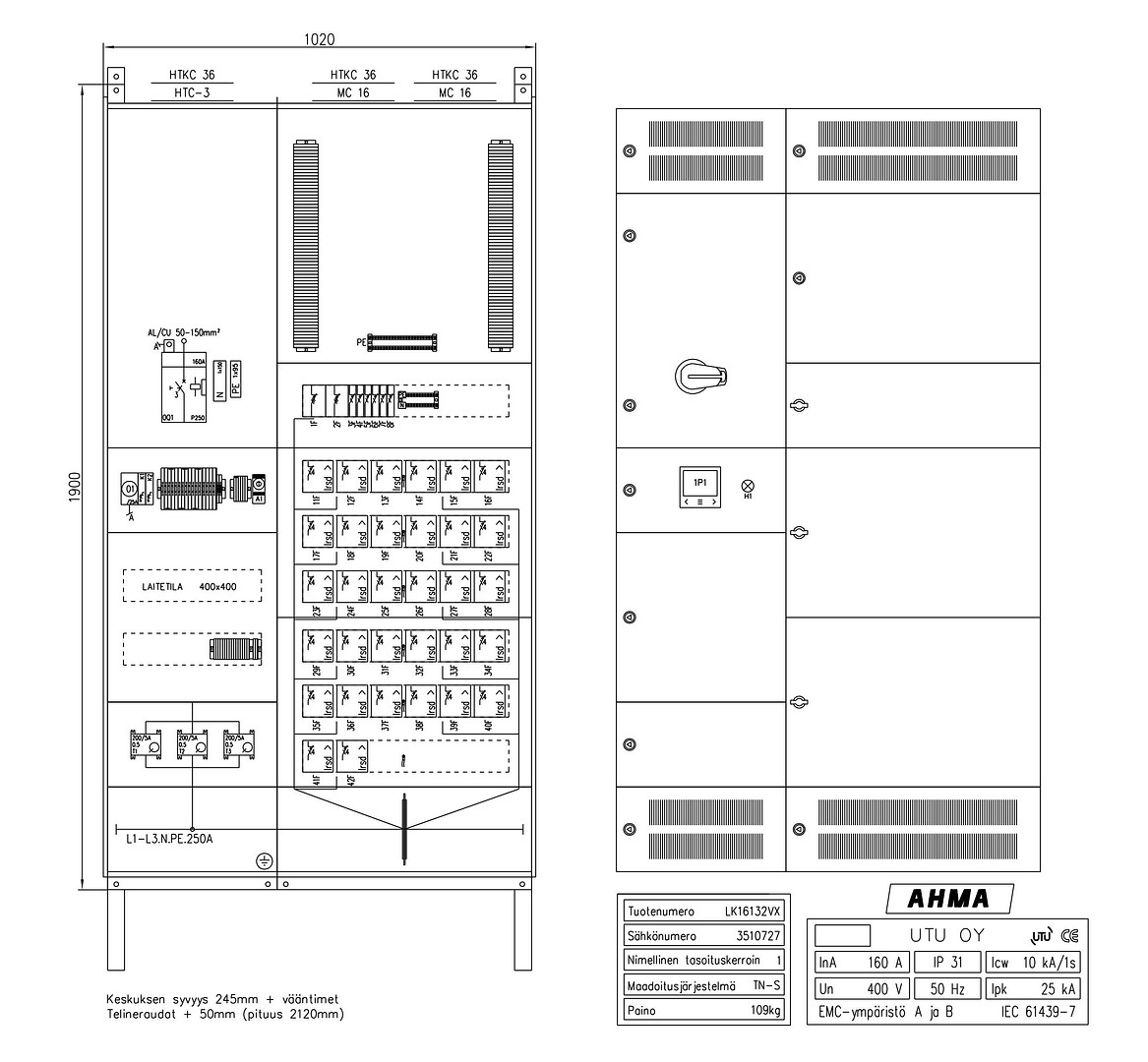

Latauskeskukset ovat seinälle asennettavia sähkökeskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latauskeskuksissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Kotelointiluokka on tuulettuvan rakenteen myötä IP31, joka voidaan korottaa IP34 asti, asentamalla keskuksen päälle suojakaappi (soveltuva suojakaappi LKS1090 snro 3426358).

Latauskeskus Ahma LK16132VX ominaisuudet:

Nimellisvirta 160A (valittavissa 100A/ 125A / 160A)

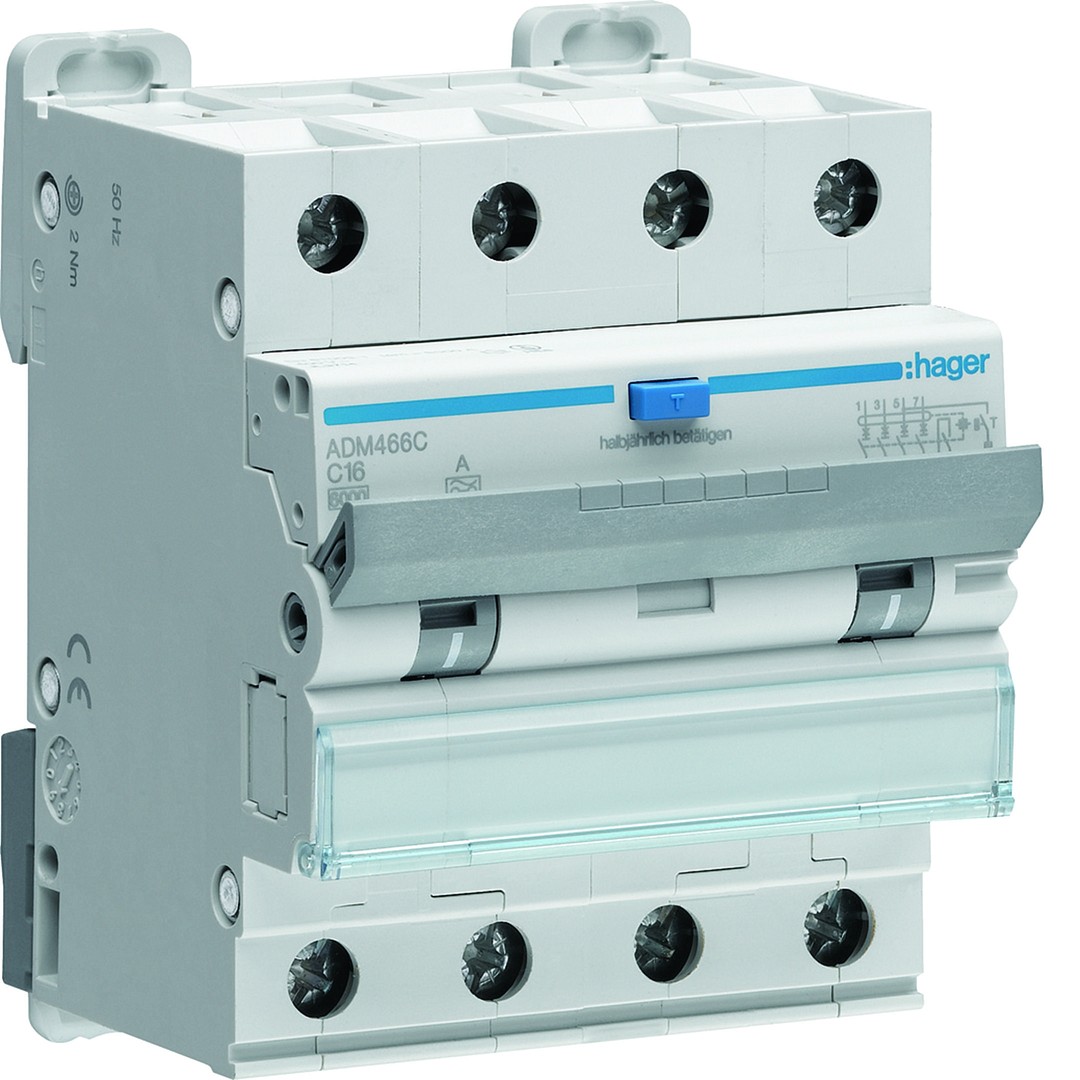

Lähdöt 32kpl ADM466C (Hager vikavirtajohdonsuojakatkaisija C-käyrä 16A, 4-nap. 30mA)

Syötössä kompaktikatkaisija HHT160DR aukiohjauskelalla (Hager H3+)

Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)

Syöttöliittimet HYT005H (Al/Cu 50-185mm²)

Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm².

Lämpenemän hallinta

Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.

Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:

kenttäkohtainen tuuletus

latauslähdöissä ilmavälit

lämpö-hätä-seis -toiminto

Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti).

Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella.

Elinkaarihallinta

Keskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.

Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.

Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.

Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.

Pituus (mm)	245
Leveys (mm)	1020
Korkeus (mm)	1900
Paino netto (kg)	109

Nimellisjännite	400 V
Nimellisvirta	160 A
Materiaali	teräs
Pinnan suojaus	muu
Kaapin IP-luokka	IP34
Väri	harmaa
RAL-numero	1013
Leveys	1020 mm
Korkeus	1900 mm
Syvyys	245 mm
Asennus	seinä
Napojen lukumäärä	3
Haarajohtimen nimellispoikkipinta-ala	0.5 mm²
Haarajohtimen nimellispoikkipinta-ala	6 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala	50 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala	185 mm²
Kiskolla	kyllä
Kiskon IP-luokka	IP00
Sisältää liittimet	kyllä
Maadoituksella	kyllä
Jalustalla	ei
Sisältää lattialevyn	ei
Asennuslevyllä	ei

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	1900
Pakkauskoko 1 leveys (mm)	1020
Pakkauskoko 1 korkeus (mm)	430
Pakkauskoko 1 paino brutto (kg)	144
Pakkauskoko 4 (lava)	2
Pakkauskoko 4 pituus (mm)	1905
Pakkauskoko 4 leveys (mm)	1020
Pakkauskoko 4 korkeus (mm)	725
Pakkauskoko 4 paino (kg)	253
