UTU Latauskeskus, Ahma LK40616X (250A / 315A / 400A), lähdöt 63A LK40616X

Tuotekoodi: LK40616X

Sähkönumero: 3510704

Tuotemerkki: UTU

GTIN: 6438526001951

Tuotesarja: Ahma

Latauskeskukset ovat seinälle asennettavia sähkökeskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latauskeskuksissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Kotelointiluokka on tuulettuvan rakenteen myötä IP31, joka voidaan korottaa IP34 asti, asentamalla keskuksen päälle suojakaappi (soveltuva suojakaappi LKS1290 snro 3436864).

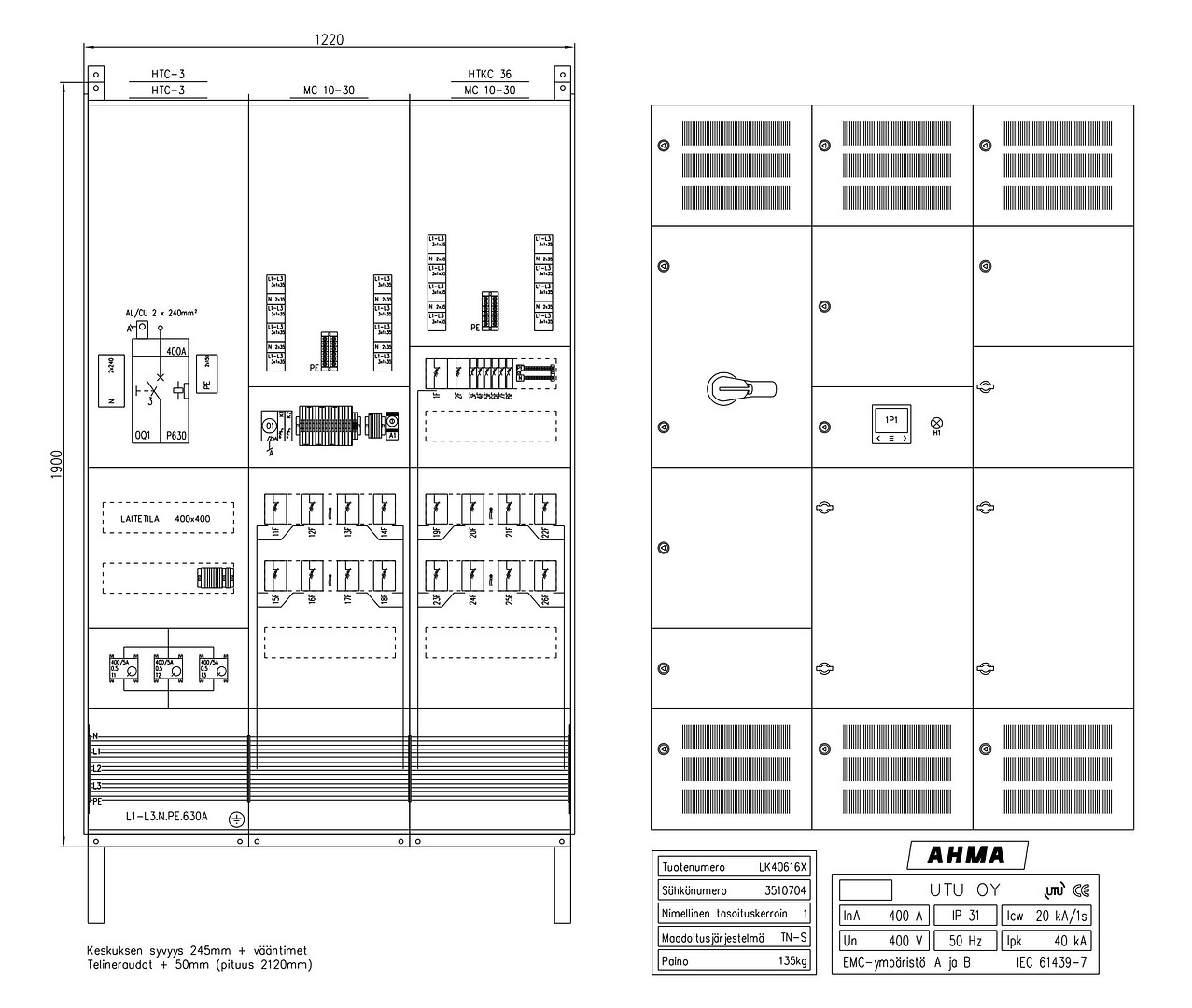

Latauskeskus Ahma LK40616X ominaisuudet:

Nimellisvirta 400A (valittavissa 250A / 315A / 400A)

Lähdöt 16kpl MCN363E (Hager johdonsuojakatkaisija C-käyrä 63A, 3-nap.)

Syötössä kompaktikatkaisija HNJ400DR aukiohjauskelalla (Hager H3+)

Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)

Syöttöliittimet HYW007H (Al/Cu 2x35-300mm²)

Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm².

Lämpenemän hallinta

Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.

Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:

kenttäkohtainen tuuletus

latauslähdöissä ilmavälit

lämpö-hätä-seis -toiminto

Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti).

Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella.

Elinkaarihallinta

Keskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.

Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.

Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.

Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.

Pituus (mm)	245
Leveys (mm)	1220
Korkeus (mm)	1900
Paino netto (kg)	135

Nimellisjännite	400 V
Nimellisvirta	400 A
Materiaali	teräs
Pinnan suojaus	muu
Kaapin IP-luokka	IP34
Väri	harmaa
RAL-numero	1013
Leveys	1220 mm
Korkeus	1900 mm
Syvyys	245 mm
Asennus	seinä
Napojen lukumäärä	3
Haarajohtimen nimellispoikkipinta-ala	2.5 mm²
Haarajohtimen nimellispoikkipinta-ala	35 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala	35 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala	300 mm²
Kiskolla	kyllä
Kiskon IP-luokka	IP00
Sisältää liittimet	kyllä
Maadoituksella	kyllä
Jalustalla	ei
Sisältää lattialevyn	ei
Asennuslevyllä	ei

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	1900
Pakkauskoko 1 leveys (mm)	1220
Pakkauskoko 1 korkeus (mm)	430
Pakkauskoko 1 paino brutto (kg)	170
Pakkauskoko 4 (lava)	2
Pakkauskoko 4 pituus (mm)	1905
Pakkauskoko 4 leveys (mm)	1220
Pakkauskoko 4 korkeus (mm)	725
Pakkauskoko 4 paino (kg)	305
