UTU Latauskeskus, Ahma LKM12212VX (80A / 100A / 125A), lähdöt 20A (VVSK) LKM12212VX

Tuotekoodi: LKM12212VX

Sähkönumero: 3510748

Tuotemerkki: UTU

GTIN: 6438526002392

Tuotesarja: Ahma

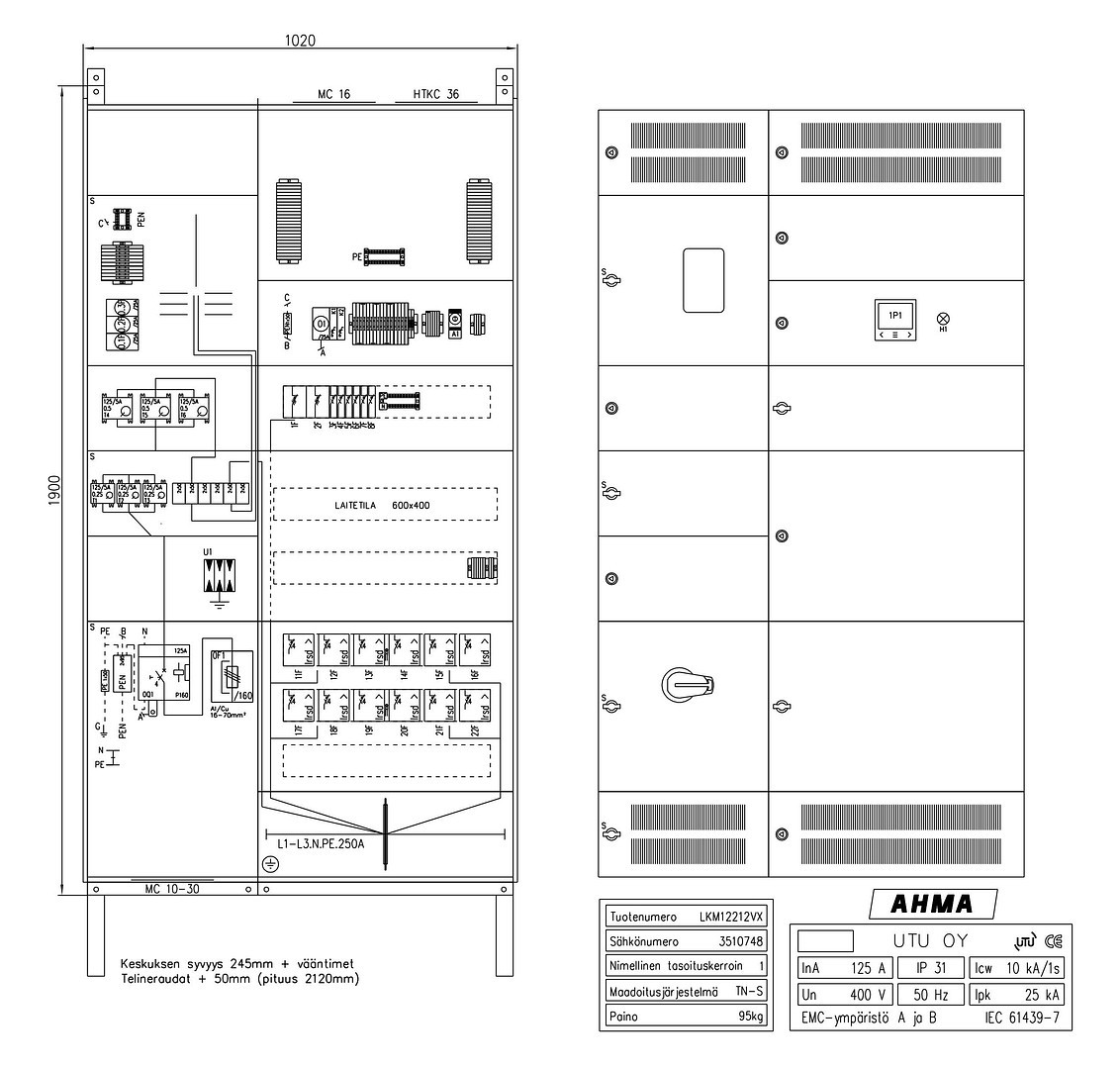

Latauskeskus sähkölaitosmittauksella, seinäasennus. Nimellisvirta 125A (valittavissa 80A / 100A / 125A). Lähdöt toteutettu yhdistelmäsuojilla (vikavirtasuojaus) 12kpl ADM470C (C-käyrä 20A, 4-nap. 30mA). Keskuksessa laitetila kuormanhallinnan laitteille. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kuormanhallinnan tila on kuitenkin yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Syötössä Hager H3+ sarjan kompaktikatkaisija HHS125DC aukiohjauskelalla. Kannessa verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11-ITF-IN-485-ICT2). Keskuksessa varaus yliaaltosuodattimelle. Varalähtötilassa 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallintaominaisuudet (kenttäkohtainen tuuletus, lähdöissä ilmavälit, jne). Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti). Keskuksessa lämpö-hätä-seis -toiminto. Latauskeskuksessa on valmius dynaamiseen lämpenemähallintaan (DIN-kiskokohtainen anturointi). Liitettäessä keskus eTolppajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti myös keskuksen sisälämpötilan perusteella. Huom! Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa (lämpenemän hallinta tärkeää). Syöttöliittimet HYS005H (Al/Cu 35-120mm²). Kaikille latauslähdöille riviliittimet 2,5-6mm² (Cu). Varalähdöillä ei riviliittimiä. Keskuksen kotelointiluokka IP31. Kotelointiluokkaa voidaan nostaa IP34 asti, asentamalla keskuksen päälle suojakaappi. Soveltuva suojakaappi LKS1090 (3426358) (seinäasennettava pintakaappi). Sähkölaitoksen mittausta varten keskuksessa M2-mittaripaikka ja 0.2S-tarkkuusluokan virtamuuntajat, sekä yhdistelmäylijännitesuoja Hager SPA930 hälytyskoskettimilla. Keskukseen voidaan liittää sähkölaitoksen 63A liittymä, joka on teholiittymää halvempi. Myöhemmin tehontarpeen kasvaessa, liittymää voidaan kasvattaa 125A asti. Keskuksen osalta tämä onnistuu kompaktikatkaisijassa olevan DIP-kytkimen avulla (katkaisijatila sinetöitävissä).
