UTU Latauskeskus, Ahma LKM12212X (80A / 100A / 125A), lähdöt 20A LKM12212X

Tuotekoodi: LKM12212X

Sähkönumero: 3510745

Tuotemerkki: UTU

GTIN: 6438526002361

Tuotesarja: Ahma

Latauskeskukset ovat seinälle asennettavia sähkökeskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latauskeskuksissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Kotelointiluokka on tuulettuvan rakenteen myötä IP31, joka voidaan korottaa IP34 asti, asentamalla keskuksen päälle suojakaappi (soveltuva suojakaappi LKS1090 snro 3426358).

Sähkölaitoksen mittausta varten mittausmalleissa (LKM ja LJKM) keskuksessa M2-mittaripaikka ja 0.2S-tarkkuusluokan virtamuuntajat, sekä yhdistelmäylijännitesuoja Hager SPA930 hälytyskoskettimilla. Keskukseen voidaan liittää sähkölaitoksen 63A liittymä, joka on teholiittymää halvempi. Myöhemmin tehontarpeen kasvaessa, liittymää voidaan kasvattaa 125A asti. Keskuksen osalta tämä onnistuu kompaktikatkaisijassa olevan DIP-kytkimen avulla (katkaisijatila sinetöitävissä).

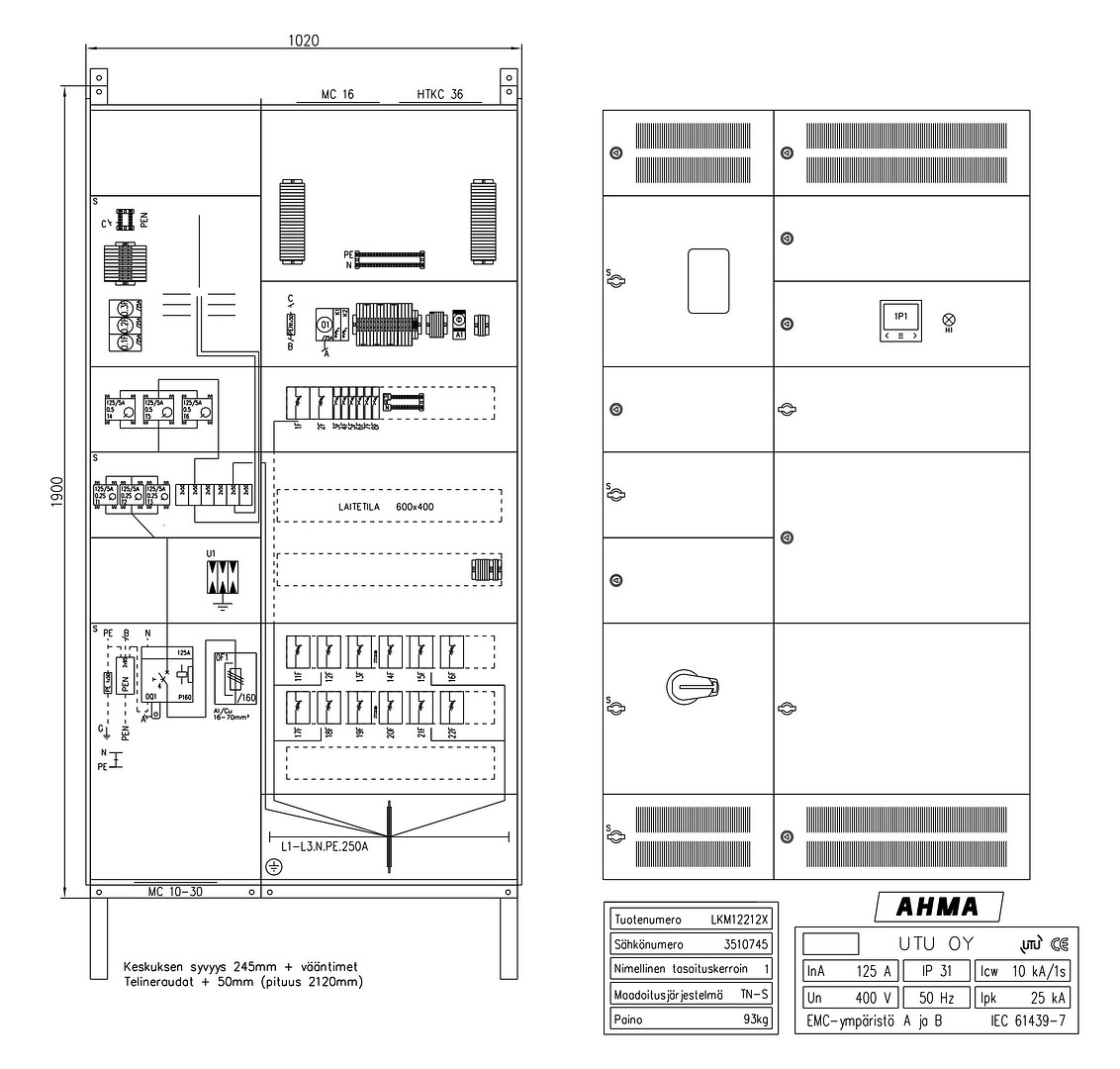

Latauskeskus Ahma LKM12212X ominaisuudet:

Nimellisvirta 125A (valittavissa 80A / 100A / 125A)

Lähdöt 12kpl MCN320E (Hager johdonsuojakatkaisija C-käyrä 20A, 3-nap.)

Syötössä kompaktikatkaisija HHS125DC aukiohjauskelalla (Hager H3+)

Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)

Syöttöliittimet HYS005H (Al/Cu 35-120mm²)

Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm².

Lämpenemän hallinta

Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.

Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:

kenttäkohtainen tuuletus

latauslähdöissä ilmavälit

lämpö-hätä-seis -toiminto

Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti).

Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella.

Elinkaarihallinta

Keskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.

Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.

Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.

Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.
