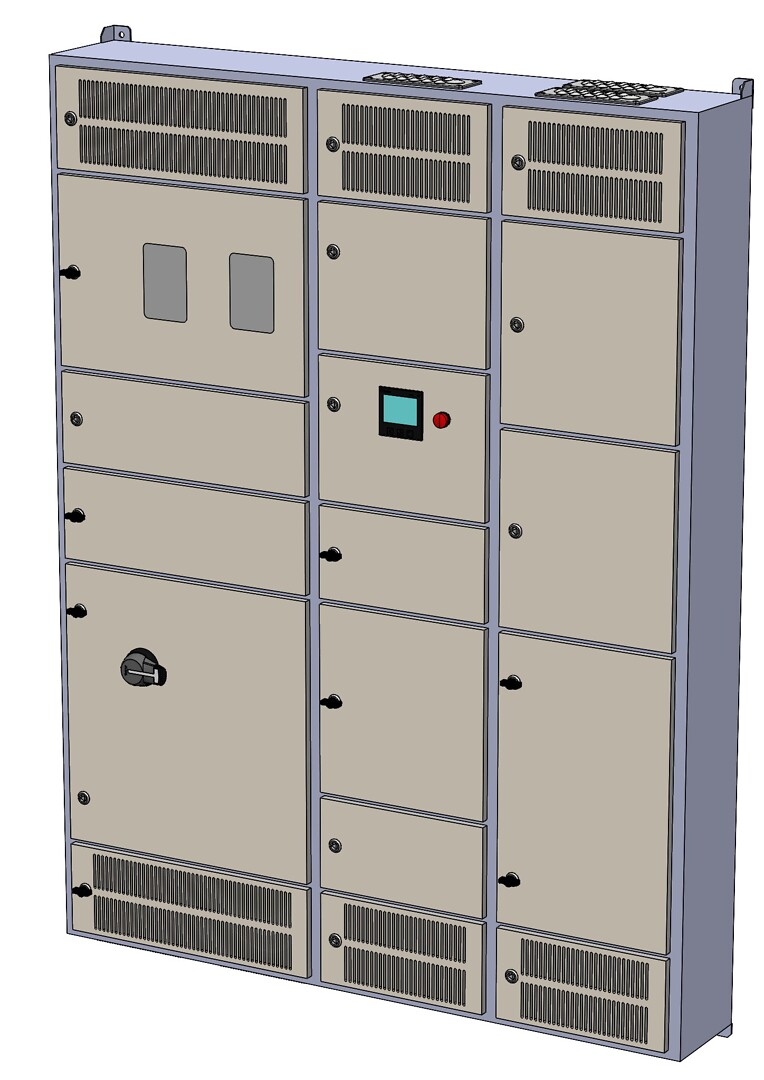

UTU Latauskeskus, Ahma LKM16224VX (100A / 125A / 160A), lähdöt 20A (VVSK) LKM16224VX

Tuotekoodi: LKM16224VX

Sähkönumero: 3510749

Tuotemerkki: UTU

GTIN: 6438526002408

Tuotesarja: Ahma

Latauskeskukset ovat seinälle asennettavia sähkökeskuksia, joissa on huomioitu latauskeskusstandardin tarpeet ja vaatimukset. Lämpenemän hallinta on sähköauton latauksessa erityisen tärkeää, joten UTUn latauskeskuksissa on aina komponenttikohtaiset tuuletusvälit ja kenttäkohtainen tuuletus. Kotelointiluokka on tuulettuvan rakenteen myötä IP31, joka voidaan korottaa IP34 asti, asentamalla keskuksen päälle suojakaappi (soveltuva suojakaappi LKS1490 snro 3436871).

Sähkölaitoksen mittausta varten mittausmalleissa (LKM ja LJKM) keskuksessa M2-mittaripaikka ja 0.2S-tarkkuusluokan virtamuuntajat, sekä yhdistelmäylijännitesuoja Hager SPA930 hälytyskoskettimilla. Keskukseen voidaan liittää sähkölaitoksen 63A liittymä, joka on teholiittymää halvempi. Myöhemmin tehontarpeen kasvaessa, liittymää voidaan kasvattaa 160A asti. Keskuksen osalta tämä onnistuu kompaktikatkaisijassa olevan DIP-kytkimen avulla (katkaisijatila sinetöitävissä).

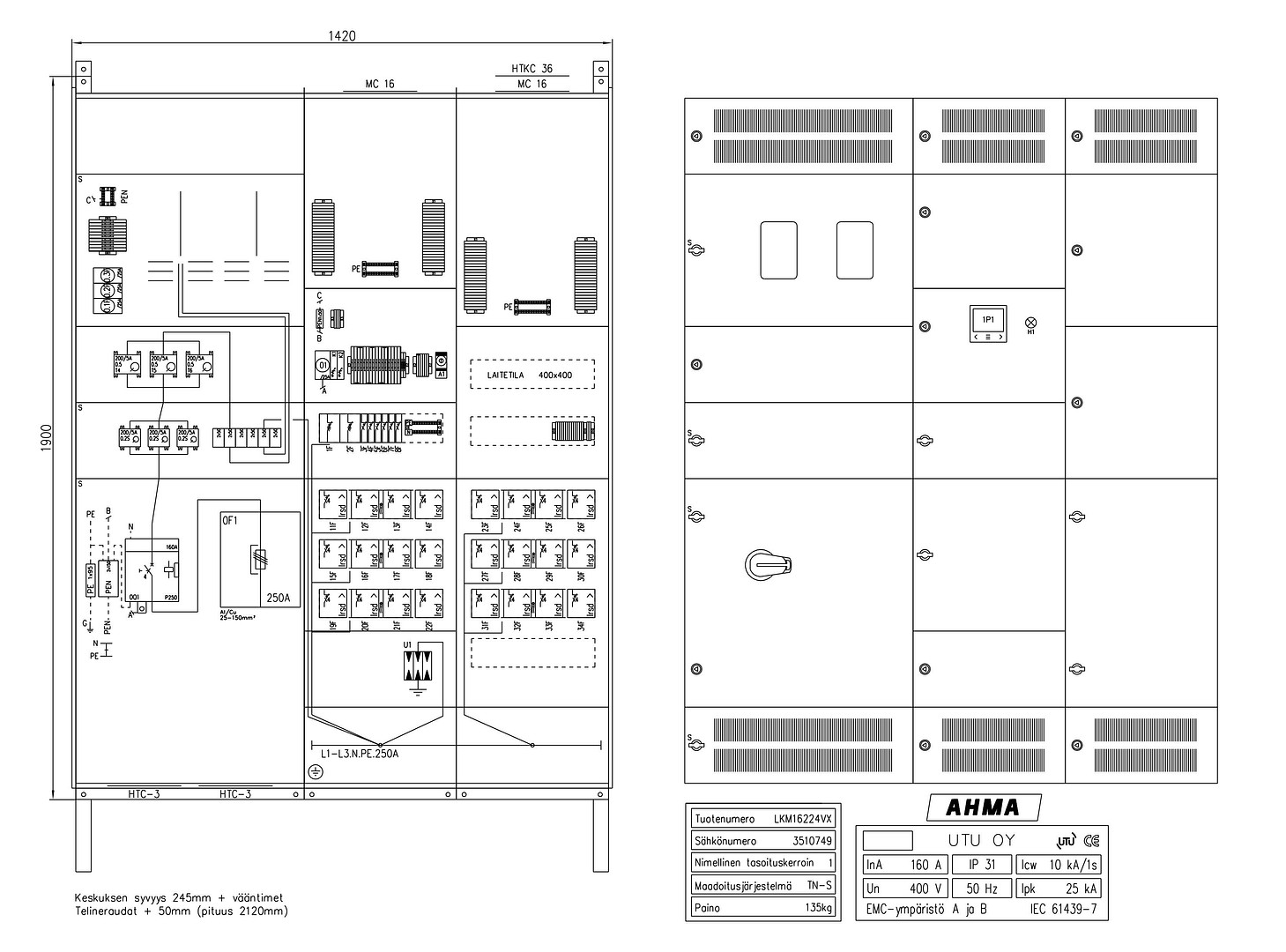

Latauskeskus Ahma LKM16224VX ominaisuudet:

  • Nimellisvirta 160A (valittavissa 100A / 125A / 160A)
  • Lähdöt 24kpl ADM470C (Hager vikavirtajohdonsuojakatkaisija C-käyrä 20A, 4-nap. 30mA)
  • Syötössä kompaktikatkaisija HHT160DR aukiohjauskelalla (Hager H3+)
  • Verkkoanalysaattori ModBus-tiedonsiirtoväylällä (Circutor CVM-C11)
  • Syöttöliittimet HYT005H (Al/Cu 50-185mm²)
  • Latauslähdöille Al/Cu-vaihtoliittimet 2,5-35mm²

Lämpenemän hallinta

Sähköauton latauksessa keskuksen lähtökomponentit toimivat usein lähellä nimellisvirtaa, joten lämpenemän hallinta on keskuksen elinkaaren kannalta erittäin tärkeää.

Keskuksessa huomioitu latauskuorman mukaiset lämpenemänhallinnan tarpeet:

  • kenttäkohtainen tuuletus
  • latauslähdöissä ilmavälit
  • lämpö-hätä-seis -toiminto

Latauslähtöjen tasoituskerroin 1 (latauskeskusstandardin vaatimuksen mukaisesti).

Latauskeskuksessa on DIN-kiskokohtainen anturointi, jolla on toteutettu valmius dynaamiseen lämpenemähallintaan. Liitettäessä keskus eParking-taustajärjestelmään, latauskeskus voi hallita latauskuormaa dynaamisesti lähtökomponenttien lämpenemän perusteella.

Elinkaarihallinta

Keskuksessa on varauksena laitetila kuormanhallinnan laitteille. Kuormanhallinnan tila on yleinen laitetila, johon voi asentaa mitä tahansa laitteita. Laitetilassa varaus eTolppa-järjestelmän kuormanhallintalaitteelle (eG) monitasoista kuormanhallintaa varten. Kun eTolppa-järjestelmän kuormanhallintalaite asennetaan keskukseen, ei tarvita erillistä yhteyslaitetta latausasemissa.

Mikäli keskuksen elinkaaren aikana lämpö-hätä-seis -toiminto katkaisee sähkönsyöttöä toistuvasti, on hyvä harkita dynaamisen lämpenemänhallinnan käyttöönottoa. Toiminnossa taustajärjestelmä pystyy rajoittamaan latausasemien kuormaa portaattomasti lähtökomponenttien lämpenemän perusteella.

Keskuksessa on varaus yliaaltosuodattimelle. Verkkoanalysaattorilla voidaan seurata harmonisten yliaaltojen kehittymistä, ja jälkikäteen on mahdollista helposti liittää keskukseen yliaaltosuodatin. Analysaattoriin on mahdollista lisätä hälytyksiä tähän liittyen.

Keskuksessa on lisäksi erillinen tila varalähdöille. Varalähtötilassa on vakiona 3kpl C10 + 2kpl C16 (1-nap.) johdonsuojakatkaisijoita varalla (muita sähköistystarpeita varten). Varalähtöjä ei ole johdotettu riviliittimille.

Pituus (mm) 245
Leveys (mm) 1420
Korkeus (mm) 1900
Nimellisjännite 400 V
Nimellisvirta 160 A
Materiaali teräs
Pinnan suojaus muu
Kaapin IP-luokka IP34
Väri harmaa
RAL-numero 1013
Leveys 1420 mm
Korkeus 1900 mm
Syvyys 245 mm
Asennus seinä
Napojen lukumäärä 3
Haarajohtimen nimellispoikkipinta-ala 0.5 mm²
Haarajohtimen nimellispoikkipinta-ala 6 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 50 mm²
Pääjohtimen/syöttökaapelin nimellispoikkipinta-ala 185 mm²
Kiskolla kyllä
Kiskon IP-luokka IP00
Sisältää liittimet kyllä
Maadoituksella kyllä
Jalustalla ei
Sisältää lattialevyn ei
Asennuslevyllä ei
Pakkauskoko 4 (lava) 2
Pakkauskoko 4 pituus (mm) 1905
Pakkauskoko 4 leveys (mm) 1420
Pakkauskoko 4 korkeus (mm) 725
Pakkauskoko 4 paino (kg) 305
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 1900
Pakkauskoko 1 leveys (mm) 1420
Pakkauskoko 1 korkeus (mm) 430
Pakkauskoko 1 paino brutto (kg) 170
