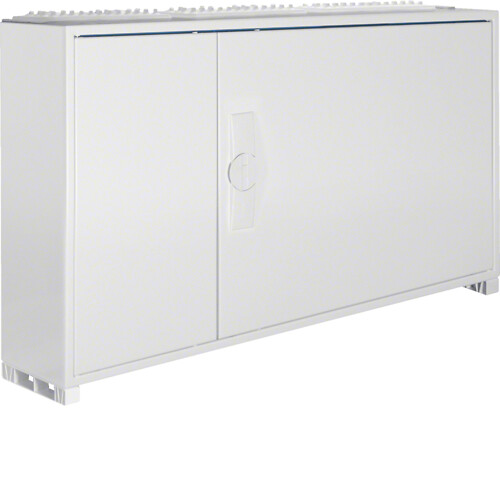

Moduulikotelo pinta-asennus, univers, IP44, 108 moduulia, 500x800x161mm, QC

Hager Moduulikotelo pinta-asennus, univers, IP44, 108 moduulia, 500x800x161mm, QC FWB33S

Tuotekoodi: FWB33S

Sähkönumero: 3425719

Tuotemerkki: Hager

GTIN: 3250612735655

Tuotesarja: univers

Pinta-asennettava vakiomitoitettu keskuskotelo moduulikomponenttien asennukseen EN 61 439-1 / -3 mukaan kiinteistöjen sisälle tehtäviin sähkökeskusasennuksiin, mitoitus DIN 43 870 mukaan. Asennukseen enintään 125 A:n laitteille, ilma- ja eristysvälit VDE 0110 / 1-2 mukaan. Kotelon runko ja ovirakenteet on valmistettu pulverimaalatusta teräksestä. Kotelo on varustettu 7,5 mm korkeilla DIN-kiskoilla 125 mm välein, kosketussuojin ja QuickConnect-jousiliitintekniikkaa hyödyntävillä PE- ja N-kiskoilla. Kotelo on varustettu molempien päiden multilaipoilla kaapeliläpivienneille. Kaapin säädettävä ovisaranat mahdollistavat oven avauskulman 110 ° ja irrotuksen ilman työkaluja. Kotelo voidaan varustaa käsisalvan korvaavalla avainlukkosalvalla tai työkalusalvalla. Katso myös muut univers-sarjan lisätarvikkeet kotelon monipuoliseen varustukseen.

Pituus (mm) 161
Leveys (mm) 800
Korkeus (mm) 500
Paino netto (kg) 17
Asennustapa pinta-asennus/uppoasennus
Rivien lukumäärä 3
Leveys (moduulipaikkojen määrä) 36
Suojuksen tyyppi ovi
Kannen muoto aukolla
Oven tyyppi yksinkertainen
Läpinäkyvä kansi/ovi ei
Signaalinläpäisevä ovi ei
Lukolla ei
Lukitus/kiinnitys muu
Kotelon/suojuksen materiaali teräs
Upotussyvyys 161 mm
Upotuskorkeus 500 mm
Upotusleveys 800 mm
Sisäsyvyys 156 mm
Maadoitusliitinlohko kyllä
Nollajohtoliitinlohko kyllä
DIN-kisko kyllä
Asennuslevyllä ei
Laajennusmahdollisuus kyllä
EMC-versio ei
UV:n kestävä ei
Väri valkoinen
RAL-numero 9010
Kotelointiluokka (IP) IP44
Korkeus 500 mm
Leveys 800 mm
Syvyys 165 mm
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 161
Pakkauskoko 1 leveys (mm) 800
Pakkauskoko 1 korkeus (mm) 500
Pakkauskoko 1 paino brutto (kg) 17
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 830
Pakkauskoko 2 leveys (mm) 175
Pakkauskoko 2 korkeus 550
Pakkauskoko 2 paino (kg) 16.71
Pakkauskoko 4 (lava) 10
