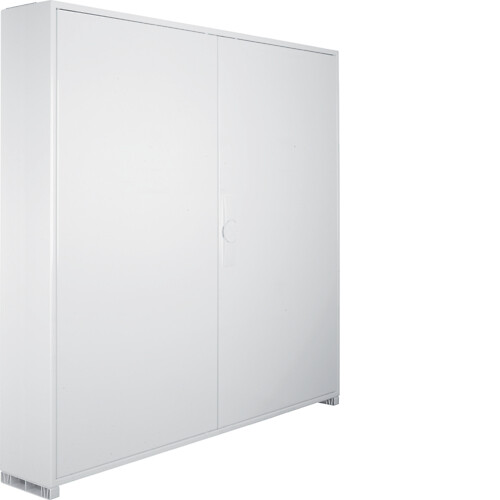

Moduulikotelo pinta-asennus, univers, IP44, 288 moduulia, 950x1050x161mm, QC

Hager Moduulikotelo pinta-asennus, univers, IP44, 288 moduulia, 950x1050x161mm, QC FWB64S

Tuotekoodi: FWB64S

Sähkönumero: 3425736

Tuotemerkki: Hager

GTIN: 3250612735778

Tuotesarja: univers

Pinta-asennettava vakiomitoitettu keskuskotelo moduulikomponenttien asennukseen EN 61 439-1 / -3 mukaan kiinteistöjen sisälle tehtäviin sähkökeskusasennuksiin, mitoitus DIN 43 870 mukaan. Asennukseen enintään 125 A:n laitteille, ilma- ja eristysvälit VDE 0110 / 1-2 mukaan. Kotelon runko ja ovirakenteet on valmistettu pulverimaalatusta teräksestä. Kotelo on varustettu 7,5 mm korkeilla DIN-kiskoilla 125 mm välein, kosketussuojin ja QuickConnect-jousiliitintekniikkaa hyödyntävillä PE- ja N-kiskoilla. Kotelo on varustettu molempien päiden multilaipoilla kaapeliläpivienneille. Kaapin säädettävä ovisaranat mahdollistavat oven avauskulman 110 ° ja irrotuksen ilman työkaluja. Kotelo voidaan varustaa käsisalvan korvaavalla avainlukkosalvalla tai työkalusalvalla. Katso myös muut univers-sarjan lisätarvikkeet kotelon monipuoliseen varustukseen.

Pituus (mm) 161
Leveys (mm) 1050
Korkeus (mm) 950
Paino netto (kg) 35
Asennustapa pinta-asennus/uppoasennus
Rivien lukumäärä 6
Leveys (moduulipaikkojen määrä) 48
Suojuksen tyyppi ovi
Kannen muoto aukolla
Oven tyyppi yksinkertainen
Läpinäkyvä kansi/ovi ei
Signaalinläpäisevä ovi ei
Lukolla ei
Lukitus/kiinnitys muu
Kotelon/suojuksen materiaali teräs
Upotussyvyys 161 mm
Upotuskorkeus 950 mm
Upotusleveys 1050 mm
Sisäsyvyys 156 mm
Maadoitusliitinlohko kyllä
Nollajohtoliitinlohko kyllä
DIN-kisko kyllä
Asennuslevyllä ei
Laajennusmahdollisuus kyllä
EMC-versio ei
UV:n kestävä ei
Väri valkoinen
RAL-numero 9010
Kotelointiluokka (IP) IP44
Korkeus 950 mm
Leveys 1050 mm
Syvyys 165 mm
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 161
Pakkauskoko 1 leveys (mm) 1050
Pakkauskoko 1 korkeus (mm) 950
Pakkauskoko 1 paino brutto (kg) 35
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 1070
Pakkauskoko 2 leveys (mm) 175
Pakkauskoko 2 korkeus 1000
Pakkauskoko 2 paino (kg) 35.49
Pakkauskoko 4 (lava) 5
